Discovery 2. Manual - part 732

LIGHTING

REPAIRS

86-2-9

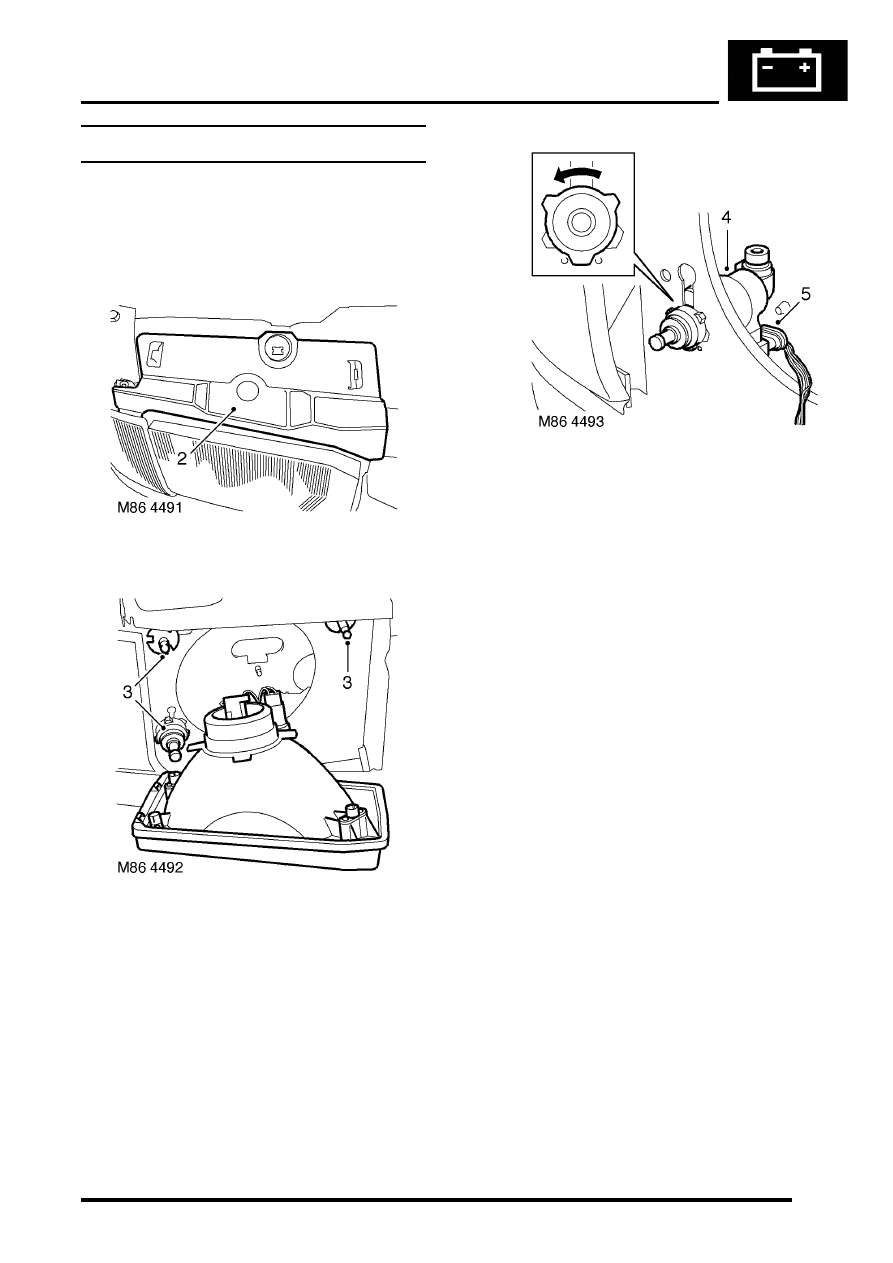

Motor - headlamp levelling

$% 86.41.16

Remove

1. For RH headlamp levelling motor: Release

fixings and remove battery cover.

2. Remove headlamp access cover.

3. Release headlamp from adjuster pin sockets.

4. Rotate and remove motor from body panel.
5. Disconnect multiplug from motor.
6. Remove headlamp levelling motor.

Refit

1. Position new headlamp levelling motor and

connect multiplug.

2. Fit motor to body panel.
3. Fit headlamp to adjuster pins.
4. Check headlamp beam alignment.



 +

 LIGHTING, ADJUSTMENTS,

Headlamps beam alignment - up to 03MY.

5. Fit headlamp access cover.
6. For RH headlamp levelling motor: Fit and

secure battery cover with fixings.

LIGHTING

86-2-10 REPAIRS

Lamp - stop - centre high mounted
(CHMSL)

$% 86.41.32

Remove

1. Remove 2 screws securing lamp cover  and

remove cover.

2. Disconnect Lucar connectors from lamp bulb

holder.

3. Remove 2 nuts securing lamp to rear  screen

and remove lamp.

Refit

1. Fit new lamp to screen and secure with  nuts.
2. Connect Lucar connectors to lamp bulb holder.
3. Fit lamp cover to lamp and secure with  screws.

Lamp - tail/flasher - bumper

$% 86.41.42

Remove

1. Release tail lamp from bumper.
2. Disconnect multiplug and remove lamp.

Refit

1. Position tail lamp, connect multiplug and

secure lamp to bumper.

LIGHTING

REPAIRS 86-2-11

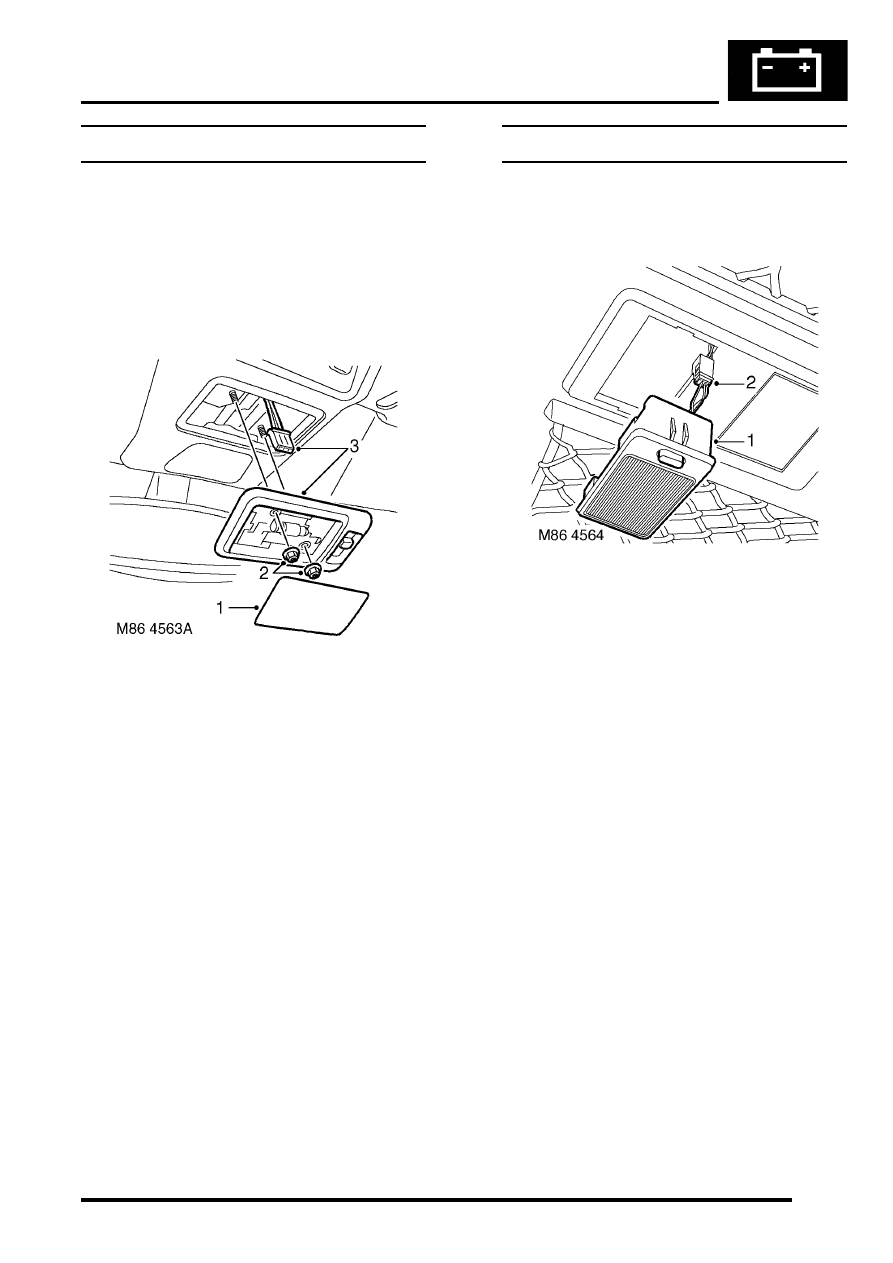

Lamp - interior - front

$% 86.45.09

Introduction
This procedure is also applicable for removal and
fitting of the loadspace lamp.

Remove

1. Remove interior lamp lens.
2. Remove two nuts securing lamp.
3. Release lamp and disconnect multiplug.
4. Remove lamp.

Refit

1. Position new lamp and connect multiplug.
2. Fit lamp and secure with nuts.
3. Fit interior lamp lens.

Lamp - interior - rear

$% 86.45.18

Remove

1. Release lamp from headlining.
2. Disconnect multiplug and remove lamp.

Refit

1. Position interior lamp and connect   multiplug.
2. Fit lamp to headlining.

LIGHTING

86-2-12 REPAIRS

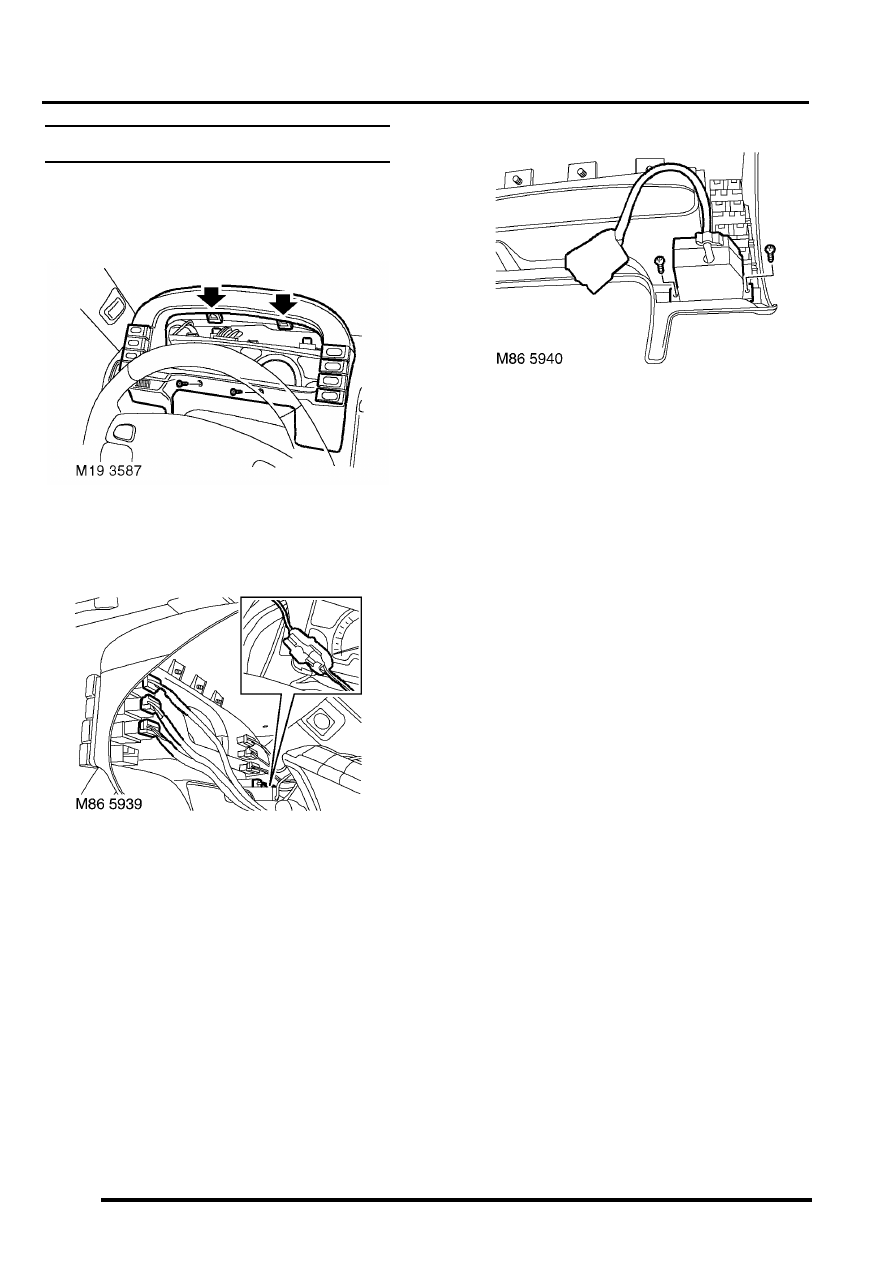

Rheostat - panel lights dimmer

$% 86.65.37

Remove

1. Remove 2 screws securing instrument cowl to

fascia and release the cowl from the retaining
clips.

2. Disconnect 8 multiplugs from the instrument

cowl switches.

3. Remove the instrument cowl.

4. Remove 2 screws securing the dimmer switch

to the instrument cowl and remove the dimmer
switch.

Refit

1. Fit the dimmer switch to the instrument cowl

and secure with screws.

2. Position the instrument cowl to the fascia and

connect the multiplugs.

3. Fit the instrument cowl to the fascia and secure

with screws.
