Discovery 2. Manual - part 731

LIGHTING

REPAIRS

86-2-5

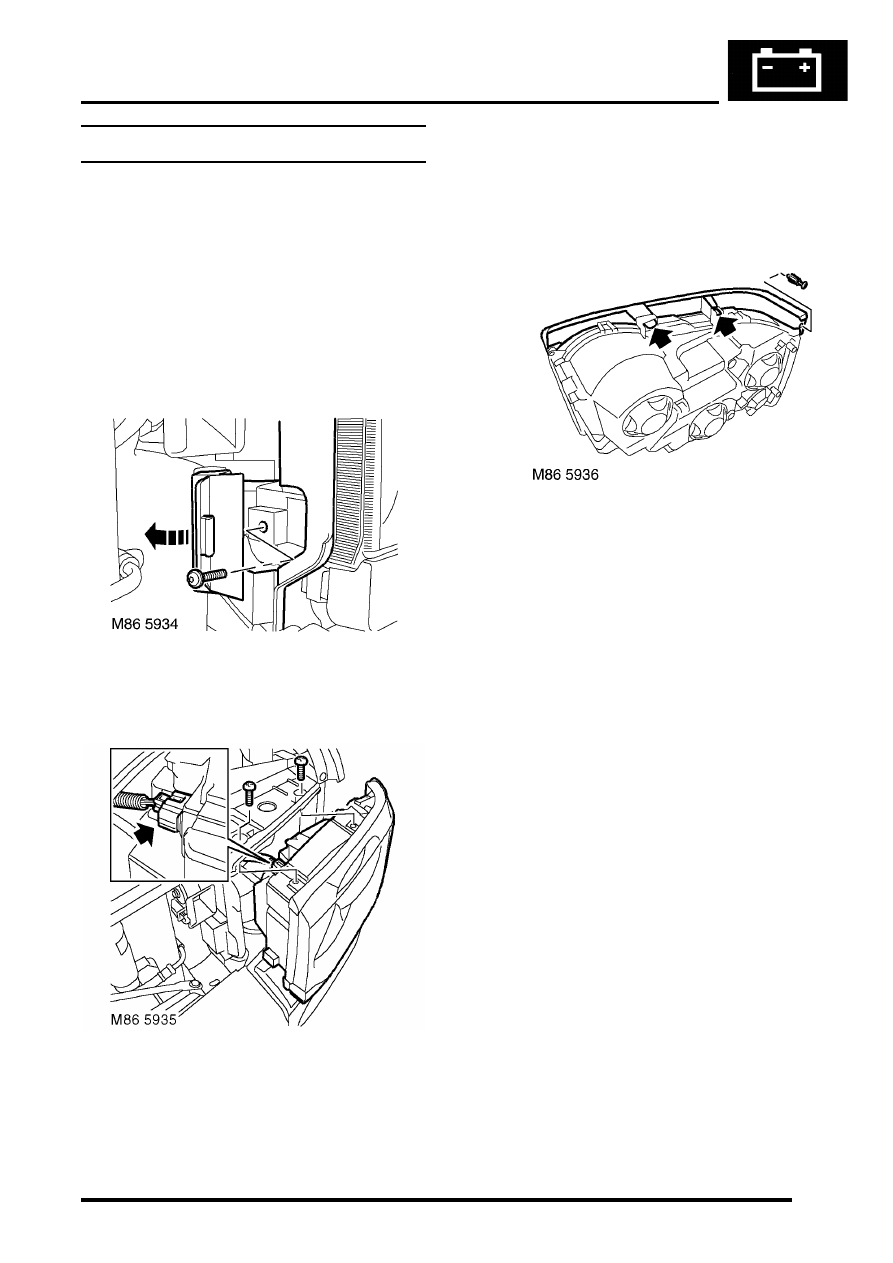

Headlamp - from 03MY

$% 86.40.49

Remove

1. Remove front grille.



 +

 EXTERIOR FITTINGS, REPAIRS,

Grille - front - from 03MY.

2. Protect bumper.

CAUTION: Always protect paintwork when
removing or refitting any body trims or
bumpers.

3. Open air deflector access panel and remove

Torx screw securing headlamp assembly to the
front panel.

4. Remove 2 screws securing headlamp

assembly to the bonnet locking platform.

5. Release headlamp assembly from wing,

disconnect multiplug and remove the headlamp
assembly.

NOTE: Do not carry out further dismantling if
component is removed for access only.

6. Remove scrivet securing headlamp finisher to

headlamp assembly, release and remove the
finisher.

Refit

1. Fit and secure headlamp finisher to the

headlamp assembly.

2. Position headlamp assembly to front panel and

connect the multiplug.

3. Secure headlamp assembly to the front wing.
4. Fit and tighten screws securing headlamp

assembly to the bonnet locking platform.

5. Fit and tighten Torx screw securing headlamp

assembly to the front panel. Close the air
deflector access panel.

6. Remove bumper protection.
7. Fit front grille.



+

 EXTERIOR FITTINGS, REPAIRS,

Grille - front - from 03MY.

8. Check headlamp alignment - adjust if

necessary.


+

 LIGHTING, ADJUSTMENTS,

Headlamps beam alignment - from 03MY.

LIGHTING

86-2-6

REPAIRS

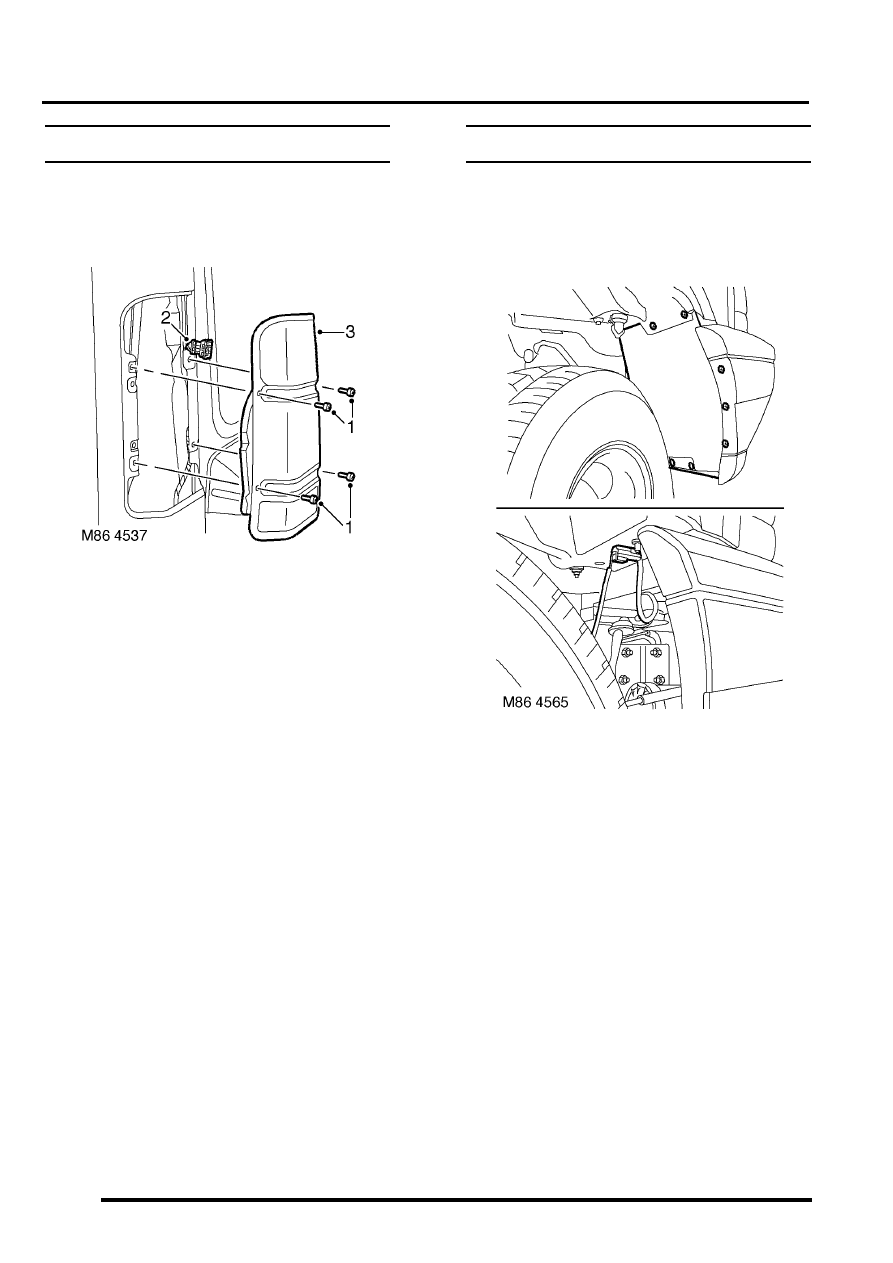

Lamp - tail

$% 86.40.70

Remove

1. Remove 4 screws securing tail lamp to  body.
2. Disconnect multiplug from tail lamp.
3. Remove tail lamp.

Refit

1. Position tail lamp to body and connect

multiplug.

2. Secure tail lamp to body with screws.

Lamp - front fog up to 03MY

$% 86.40.95

Remove

1. Raise front of vehicle, one side.

2. For RH lamp: Remove 7 screws securing

wheel arch  liner extension to liner and bumper
valance and remove liner extension.
Disconnect lamp multiplug from harness.

3. For LH lamp:Remove front bumper assembly.



+

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

LIGHTING

REPAIRS

86-2-7

4. Remove 4 screws and remove lamp.

Refit

1. Fit new lamp and secure with screws.
2. For LH lamp:Fit front bumper assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

3. For RH lamp: Connect multiplug to harness.

Fit wheel arch liner extension, secure to
bumper valance and liner with screws.

4. Lower vehicle.

Lamp - front fog from 03MY

$% 86.40.96

Remove

1. Remove the front bumper finisher.



+

 EXTERIOR FITTINGS, REPAIRS,

Trim finisher - bumper - front - from 03MY.

2. Remove 3 screws securing the fog lamp to the

bumper.

3. Disconnect the fog lamp multiplug and remove

the fog lamp.

Refit

1. Position the fog lamp to the bumper, connect

the multiplug and secure with screws.

2. Fit the front bumper finisher.



+

 EXTERIOR FITTINGS, REPAIRS,

Trim finisher - bumper - front - from 03MY.

LIGHTING

86-2-8

REPAIRS

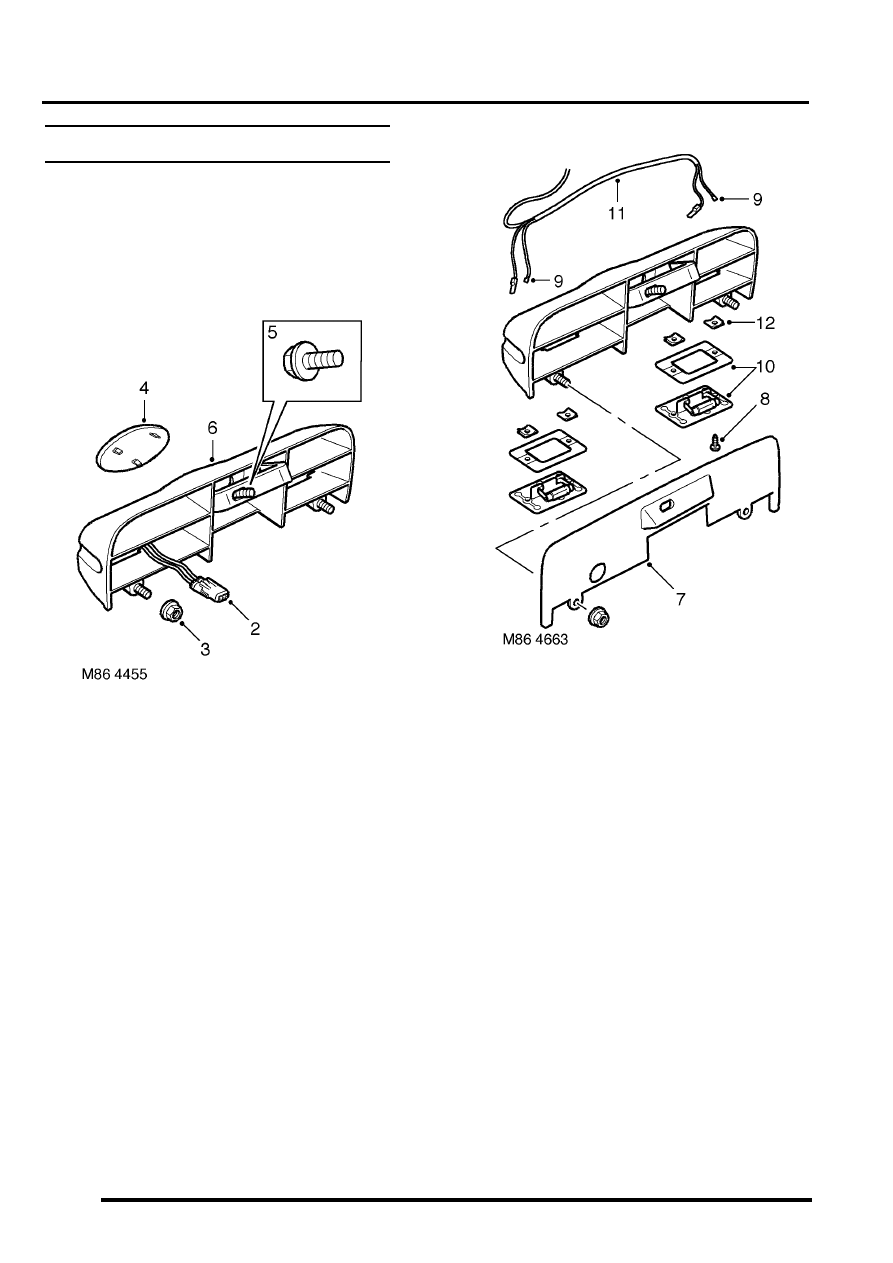

Housing - number plate lamp

$% 86.40.98

Remove

1. Remove tail door latch and motor.



 +

 DOORS, REPAIRS, Latch and motor

- tail door.

2. Disconnect lamps multiplug.
3. Remove 2 nuts securing housing to door.
4. Carefully release and remove Land Rover

badge from housing.

5. Remove bolt securing housing to door.
6. Remove housing from door.

7. Remove housing seal.
8. Remove 4 screws securing lamps to housing.
9. Disconnect 4 Lucar connectors from lamps.

10. Remove lamps and lamp seals.
11. Remove lamp harness from housing.
12. Remove 4 speed nuts from housing.

Refit

1. Fit 4 speed nuts to housing.
2. Fit lamp harness to housing.
3. Fit lamps and lamp seals.
4. Connect 4 Lucar connectors to lamps.
5. Fit 4 screws securing lamps to housing.
6. Position seal to housing.
7. Position housing and seal to tail door and

secure with bolt tightened to 3 Nm (2.2 lbf.ft).

8. Fit Land Rover badge to number plate  lamp

housing.

9. Fit nuts to number plate housing  and tighten to

3 Nm (2.2 lbf.ft).

10. Connect lamps multiplug.
11. Fit tail door latch and motor.



+

 DOORS, REPAIRS, Latch and motor

- tail door.
