SEATS

REPAIRS 76-5-23

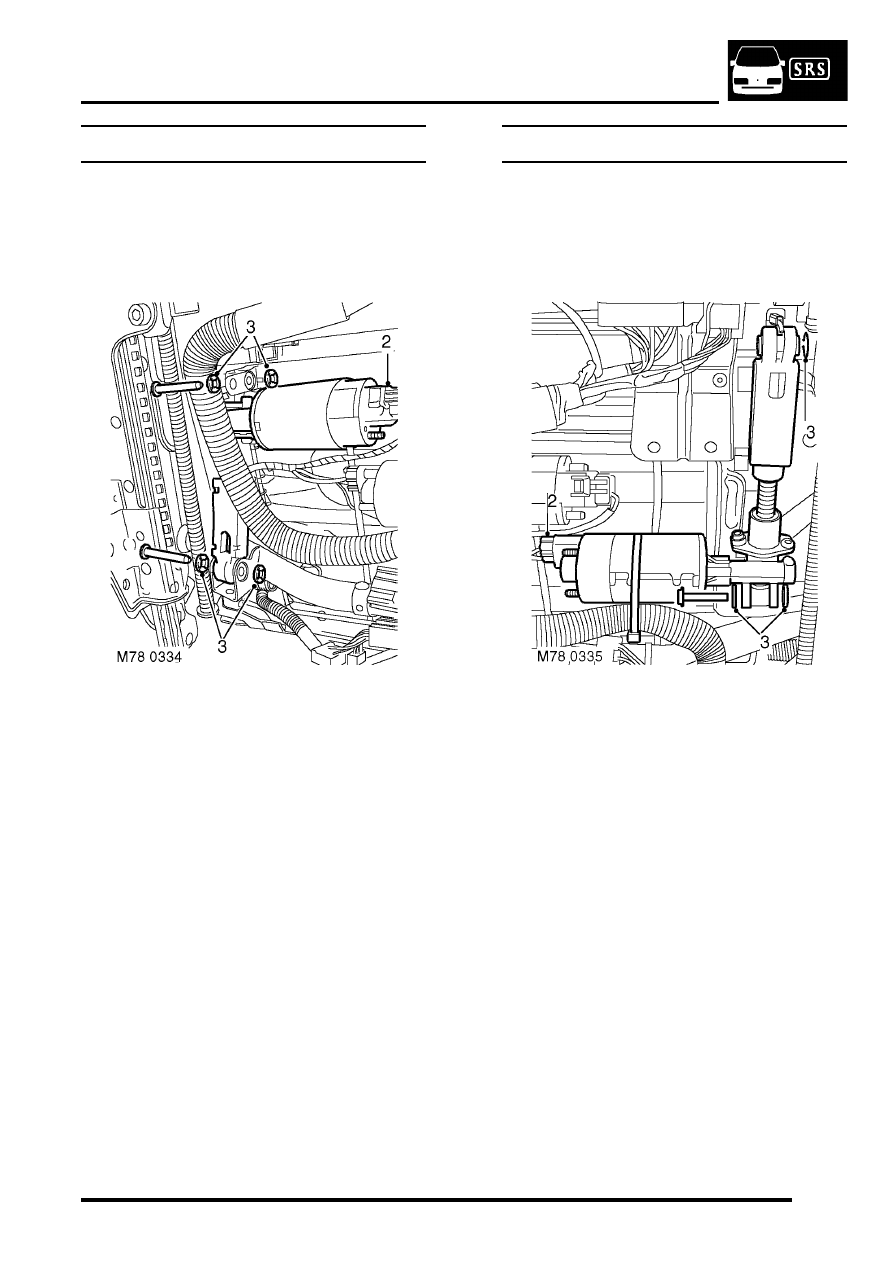

Motor - rise and fall - front seat

$% 78.70.27

Remove

1. Remove front seat.



 +

 SEATS, REPAIRS, Seat - front.

2. Disconnect multiplug from rise and  fall motor.
3. Remove retainers from roll pins.
4. Using a suitable drift remove roll pins securing

rise and fall motor and operating lever to seat
frame.

5. Remove rise and fall motor.

Refit

1. Position and align rise and fall motor to seat

frame.

2. Fit new roll pins to secure rise and fall motor

and  operating lever.

3. Fit new retainers to roll pins.
4. Connect multiplug to rise and fall motor.
5. Fit front seat.



 +

 SEATS, REPAIRS, Seat - front.

Motor - tilt - front seat

$% 78.70.29

Remove

1. Remove front seat.



+

 SEATS, REPAIRS, Seat - front.

2. Disconnect multiplug from tilt motor.
3. Remove 2 retainers and 'C' clip from roll pins

securing tilt motor.

4. Using a suitable drift remove roll pins securing

tilt motor and operating lever to seat frame.

5. Remove tilt motor.

Refit

1. Position and align tilt motor to seat frame.
2. Fit new roll pins to secure motor and  operating

arm.

3. Fit new retainers and 'C' clip to roll pins.
4. Connect multiplug to tilt motor.
5. Fit front seat.



+

 SEATS, REPAIRS, Seat - front.

SEATS

76-5-24 REPAIRS

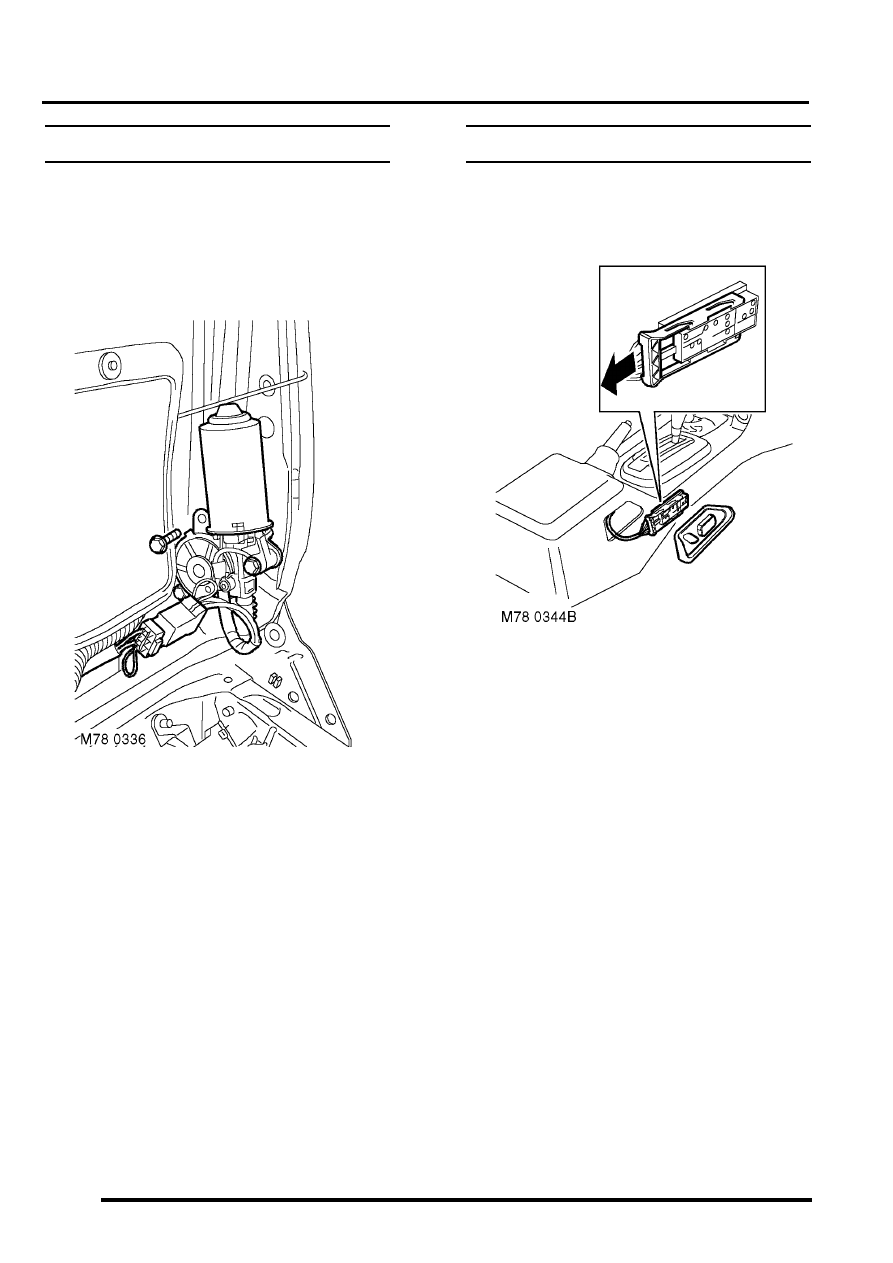

Motor - recline

$% 78.70.34

Remove

1. Remove squab cover.



 +

 SEATS, REPAIRS, Cover - squab -

front seat.

2. Disconnect recline motor multiplug.
3. Remove 2 bolts securing recline motor and

remove  motor.

Refit

1. Position recline motor and ensure gear and

gear spigot are engaged.

2. Fit and tighten bolts securing recline motor to

frame.

3. Connect recline motor multiplug.
4. Fit squab cover.



 +

 SEATS, REPAIRS, Cover - squab -

front seat.

Switch - electric seats

$% 78.70.88

Remove

1. Release switch from centre console.
2. Pull the connector retaining bar outwards to the

limit of its travel and carefully disconnect the
connector from the switch.

Refit

1. Connect multiplug to rear of switch and slide

the retaining bar fully home.

2. Fit switch to centre console.

SEATS

REPAIRS 76-5-25

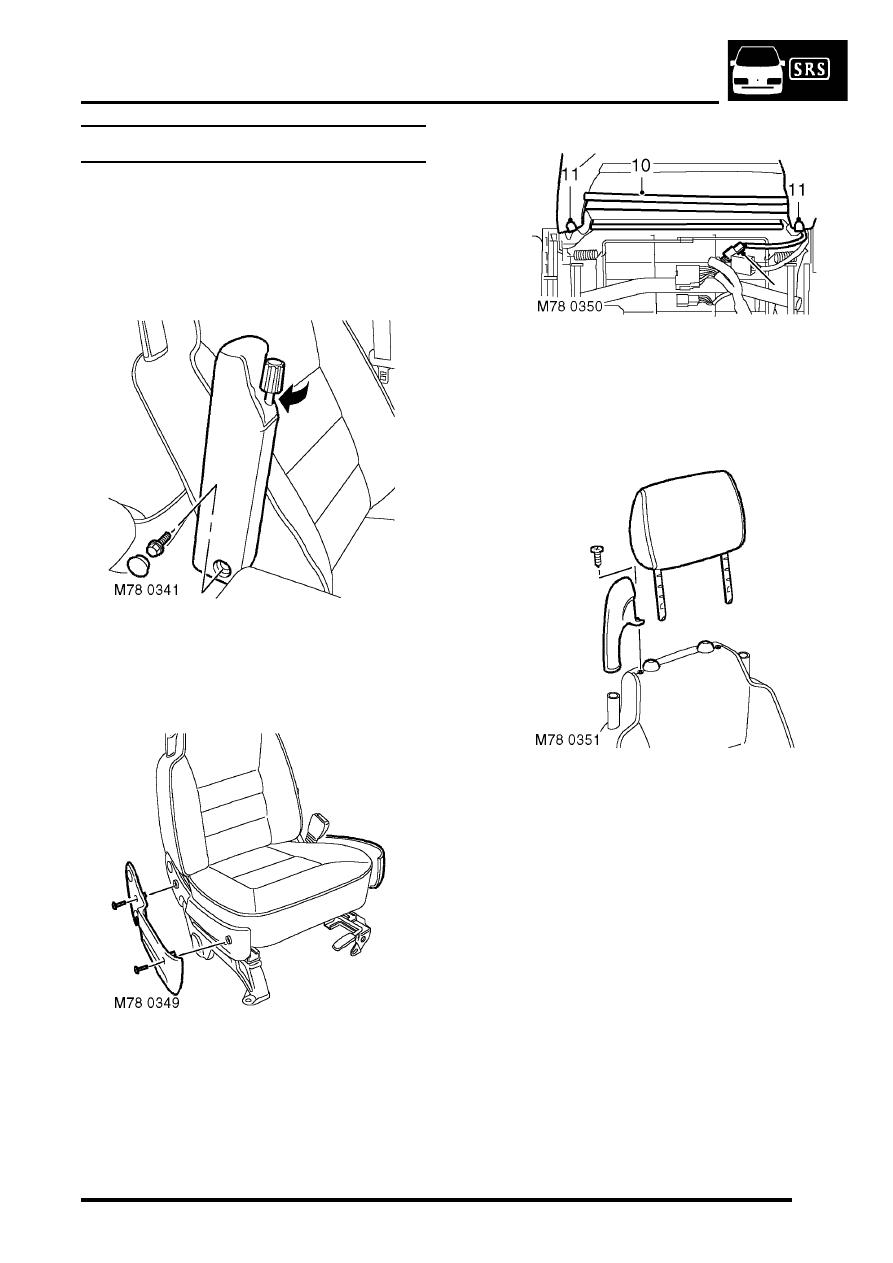

Cover - squab - front seat

$% 78.90.08/81

Remove

1. Remove front seat.



 +

 SEATS, REPAIRS, Seat - front.

2. Place seat on a suitable work bench.

3. Tighten arm rest adjuster fully clockwise and

remove screw cover.

4. Remove screw securing arm rest to seat and

remove arm rest.

5. Remove 2 screws securing outer edge trim

casing to seat frame.

6. Remove trim casing.
7. Release inner edge of trim casing from seat

frame.

8. Remove trim casing.

9. Position seat upside down on table.

10. Release clip securing lower edge of  squab

cover to seat frame.

11. Remove 2 clips securing either end of  cover to

squab frame.

12. Position seat in upright position.
13. Raise headrest to maximum height.
14. Turn both guides through 90

°

.

15. Remove headrest from seat.
16. Remove screws securing grab handles to  seat

frame and remove grab handles.

SEATS

76-5-26 REPAIRS

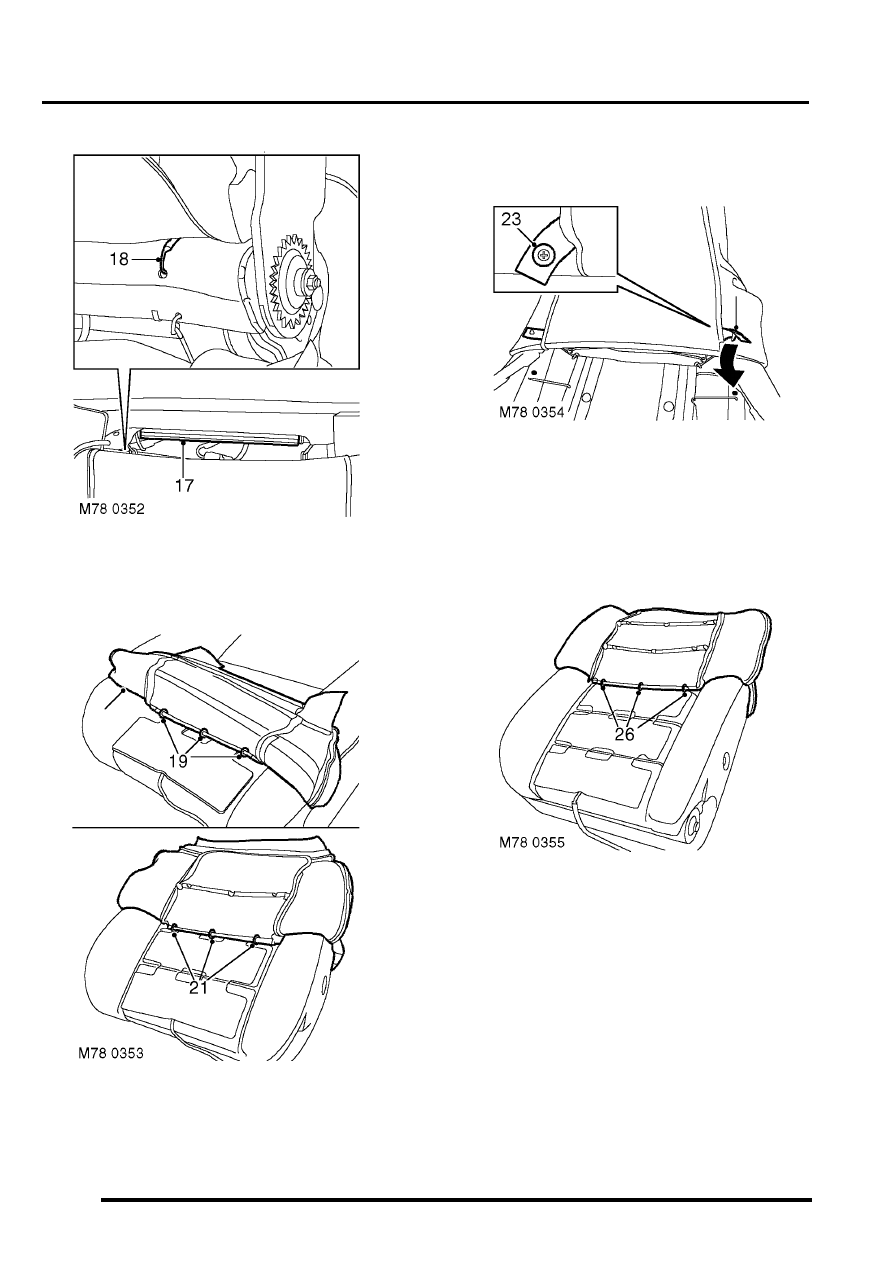

17. Release clip securing front of cover to  squab

frame.

18. Release hooks from squab frame.

19. Fold cover upwards over squab until  first row of

hog rings are visible.

20. Remove first row of hog rings.

21. Fold cover upwards over squab until  second

row of hog rings are visible.

22. Remove second row of hog rings.

23. Push out centres of trim clips securing  stowage

pocket elastic to seat frame.

24. Remove trim clip outers.
25. Release hooks from seat frame and feed

though to front of foam.

26. Fold cover upwards until third row of  hog rings

are visible.

27. Remove third row of hog rings.
28. Remove hog rings securing rear of squab

cover to seat frame.

29. Release bar from seat frame.
