BRAKES

DESCRIPTION AND OPERATION

70-15

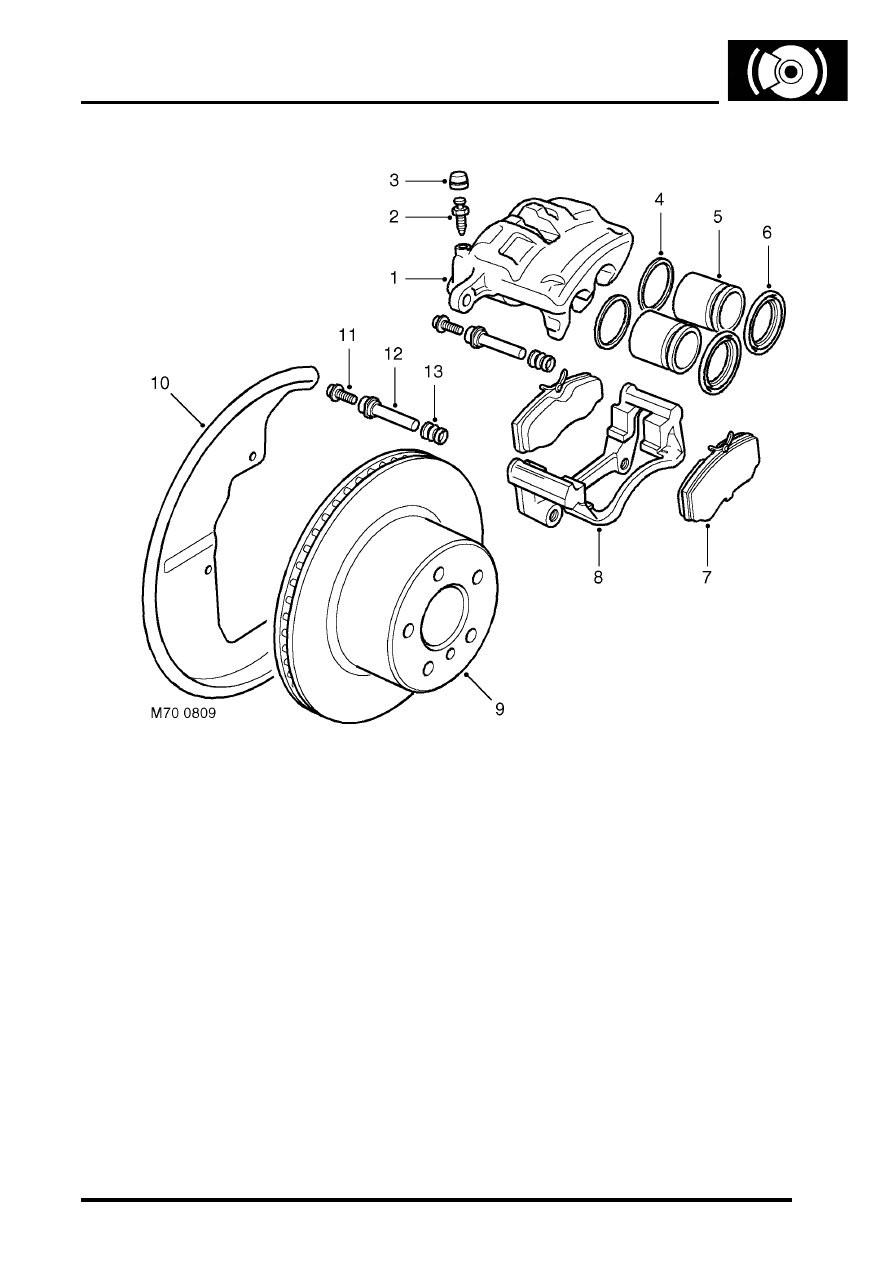

Front brakes

1 Caliper body
2 Bleed screw
3 Bleed screw cap
4 Piston seal
5 Piston
6 Piston dust cover
7 Brake pad

8 Caliper carrier
9 Brake disc

10 Mudshield
11 Guide pin bolt
12 Guide pin
13 Guide pin dust cover

The front brakes each comprise of a hub mounted, twin piston caliper assembly and a ventilated disc. The inboard
side of the disc is protected by a mudshield.

When hydraulic pressure is supplied to the caliper, the pistons extend and force the inner pad against the disc. The
caliper body reacts and slides on the guide pins to bring the outer pad into contact with the disc.

BRAKES

70-16

DESCRIPTION AND OPERATION

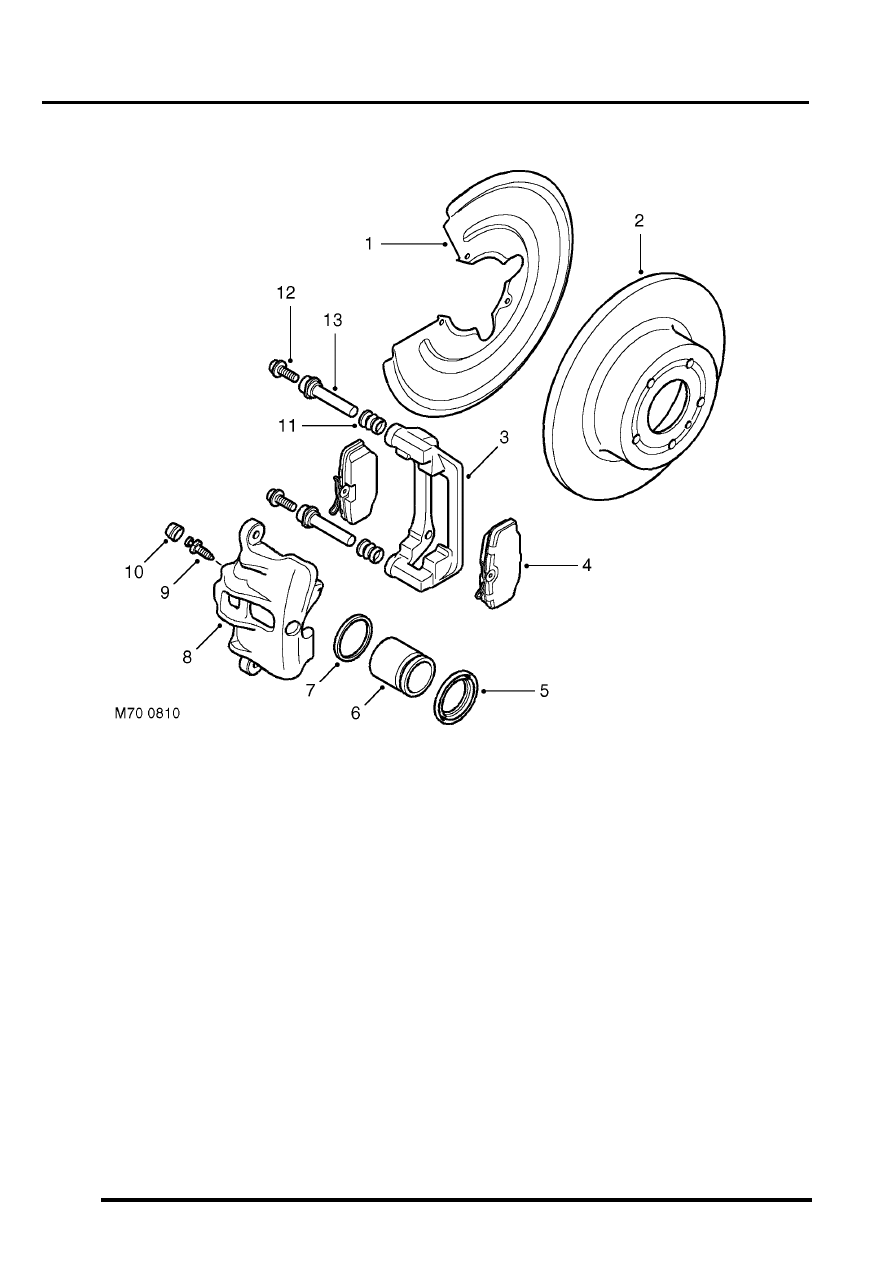

Rear brakes

1 Mudshield
2 Brake disc
3 Caliper carrier
4 Brake pad
5 Piston dust cover
6 Piston
7 Piston seal

8 Caliper body
9 Bleed screw

10 Bleed screw cap
11 Guide pin dust cover
12 Guide pin bolt
13 Guide pin

The rear brakes each comprise of a hub mounted, single piston caliper assembly and a solid disc. The inboard side
of the disc is protected by a mudshield.

When hydraulic pressure is supplied to the caliper, the piston extends and forces the inner pad against the disc. The
caliper body reacts and slides on the guide pins to bring the outer pad into contact with the disc.

BRAKES

DESCRIPTION AND OPERATION

70-17

SLABS ECU
The SLABS ECU is attached to a bracket behind the front passenger glovebox. Brake related inputs are processed
by the SLABS ECU, which then outputs control signals to the ABS modulator. Five electrical connectors interface the
SLABS ECU with the vehicle wiring.

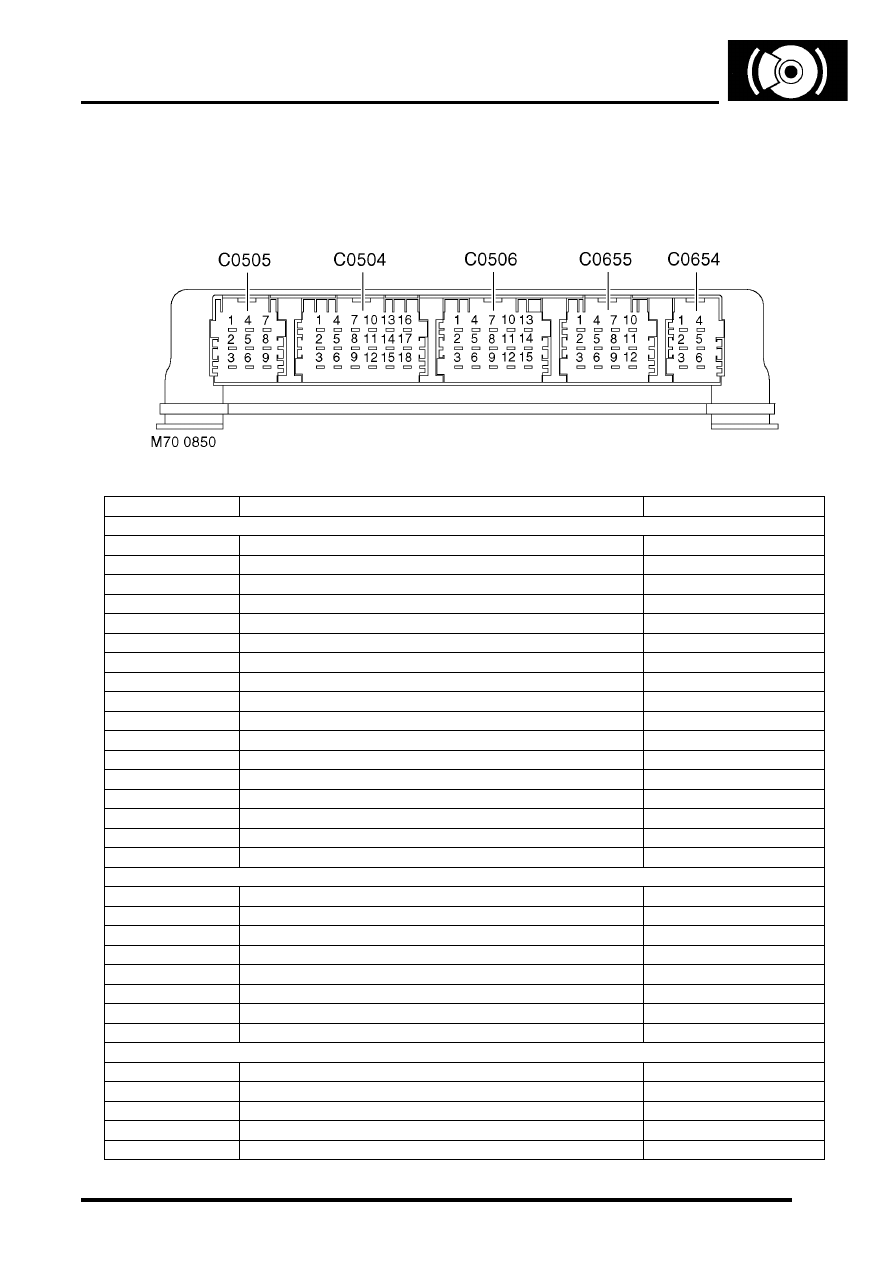

SLABS ECU connector pin details

Connector/Pin No.

Description

Input/Output

C0504

1

Battery supply

Input

2

Ignition supply

Input

3

Road speed

Output

4

Rough road (V8 models only)

Output

5

K line (diagnostics)

Input/Output

7

Reverse gear

Input

8

Return pump monitor

Input

9

Brake warning lamp

Output

10

Engine data (throttle position, torque, engine type, gearbox type)

Input

11

Transfer box range

Input

12

Earth

-

13

ETC warning lamp

Output

14

HDC switch

Input

15

Neutral selected (automatic gearbox only)

Input

16

HDC fault warning lamp

Output

17

HDC information warning lamp

Output

18

ABS warning lamp

Output

C0505

1

Front left wheel speed

Input

2

Front left wheel speed

Input

3

Rear right wheel speed

Input

4

Front right wheel speed

Input

5

Front right wheel speed

Input

6

Rear right wheel speed

Input

7

Rear left wheel speed

Input

8

Rear left wheel speed

Input

C0506

1

Front left outlet solenoid valve

Output

2

Front left inlet solenoid valve

Output

3

Earth

-

4

Front right outlet solenoid valve

Output

5

Front right inlet solenoid valve

Output

BRAKES

70-18

DESCRIPTION AND OPERATION

The SLABS ECU continually calculates vehicle speed using the wheel speed inputs from all four ABS sensors. The
calculated vehicle speed is then used as a reference against which individual wheel speeds are monitored for
unacceptable acceleration or deceleration. The ABS sensor inputs are also used by the SLABS ECU to detect vehicle
deceleration rate, vehicle cornering rate and rough terrain.

The engaged forward gear and (on manual gearbox models) the clutch status are computed from the engine data
input, the engine speed input and vehicle speed. Reverse gear status is provided by an input from the reverse lamp
switch (manual gearbox models) or the BCU (automatic gearbox models). On automatic models, the BCU also
provides the neutral selected input.

In addition to controlling the brake related functions, the SLABS ECU:

l

Controls the operation of the self levelling suspension (SLS) system (where fitted).


 +

 REAR SUSPENSION, DESCRIPTION AND OPERATION, Description.

l

On V8 models, outputs a rough road signal to the ECM when traversing rough terrain.

l

Outputs a vehicle speed signal.

The vehicle speed signal is output to the following systems (where fitted):

l

Active Cornering Enhancement.


 +

 FRONT SUSPENSION, DESCRIPTION AND OPERATION, Description - ACE.

l

Air conditioning.


 +

 AIR CONDITIONING, DESCRIPTION AND OPERATION, Description.

l

Cruise control.


 +

 ENGINE MANAGEMENT SYSTEM - Td5, DESCRIPTION AND OPERATION, Description.



 +

 ENGINE MANAGEMENT SYSTEM - V8, DESCRIPTION AND OPERATION, Description - engine

management.

l

Engine management.


 +

 ENGINE MANAGEMENT SYSTEM - Td5, DESCRIPTION AND OPERATION, Description.



 +

 ENGINE MANAGEMENT SYSTEM - V8, DESCRIPTION AND OPERATION, Description - engine

management.

l

In-car entertainment.


 +

 IN CAR ENTERTAINMENT, DESCRIPTION AND OPERATION, Description.

l

Instrument pack.


 +

 INSTRUMENTS, DESCRIPTION AND OPERATION, Description.

ABS sensors
The ABS sensors supply the SLABS ECU with a sinusoidal speed signal from each wheel. An inductive sensor,
installed in the hub bearing of each wheel, senses off a 60 tooth exciter ring integrated into the inner race of the hub
bearing. Each ABS sensor has a fly-lead connecting it to the vehicle wiring.

6

Shuttle valve switches

Input

7

Rear left outlet solenoid valve

Output

8

Rear left inlet solenoid valve

Output

9

Centre differential lock switch

Input

10

Rear right outlet solenoid valve

Output

11

Rear right inlet solenoid valve

Output

12

Brake lamp relay

Output

15

Return pump relay

Output

C0655

7

Audible warning

Output

10

Engine speed

Input

Connector and pins not listed are either not used or used by the self levelling suspension system.


 +

 REAR SUSPENSION, DESCRIPTION AND OPERATION, Description.

Connector/Pin No.

Description

Input/Output
