MANUAL GEARBOX - R380

OVERHAUL

37-25

OVERHAUL

Shaft - output

$% 37.20.25

Disassembly

1. Remove gearbox selector fork - set



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Fork - set - selector shaft.

2. Remove gearbox front cover.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Cover - front.

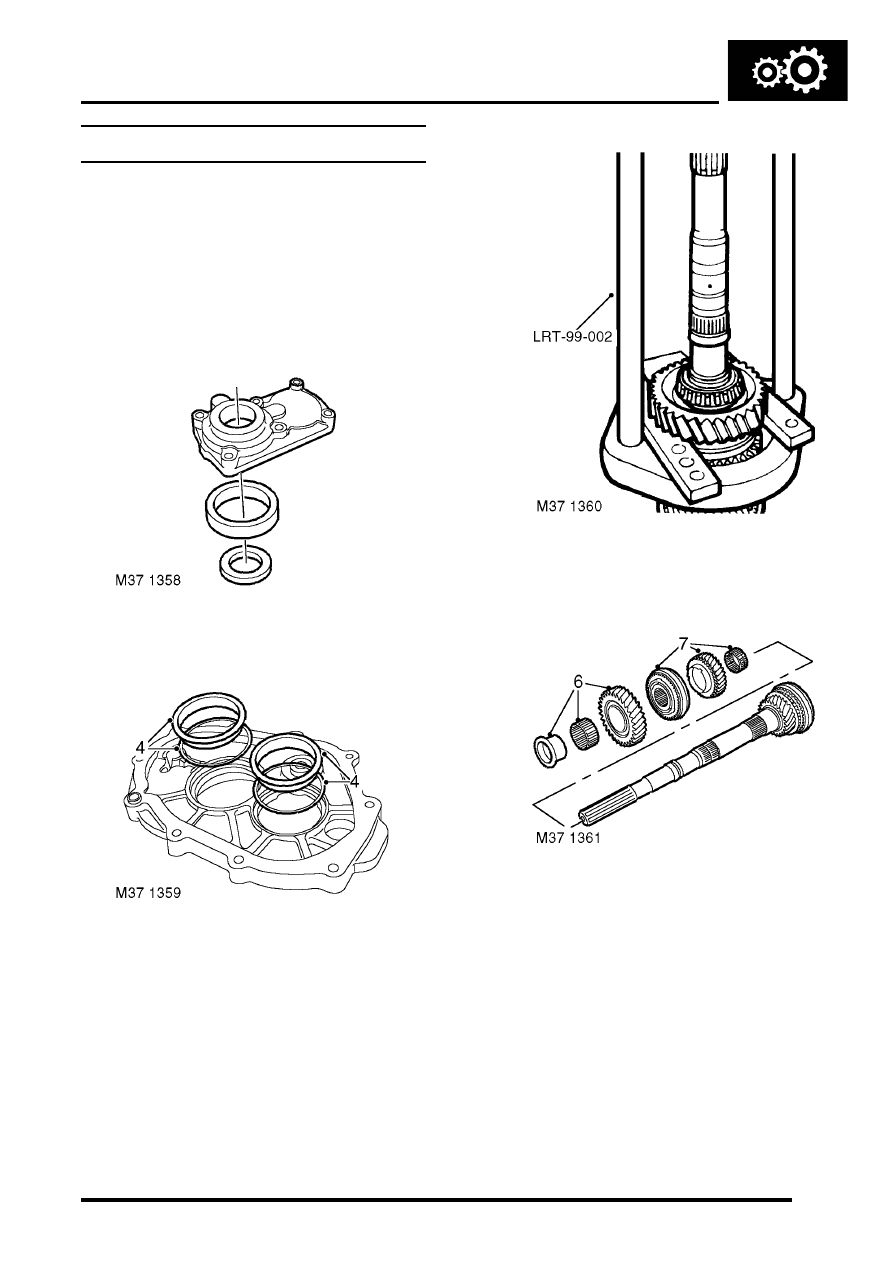

3. Remove and discard oil seal and bearing tracks

from front cover.

4. Remove and discard bearing tracks from centre

plate, collect selective shims.

5. Using tool  LRT-99-002 and support bars under

1st gear, press output shaft bearing from output
shaft.

6. Remove 1st gear, bearing collar, needle roller

bearing and synchromesh rings.

7. Noting its fitted position, remove 1st / 2nd gear

synchroniser hub, 2nd gear synchromesh
rings, 2nd gear and needle roller bearing.

MANUAL GEARBOX - R380

37-26

OVERHAUL

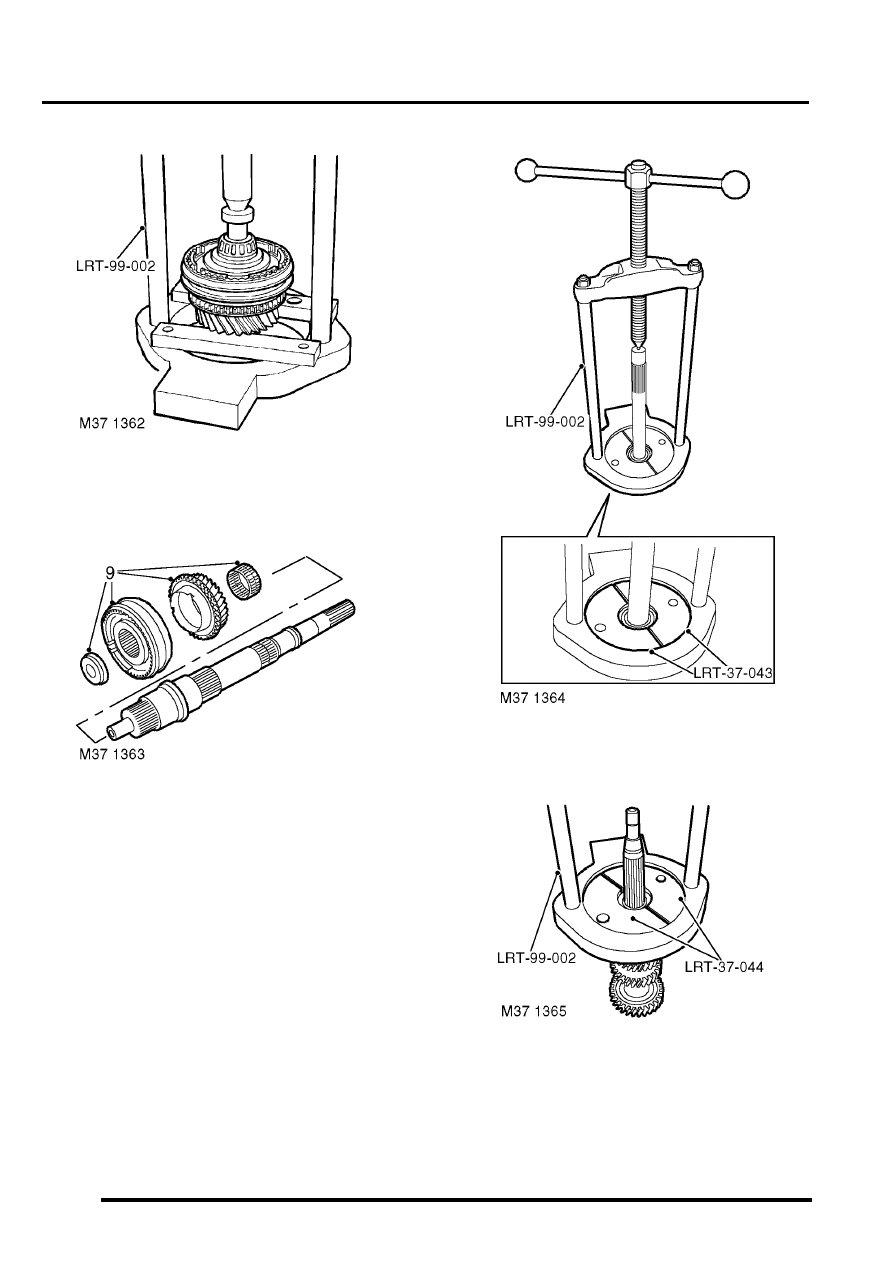

8. Using tool LRT-99-002 and support bars under

3rd gear and press off output shaft pilot
bearing.

9. Remove spacer, 3rd / 4th gear synchroniser

hub, synchromesh baulk rings, 3rd gear and
needle roller bearing.

10. Remove output shaft.

11. Using tool  LRT-37-043 and  LRT-99-002,

remove taper roller bearing from input shaft.

12. Using tool  LRT-37-044 and  LRT-99-002,

remove bearing from splined end of layshaft.

MANUAL GEARBOX - R380

OVERHAUL

37-27

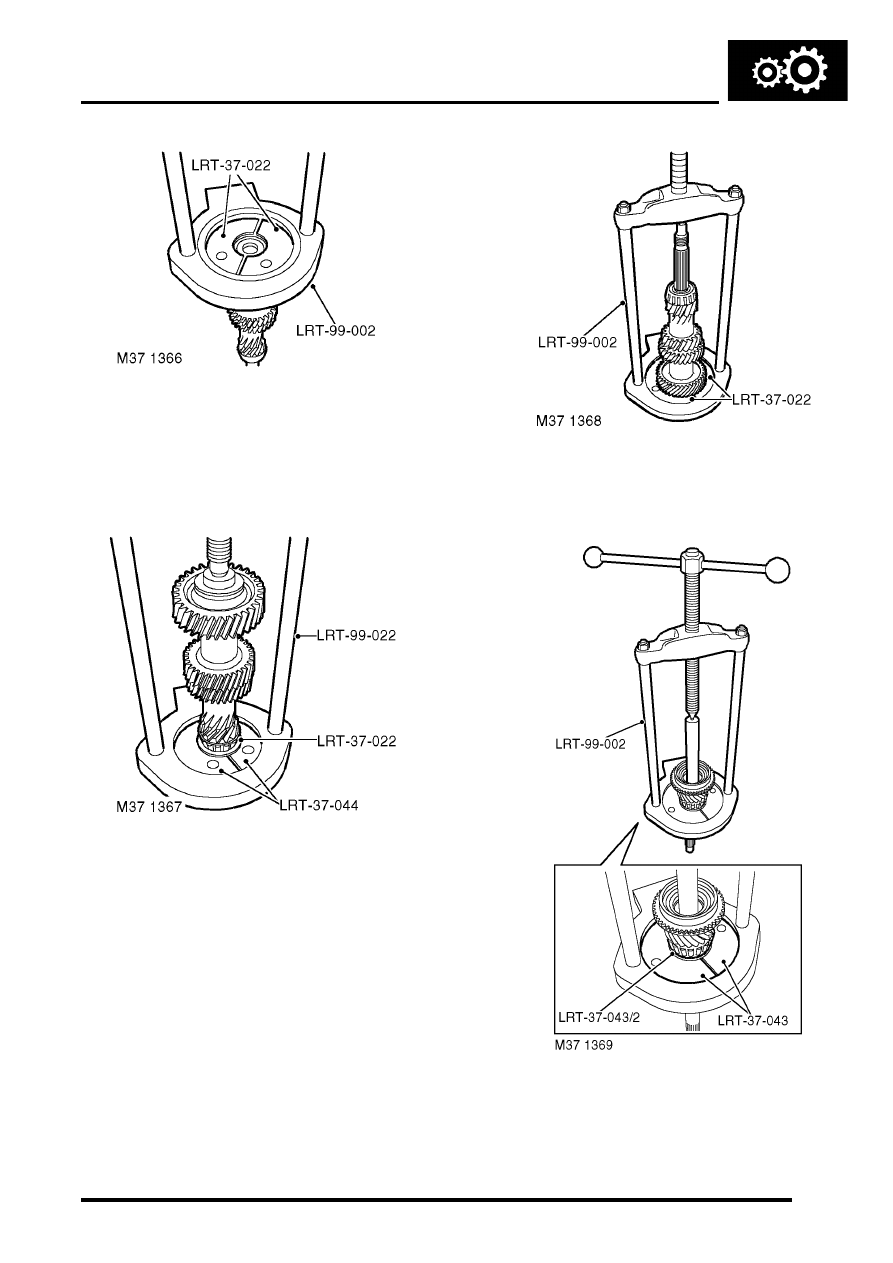

13. Using tool  LRT-37-022 and  LRT-99-002,

remove bearing from 4th gear end of layshaft.

Reassembly

1. Clean layshaft, input shaft and output shaft

bearing surfaces.

2. Using tool  LRT-37-022,  LRT-37-044 and

LRT-99-002, press new bearing onto splined
end of layshaft.

3. Using tool  LRT-37-022 and  LRT-99-002,

press new bearing onto 4th gear end of
layshaft.

4. Using tools LRT-37-043, LRT-37-043/2  and

LRT-99-002, press new bearing onto input
shaft.

5. Using tool  LRT-99-002 and a suitable mandrel,

fit input shaft outer bearing track to front cover.

MANUAL GEARBOX - R380

37-28

OVERHAUL

6. Fit layshaft bearing track to front cover.
7. Using tool  LRT-99-002 and a suitable mandrel,

fit pilot bearing outer track to input shaft.

8. Clean synchroniser hubs, gears and bearings.
9. Position output shaft in protected vice jaws,

output end upwards.

10. Fit 2nd gear bearing, 2nd gear and

synchromesh baulk rings onto output shaft.

11. Position 1st / 2nd synchroniser hub onto output

shaft. Ensure that baulk rings are correctly
located in hub.

12. Position 1st gear synchromesh baulk rings,

needle roller bearing, 1st gear and bearing
collar onto output shaft. Ensure baulk rings are
correctly located in hub.

13. Remove output shaft from vice.

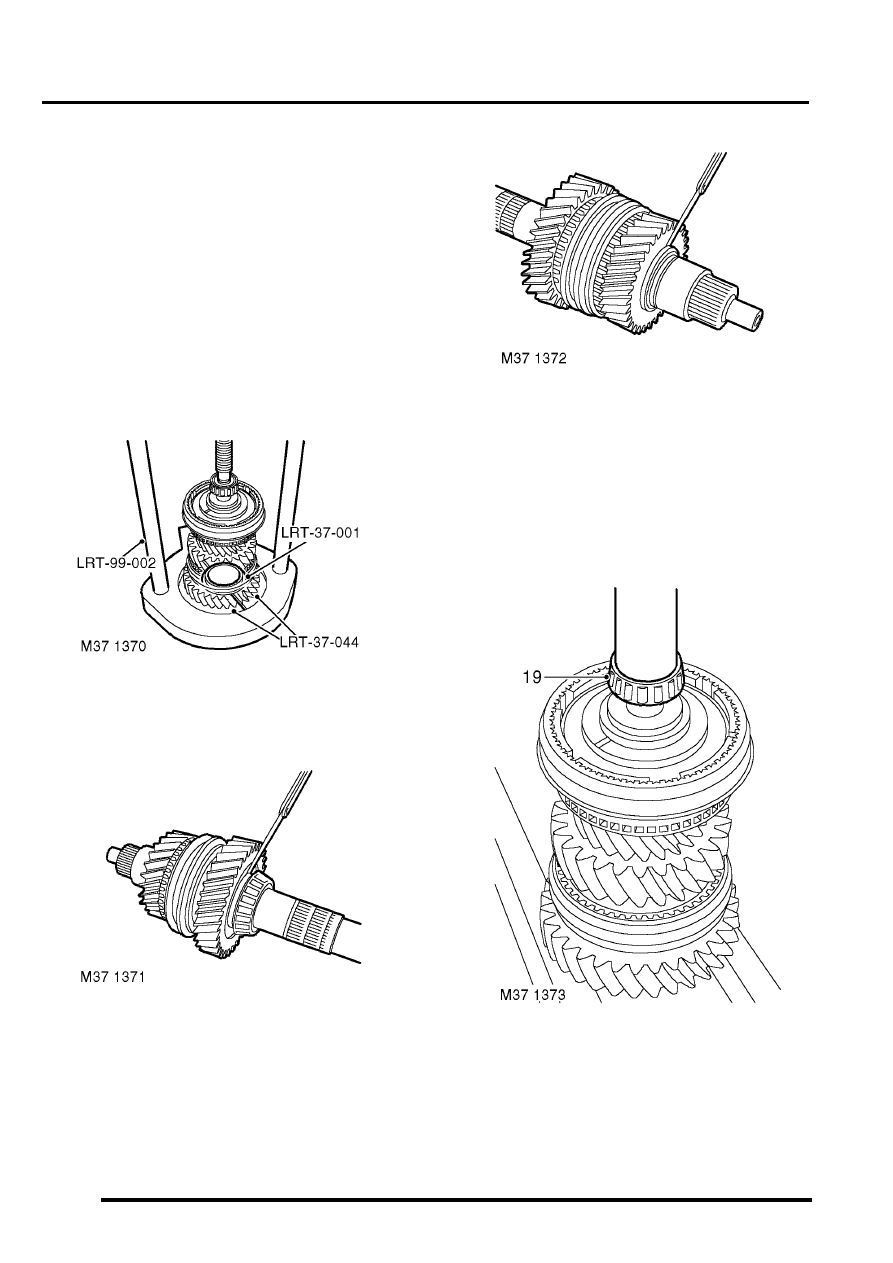

14. Using tool  LRT-37-001,  LRT-37-044 and

LRT-99-002, press taper bearing onto output
shaft.

15. Using a feeler gauge, check end float of 1st

gear between gear and collar flange:

l

New =  0.05 - 0.20 mm (0.002 - 0.008 in)

l

Service limit =  0.327 mm (0.012 in)

16. Using a feeler gauge, check end float of 2nd

gear between gear and output shaft flange:

l

New =  = 0.04 - 0.21 mm (0.0016 - 0.0083
in)

l

Service limit =  0.337 mm (0.013 in)

17. Invert output shaft in vise and fit 3rd gear,

bearing, baulk rings, 3rd / 4th synchroniser and
spacer.

18. Remove output shaft from vice.

19. Using tool LRT-99-002 and a suitable mandrel,

press pilot bearing onto output shaft.
