Discovery 2. Manual - part 529

CLUTCH - TD5

DESCRIPTION AND OPERATION

33-1-1

Deze pagina werd opzettelijk niet gebruikt

Cette page est intentionnellement vierge

Questa pagina è stata lasciata in bianco di proposito

Diese Seite ist leer

Esta página foi deixada intencionalmente em branco

Esta página fue dejada en blanco intencionalmente

This page is intentionally left blank

CLUTCH - Td5

DESCRIPTION AND OPERATION

CLUTCH - TD5

33-1-2

DESCRIPTION AND OPERATION

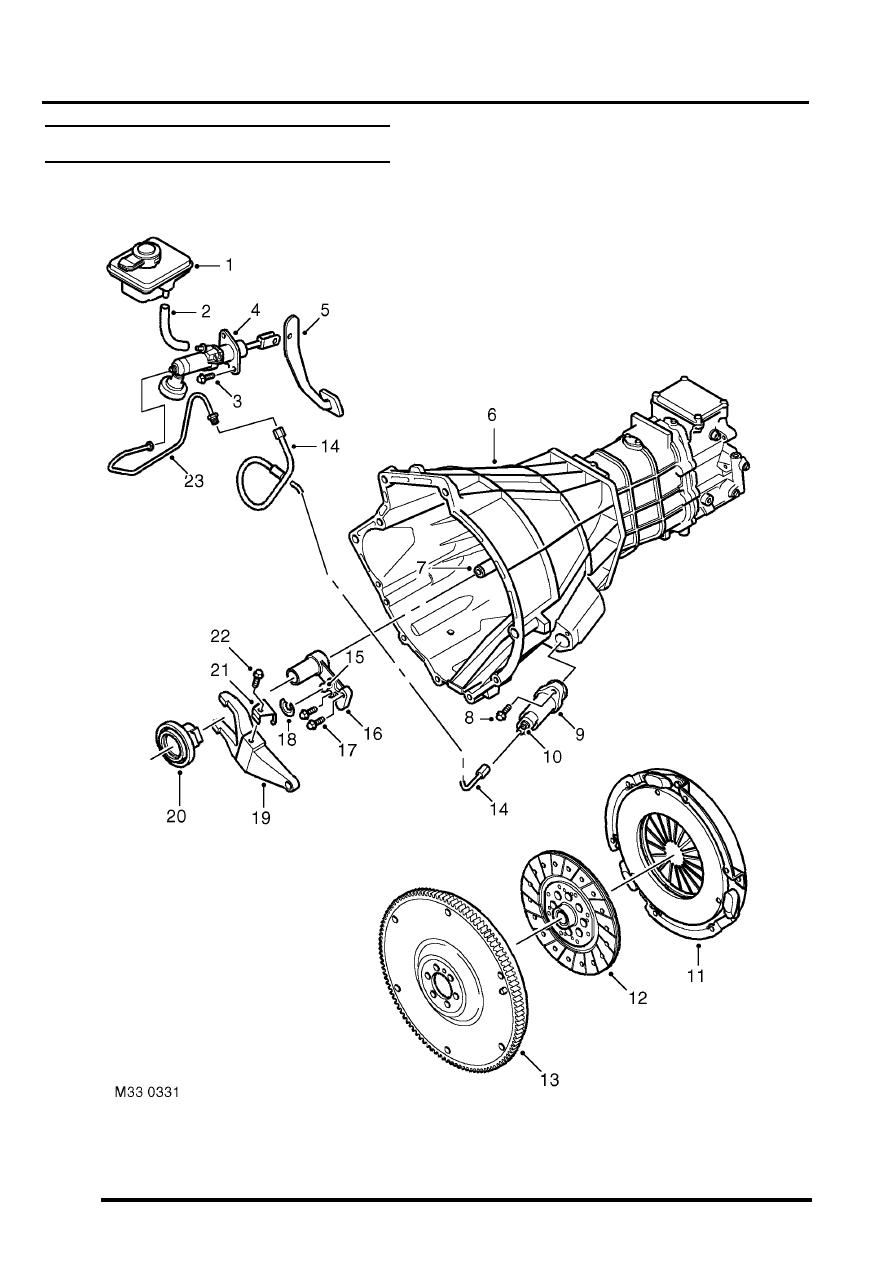

Clutch components

CLUTCH - TD5

DESCRIPTION AND OPERATION

33-1-3

1 Brake/clutch reservoir
2 Connecting hose
3 Bolt 2 off
4 Master cylinder
5 Clutch pedal
6 Gearbox housing
7 Primary driveshaft
8 Bolt 2 off
9 Slave cylinder

10 Bleed nipple
11 Pressure plate
12 Drive plate
13 Dual mass flywheel
14 Metal hydraulic pipe
15 Ball spigot
16 Clutch release bearing sleeve
17 Bolt 2 off
18 Pivot washer
19 Release lever
20 Release bearing
21 Retaining clip
22 Bolt
23 Plastic hydraulic pipe

CLUTCH - TD5

33-1-4

DESCRIPTION AND OPERATION

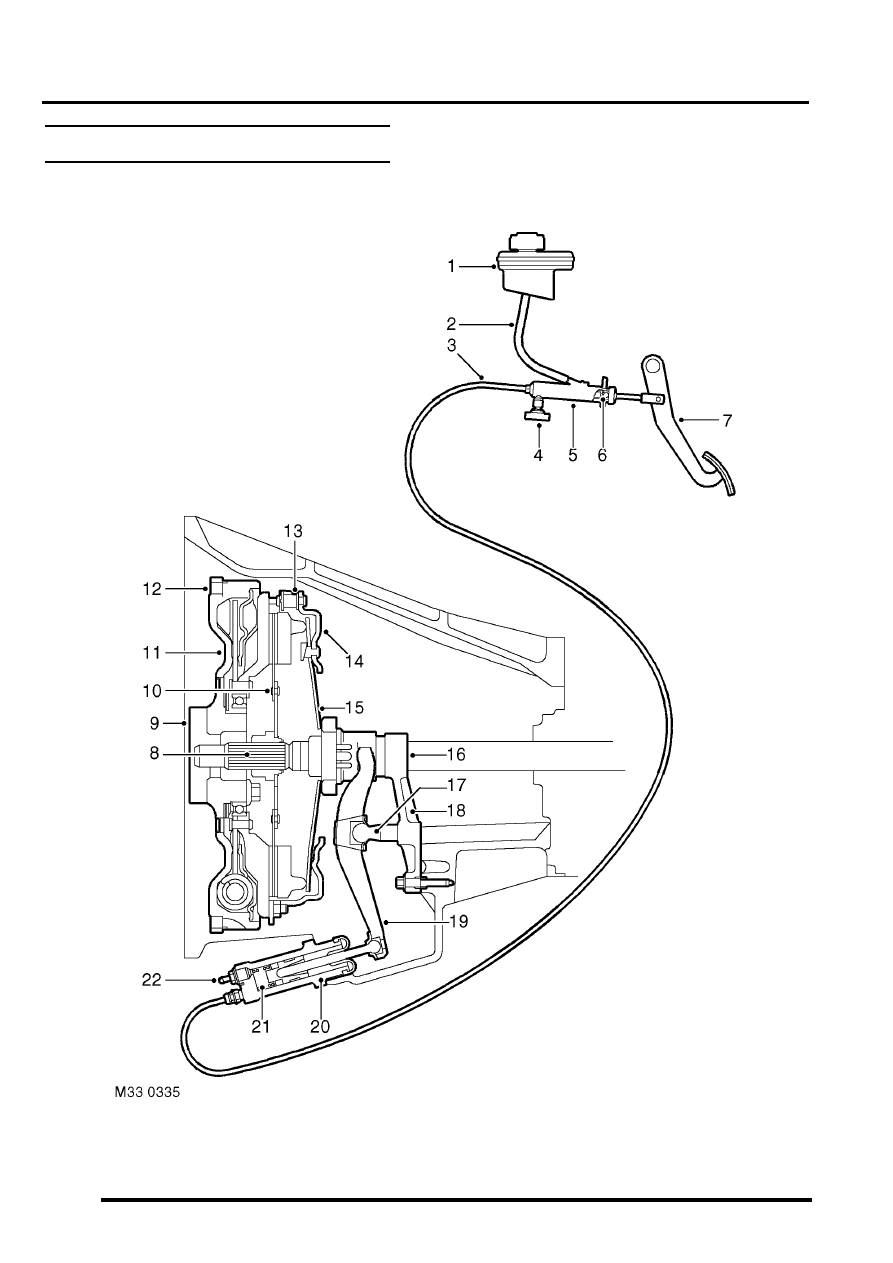

Hydraulic operation
