Discovery 2. Manual - part 500

ENGINE MANAGEMENT SYSTEM - V8

REPAIRS 18-2-79

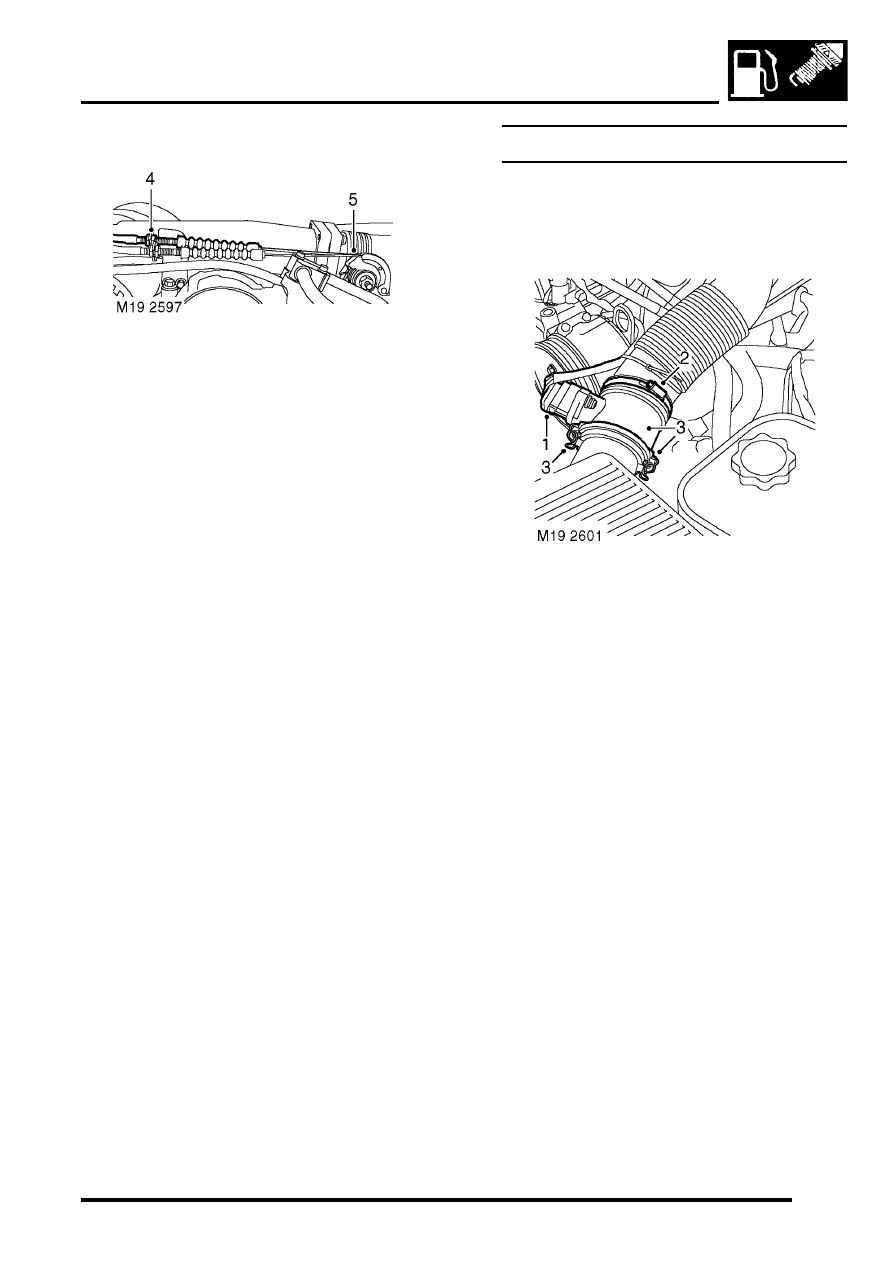

4. Release outer cable from clip, loosen  lock nuts

and remove outer cable from  abutment
bracket.

5. Release inner cable from operating  lever and

remove cable.

Refit

1. Position cable, secure to bulkhead and

connect inner cable to throttle pedal.

2. Position inner cable to operating lever  and

connect outer cable to abutment bracket  and
retaining clip.

3. Position closing panel and secure  fasteners.
4. Adjust throttle cable.



 +

 ENGINE MANAGEMENT SYSTEM -

V8, ADJUSTMENTS, Cable - throttle.

Sensor - Mass Air Flow (MAF)

$% 19.22.25

Remove

1. Disconnect multiplug from MAF sensor.
2. Loosen clip and release air intake hose from

MAF sensor.

Note: Pre 03 MY air intake hose illustrated.

3. Release 2 clips and remove MAF sensor from

air cleaner, remove and discard 'O' ring.

Refit

1. Fit new MAF sensor 'O' ring, position MAF

sensor to air cleaner and secure with clips.

CAUTION: Ensure 'O' ring is not displaced
during fitting.

2. Position air intake hose to MAF sensor and

secure with clip.

3. Connect multiplug to MAF sensor.

ENGINE MANAGEMENT SYSTEM - V8

18-2-80 REPAIRS

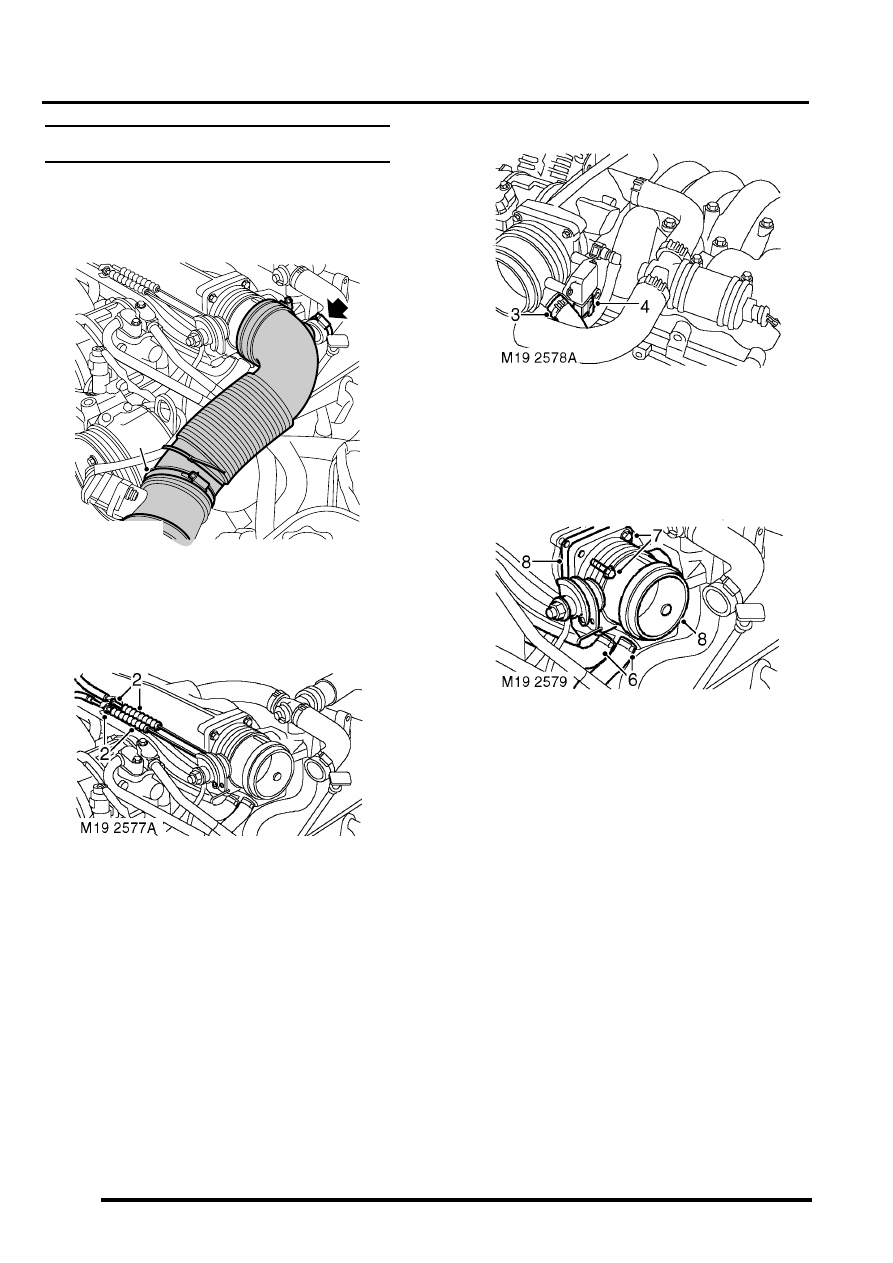

Throttle Body

$% 19.22.45

Remove

1. Loosen 3 clips securing air intake hose, release

air intake hose and position aside.

Note: Pre 03 MY air intake hose illustrated.

2. Disconnect throttle and cruise control cables

from throttle body.

3. Loosen clip securing breather hose and release

hose.

4. Disconnect multiplug from throttle body.
5. Position a container below the throttle body to

collect coolant spillage.

6. Loosen 2 clips securing coolant hoses to

throttle body and release hoses.

7. Remove 4 bolts securing throttle body to

plenum chamber.

8. Remove throttle body and discard gasket.

Refit

1. Clean plenum chamber and throttle body

mating faces.

2. Using a new gasket, position throttle body, fit

bolts and tighten to 9 Nm (7 lbf.ft).

3. Connect coolant hoses to throttle body and

secure clips.

4. Connect breather hose to throttle body and

secure clip.

M19 2576A

1

ENGINE MANAGEMENT SYSTEM - V8

REPAIRS 18-2-81

5. Connect multiplug to throttle body.
6. Connect throttle and cruise control cables.

l



 +

 ENGINE MANAGEMENT SYSTEM

- V8, ADJUSTMENTS, Cable - cruise
control.

l



 +

 ENGINE MANAGEMENT SYSTEM

- V8, ADJUSTMENTS, Cable - throttle.

7. Position air intake hose and secure clips.
8. Top-up cooling system.

Plenum chamber

$% 19.22.46

Remove

1. Remove upper manifold gasket.



+

 MANIFOLDS AND EXHAUST

SYSTEMS - V8, REPAIRS, Gasket - inlet
manifold - upper - Without Secondary Air
Injection.

2. Remove 2 bolts securing throttle cable

abutment bracket and remove bracket.

3. Remove breather hose adaptor.
4. Remove 4 bolts securing plenum chamber  to

upper manifold and remove plenum chamber.

5. Collect plenum chamber gaskets.

Refit

1. Clean plenum chamber and upper manifold

mating faces.

2. Using new gaskets, position plenum  chamber

fit  bolts and tighten to 22 Nm (16 lbf.ft).

3. Fit  breather adaptor and tighten to 6 Nm (4.4

lbf.ft).

4. Position throttle cable abutment  bracket, fit

bolts and tighten to 9 Nm (7 lbf.ft).

5. Fit upper manifold gasket.



+

 MANIFOLDS AND EXHAUST

SYSTEMS - V8, REPAIRS, Gasket - inlet
manifold - upper - Without Secondary Air
Injection.

ENGINE MANAGEMENT SYSTEM - V8

18-2-82 REPAIRS

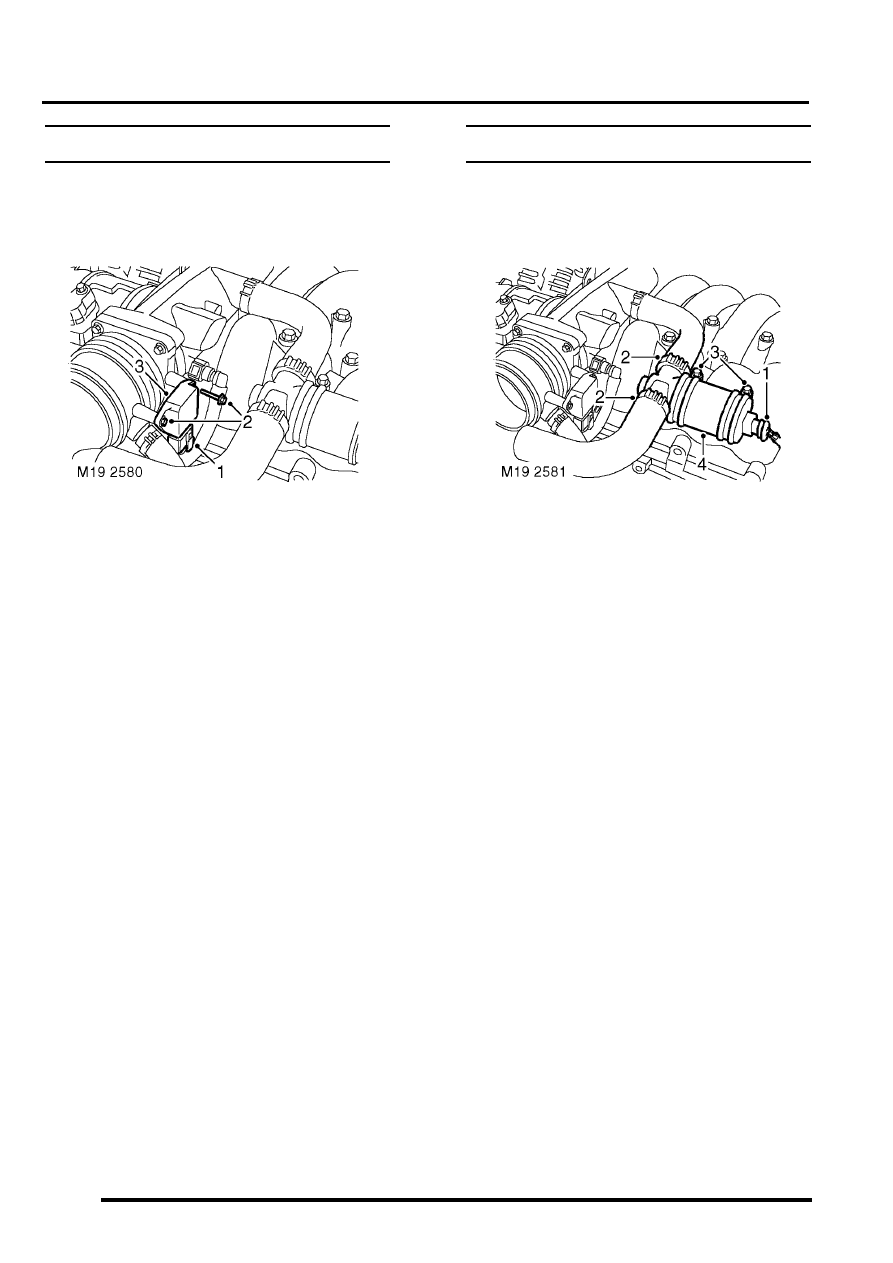

Sensor - throttle position (TP)

$% 19.22.49

Remove

1. Disconnect multiplug from TP sensor.
2. Remove 2 screws securing TP sensor to

throttle body.

3. Remove TP sensor and discard 'O' ring.

Refit

1. Clean TP sensor and throttle body mating

faces.

2. Using a new 'O' ring, position   TP sensor. Fit

screws and tighten to 2.2 Nm (1.6 lbf.ft).

3. Connect multiplug to TP sensor.

Valve - idle air control (IACV)

$% 19.22.54

Remove

1. Disconnect multiplug from IACV.
2. Loosen 2 clips securing air hoses and release

hoses.

3. Remove 2 screws securing IACV to inlet

manifold.

4. Collect clamps and remove IACV.

Refit

1. Position IACV to inlet manifold, locate clamps,

fit screws and tighten to 8 Nm (6 lbf.ft).

2. Position air hoses to IACV and secure clips.
3. Connect multiplug to IACV.
