ENGINE - V8

OVERHAUL 12-2-57

6. Apply smear of Retinax LX grease to oil seal

running surface on crankshaft.

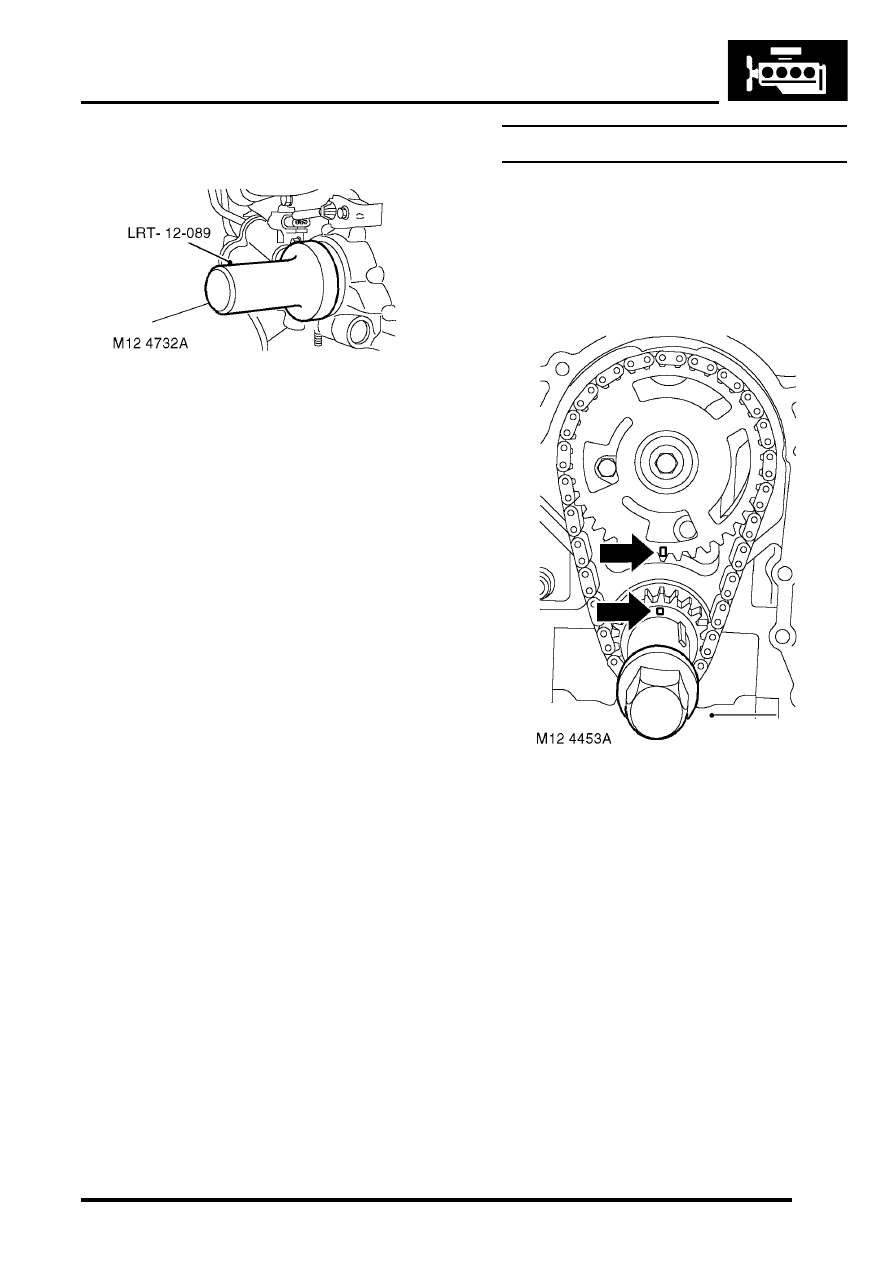

7.  Fit seal to timing gear cover using tool LRT-12-

089.

8. Clean and fit crankshaft pulley.
9. Fit crankshaft pulley bolt and  tighten to 270 Nm

(200 lbf.ft).

10. Remove tool LRT-12-080  from  crankshaft

pulley.

11. Clean oil filter mating face.
12. Lubricate new oil filter seal with clean engine oil

and fit filter.

13. Ensure coolant pump and pulley mating  faces

are clean.

14. Remove all traces of thread locking material

from coolant pump pulley drive flange bolt
holes using an M8 tap.

15. Fit coolant pump pulley and tighten new

Patchlok bolts to 22 Nm (16 lbf.ft).

16. Fit oil pick up strainer.



 +

 ENGINE - V8, OVERHAUL, Strainer

- oil pick-up.

Timing chain and gears

$% 12.65.12.01

Disassembly

1. Remove timing gear cover gasket.



+

 ENGINE - V8, OVERHAUL, Gasket -

timing gear cover.

2. Fit crankshaft pulley bolt and rotate  engine to

align timing marks. Remove  crankshaft pulley
bolt.

ENGINE - V8

12-2-58 OVERHAUL

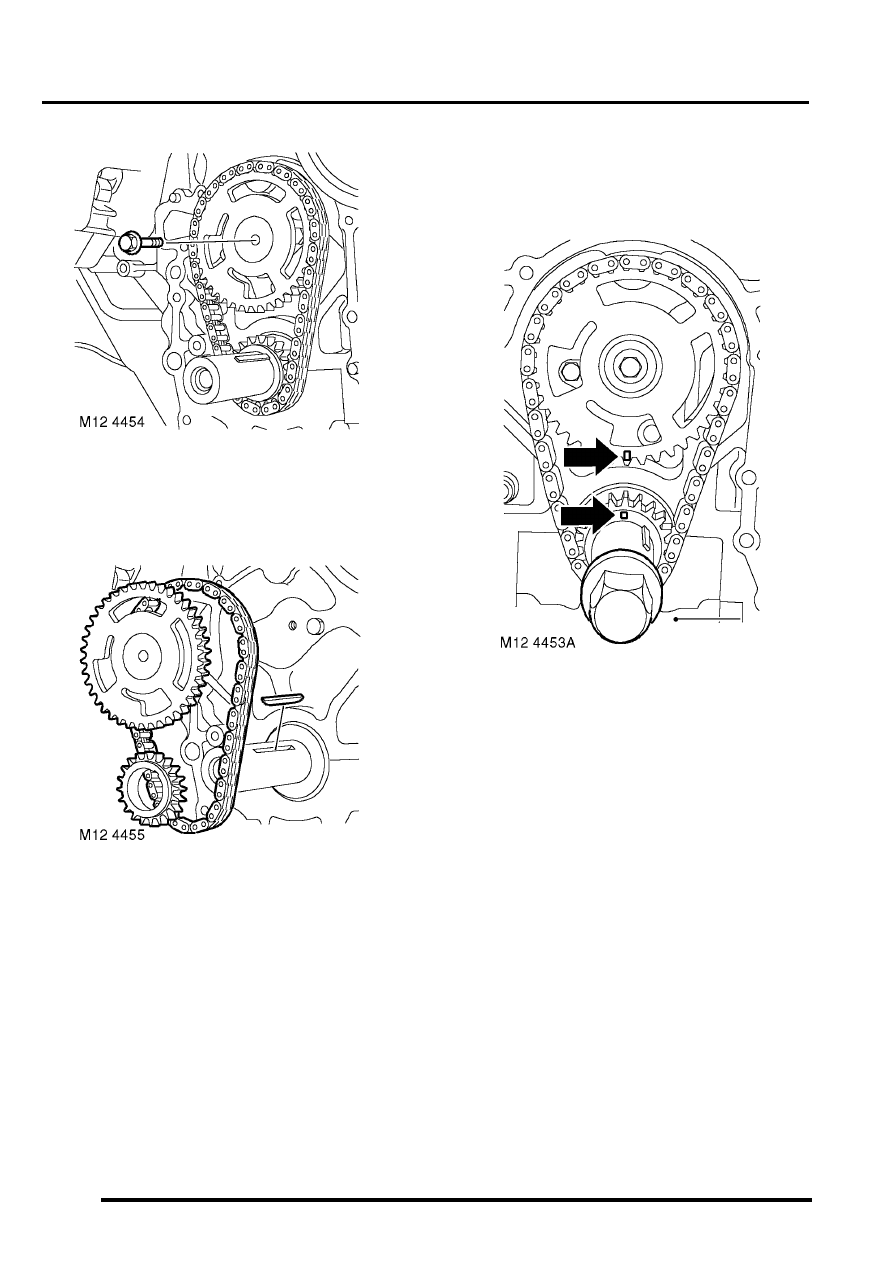

3. Restrain camshaft gear and remove gear

retaining bolt.

4. Remove timing chain and gears as  an

assembly.

5. Remove gears from timing chain.
6. Remove key from crankshaft.

Reassembly

1. Clean timing chain and gears and gear

locations.

2. Fit key to crankshaft.

3. Temporarily fit gears to camshaft and

crankshaft. If necessary, rotate shafts to  align
timing marks. When aligned correctly, the
timing  marks will face each other; crankshaft
gear timing mark at twelve o'clock  position and
camshaft gear timing  mark at six o'clock
position.

4. Remove gears from shafts and fit to  timing

chain.

5. With timing marks aligned, fit timing  chain and

gears as an assembly.

6. Restrain the camshaft gear and  tighten

retaining bolt to 50 Nm (37 lbf.ft).

7. Fit timing gear cover gasket.



+

 ENGINE - V8, OVERHAUL, Gasket -

timing gear cover.

ENGINE - V8

OVERHAUL 12-2-59

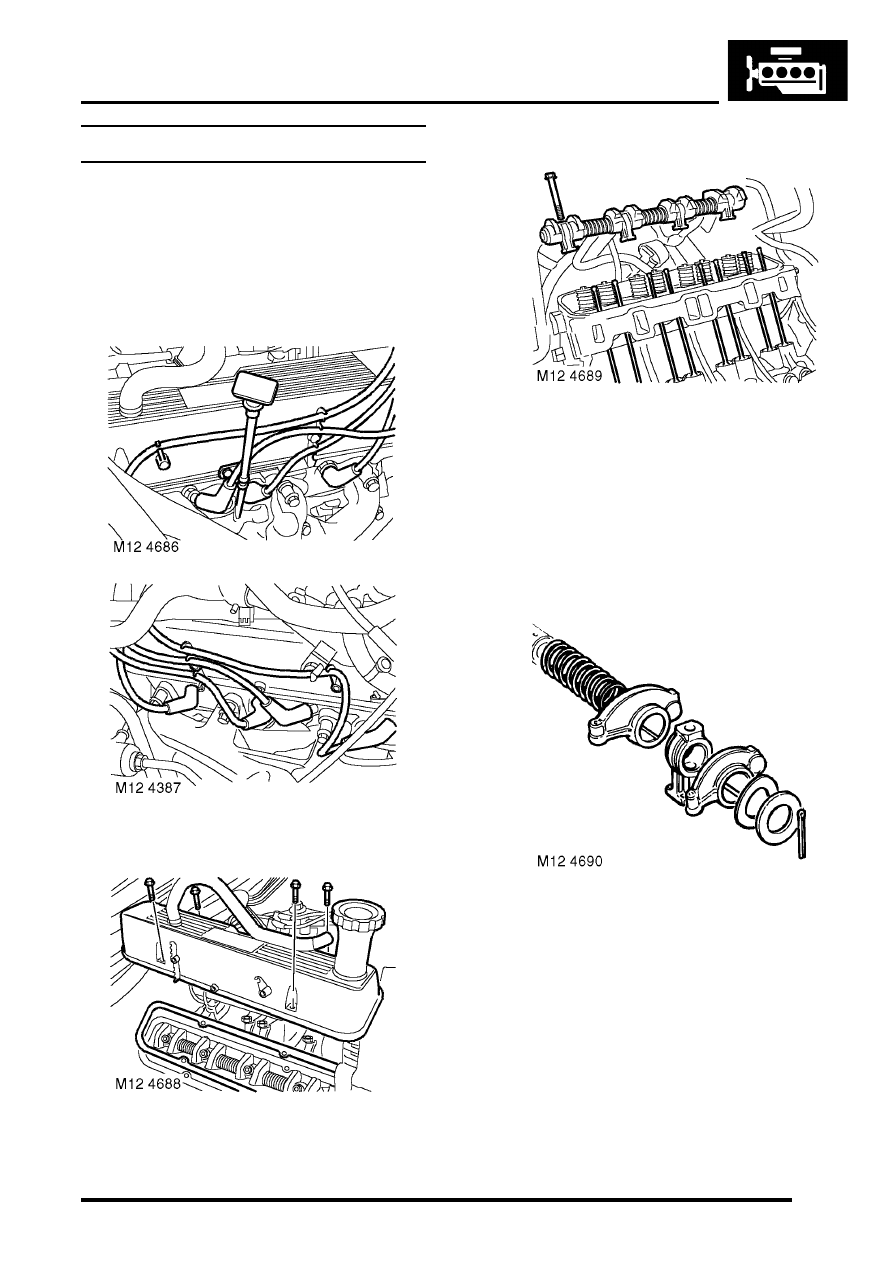

Rocker shaft - overhaul

$% 12.29.49

If both rocker shafts are to be  removed, identify
each assembly to ensure  refitment to original
cylinder head.

Disassembly

1. Release ht leads from rocker covers.

2. Remove 4 bolts securing rocker cover  and

remove cover.

3. Remove and discard rocker cover gaskets.

4. Progressively remove 4 bolts securing  rocker

shaft assembly to cylinder head,  release
rocker shaft from push rods and  remove rocker
shaft.

5. Ensure push rods remain located in  tappets

when rocker shaft is removed. Retain all
components in their  removed sequence for
re-assembly.

6. Remove and discard split pin from one  end of

rocker shaft.

7. Collect plain and wave washers.
8. Remove the rocker arms, rocker pillars  and

springs.

9. Remove and discard remaining split pin  and

collect plain and wave washers.

Inspect

1. Clean all components.
2. Inspect rocker shaft and rocker arms for  wear

and scoring. Replace as required.

3. Replace weak or broken springs.
4. Lubricate moving parts with clean engine  oil.

ENGINE - V8

12-2-60 OVERHAUL

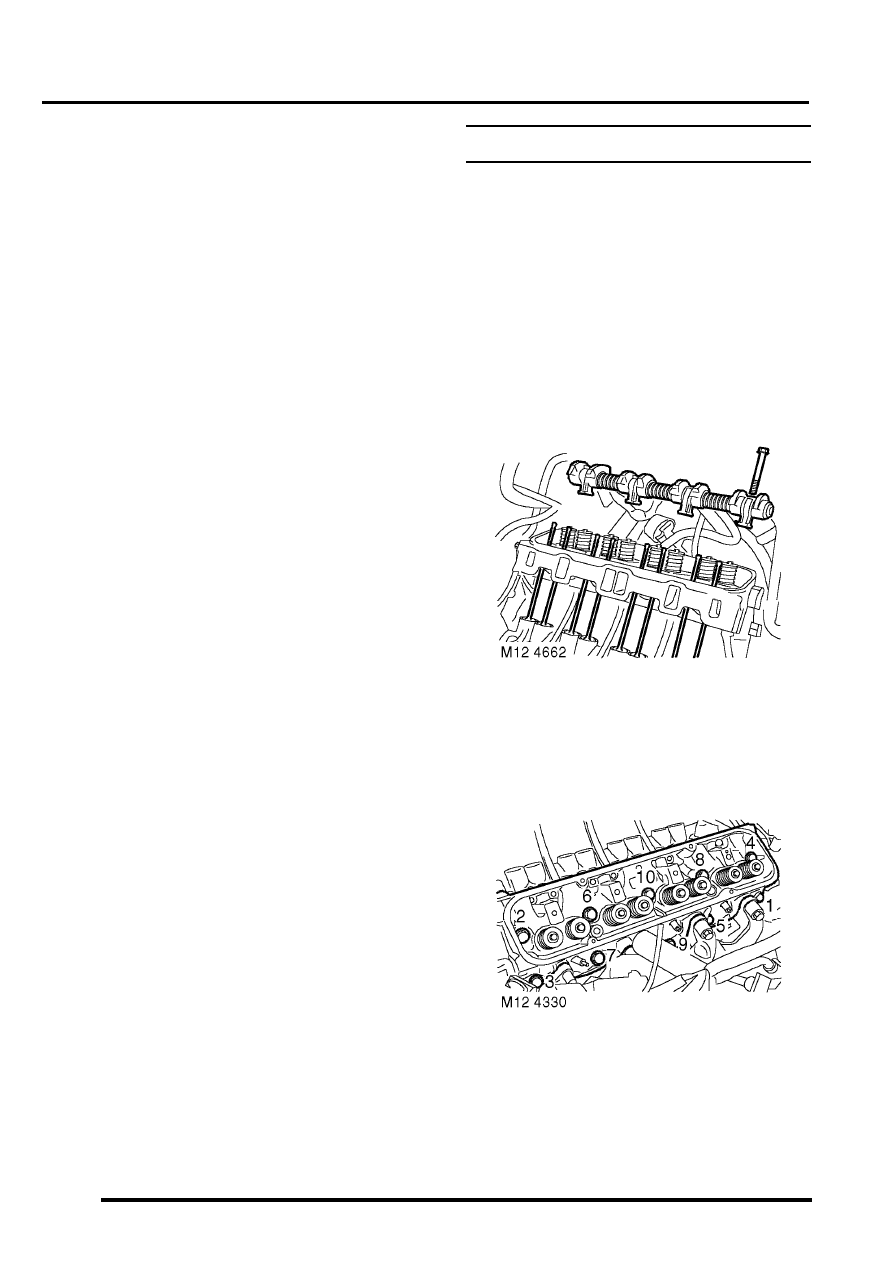

Reassembly

1. Reassemble rocker shafts, ensuring that

components are returned to their original
positions, secure plain washers with new  split
pins.

2. Ensure shaft identification groove is  positioned

at one o'clock, with push rod  locations of rocker
arms to the right. Oil feed restriction will
result if  rocker shafts are incorrectly
assembled.

3. Position rocker shaft assembly to  cylinder

head ensuring push rods are engaged  in
rocker arms.

4. Fit rocker shaft bolts and progressively tighten

to 40 Nm  (30 lbf.ft).

5. Clean mating faces of rocker covers and

cylinder heads.

6. Fit new rocker cover gaskets, dry, position

rocker cover, fit bolts and working in diagonal
sequence, tighten to:

l

Stage 1 - 3 Nm (2.5 lbf.ft)

l

Stage 2 - 8 Nm (6 lbf.ft)

7. Ensure that gasket is correctly positioned

around periphery of rocker cover.

8. Secure ht leads to rocker cover.

Gasket - cylinder head

$% 12.29.02.01

Disassembly

1. Remove inlet manifold gasket.



+

 ENGINE - V8, OVERHAUL, Gasket -

inlet manifold.

2. RH cylinder head:  Remove auxiliary drive belt

tensioner.

3. RH cylinder head:  Remove bolts securing

alternator mounting bracket and remove
bracket.

4. Noting their fitted order, disconnect ht leads

from spark plugs.

5. Progressively remove 4 bolts securing  the

rocker shaft and remove rocker shaft.

6. Remove push rods and store in their fitted

order.

7. Working in the sequence shown remove 10

bolts  securing the cylinder head to block.
Discard the bolts.

8. Remove cylinder head.
