Discovery 2. Manual - part 419

ENGINE - TD5

OVERHAUL 12-1-73

11. Ensure engine is set to TDC firing - No.1

cylinder.

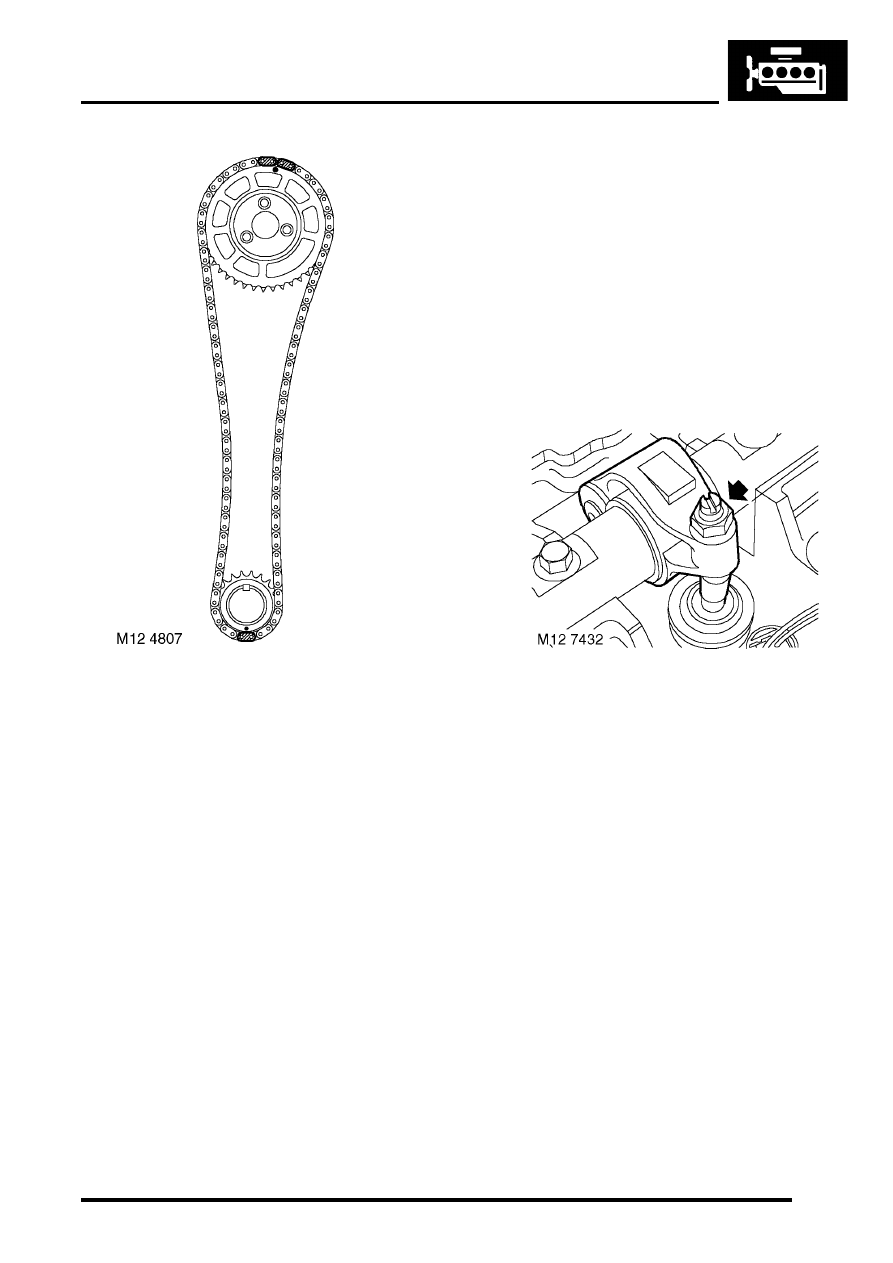

12. Check that mark on camshaft sprocket is

positioned between  the 2 coloured links on
timing chain.

13. Position sprocket to camshaft, fit and lightly

tighten 3 new  bolts then loosen bolts half a
turn.

14. Clean fixed guide Allen screw and apply

Loctite 242  to screw threads.

15. Fit  fixed timing chain guide Allen screw and

tighten  to 25 Nm (18 lbf.ft).

16. Clean timing chain tensioner and fit new

sealing washer.

17. Fit  timing chain tensioner and tighten to  45 Nm

(33 lbf.ft).

18. Tighten  camshaft sprocket bolts to  37 Nm (27

lbf.ft).

19. Remove tool LRT-12-058  from camshaft.
20. Lubricate a new 'O' ring with engine oil and fit to

camshaft  sprocket access plug.

21. Fit camshaft sprocket access plug.
22. Clean alternator/vacuum pump oil hose union.
23. Lubricate a new 'O' ring with engine oil and fit to

alternator/vacuum  pump oil hose union.

24. Fit and tighten  alternator/vacuum pump oil

hose union to  10 Nm (7 lbf.ft).

25. Fit  bolt securing alternator strap bracket to

cylinder  head and tighten to 25 Nm (18 lbf.ft).

26. Connect multiplugs to ECT sensor and EUI's.

CAUTION: Following cylinder head
overhaul, it will be necessary, before fitting
the camshaft cover to adjust the fuel
injector rockers using the following
procedures:

27. Rotate engine clockwise until No.1 EUI lobe is

at full lift.

28. Tighten No.1 rocker adjusting screw until the

EUI plunger is  felt to 'bottom out'.

29. Loosen rocker adjusting screw 1 complete turn

to  give EUI plunger the required bump
clearance and tighten  rocker  adjusting screw
to 16 Nm (12 lbf.ft).

CAUTION: Ensure screw does not turn as
locknut is tightened.

30. Carry out the above procedures for the

remaining 4 rocker arms.

31. After completion of rocker adjustment, slowly

rotate engine  clockwise 2 complete turns by
hand to ensure that no EUI's are bottoming  out
on their plungers.

32. Clean camshaft cover and mating face.
33. Fit new sealing washers and isolators as

necessary to camshaft cover.

34. Fit new camshaft cover gasket to cover.

CAUTION: Gasket must be fitted dry.

ENGINE - TD5

12-1-74 OVERHAUL

35. Fit camshaft cover to camshaft carrier, fit bolts

and working from the centre outwards tighten
bolts to 10 Nm  (7 lbf.ft).

36. Fit inlet manifold gasket.



 +

 ENGINE - Td5, OVERHAUL, Gasket

- inlet manifold.

37. Fit exhaust manifold gasket.



 +

 ENGINE - Td5, OVERHAUL, Gasket

- exhaust manifold.

38. EGR cooler fitted: Position EGR pipe to

cooler, fit new Allen screws and tighten to 10
Nm (7 lbf.ft)

Cylinder head - overhaul

$% 12.29.19.01

Disassembly

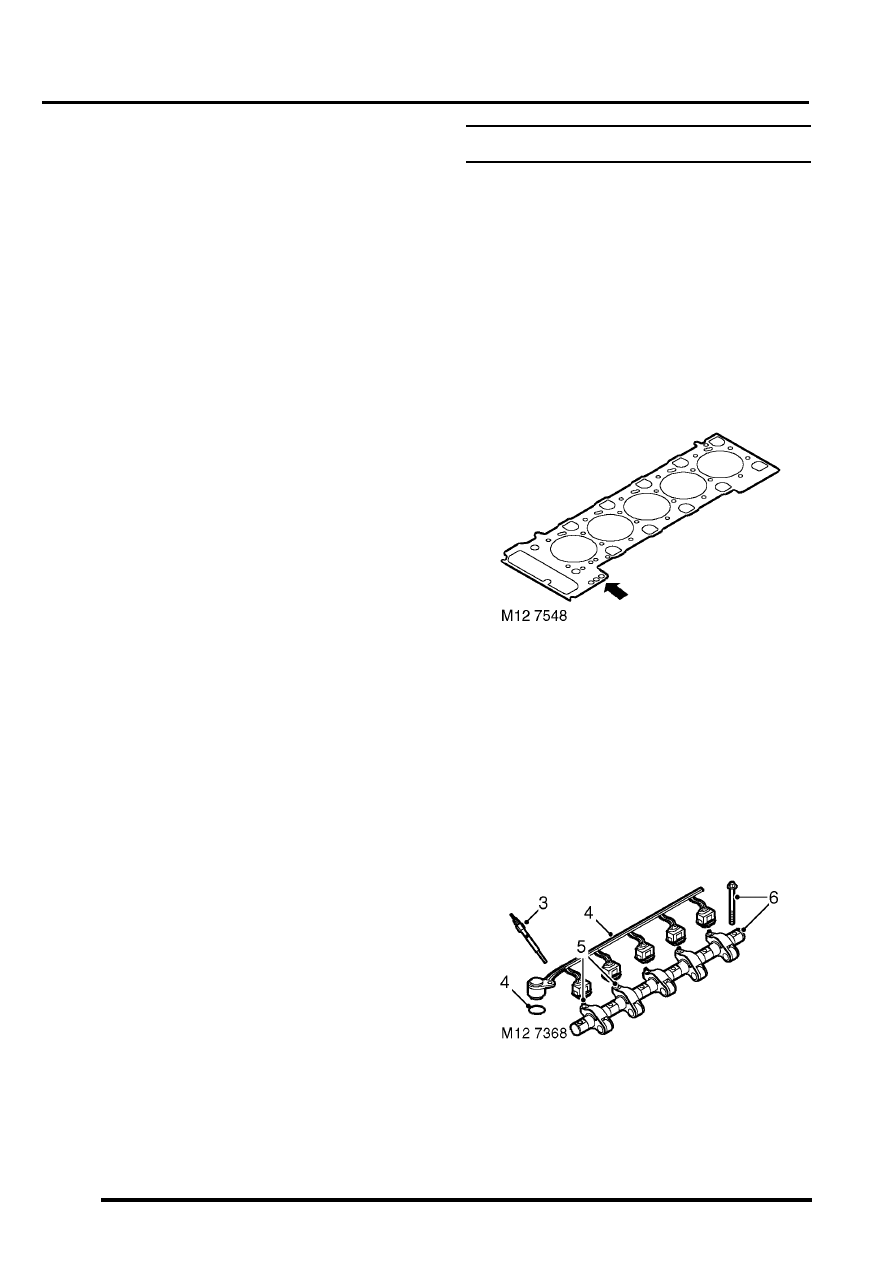

1. Remove cylinder head gasket.  Due to the

design of the cylinder  head, which
incorporates drillings for the  fuel injection
system, it is important that  absolute
cleanliness is adhered to when  carrying out
any work to the cylinder head.


+

 ENGINE - Td5, OVERHAUL, Gasket

- cylinder head.

2. Note the gasket thickness indicator and ensure

the same thickness  gasket is used on refitment
of cylinder head.

CAUTION: If new pistons, connecting rods
or crankshaft are to be fitted, it will be
necessary to measure piston stand proud in
order to determine thickness of gasket
required – See Pistons, Connecting rods
and Cylinder Bores – Cylinder head gasket
selection.

3. Remove 4 glow plugs.
4. Disconnect multiplugs from EUI's and remove

harness from camshaft   carrier. Remove and
discard 'O' ring from harness multiplug.

ENGINE - TD5

OVERHAUL 12-1-75

5. Loosen locknuts and fully unscrew rocker

adjusting screws; discard  locknuts and screws.

6. Remove and discard 6 bolts securing rocker

shaft, release shaft from  locating dowel and
remove shaft.

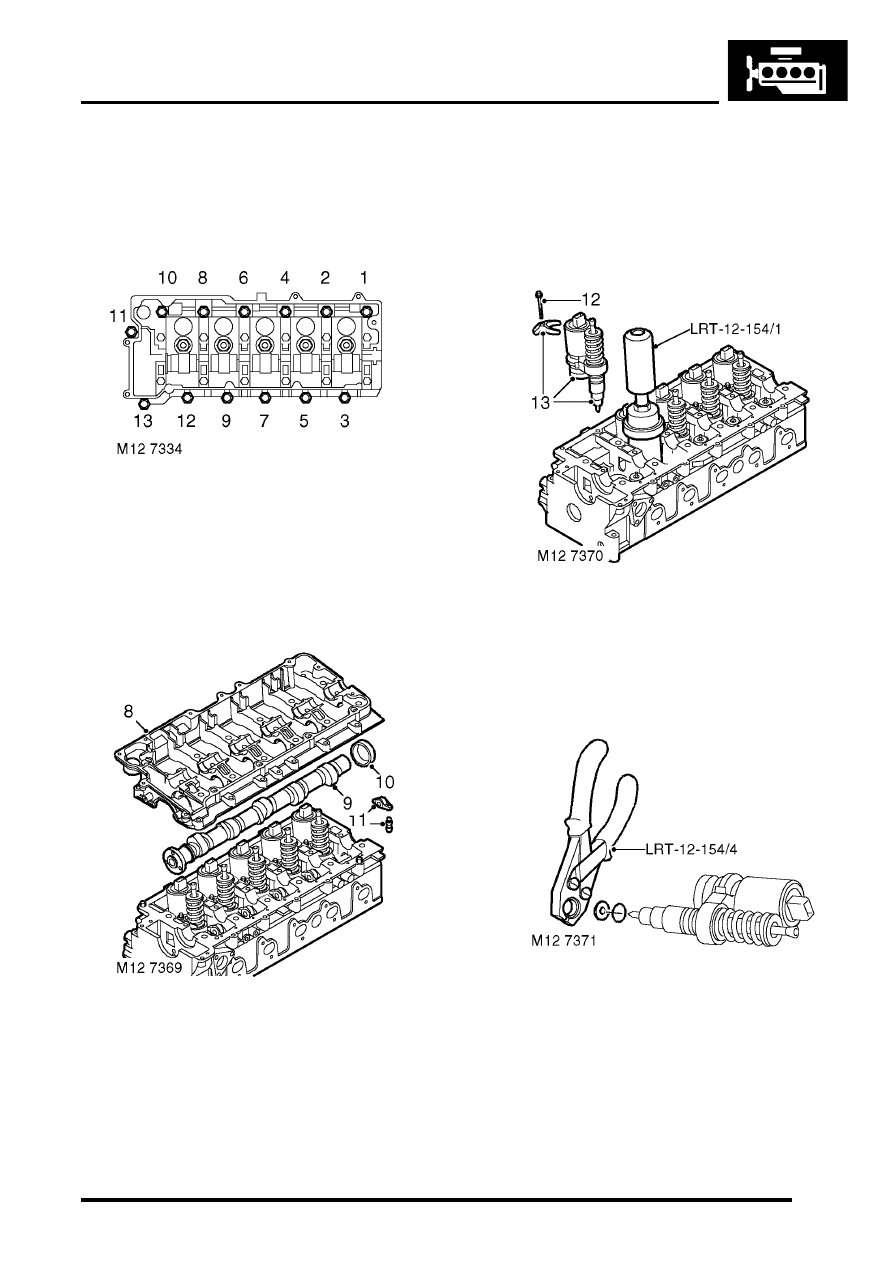

7. Using sequence shown, progressively loosen

13 bolts securing  camshaft carrier to cylinder
head until valve spring pressure is  released;
remove bolts.  Do not discard bolts at  this
stage.

8. Gently tap camshaft carrier upwards to break

sealant bond,  release carrier from locating
dowels; remove carrier.

9. Remove camshaft.

10. Remove and discard camshaft rear oil seal.

11. Remove finger followers and lash adjusters.

CAUTION: Store lash adjusters in their fitted
order and  store upright. Maintain absolute
cleanliness when handling lash  adjusters.
Failure to observe these precautions can
result in  engine failure.

12. Remove and discard 5 bolts securing EUI

retainers.

13. Using tool LRT-12-154/1 remove EUI units

from cylinder head  and collect retainers;
remove reaction posts. Keep components in
their fitted order.

14. Using tool LRT-12-154/4,   remove and discard

sealing washer and 'O' ring from each injector
unit.

15. Support cylinder head clear of valves, use a

hollow drift  and tap each spring cap to free
collets.

ENGINE - TD5

12-1-76 OVERHAUL

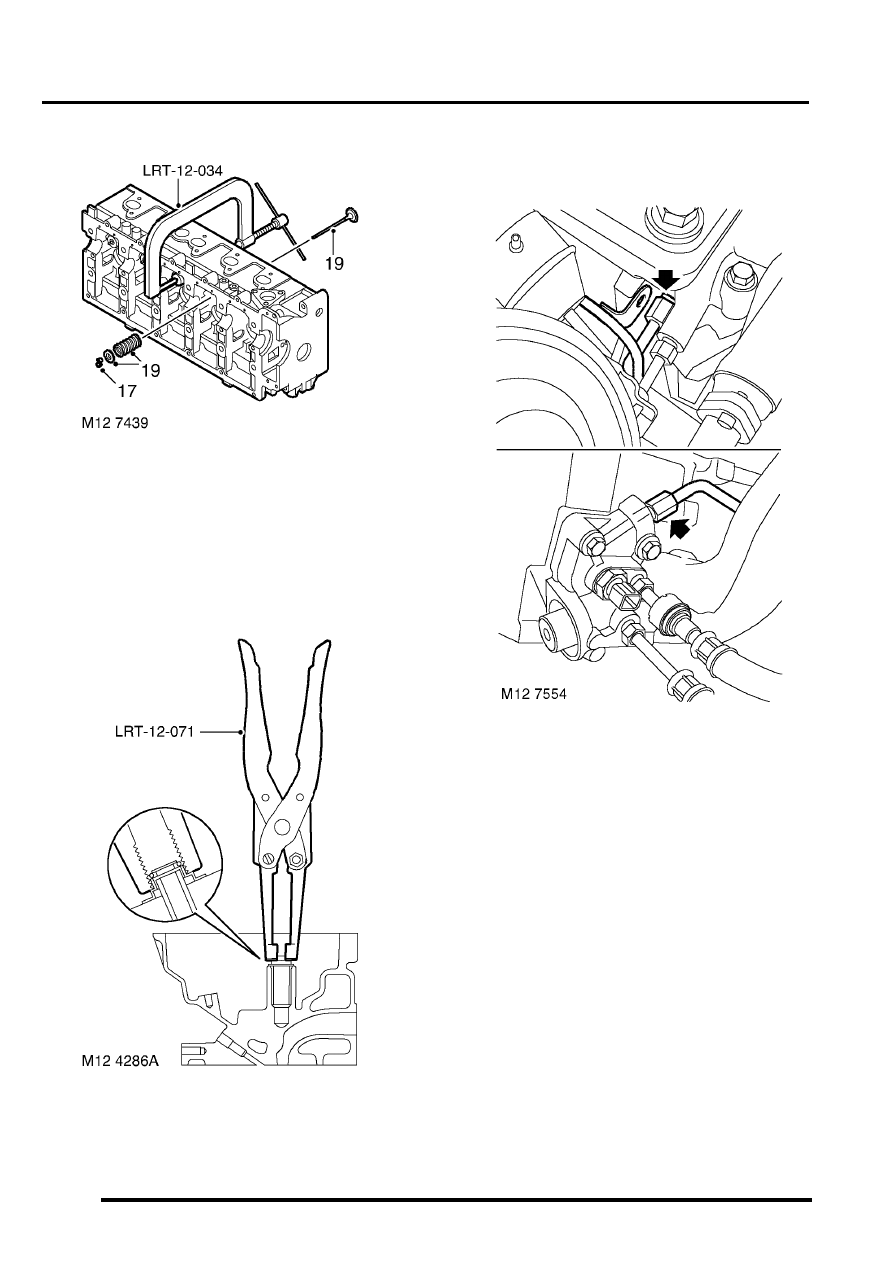

16. Using tool  LRT-12-034  compress valve

spring.

17. Remove 2 collets from valve stem using a  stick

magnet.

18. Remove tool  LRT-12-034 .
19. Remove valve spring cap, valve spring and

valve.   Keep components in their fitted
order.

20. Using tool  LRT-12-071, remove and discard

valve stem oil seal.

21. Repeat above operations to remove remaining

valves.   Keep components in their fitted
order.

22. Engine Serial No. Prefixes 15P to

19P:Disconnect spill return pipe from cylinder
head and fuel connector block, remove and
discard 'O' rings.
