ENGINE - TD5

DESCRIPTION AND OPERATION

12-1-5

1 Crankshaft pulley bolt
2 TV Damper to crankshaft pulley bolts (3 off)
3 TV Damper
4 Crankshaft pulley
5 Woodruff key
6 Crankshaft
7 Crankshaft to flywheel dowel
8 Spigot bush
9 Flywheel to crankshaft bolts (8 off)

10 Flywheel assembly (Manual shown)
11 Main bearing shells (6 pairs)
12 Main bearing caps (6 off)
13 Main bearing cap bolts (12 off)
14 Thrust washer (2 off at No. 3 Main bearing)
15 Piston lubrication jets (5 off)
16 Piston lubrication jet cap head screw (5 off)
17 Stiffener plate (oil pump integral)

18 Stiffener plate / oil pump assembly to cylinder

block bolts (22 off)

19 Oil pick-up pipe O-ring
20 Oil pick-up pipe inserts (2 x 6mm; 1 x 10mm)
21 Upper oil pick-up pipe
22 Oil pick-up pipe gauze
23 Lower oil pick-up pipe
24 Sump
25 Oil drain plug seal
26 Oil drain plug
27 Sump to cylinder block bolts (20 off)
28 Sump gasket
29 Oil pick-up pipe bolts (3 off)
30 Oil pump
31 Chain lubrication jet
32 Chain lubrication jet screw
33 Stiffener to cylinder block dowel (2 off)

ENGINE - TD5

12-1-6

DESCRIPTION AND OPERATION

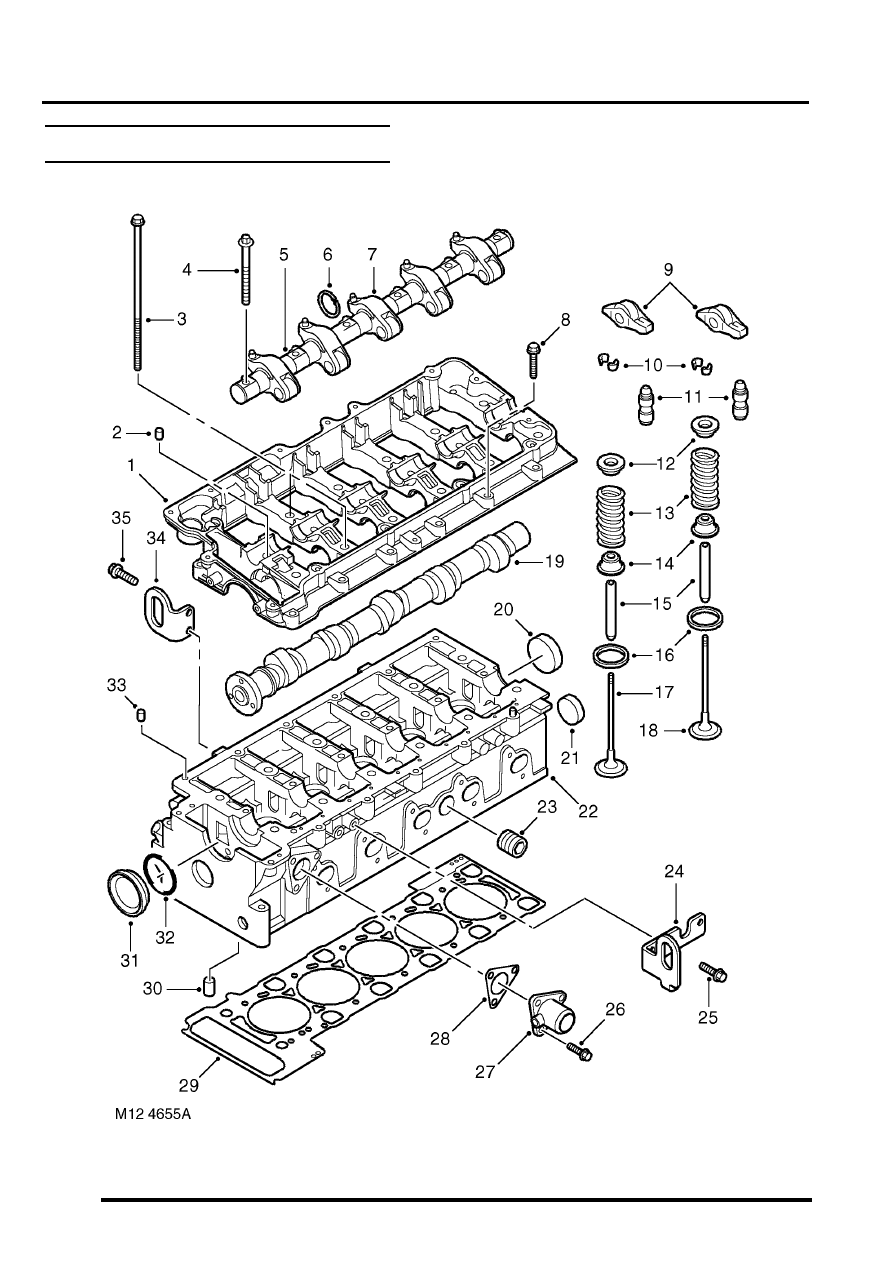

Cylinder head components

ENGINE - TD5

DESCRIPTION AND OPERATION

12-1-7

1 Camshaft carrier
2 Dowel – rocker shaft to camshaft carrier (1 off)
3 Cylinder head bolts (12 off)
4 Rocker shaft to camshaft carrier bolts (6 off)
5 Rocker shaft
6 Circlips (10 off)
7 EUI Rocker arms (5 off)
8 Camshaft carrier to cylinder head screws (13

off)

9 Finger follower (10 off)

10 Valve spring collets (20 off)
11 Lash adjuster (10 off)
12 Valve spring retainer (10 off)
13 Valve spring (10 off)
14 Valve stem seal (10 off)
15 Valve guide (10 off)
16 Valve seat insert (10 off)
17 Inlet valve (5 off)
18 Exhaust valve (5 off)
19 Camshaft
20 Camshaft bore seal (rear)

21 Coolant jacket core plug
22 Cylinder head block
23 Water jacket threaded plug
24 Engine lifting bracket (LH)
25 Engine lifting bracket bolts (2 off)
26 Coolant outlet elbow to cylinder head bolts (3

off)

27 Coolant outlet elbow
28 Coolant outlet elbow gasket
29 Cylinder head gasket
30 Non-return valve (not removable, integral in

cylinder head)

31 Camshaft bore end cap (front)
32 End cap seal
33 Cylinder head to cam carrier dowel (2 off)
34 Engine lifting bracket (RH)
35 Engine lifting bracket bolts (2 off)

ENGINE - TD5

12-1-8

DESCRIPTION AND OPERATION

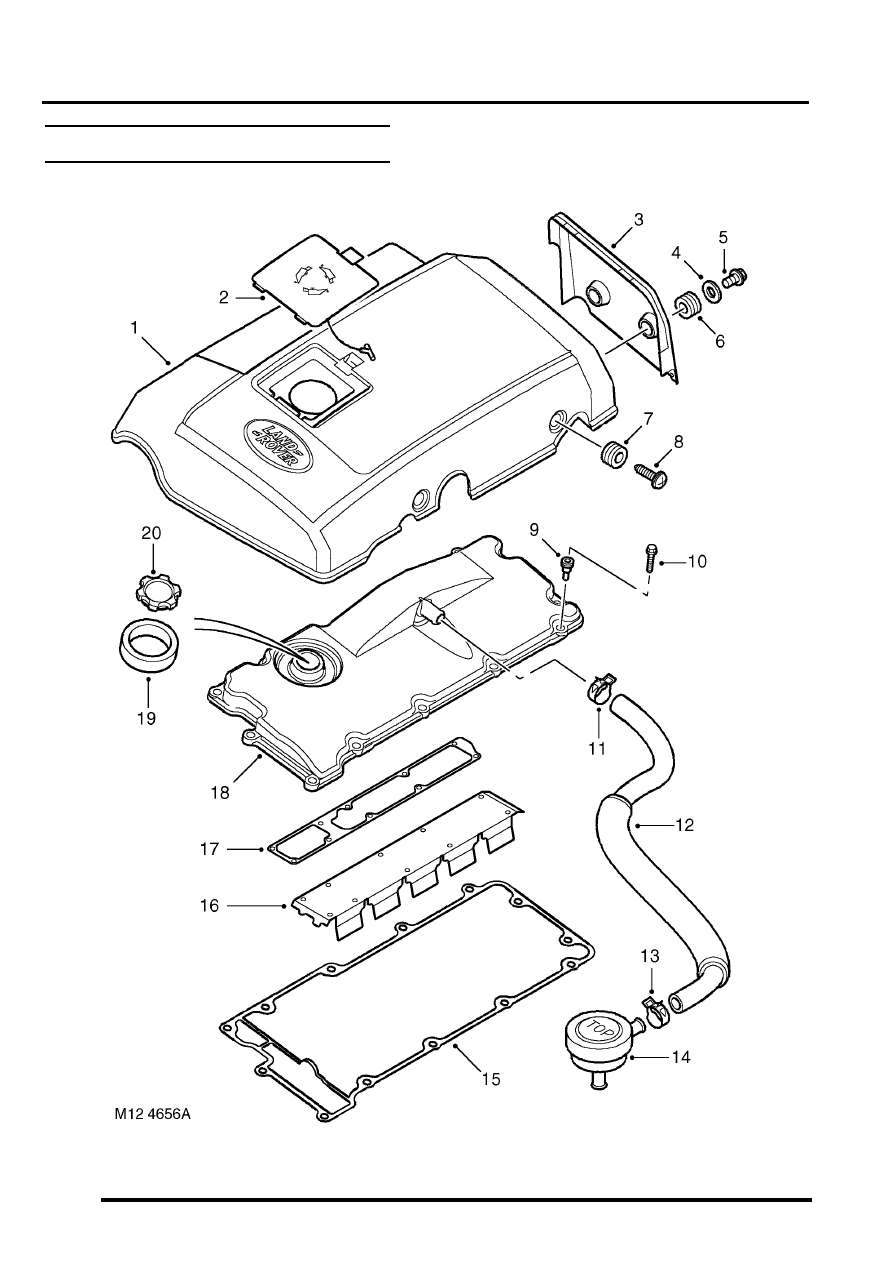

Camshaft cover and engine cover
