Discovery 2. Manual - part 349

HARNESSES

REPAIRS 86-7-19

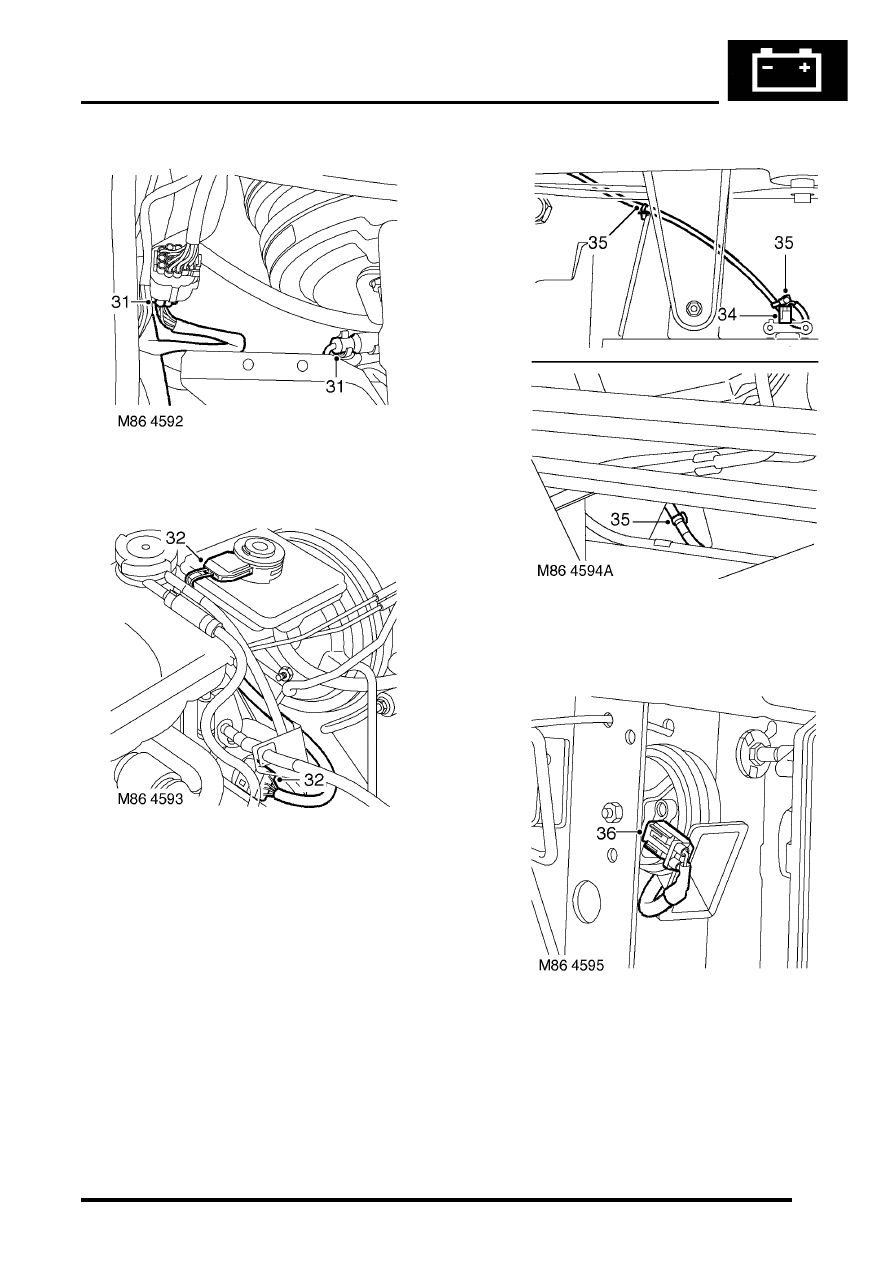

31. Disconnect main harness multiplug from

engine harness and ABS sensor.

32. Disconnect multiplugs from cruise control

actuator and brake fluid level switch.

33. Withdraw harness to bulkhead.

34. Release multiplug from ACE accelerometer.
35. Remove 3 cable tie clips from body and

withdraw harness to bulkhead.

36. Disconnect multiplug from LH horn.
37. Remove LH indicator lamp.



 +

 LIGHTING, REPAIRS, Lamp - front

repeater - up to 03MY.

HARNESSES

86-7-20 REPAIRS

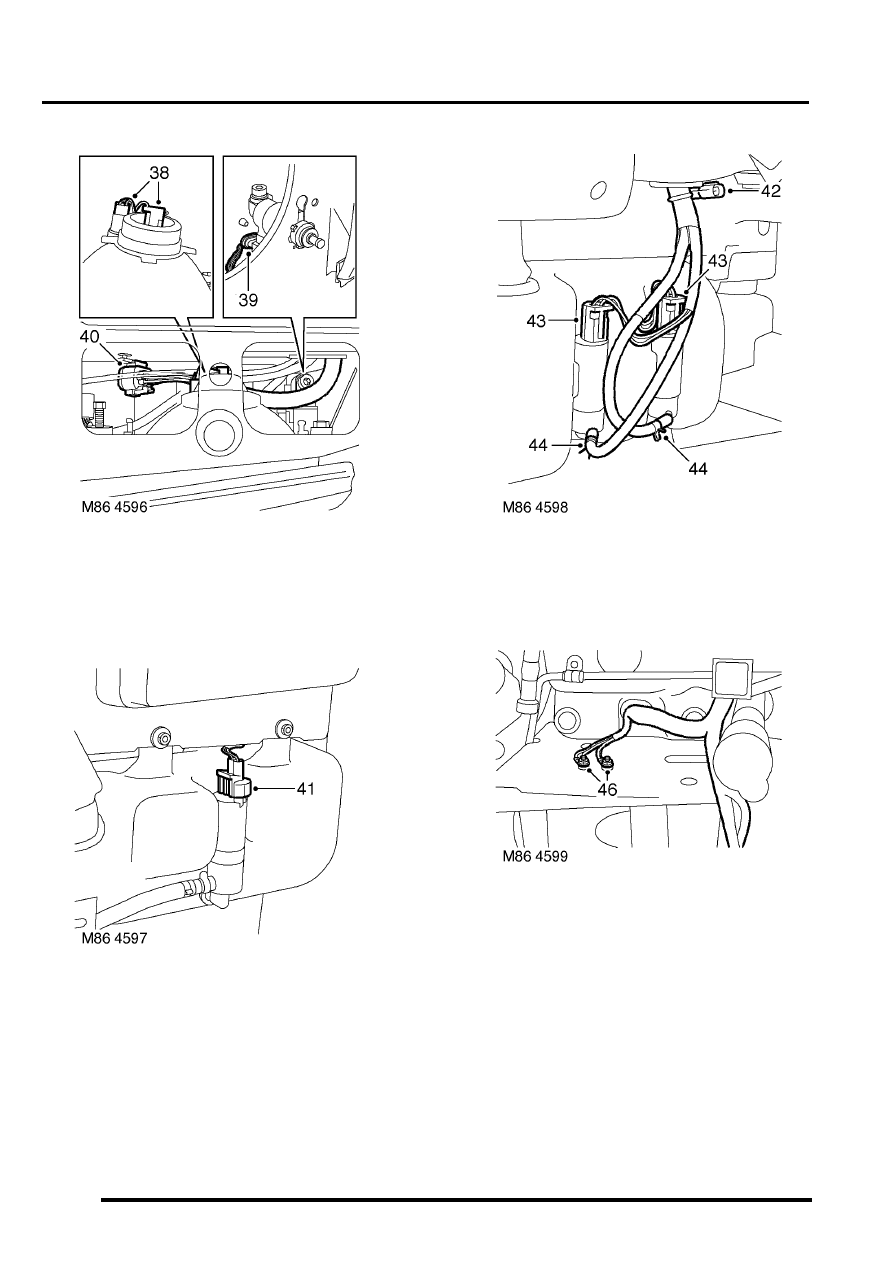

38. Disconnect multiplugs from headlamp and

sidelamp.

39. Disconnect headlamp level multiplug  from

headlamp levelling motor.

40. Release earth header behind headlamp.

41. Disconnect multiplug from front of  washer

reservoir.

42. Release clip securing fog lamp  multiplug.

43. Disconnect 2 multiplugs from  washer pumps.
44. Remove 2 clips securing washer pipes to

washer reservoir motors.

45. Remove washer reservoir pipes.

46. Release 2 bolts securing earth points to  body.
47. Pull harness into engine bay.

HARNESSES

REPAIRS 86-7-21

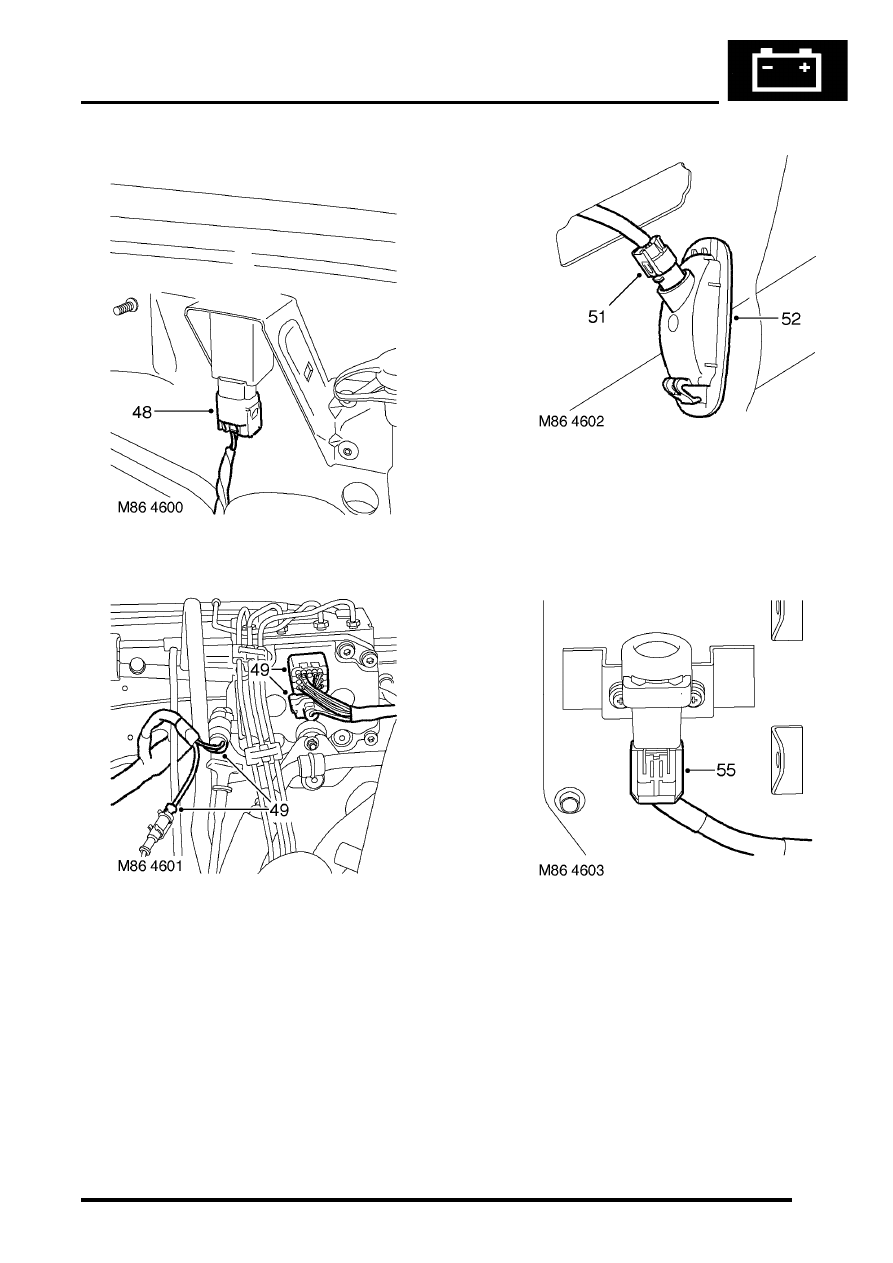

48. Disconnect multiplug from bonnet switch.

49. Disconnect 3 multiplugs from ABS  modulator

and multiplug from ABS sensor.

50. Release LH indicator repeater lamp.
51. Disconnect multiplug from repeater lamp.
52. Remove repeater lamp.
53. Attach draw string to repeater lamp  harness.
54. Pull harness into engine bay, remove  draw

string and secure.

55. Disconnect multiplug from fuel cut-off switch.
56. Remove plenum moulding.



 +

 HEATING AND VENTILATION,

REPAIRS, Plenum Air Intake.

HARNESSES

86-7-22 REPAIRS

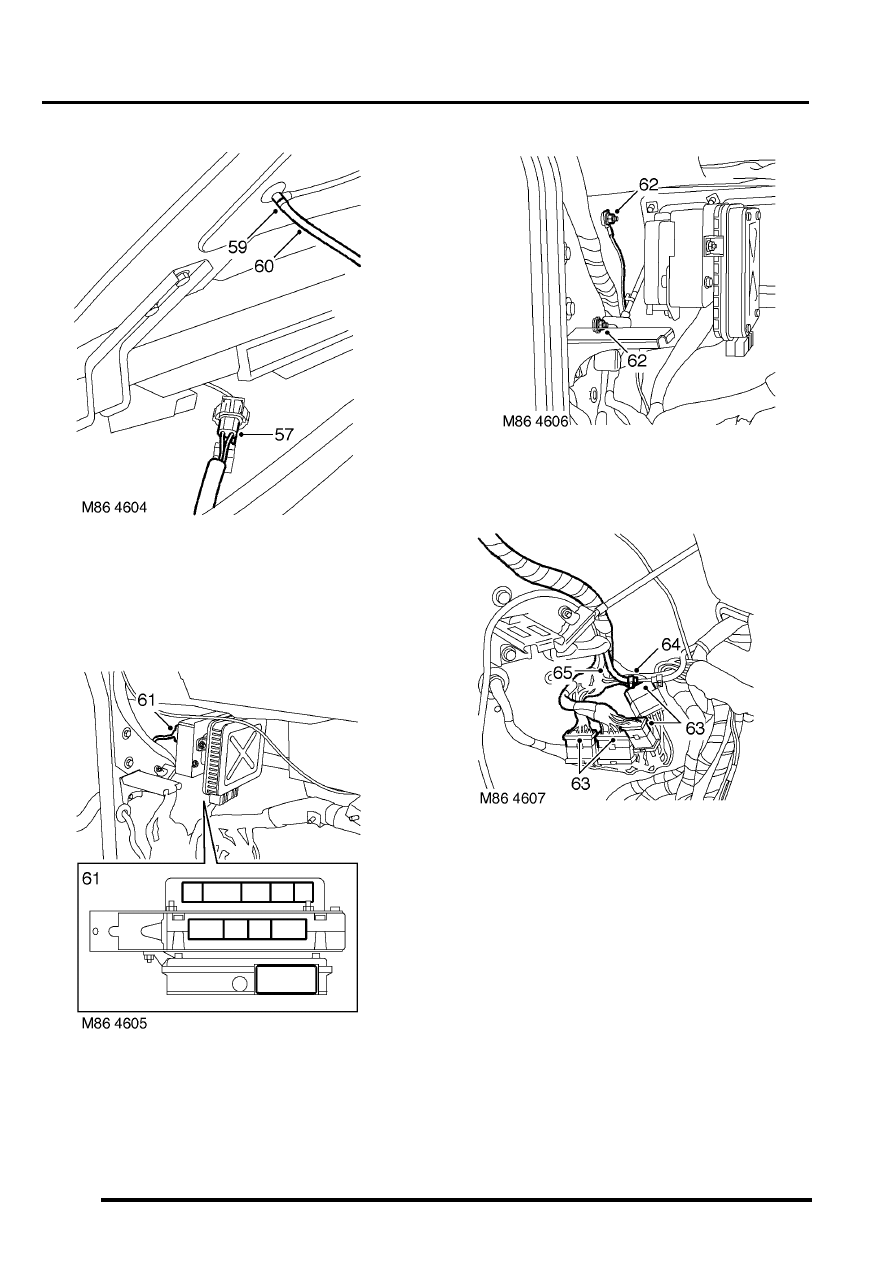

57. Disconnect and release 2 multiplugs from front

heated screen element.

58. Pull harness into engine bay.
59. Remove clip securing washer pipes to bonnet.
60. Disconnect pipe from bonnet.

61. Disconnect 11 multiplugs from ECU pack.

62. Remove 2 nuts securing earth headers to  LH

lower 'A' post.

63. Disconnect 4 multiplugs from body  harness.
64. Remove clip securing washer pipe located at

lower 'A' post

65. Remove pipe.
