LIGHTING

REPAIRS

86-2-7

4. Remove 4 screws and remove lamp.

Refit

1. Fit new lamp and secure with screws.
2. For LH lamp:Fit front bumper assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

3. For RH lamp: Connect multiplug to harness.

Fit wheel arch liner extension, secure to
bumper valance and liner with screws.

4. Lower vehicle.

Lamp - front fog from 03MY

$% 86.40.96

Remove

1. Remove the front bumper finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Trim finisher - bumper - front - from 03MY.

2. Remove 3 screws securing the fog lamp to the

bumper.

3. Disconnect the fog lamp multiplug and remove

the fog lamp.

Refit

1. Position the fog lamp to the bumper, connect

the multiplug and secure with screws.

2. Fit the front bumper finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Trim finisher - bumper - front - from 03MY.

LIGHTING

86-2-8

REPAIRS

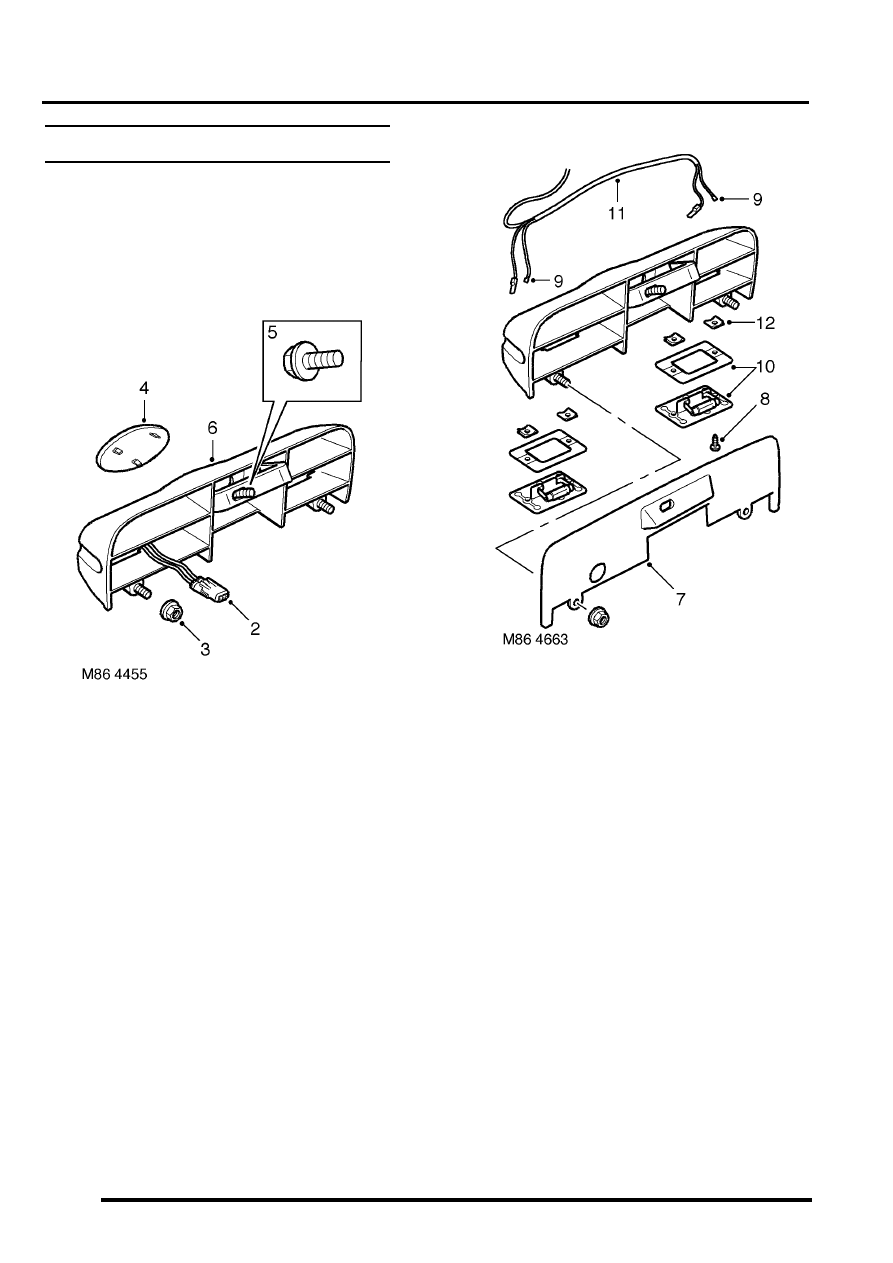

Housing - number plate lamp

$% 86.40.98

Remove

1. Remove tail door latch and motor.



 +

 DOORS, REPAIRS, Latch and motor

- tail door.

2. Disconnect lamps multiplug.
3. Remove 2 nuts securing housing to door.
4. Carefully release and remove Land Rover

badge from housing.

5. Remove bolt securing housing to door.
6. Remove housing from door.

7. Remove housing seal.
8. Remove 4 screws securing lamps to housing.
9. Disconnect 4 Lucar connectors from lamps.

10. Remove lamps and lamp seals.
11. Remove lamp harness from housing.
12. Remove 4 speed nuts from housing.

Refit

1. Fit 4 speed nuts to housing.
2. Fit lamp harness to housing.
3. Fit lamps and lamp seals.
4. Connect 4 Lucar connectors to lamps.
5. Fit 4 screws securing lamps to housing.
6. Position seal to housing.
7. Position housing and seal to tail door and

secure with bolt tightened to 3 Nm (2.2 lbf.ft).

8. Fit Land Rover badge to number plate  lamp

housing.

9. Fit nuts to number plate housing  and tighten to

3 Nm (2.2 lbf.ft).

10. Connect lamps multiplug.
11. Fit tail door latch and motor.



 +

 DOORS, REPAIRS, Latch and motor

- tail door.

LIGHTING

REPAIRS

86-2-9

Motor - headlamp levelling

$% 86.41.16

Remove

1. For RH headlamp levelling motor: Release

fixings and remove battery cover.

2. Remove headlamp access cover.

3. Release headlamp from adjuster pin sockets.

4. Rotate and remove motor from body panel.
5. Disconnect multiplug from motor.
6. Remove headlamp levelling motor.

Refit

1. Position new headlamp levelling motor and

connect multiplug.

2. Fit motor to body panel.
3. Fit headlamp to adjuster pins.
4. Check headlamp beam alignment.



 +

 LIGHTING, ADJUSTMENTS,

Headlamps beam alignment - up to 03MY.

5. Fit headlamp access cover.
6. For RH headlamp levelling motor: Fit and

secure battery cover with fixings.

LIGHTING

86-2-10 REPAIRS

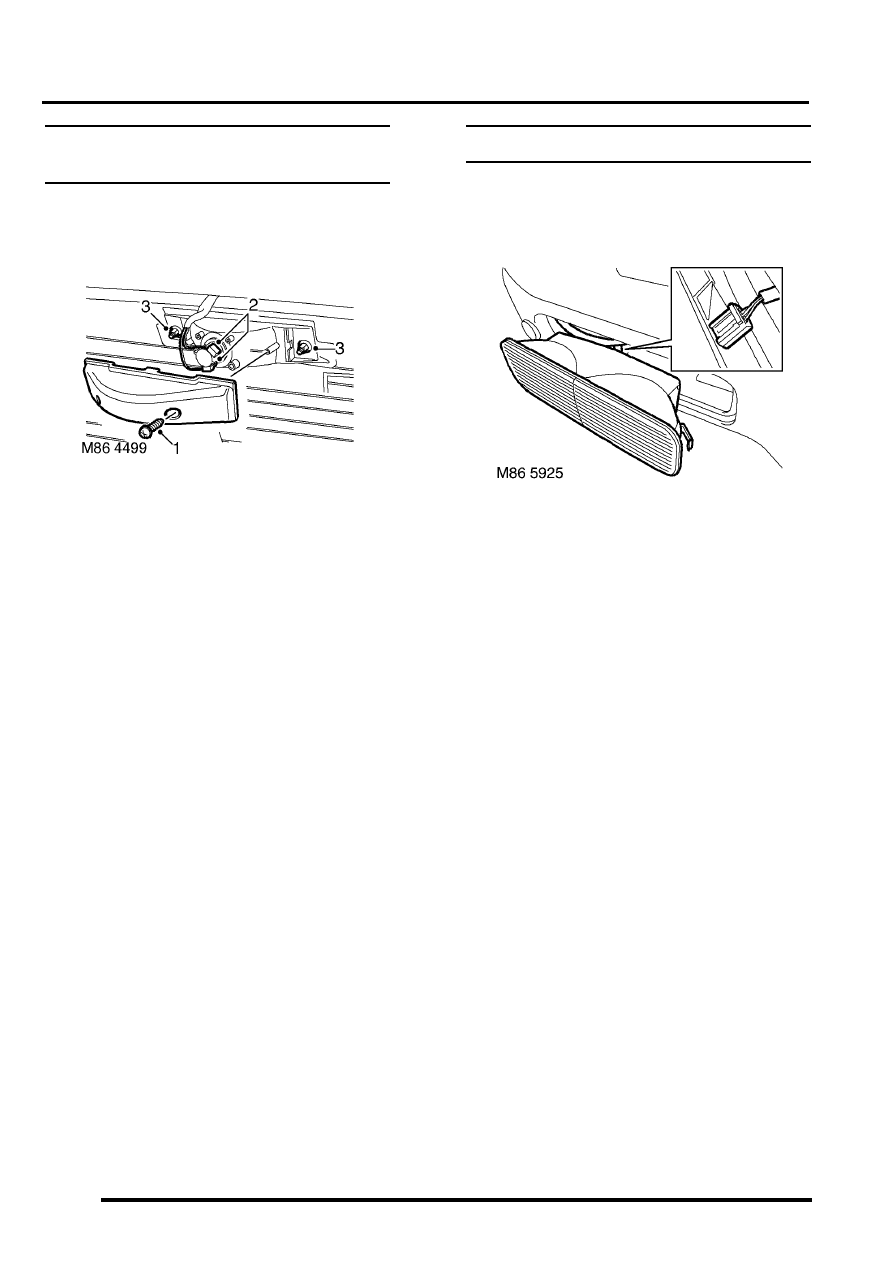

Lamp - stop - centre high mounted
(CHMSL)

$% 86.41.32

Remove

1. Remove 2 screws securing lamp cover  and

remove cover.

2. Disconnect Lucar connectors from lamp bulb

holder.

3. Remove 2 nuts securing lamp to rear  screen

and remove lamp.

Refit

1. Fit new lamp to screen and secure with  nuts.
2. Connect Lucar connectors to lamp bulb holder.
3. Fit lamp cover to lamp and secure with  screws.

Lamp - tail/flasher - bumper

$% 86.41.42

Remove

1. Release tail lamp from bumper.
2. Disconnect multiplug and remove lamp.

Refit

1. Position tail lamp, connect multiplug and

secure lamp to bumper.
