Discovery 2. Manual - part 286

HEATING AND VENTILATION

REPAIRS

80-15

REPAIRS

Heater control and fan switch

$% 80.10.02

Remove

1. Remove louvre panel assembly.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.

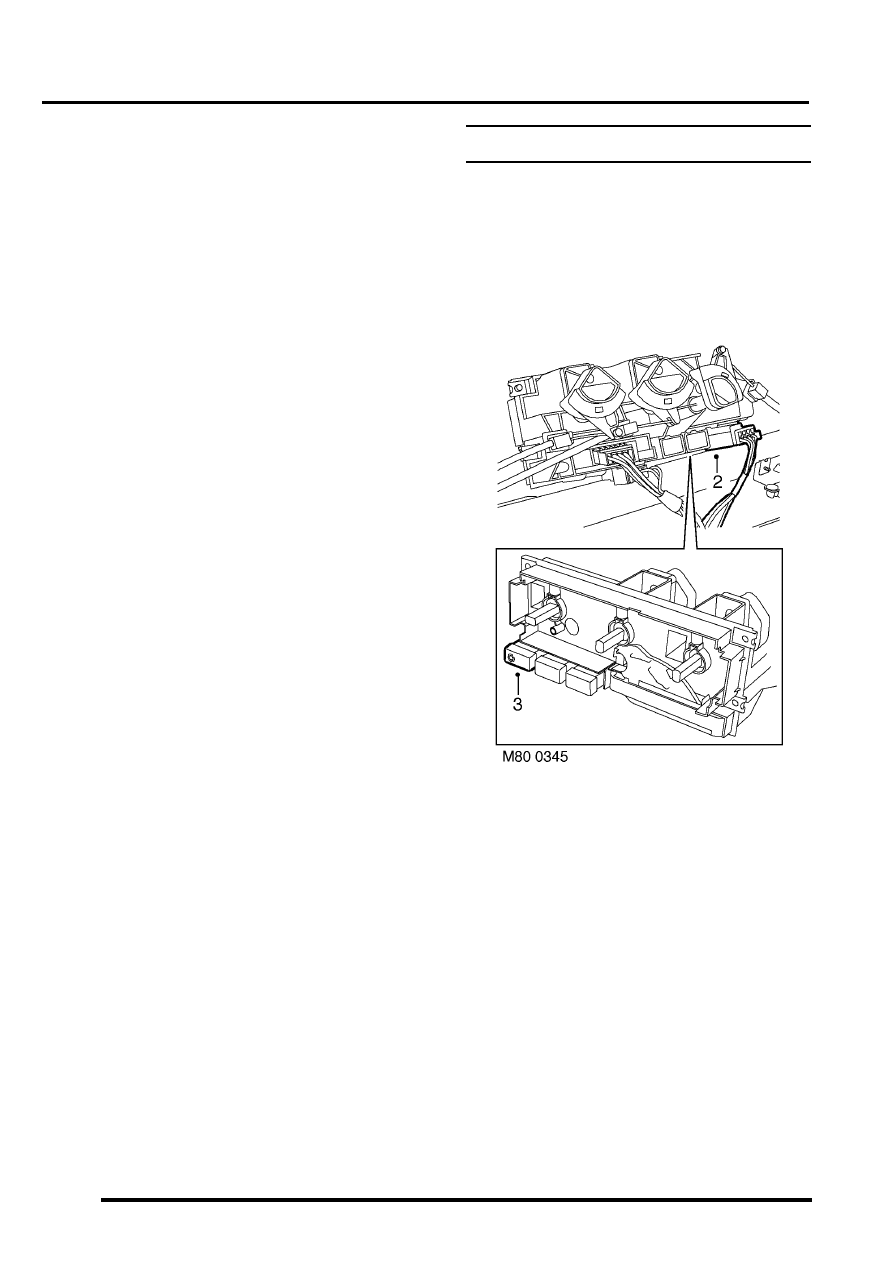

2. Release temperature and air distribution  cable

abutments from heater control housing  and
disconnect inner cables from controls.

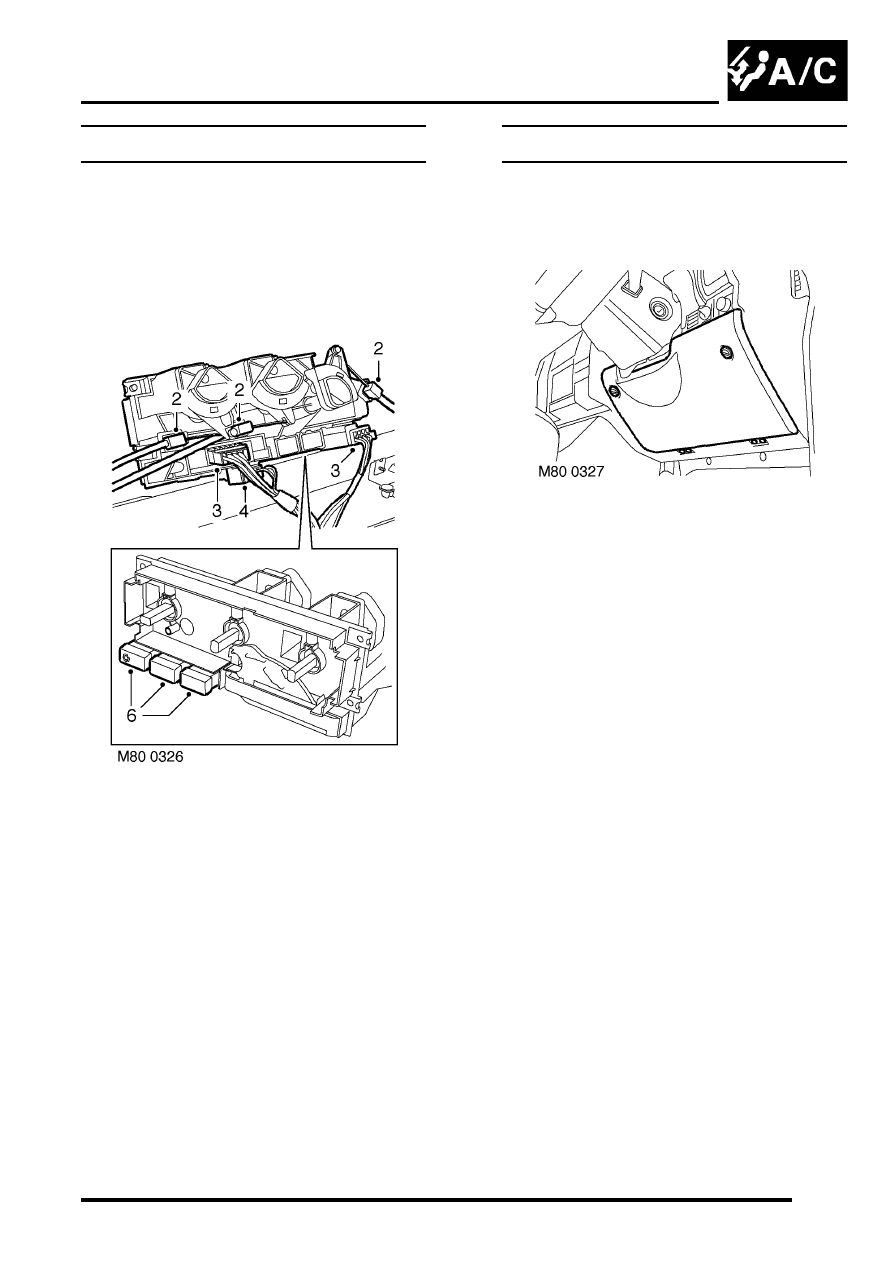

3. Disconnect multiplugs from switches.
4. Disconnect multiplug from control  illumination.
5. Remove heater control.
6. Remove 3 switches from heater control.

Refit

1. Fit switches to heater control housing.
2. Position heater control assembly and  connect

multiplugs to switches and  illumination.

3. Connect heater control cables and secure

outer cable abutments to casing.

4. Fit louvre panel assembly.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.

Cables - heater control

$% 80.10.06

Remove

1. Driver temperature control and air  flow

control cables:Release fixings and lower
fascia fuse box  access cover.

HEATING AND VENTILATION

80-16

REPAIRS

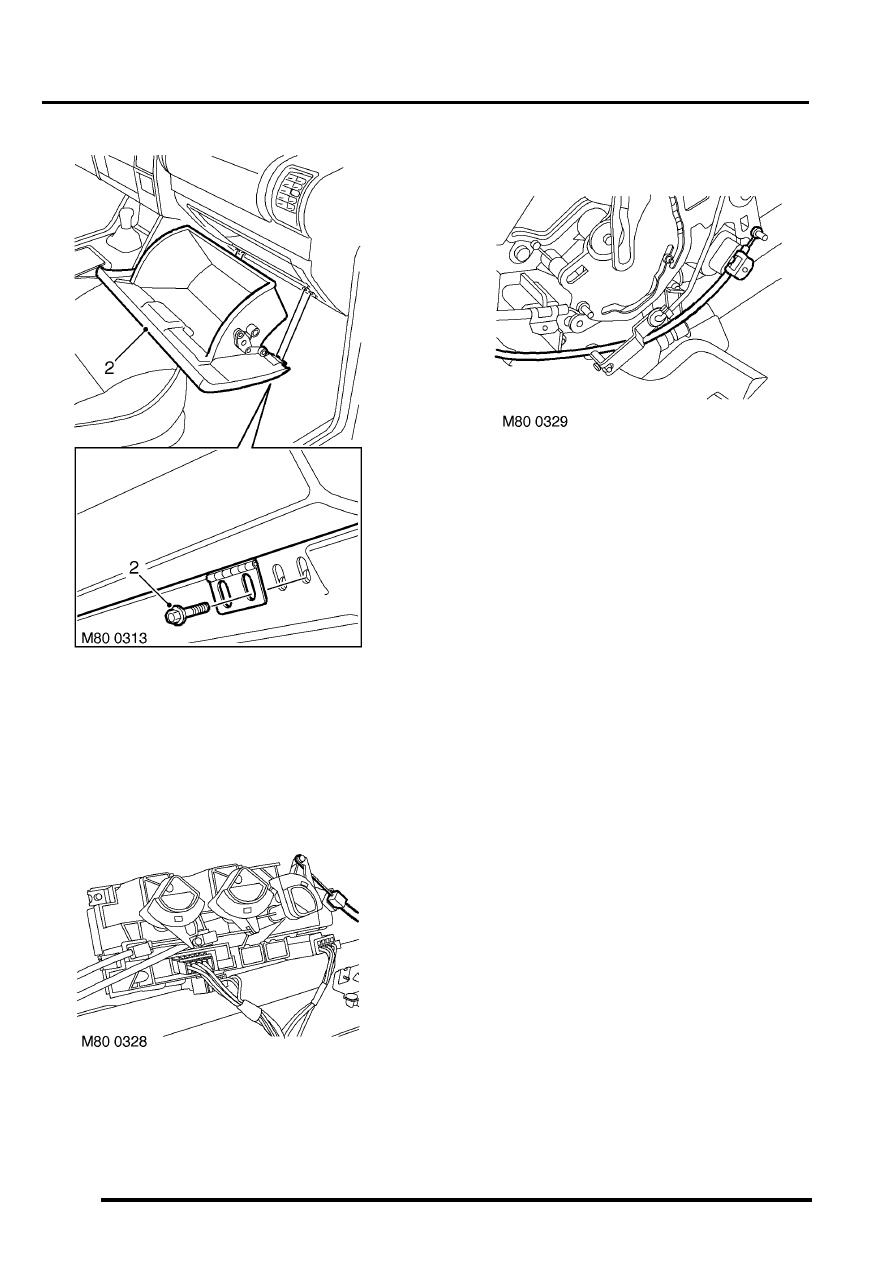

2. Passenger temperature control cable:

Remove 4 screws securing glove box, release
catch and remove glove box.

3. Remove louvre panel assembly.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.

4. Release control cable  abutment from control

housing and disconnect  inner cable from
control.

5. Release clip securing  control outer cable to

heater case and  disconnect inner cable from
flap lever.

6. Remove control cable.

Refit

1. Fit new control cable,  connect inner cable to

control and secure  abutment to control
housing.

2. Fit other end of inner cable to flap  lever.
3. Position control to maximum heat for

temperature control cables or demist for air
flow control cable, hold flap lever in fully  closed
position and secure outer cable in  clip on
heater casing.

4. Refit louvre panel assembly.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.

5. Driver temperature and air flow  control

cables:   Close fuse access cover and secure
fixings.

6. Passenger temperature control  cable: Refit

glove box and secure with bolts.

HEATING AND VENTILATION

REPAIRS

80-17

Servo - recirculation flap

$% 80.10.18

Remove

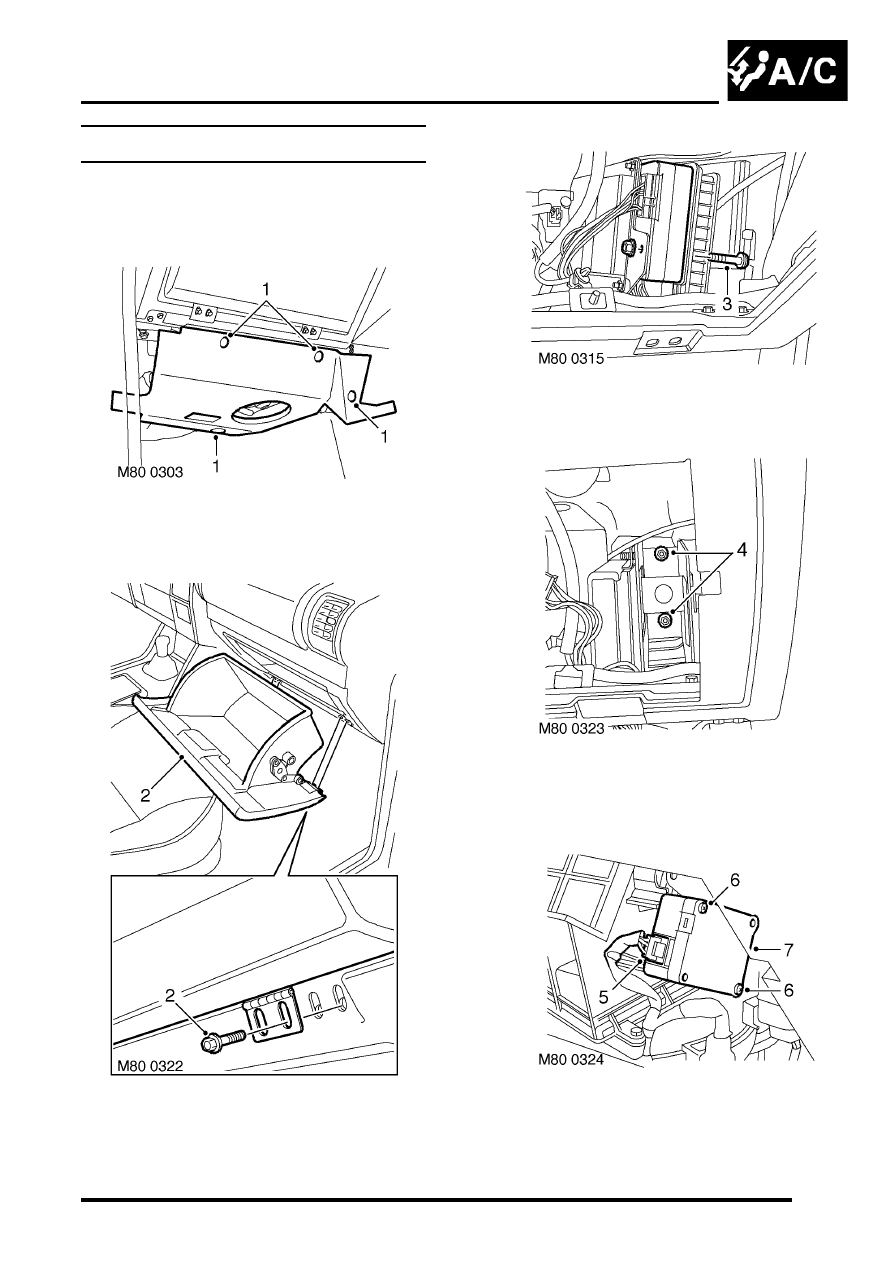

1. Remove 4 studs securing passenger toe board

and remove toe board.

2. Remove 4 screws securing glove box,  release

catch and remove glove box.

3. Remove bolt securing BCM, release BCM  from

retaining peg and lower BCM.

4. Remove 2 nuts securing ECU assembly and

lower ECU assembly to gain access to servo
screws.

5. Disconnect multiplug from servo.
6. Remove 2 screws securing servo.
7. Release servo, disconnect operating  lever and

remove servo.

HEATING AND VENTILATION

80-18

REPAIRS

Refit

1. Position servo and connect operating  lever.
2. Fit and tighten screws securing servo.
3. Connect multiplug to servo.
4. Position ECU assembly, fit and tighten  nuts.
5. Position BCM, fit and tighten bolt.
6. Position toe board and secure with  studs.
7. Position glove box, fit and tighten  screws.

Switch - recirculation control

$% 80.10.21

Remove

1. Remove louvre panel assembly.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.

2. Disconnect multiplug from recirculation switch.
3. Remove recirculation switch from heater

control panel.

Refit

1. Fit recirculation switch to heater  control panel

and connect multiplug.

2. Fit louvre panel assembly.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.
