PANEL REPAIRS

REPAIRS 77-2-37

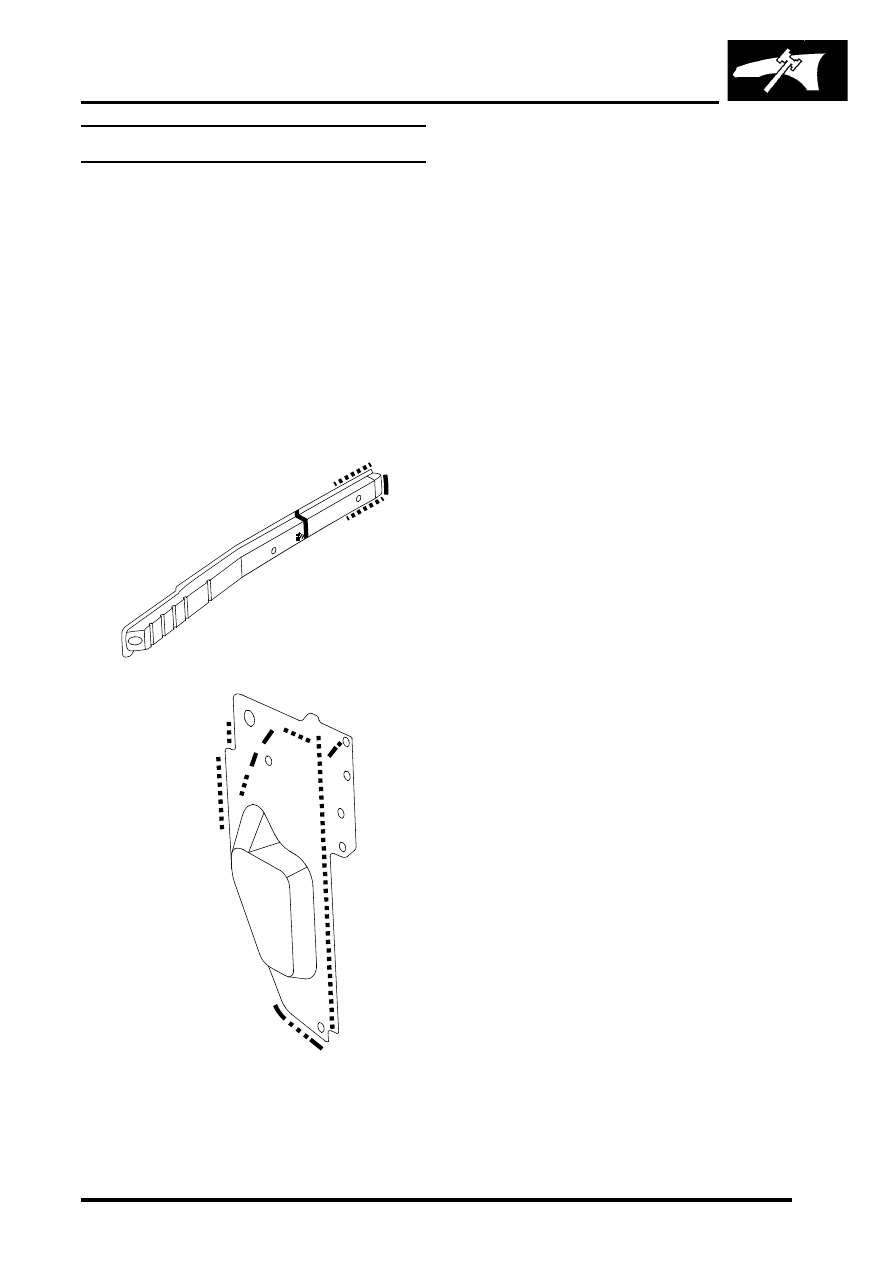

Dash side assembly

NOTE: In this procedure, the front wing, 'A' post
assembly and the valance outer reinforcement (rear
section) are replaced in conjunction with the dash
side assembly.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove 'A' post assembly.



 +

 PANEL REPAIRS, REPAIRS, 'A' post

assembly.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit 'A' post assembly.



 +

 PANEL REPAIRS, REPAIRS, 'A' post

assembly.

2. Connect leads/multiplug to alternator.
3. Connect battery leads, negative lead last..

M77 1691

M77 1696B

PANEL REPAIRS

77-2-38 REPAIRS

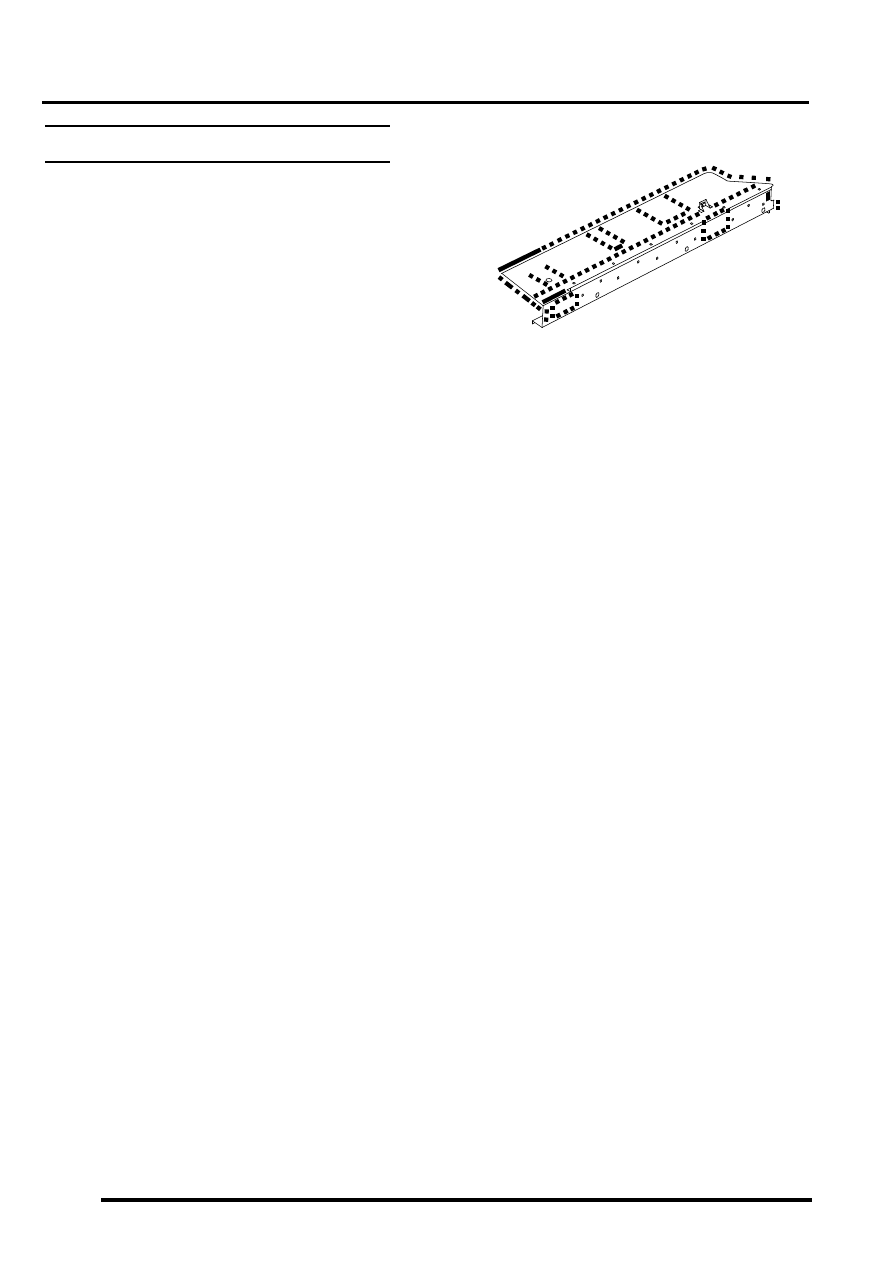

Sill outer assembly

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove RH or LH front wing.



 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - up to 03MY.

4. Remove RH or LH front door.



 +

 DOORS, REPAIRS, Door - front.

5. Remove RH or LH rear door.



 +

 DOORS, REPAIRS, Door - rear.

6. Remove RH or LH sill finisher.
7. Remove RH or LH  'A' post inner lower

finishers.

8. Remove RH or LH front seat.



 +

 SEATS, REPAIRS, Seat - front.

9. LH side: Remove power amplifier and EAT

ECU.


 +

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

10. RH side: Remove CD autochanger.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

11. Remove rear seats.



 +

 SEATS, REPAIRS, Seat - rear.

12. Remove RH or LH front seat belt.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Seat belt - front.

13. Remove tread plates from front and rear door

apertures.

14. Release carpet and position aside.
15. Remove front and rear door aperture seals.
16. Release relevant wiring from 'A' post, 'B/C' post

and sill areas, and position aside.

17. Remove loadspace lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - side - loadspace.

18. RH side: Remove lower ACE accelerometer.



 +

 FRONT SUSPENSION, REPAIRS,

Accelerometer - ACE - lower.

19. LH side: Remove SLS air compressor unit.



 +

 REAR SUSPENSION, REPAIRS,

Compressor unit - air - SLS.

20. Models with rear A/C: Recover refrigerant

from A/C system and remove A/C pipes from
LH sill.


 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery,
recycling and recharging.

21. Remove 2 bolts securing body to chassis.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit 2 bolts securing body to chassis and tighten

to 45 Nm (33 lbf.ft).

2. Models with rear A/C: Fit A/C pipes to sill and

recharge A/C system.


 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery,
recycling and recharging.

3. LH side: Fit SLS air compressor unit.



 +

 REAR SUSPENSION, REPAIRS,

Compressor unit - air - SLS.

4. RH side: Fit lower ACE accelerometer.



 +

 FRONT SUSPENSION, REPAIRS,

Accelerometer - ACE - lower.

5. Fit loadspace lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - side - loadspace.

6. Fit relevant wiring to 'A' post, 'B/C' post and sill

areas.

7. Fit front and rear door door aperture seals.
8. Fit carpet and secure into position.
9. Fit tread plates to front and rear door apertures.

10. Fit front seat belt.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Seat belt - front.

11. Fit rear seats.



 +

 SEATS, REPAIRS, Seat - rear.

12. LH side: Fit CD autochanger.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

13. RH side: Fit power amplifier and EAT ECU.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

14. Fit front seat.



 +

 SEATS, REPAIRS, Seat - front.

15. Fit  'A' post inner lower finishers.

M77 1716A

PANEL REPAIRS

REPAIRS 77-2-39

16. Fit sill finisher.
17. Fit rear door.



 +

 DOORS, REPAIRS, Door - rear.

18. Fit front door.



 +

 DOORS, REPAIRS, Door - front.

19. Fit front wing.



 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - up to 03MY.

20. Connect leads/multiplug to alternator.
21. Connect battery leads, negative lead last.

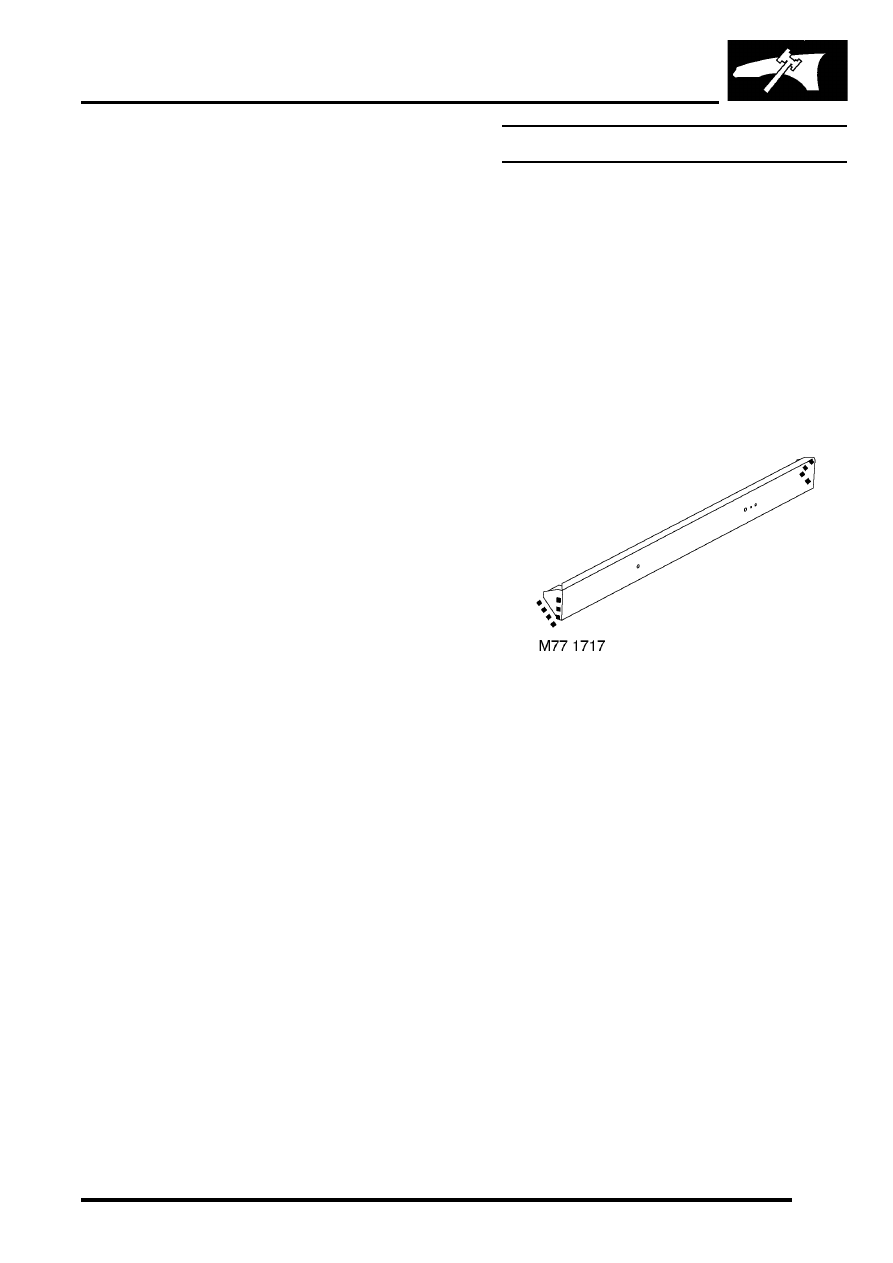

Sill inner assembly

NOTE: In this procedure, the sill outer assembly is
replaced in conjunction with the sill inner assembly.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove sill outer assembly.



 +

 PANEL REPAIRS, REPAIRS, Sill

outer assembly.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit sill outer assembly.



 +

 PANEL REPAIRS, REPAIRS, Sill

outer assembly.

2. Connect leads/multiplug to alternator.
3. Connect battery leads, negative lead last.

PANEL REPAIRS

77-2-40 REPAIRS

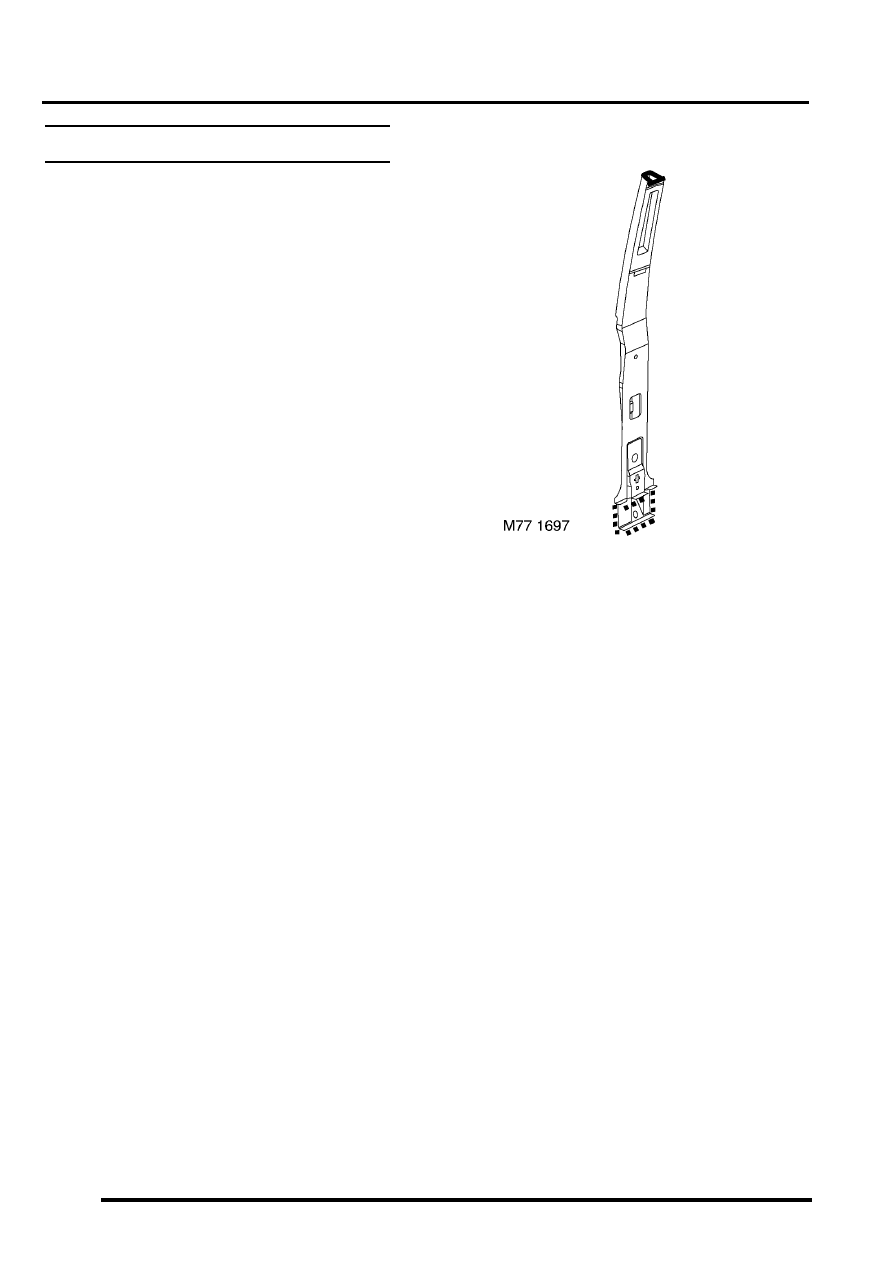

'B/C' post assembly

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove RH or LH rear door.



 +

 DOORS, REPAIRS, Door - rear.

4. Remove front door striker from 'B/C' post.
5. Remove RH or LH sill finisher.
6. Remove RH or LH front seat.



 +

 SEATS, REPAIRS, Seat - front.

7. RH side: Remove power amplifier.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

8. LH side: Remove CD autochanger.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

9. Remove RH or LH front seat belt.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Seat belt - front.

10. Remove RH or LH rear seat.



 +

 SEATS, REPAIRS, Seat - rear.

11. Remove head lining.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining.

12. Remove tread plate from front and rear door

apertures.

13. Release carpet from fixings and position aside.
14. Remove front and rear door door aperture

seals.

15. Release relevant wiring from 'B/C' post and sill

areas and position aside.

16. Remove side drip rail finisher.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

2. Before welding 'B/C' post to roof, apply

'Heat shrink paste' to roof area to avoid heat
damage to paintwork.
