Filter - high pressure - ACE

$% 60.60.21

CAUTION: The ACE hydraulic system is
extremely sensitive to the ingress of dirt or
debris. The smallest amount could render the
system unserviceable. It is imperative that the
following precautions are taken.

l

ACE components are thoroughly cleaned
externally before work commences;

l

all opened pipe and module ports are
capped immediately;

l

all fluid is stored in and administered
through clean containers.

Remove

1. Raise vehicle on a ramp.
2. Position container to collect fluid  spillage.

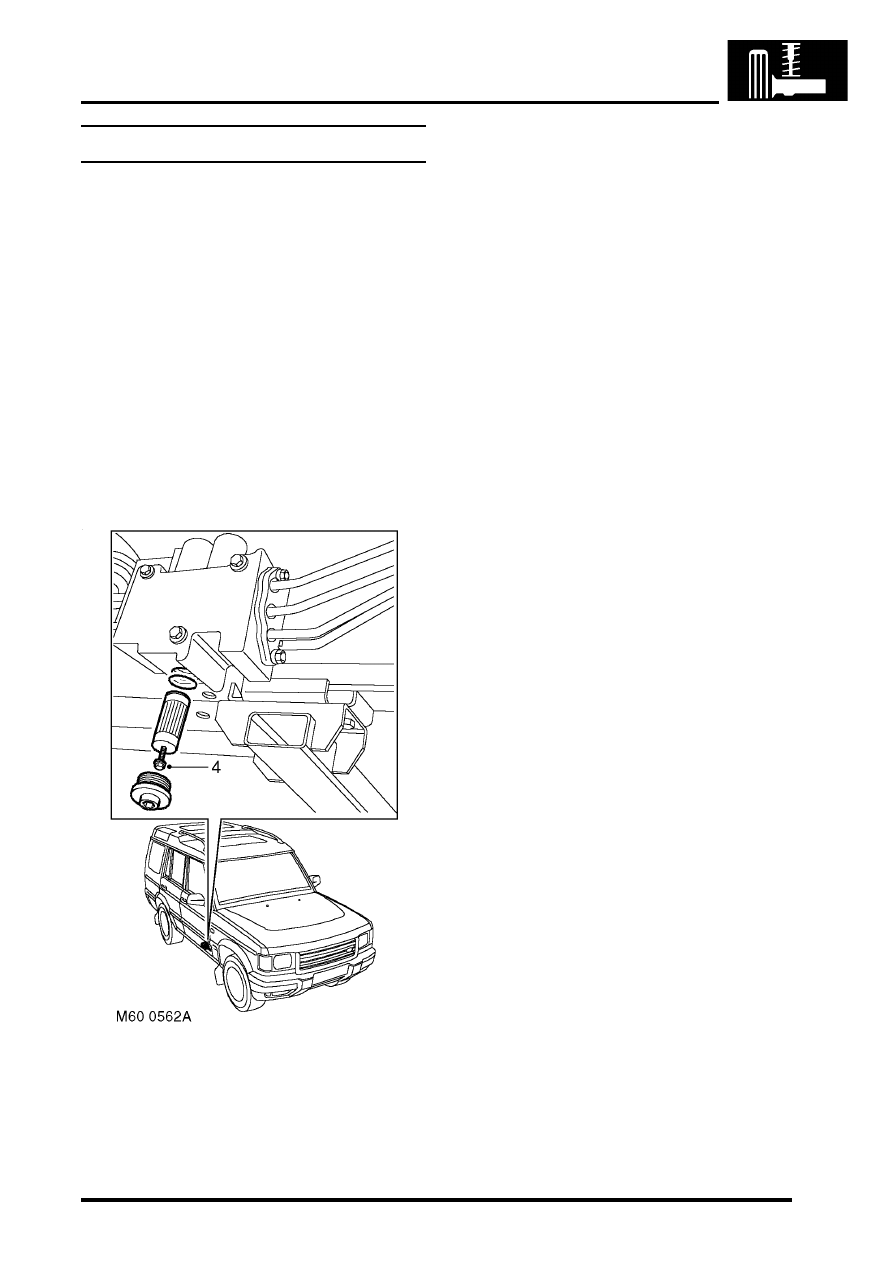

3. Remove filter cap and discard  'O' ring.
4. Fit M6 bolt into base of filter and pull on bolt to

remove filter from valve block. Do not turn
filter in valve block.

CAUTION: Always fit plugs to open
connections to prevent contamination.

Refit

1. Ensure new filter has 'O' ring fitted, then fit filter

to valve block.

2. Fit new 'O' ring to filter cap. Fit cap and tighten

to 35 Nm (26 lbf.ft).

3. Lower vehicle.
4. Check fluid level in ACE/PAS reservoir.



 +

 FRONT SUSPENSION,

ADJUSTMENTS, Fluid level check - ACE
system.

5. Start and run engine for 2 minutes, then re-

check fluid level in ACE/PAS reservoir.


 +

 FRONT SUSPENSION,

ADJUSTMENTS, Fluid level check - ACE
system.

FRONT SUSPENSION

60-48

REPAIRS

Pressure transducer - ACE

$% 60.60.22

CAUTION: The ACE hydraulic system is
extremely sensitive to the ingress of dirt or
debris. The smallest amount could render the
system unserviceable. It is imperative that the
following precautions are taken.

l

ACE components are thoroughly cleaned
externally before work commences;

l

all opened pipe and module ports are
capped immediately;

l

all fluid is stored in and administered
through clean containers.

Remove

1. Raise vehicle on a ramp.

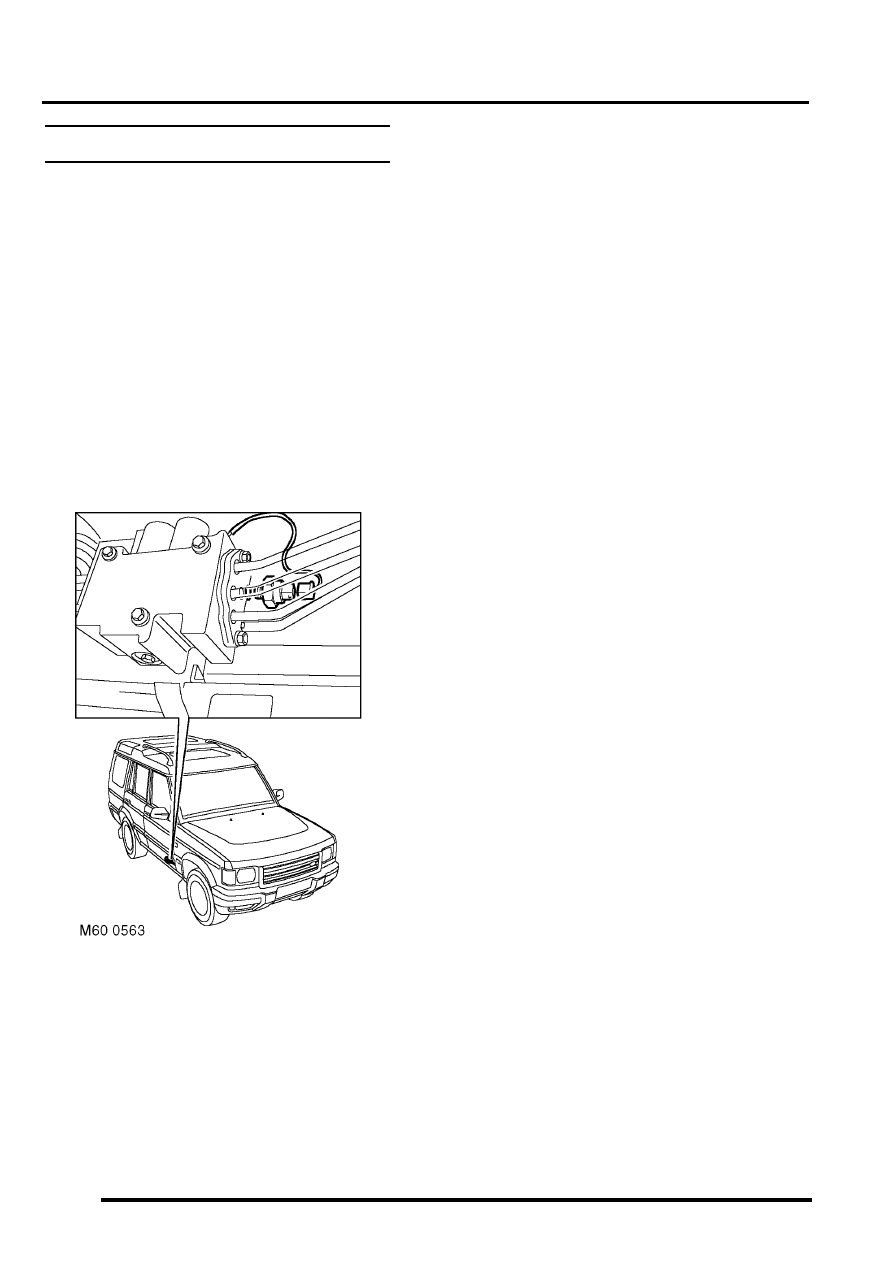

2. Disconnect multiplug from transducer.
3. Position container to collect fluid  spillage.
4. Remove pressure transducer and discard 'O'

ring.

CAUTION: Always fit plugs to open
connections to prevent contamination.

Refit

1. Ensure pressure transducer and port in valve

block is clean.

2. Fit new 'O' ring to pressure transducer. Fit and

tighten pressure transducer to 20 Nm  (15
lbf.ft).

3. Connect multiplug to pressure transducer.
4. Renew ACE high pressure filter.



 +

 FRONT SUSPENSION, REPAIRS,

Filter - high pressure - ACE.

5. Lower vehicle.

FRONT SUSPENSION

REPAIRS

60-49

Solenoid - pressure control valve - ACE

$% 60.60.23

Remove

1. Raise vehicle on a ramp.

2. Disconnect multiplug from solenoid.
3. Remove cap securing solenoid to pressure

control valve and discard 'O' ring.

4. Remove solenoid from pressure control valve

and discard 'O' ring from base of valve.

Refit

1. Ensure solenoid and pressure control valve are

clean.

2. Fit new 'O' ring to base of pressure control

valve.

3. Fit solenoid to pressure control valve, with

arrow on solenoid pointing away from valve
block and connector in correct position.

4. Fit new 'O' ring to solenoid securing cap. Fit cap

and tighten to 11 Nm (8 lbf.ft).

5. Connect multiplug to solenoid.
6. Lower vehicle.

Solenoid - directional control valve - ACE

$% 60.60.24

Remove

1. Raise vehicle on a ramp.

2. Disconnect multiplug from solenoid.
3. Loosen cap securing solenoid to directional

control valve.

4. Remove 3 bolts securing valve block to

chassis, lower block sufficiently only  to remove
solenoid.

5. Remove cap securing solenoid to directional

control valve and discard 'O' ring.

6. Remove solenoid from directional control valve

and discard 'O' ring from base of valve.

Refit

1. Ensure solenoid and directional control valve

are clean.

2. Fit new 'O' ring to base of directional control

valve.

3. Fit solenoid to directional control valve, with

arrow on solenoid pointing up and connector in
correct position.

4. Fit new 'O' ring to solenoid securing cap. Fit cap

to solenoid but do not tighten at this stage.

5. Fit 3 bolts securing valve block  to chassis and

tighten to 18 Nm (13 lbf.ft) .

6. Tighten solenoid securing cap to 11 Nm (8

lbf.ft) .

7. Connect multiplug to solenoid.
8. Lower vehicle.

FRONT SUSPENSION

60-50

REPAIRS

Pipe assembly - valve block to  front
actuator - ACE

$% 60.60.31

Introduction

CAUTION: The ACE hydraulic system is
extremely sensitive to the ingress of dirt or
debris. The smallest amount could render the
system unserviceable. It is imperative that the
following precautions are taken.

l

ACE components are thoroughly cleaned
externally before work commences;

l

all opened pipe and module ports are
capped immediately;

l

all fluid is stored in and administered
through clean containers.

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

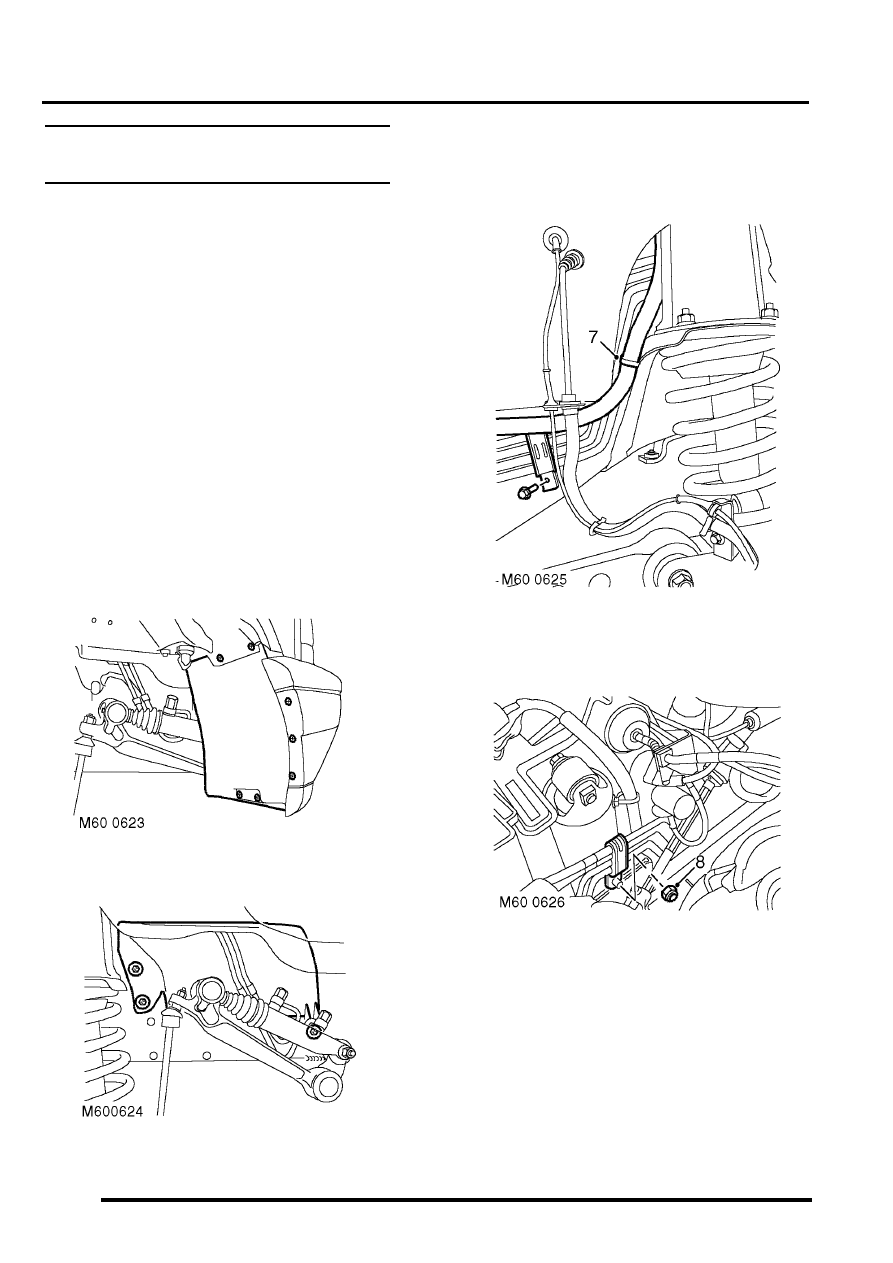

2. Remove RH front road wheel.

3. Remove 7 screws securing RH front wheel arch

liner extension and remove extension.

4. Remove 3 screws securing splash shield  and

remove shield.

5. Position containers under valve block  and

actuator to collect fluid spillage.

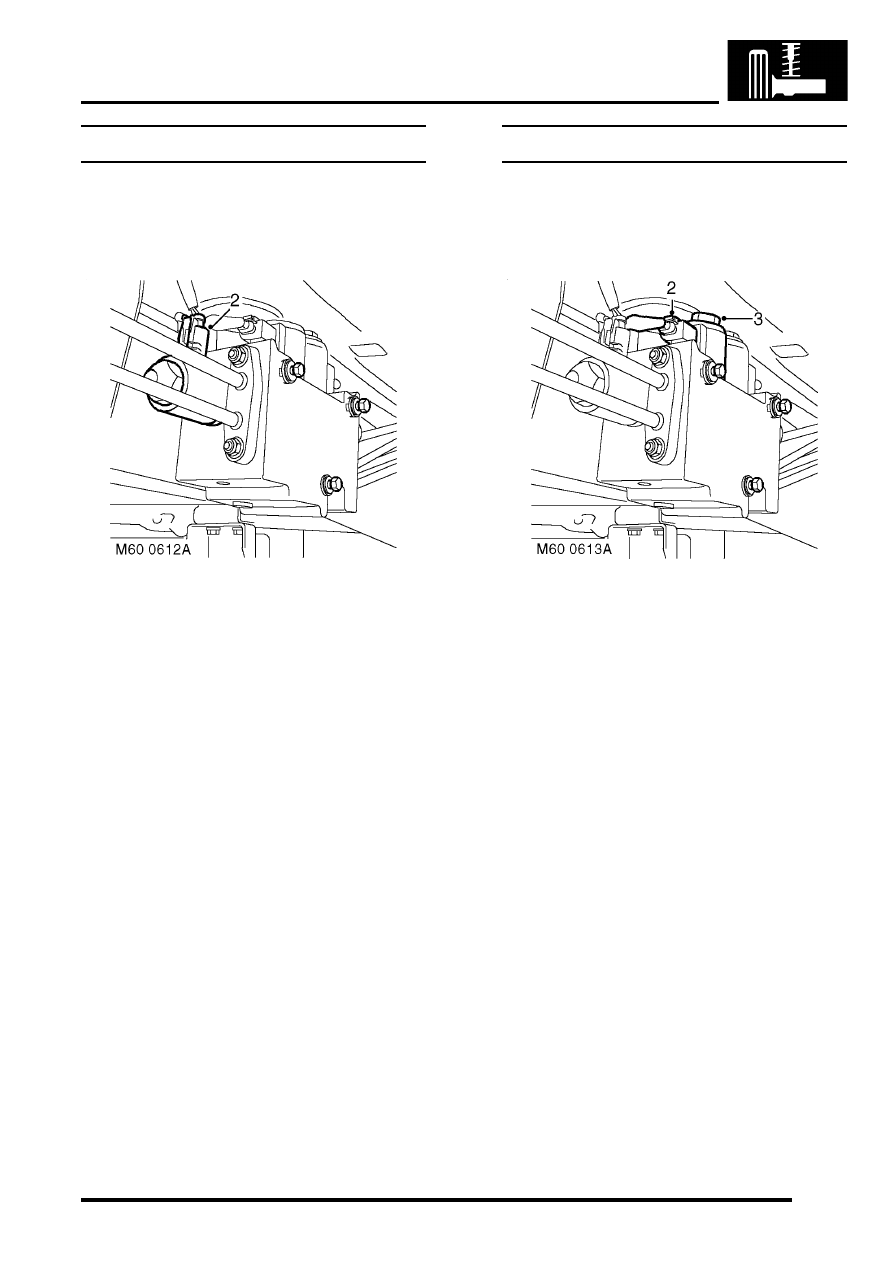

6. Remove bolt securing pipe clamp to  chassis

and remove clamp.

7. Release harness strap from suspension turret

and position harness aside.

8. Remove nut securing pipe clamp to bracket on

suspension turret and remove clamp.
