TRANSFER BOX - LT230SE

OVERHAUL

41-67

31. Clean threads of differential lock warning lamp

switch(es).

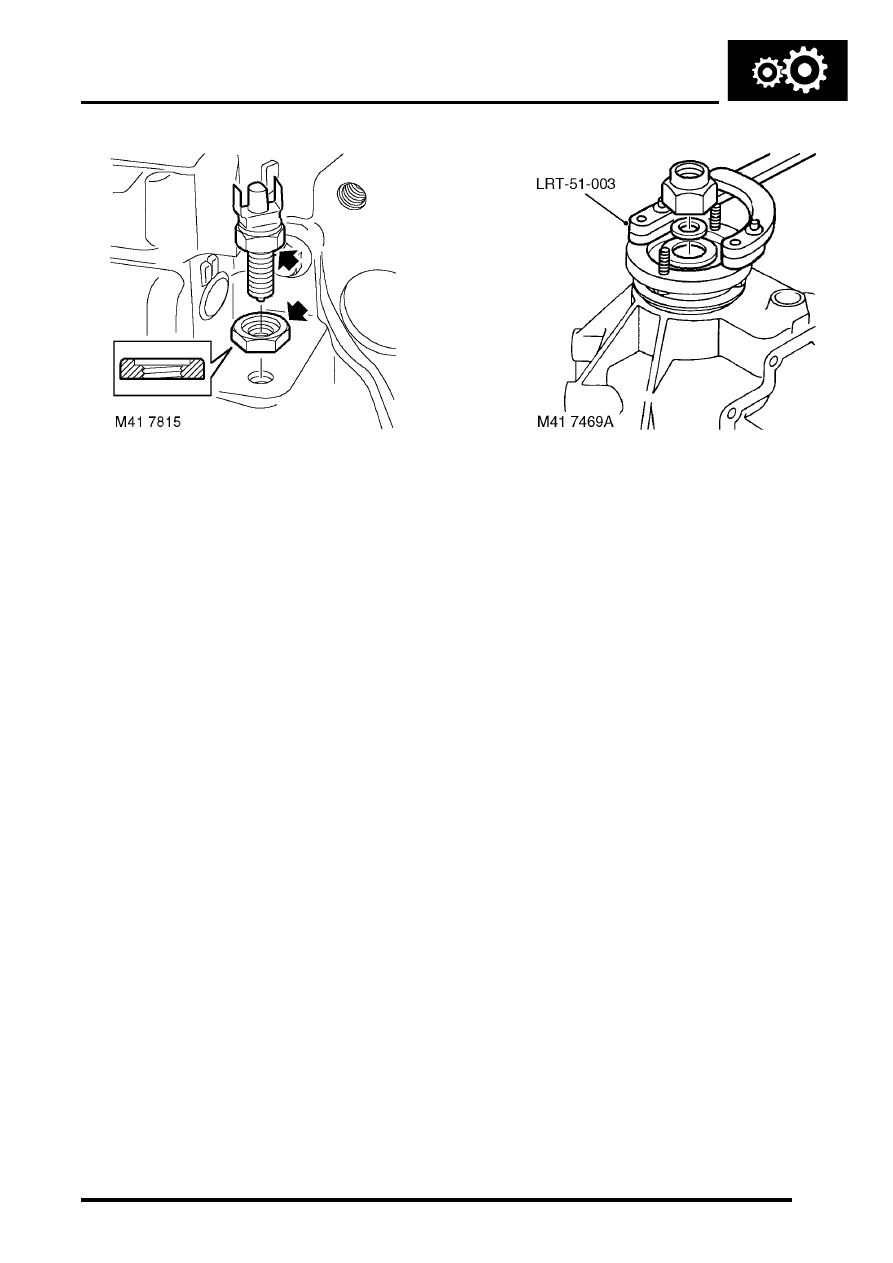

32. Uo to 03 Model year: Fit nut to switch head

with counterbore positioned towards  switch
head.  The nut acts as a spacer to ensure
that  switch setting is correct. Always
ensure that nut is fully tightened  to switch
head (no gap).

33. Uo to 03 Model year: Apply sealant, Part No.

STC 50552 to threads of differential warning
lamp switch.

34. Uo to 03 Model year: Position switch into front

output housing until nut bottoms  out on
housing, tighten nut to 11 Nm (8 lbf.ft).

35. 03 Model Year onwards: Fit new aluminium

sealing washers to differential lock warning
lamp switches.

CAUTION: Ensure that replacement
washers are the same thickness as the
originals.

36. 03 Model Year onwards: Apply sealant, Part

No. STC 50552 to threads of both switches.

37. 03 Model Year onwards: Fit switches and

tighten to 25 Nm (18 lbf.ft).

38. If fitted: Operate differential lock selector lever

and  check that detent ball can be felt to
positively engage/disengage with  grooves in
shaft.

39. Up to 03 Model Year: Screw plug in or out until

setting is correct

40. Apply sealant, Part No. STC 4600 to mating

face of differential lock selector side cover.

41. Apply sealant, Part No. STC 50552 to threads

of side cover bolts.

42. Position differential lock selector side cover to

front output shaft housing, fit bolts and tighten
25 Nm (18 lbf.ft).

43. Fit output flange, new felt and steel washers

and new retaining nut.

44. Using tool LRT-51-003 to restrain  flange,

tighten output flange nut to 162 Nm  (119 lbf.ft).

TRANSFER BOX - LT230SE

41-68

OVERHAUL

Input gear/bearing

$% 41.20.60

Disassembly

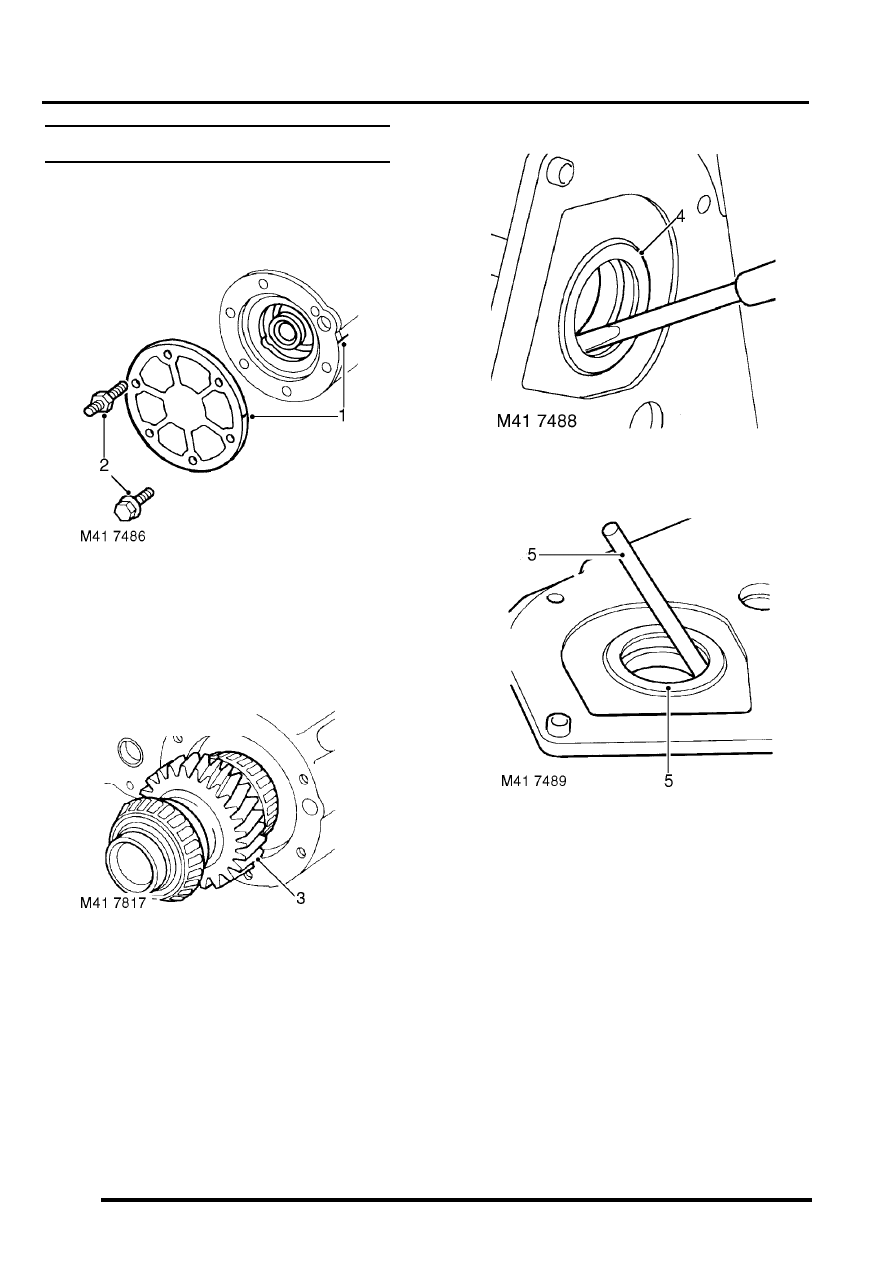

1. Make alignment marks between cover  plate/

bearing housing and main casing.

2. Remove 5 bolts and stud nut securing cover/

bearing housing to main  casing. Remove cover
and bearing housing.

3. Remove input gear assembly.

4. Remove and discard oil seal from main casing.

5. Drift out bearing track from main  casing.

TRANSFER BOX - LT230SE

OVERHAUL

41-69

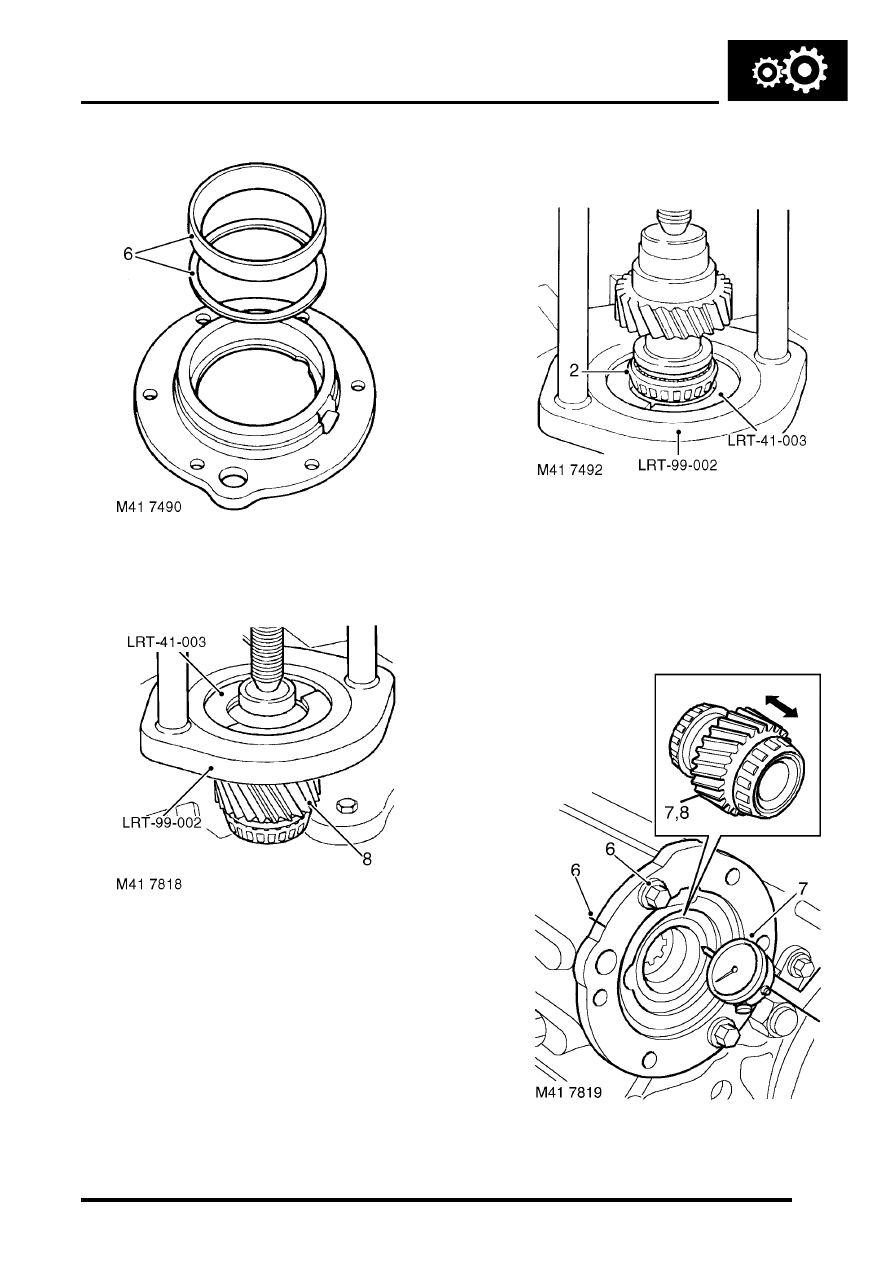

6. Drift out bearing track from housing and  collect

selective shim.

7. Position tool LRT-99-002 to vice.
8. Assemble tool LRT-41-003 to bearing,  position

input gear to hand press and  remove bearing.

9. Repeat procedure for remaining bearing.

Reassembly

1. Clean input gear, cover/bearing housing  and

main casing.

2. Using tool LRT-99-002  and LRT-41-003  fit

new bearings to input gear.

3. Using a suitable mandrel, fit bearing  track to

main casing.

4. Fit a 3.15 mm (0.12 in) thick shim to  bearing

housing and using a suitable  mandrel fit
bearing track to housing.

5. Position input gear to main casing.

6. Fit bearing housing, ensuring reference  marks

are aligned, secure bearing housing with  2
bolts and tighten to 25 Nm (18 lbf.ft).

TRANSFER BOX - LT230SE

41-70

OVERHAUL

7. Position dial gauge with stylus  contacting input

gear, push input gear  rearwards and zero
gauge.

8. Push input gear forwards and note gauge

reading.

9. Calculate thickness of shim required  using the

formula - A+B+C=D where:

l

A= Thickness of installed shim - 3.15 mm
(0.12 in)

l

B= Recorded end-float.

l

C= Required pre-load - 0.05 mm (0.002 in).

l

D= Thickness of shim required.

10. If an alternative shim is required to  establish

correct pre-load,  fit an alternative shim.  Shims
are available from 3.15 to 4.00 mm  (0.12 to
0.16 in) thickness, in increments of 0.05 mm
(0.002 in).


11. Remove 2 bolts, remove bearing housing  and

input gear.

12. Lubricate input gear and bearings with

recommended oil.

13. Position input gear into main casing.
14. Apply sealant, Part No. STC 4600to bearing

housing and cover.

15. Apply sealant, Part No. STC 50552 to threads

of cover bolts and stud nut.

16. Position bearing housing/cover, align reference

marks and tighten bolts and stud nut by
diagonal  selection to 45 Nm (33 lbf.ft).

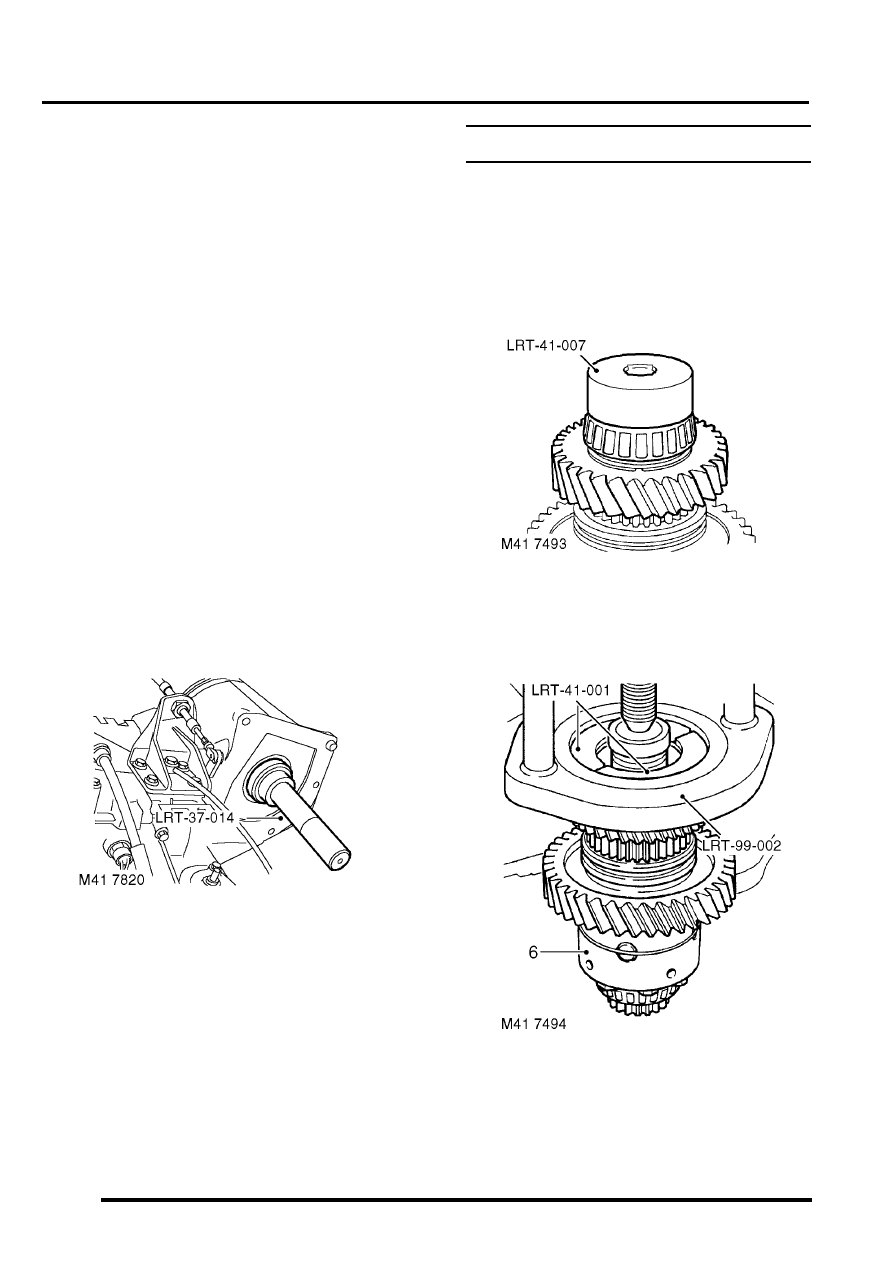

17. Using tool LRT-37-014  fit new input shaft oil

seal.

CAUTION: Oil seal must be fitted dry.

Low gear - differential

$% 41.20.62

Disassembly

1. Remove differential.



 +

 TRANSFER BOX - LT230SE,

OVERHAUL, Dog clutch - differential lock.

2. Secure differential in a soft jawed  vice.

3. Release staking from bearing retaining  nut.
4. Using tool LRT-41-007 remove and  discard

bearing retaining nut.

5. Position tool LRT-99-002. to a vice.
6. Position tool LRT-41-001 around rear

differential bearing, position differential  to tool
LRT-99-002  and press off  bearing.
