Discovery 2. Manual - part 135

TRANSFER BOX - LT230SE

OVERHAUL

41-43

OVERHAUL

Intermediate gear assembly

$% 41.20.10

Disassembly

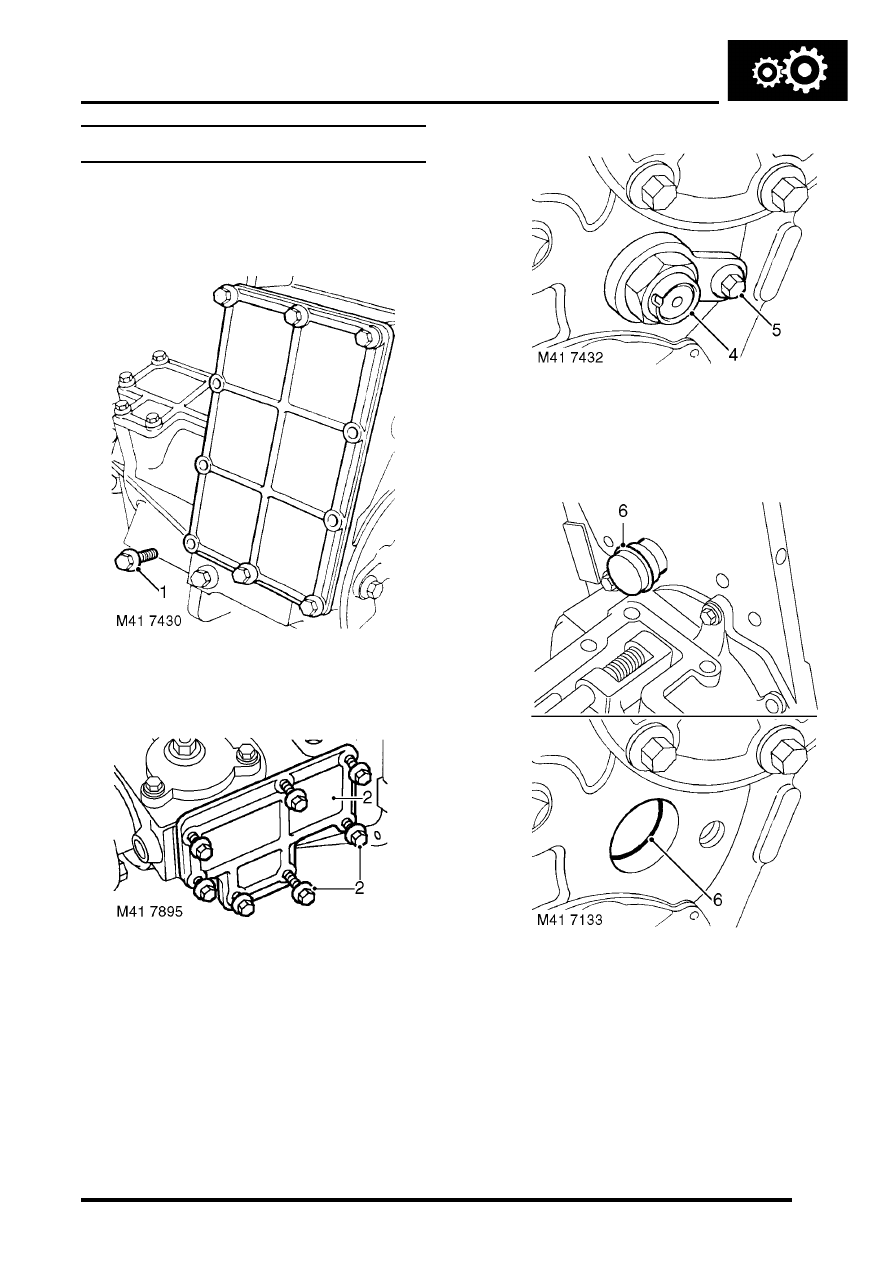

1. Remove and discard 10 bolts securing  bottom

cover, remove cover.

2. Remove 7 bolts securing  differential lock

selector side cover.

3. Remove side cover.

4. Release staking from intermediate shaft  nut,

remove and discard nut.

5. Remove bolt securing intermediate shaft

retaining plate, remove plate.

6. Remove intermediate shaft and discard  2 'O'

rings.

TRANSFER BOX - LT230SE

41-44

OVERHAUL

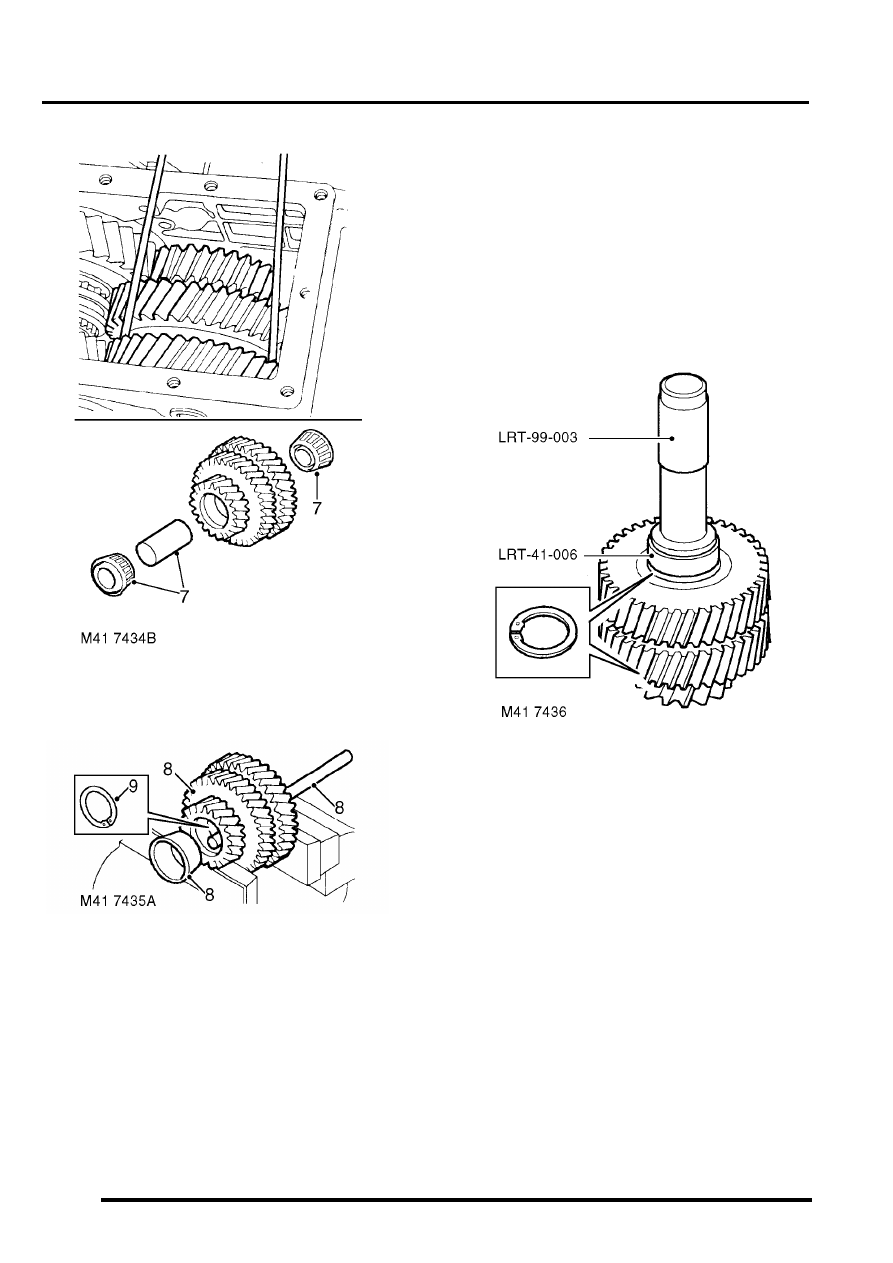

7. Remove intermediate gear assembly and

collect bearings and selective spacer.

8. Secure gear assembly in a soft jawed  vice and

using a suitable drift, remove and  discard
bearing tracks.

9. Up to 03 Model Year:Remove and discard

circlips.

Reassembly

1. Up to 03 Model Year:Clean gears, bearings,

circlips, shaft and mating faces of front output
housing, side and bottom covers.

Note: Intermediate gear cluster and bearing
assemblies fitted to 03 Model Year boxes may
be fitted as replacements to pre 03 Model Year
boxes.

2. 03 Model Year onwards:Clean gears,

bearings and shaft.

3. Up to 03 Model Year: Fit new circlips and

using tools LRT-99-003 and LRT-41-006 fit
bearing tracks  to intermediate gear, ensuring
that the  bearing tracks are fully seated against
the  circlips.

TRANSFER BOX - LT230SE

OVERHAUL

41-45

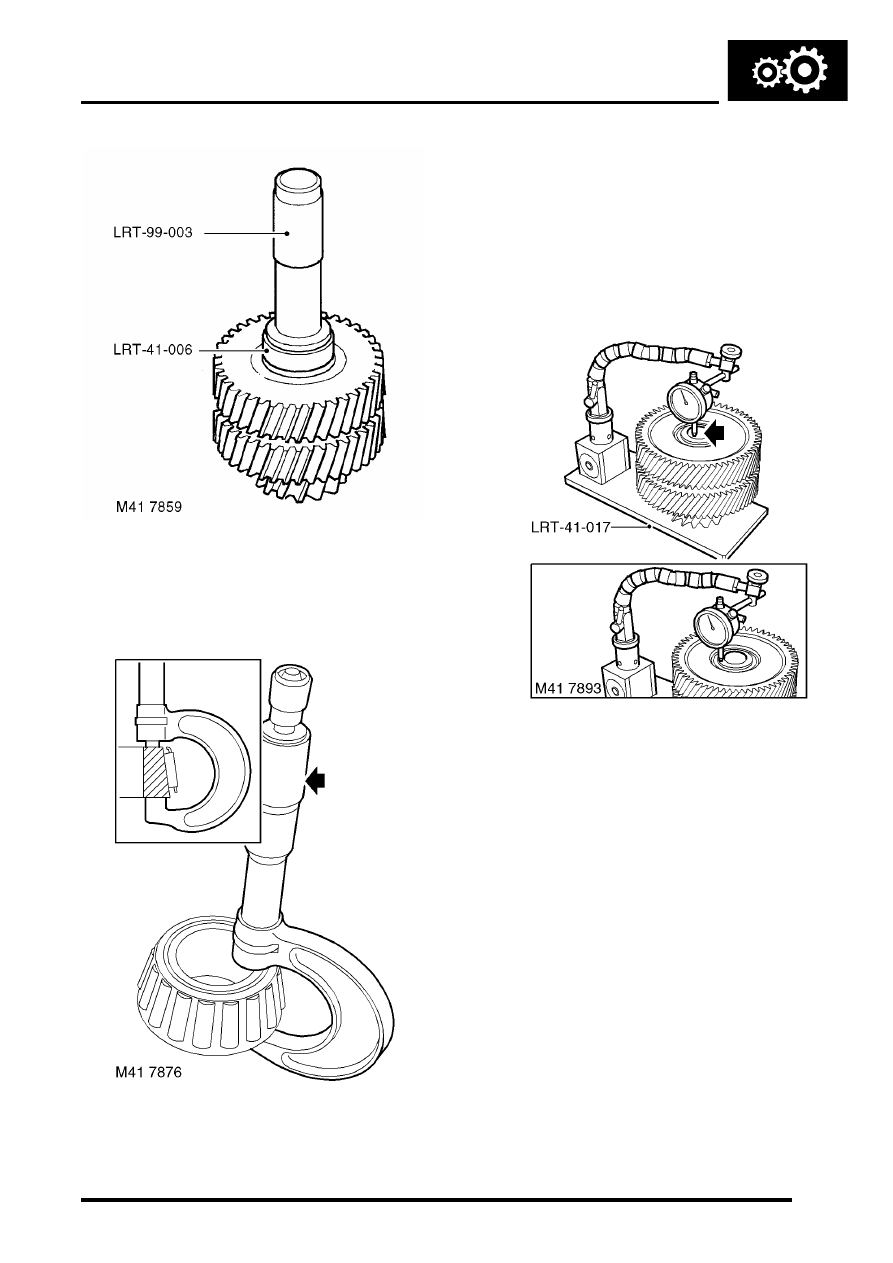

4. 03 Model Year onwards: Using tools LRT-99-

003 and LRT-41-006, fit bearing tracks to
intermediate gears ensuring that tracks are fully
seated against shoulders in gears.

5. Using a micrometer, measure the width of  each

bearing inner track.

6. Record each reading as measurement 'A'  and

'B', both measurements should fall  within the
range of 21.95 to 22.00 mm (0.864 to 0.866 in).

7. Fit inner bearing track 'A' onto  tool LRT-41-017

and position  intermediate gear cluster onto
bearing 'A'.

8. Fit inner bearing track 'B' to  intermediate gear,

apply finger pressure to  bearing inner track
and rotate  intermediate gear 5 to 10 turns to
settle in  bearing rollers.

9. Attach a DTI to base of tool LRT-41-017 , zero

gauge on top of tool post and take 2
measurements at  180

°

 of the step height

between the top of the tool post  and the
bearing inner track. Take an average of the two
readings and record this as measurement 'C'.
Measurement 'C' should be in the range of  0.15
to 0.64 mm (0.006 to 0.025 in).

10. Using the formula 103.554 mm (4.0769 in) -'A'-

'B'-'C',  calculate the length of bearing spacer
required. From the result of the calculation
round DOWN to the nearest length of spacer
available to give a correct bearing pre-load  of
0.005 mm (0.002 in).  40 spacers are
available ranging in length from  58.325 mm
(2.296 in) to 59.300 mm (2.335 in) rising in
increments of  0.025 mm (0.001 in).

11. Remove intermediate gear assembly from tool

LRT-41-017.

12. Lubricate and fit bearings and  selected spacer

to intermediate gear.

13. Position tool LRT-41-004 through  bearings

and spacer.

TRANSFER BOX - LT230SE

41-46

OVERHAUL

14. Lubricate and fit 'O' rings to main  casing and

intermediate shaft.

15. With assistance, position intermediate  gear

assembly and fit intermediate shaft.

16. Rotate shaft until retaining plate can  be located

on flat on shaft.

17. Apply sealant, Part No. STC 50552 to threads

of retaining plate bolt,  tighten bolt to  25 Nm (18
lbf.ft).

18. Fit new intermediate shaft nut and  tighten to 88

Nm (65 lbf.ft).Do not stake nut at this stage.

19. Select neutral.

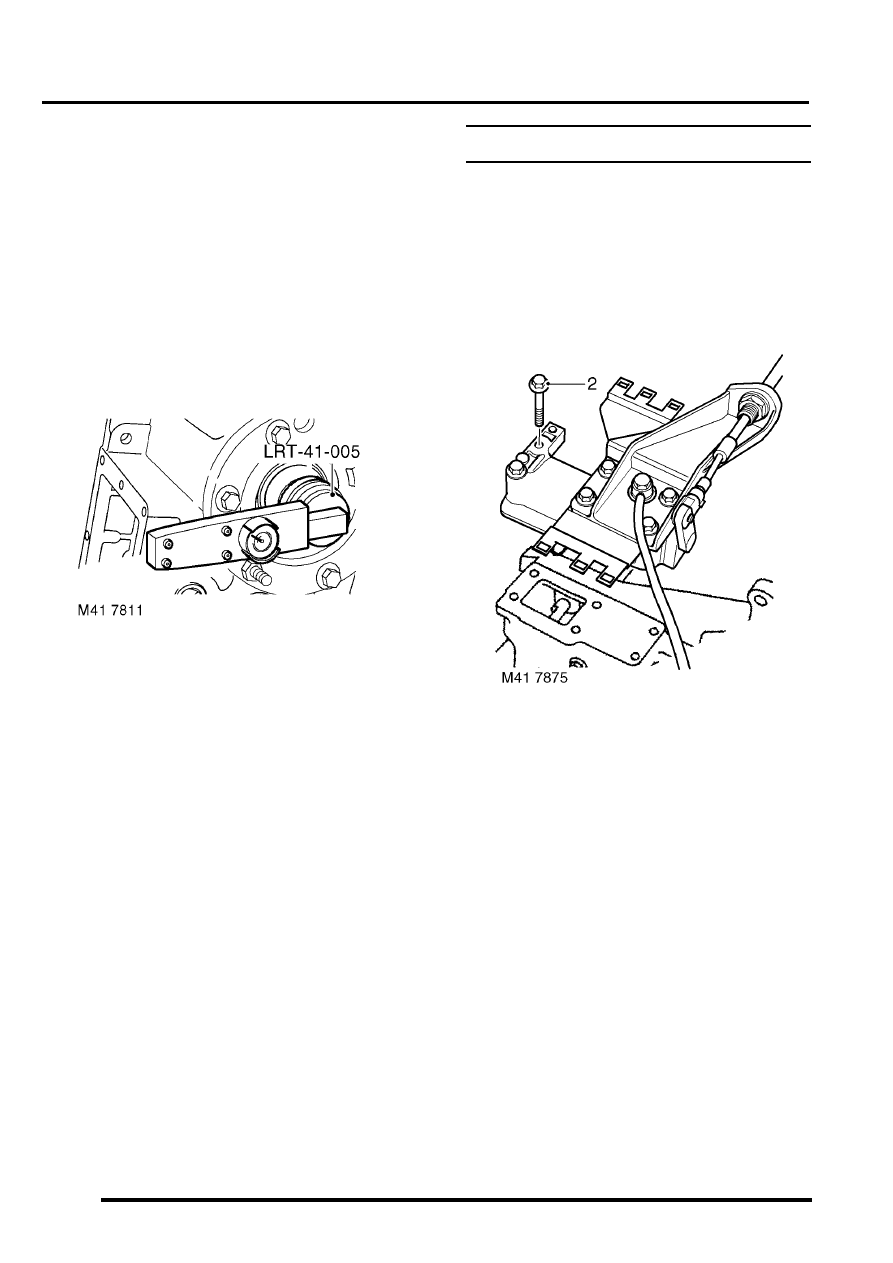

20. Screw a suitable bolt into tapped hole of tool

LRT-41-005.

21. Insert tool  LRT-41-005  in end of mainshaft.
22. Using a suitable torque meter on tool   LRT-41-

005, check torque to turn of gear train. Torque
to turn =  2.2 Nm (19 lbf.ft).  If torque to turn
figure is incorrect,  repeat intermediate gear
bearing pre-load setting and re-check.

23. On completion, remove tool   LRT-41-005 and

stake flange of nut into recess on intermediate
shaft.

24. Clean transfer box bottom and side  covers.
25. Apply sealant, Part No. STC 4600 to bottom

and side covers.

26. Clean bottom and side cover bolt threads.
27. Apply sealant, Part No. STC 50552 to bolt

threads.

28. Position side cover and tighten  bolts to 25 Nm

(18 lbf.ft).

29. Position bottom cover and tighten  bolts to 25

Nm (18 lbf.ft).

Differential assembly

$% 41.20.13

Remove

1. Remove intermediate gear cluster.



 +

 TRANSFER BOX - LT230SE,

OVERHAUL, Intermediate gear assembly.

2. Remove 6 bolts securing high/low cross shaft

housing, multiplug bracket and cable bracket to
front output shaft housing; remove brackets
and housing.
