TRANSFER BOX - LT230SE

DESCRIPTION AND OPERATION

41-19

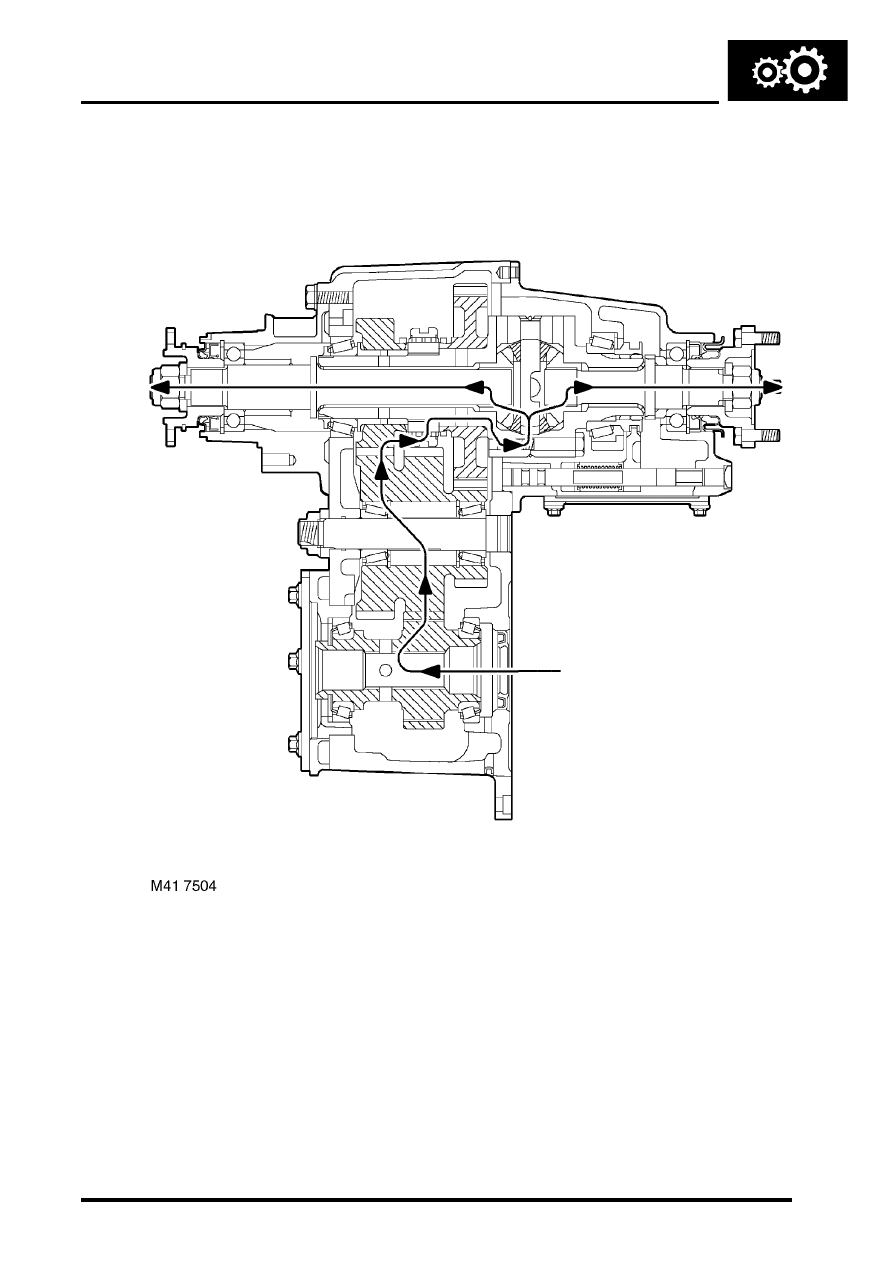

Power flow - transfer box in HIGH ratio

Up to 03 Model Year section shown, from 03MY similar

The gearbox output shaft transmits power to the mainshaft input gear which is in constant mesh with one of the
intermediate gears. The intermediate gears are in constant mesh with the high and low range output gears running
on the differential rear shaft.

Power is transmitted to the output shafts via the differential assembly by locking either the high or low range gears to
the differential rear shaft. This is achieved by means of the high/low selector fork, sleeve and splined hub.

TRANSFER BOX - LT230SE

ADJUSTMENTS

41-21

ADJUSTMENTS

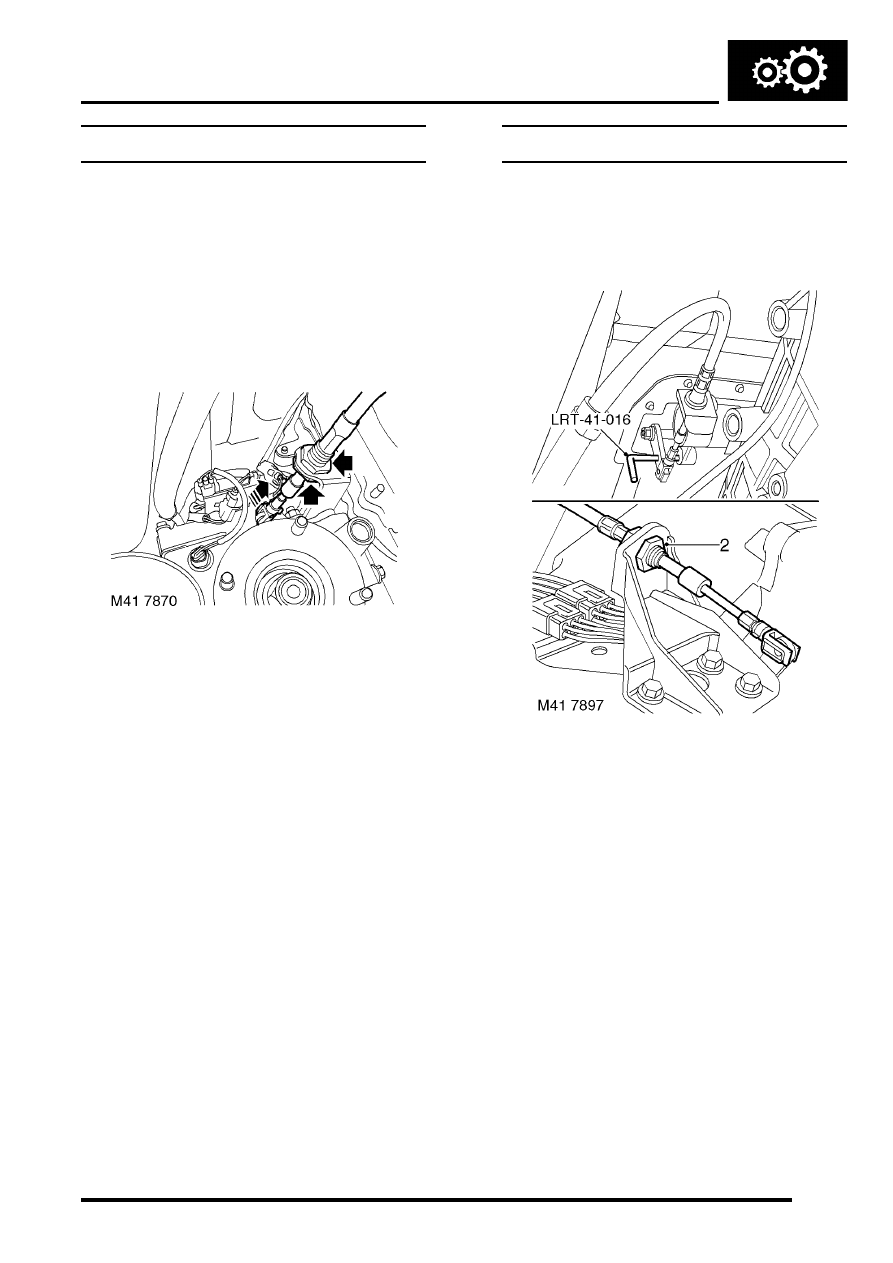

Cable - selector - differential lock - adjust

$% 41.20.11

Check

1. Check operation of differential lock selection

and adjust cable if required.

Adjust

1. Remove front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

2. Loosen locknuts securing outer cable to

abutment bracket.

3. Move differential lock selector lever to non

differential lock position.

4. Move differential lever on transfer gearbox fully

forward to rotate selector shaft anti-clockwise
into the non differential lock detent position.

CAUTION: Should the lever move past the
detent, allow it to move back into the non
differential lock detent position before
adjusting the cable.

5. Without moving levers, simultaneously tighten

differential lock outer cable locknuts either side
of the abutment bracket to 30 Nm (22 lbf.ft).

6. Fit front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

Cable - high/low selector

$% 41.20.46

Adjust

1. Raise vehicle on ramp.

2. Using a suitable crows foot spanner,  loosen

lock nuts securing outer cable to  abutment
bracket.

3. Select high range by moving lever on  transfer

gearbox fully forward.

4. Insert tool LRT-41-016 through hole  in selector

lever and housing. This ensures selector
lever is in the  high range position.

5. Check that tool LRT-41-016 is a sliding fit in

selector lever and housing.

6. Simultaneously tighten  high/low selector cable

lock nuts either side of abutment  bracket to 30
Nm (22 lbf.ft) .

7. Remove tool LRT-41-016 from gear  selector

lever and housing.

8. Lower vehicle on ramp.
