Discovery 2. Manual - part 120

MANUAL GEARBOX - R380

OVERHAUL

37-37

Reassembly

1. Clean input shaft and bearing/oil seal recess in

front cover.

2. Lubricate a new input shaft oil seal with

gearbox oil.

3. Fit oil seal using a suitable mandrel.
4. Using a press and a suitable mandrel, fit

bearing outer track in  front cover.

5. Using a press and a suitable mandrel, fit pilot

bearing outer  track to input shaft.

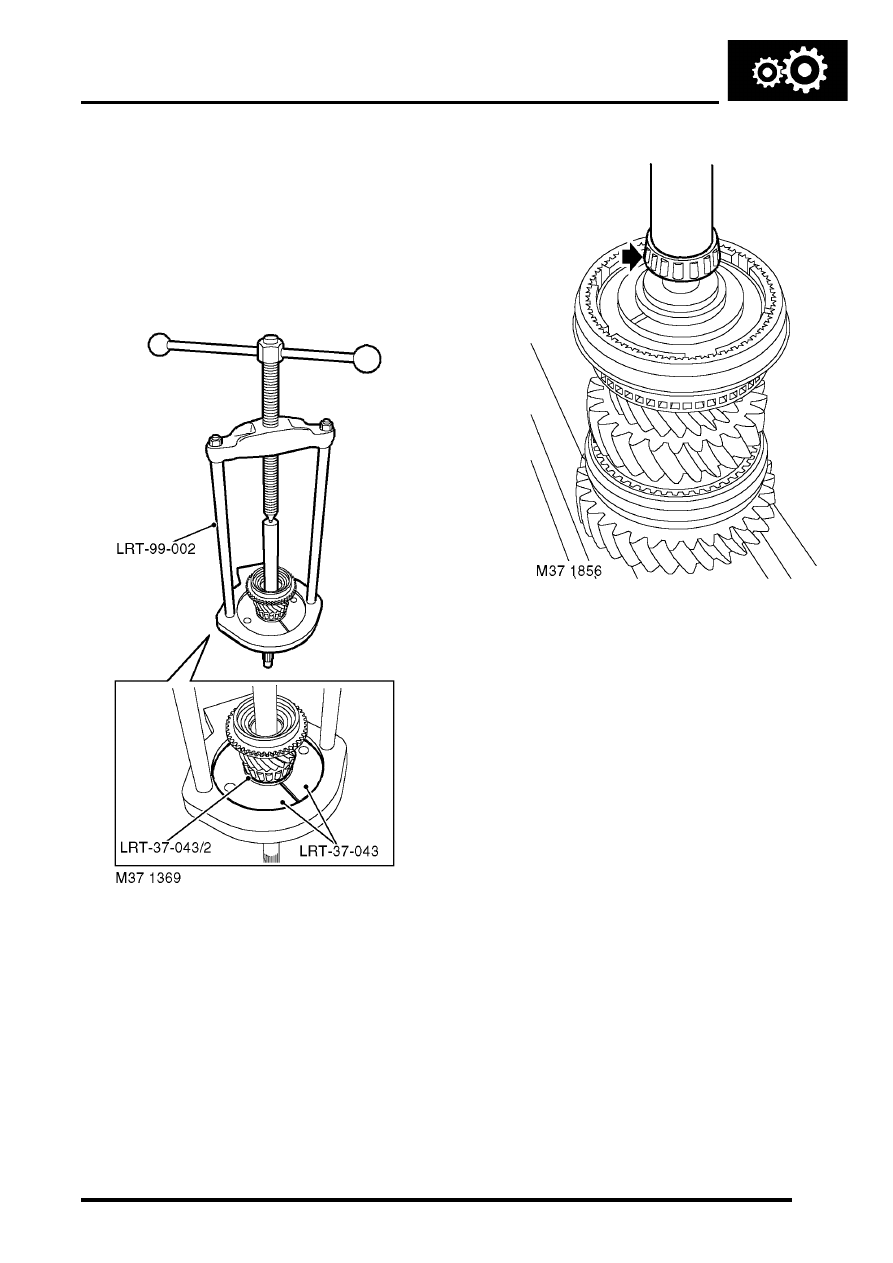

6. Using tool  LRT-37-043, LRT-37–043/2 and

LRT-99-002, fit new taper bearing to input
shaft.

7. Using tool LRT-99-002 and a suitable mandrel,

press new pilot bearing onto output shaft.

8. Position input shaft to gearbox case.
9. With assistance, fit output shaft and layshaft

assembly into gearbox case.

10. Fit reverse idler gear shaft.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Shaft - reverse idler.

11. Fit gearbox front cover.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Cover - front.

MANUAL GEARBOX - R380

37-38

OVERHAUL

Extension - gearbox rear

$% 37.12.01

Disassembly

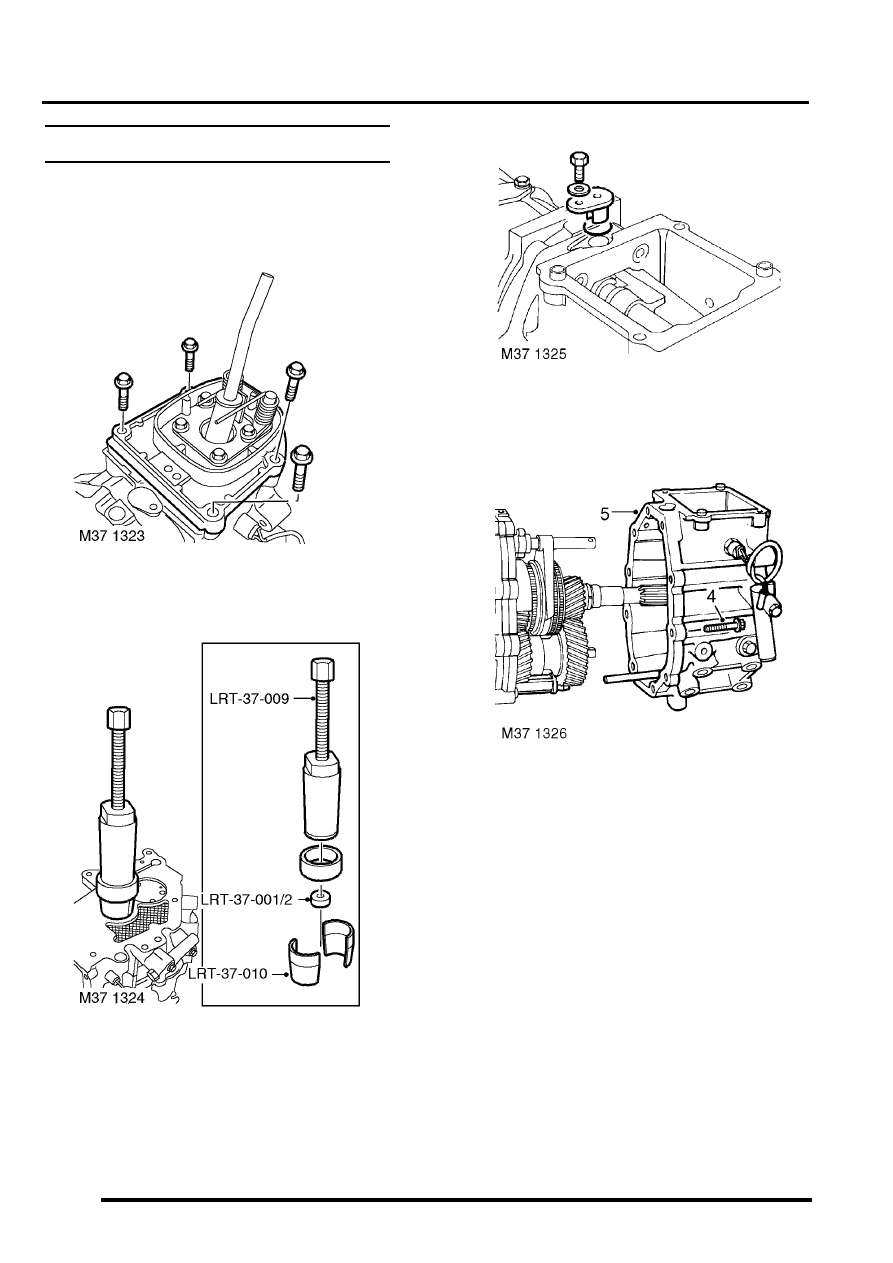

1. Remove 4 bolts and remove gear selector

housing.

2. Using tools   LRT-37-009,  LRT-37-001/2  and

LRT-37-010 , remove output shaft oil seal
collar.

3. Remove bolt securing interlock spool  retainer

and discard 'O' ring.

4. Noting fitted position of 2 longest bolts, remove

10 bolts securing extension  housing to
gearbox.

5. Remove extension housing from gearbox

centre plate.

MANUAL GEARBOX - R380

OVERHAUL

37-39

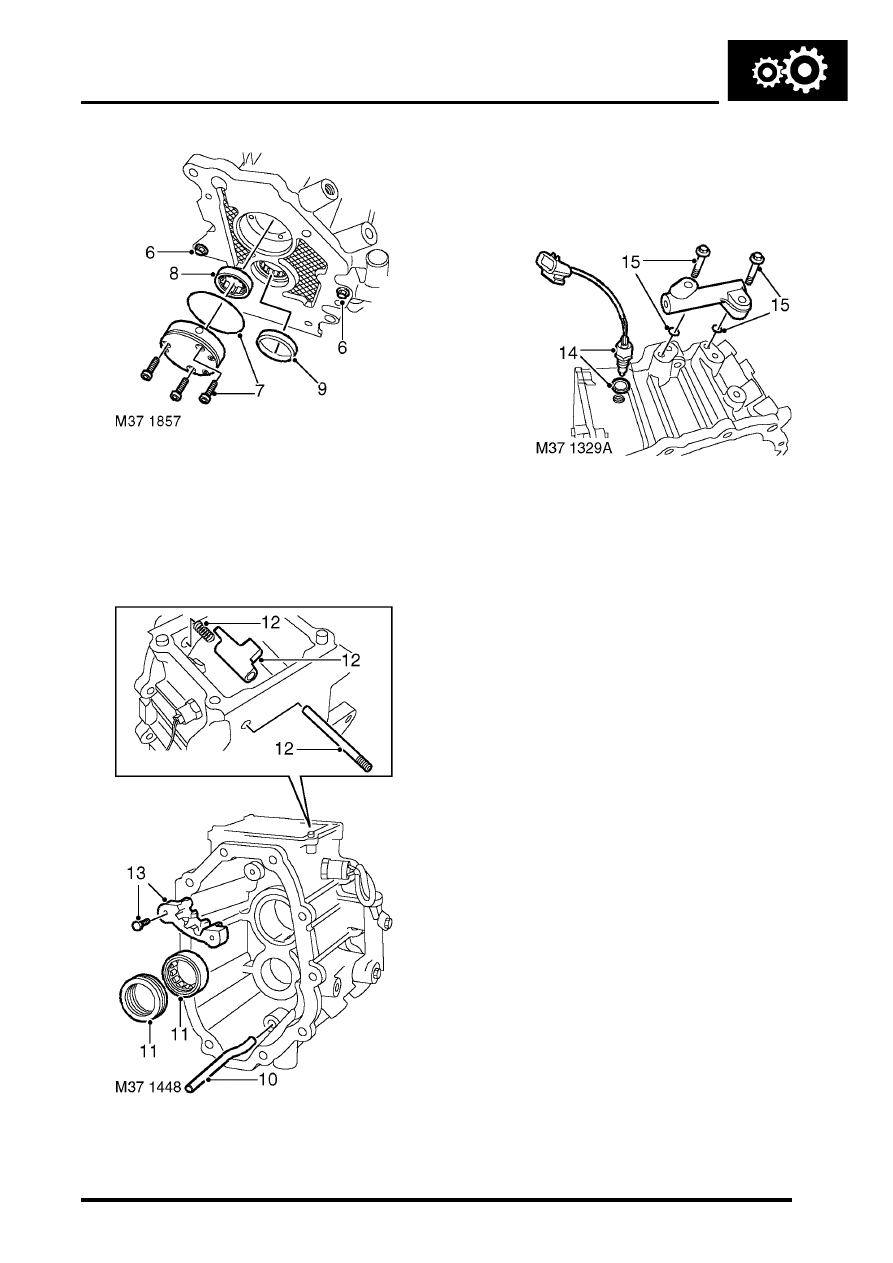

6. Fit 2 off 8x35 mm slave bolts to secure centre

plate to  gearbox casing.

7. Remove 3 Torx screws, remove oil pump  and

discard 'O' ring.

8. Drift out layshaft support bearing.
9. Remove and discard output shaft rear oil seal.

10. Remove oil pick-up pipe.

11. Drift out output shaft support bearing and oil

pick-up ring.

12. Remove reverse inhibitor shaft, cam and

spring.

13. Remove 2 bolts and remove gate plate.

14. Remove reverse light switch and discard

sealing washer.

15. Remove 2 bolts, remove oil cooler  by-pass and

discard 'O' rings.

Reassembly

1. Clean extension housing and mating  faces.
2. Clean oil cooler by-pass.
3. Using new 'O' rings, fit oil cooler by-pass and

tighten bolts to 15 Nm (11 lbf.ft).

4. Using new sealing washer, fit reverse light

switch and tighten to 24 Nm (17 lbf.ft).

5. Fit reverse inhibitor spring and cam.
6. Clean threads of reverse inhibitor shaft and

gate plate bolts.

7. Apply sealant, Part No. STC 50552 to threads

of reverse inhibitor shaft,  fit and tighten shaft.

8. Apply sealant, Part No. STC 50552 to threads

of gate plate bolts.

9. Position  gate plate and tighten bolts to  15 Nm

(11 lbf.ft).

10. Fit output shaft support bearing and oil pick-up

ring. Align tag with centre of drain slot.

11. Fit layshaft support bearing.

MANUAL GEARBOX - R380

37-40

OVERHAUL

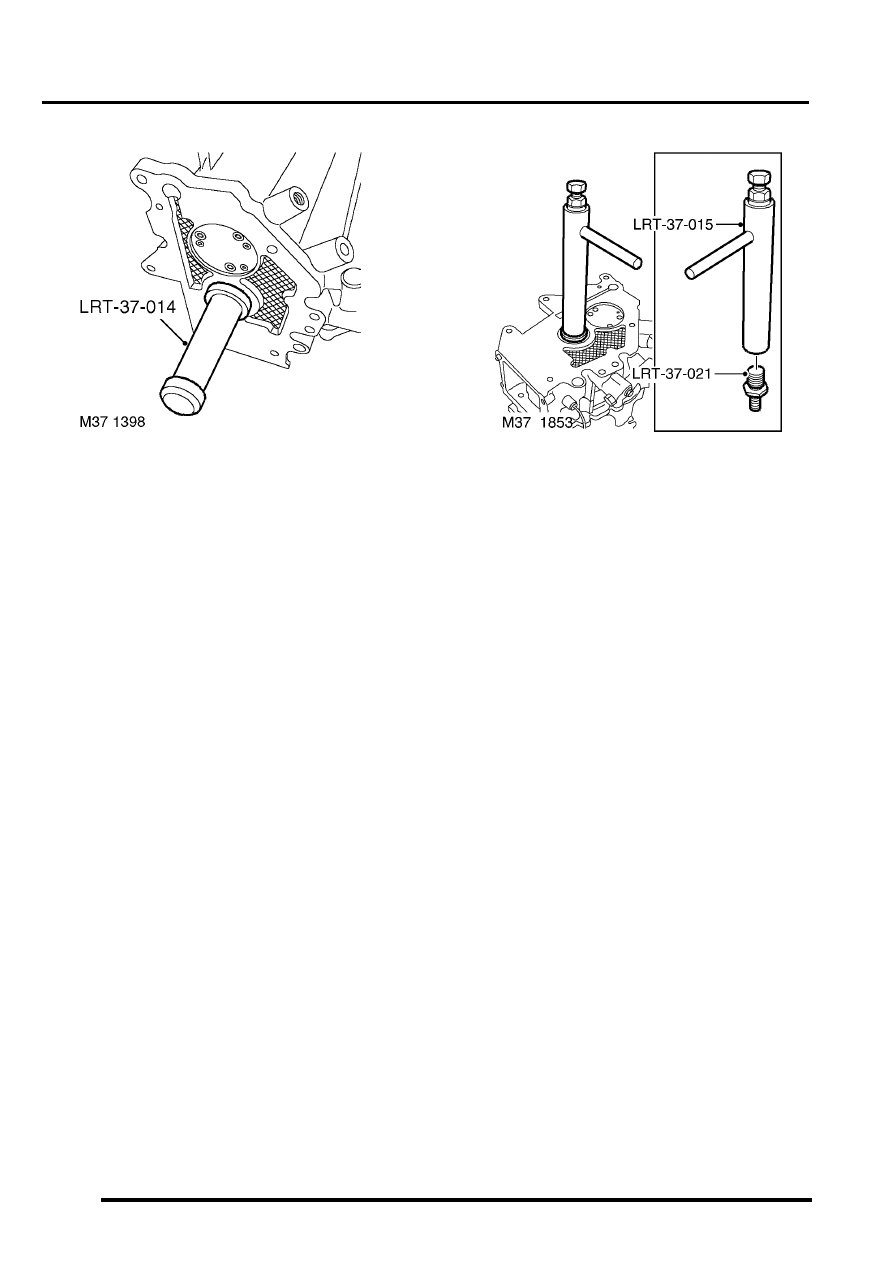

12. Fit new output shaft oil seal using tool  LRT-37-

014.

13. Fit oil pick-up pipe with the off-set  uppermost.
14. Lubricate oil pump recess with gearbox oil.
15. Lubricate a new 'O' ring with gearbox oil and fit

to oil  pump.

16. Locate oil pump in extension housing with word

'TOP' towards top of  housing.

17. Align oil pump fixing screw holes and tap pump

lightly around  edges until it is fully in recess.
Do not attempt to pull pump  into recess
using fixing screws.

18. Fit  Torx screws and tighten to 6 Nm (4.5 lbf.ft).
19. Remove 2 slave bolts securing centre plate to

gearbox casing.

20. Apply  sealant, Part No. STC 4404 to gearbox

casing face.

21. Position extension housing, align oil pump drive

with layshaft.

22. Clean extension housing bolt threads.
23. Apply  sealant, Part No. STC 50552 to threads

of extension housing bolts, fit  bolts ensuring 2
longest bolts are in their original positions and
tighten by diagonal selection to 25 Nm (18
lbf.ft).

24. Using  new 'O' ring, fit interlock  spool retainer

and  tighten bolt to 8 Nm (6 lbf.ft).

25. Using tool  LRT-37-015 and  LRT-37-021, fit oil

seal collar.

26. Clean gear selector selector housing and

mating face.

27. Apply  sealant, Part No. STC 4404 to  gear

selector housing face.

28. Position gear selector housing  and tighten

bolts to 25 Nm (18 lbf.ft).
