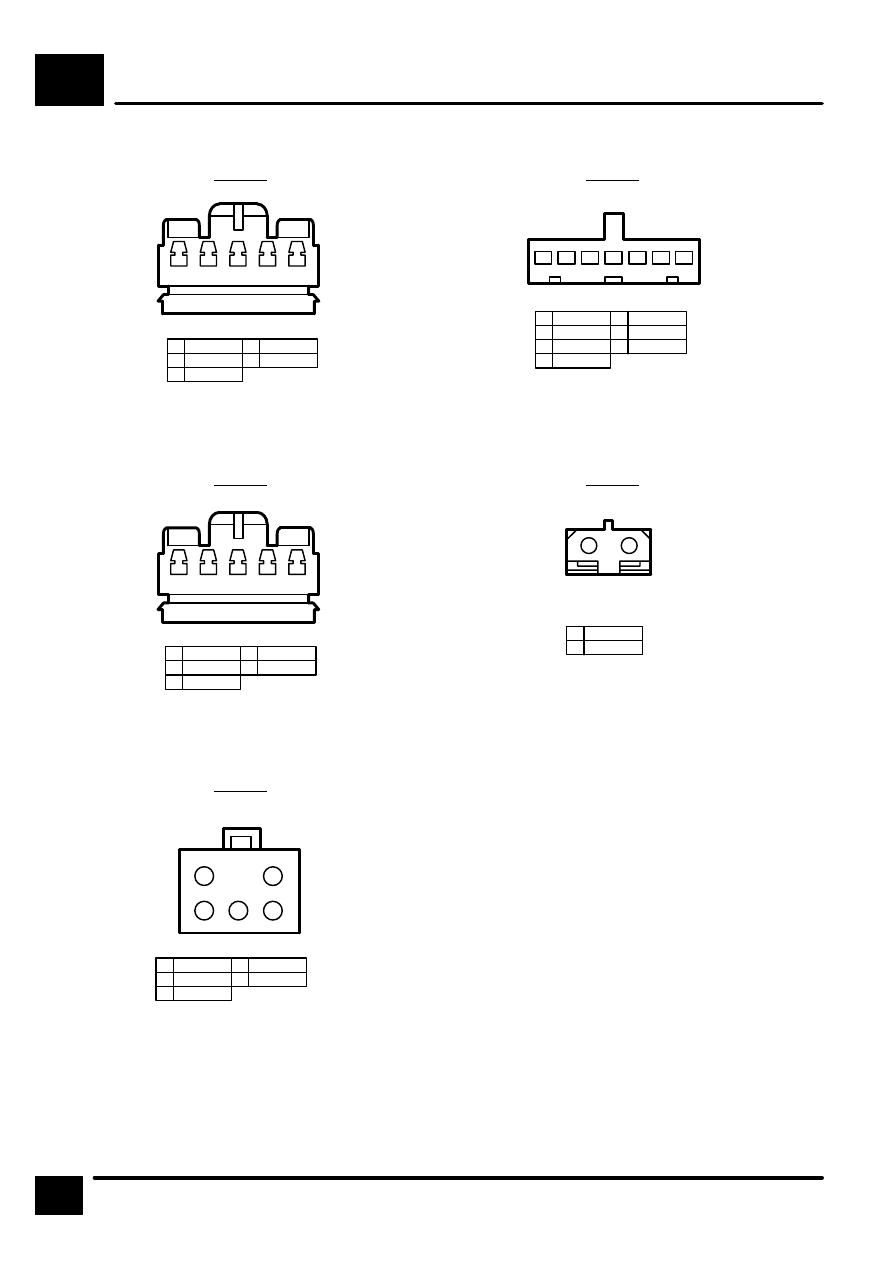

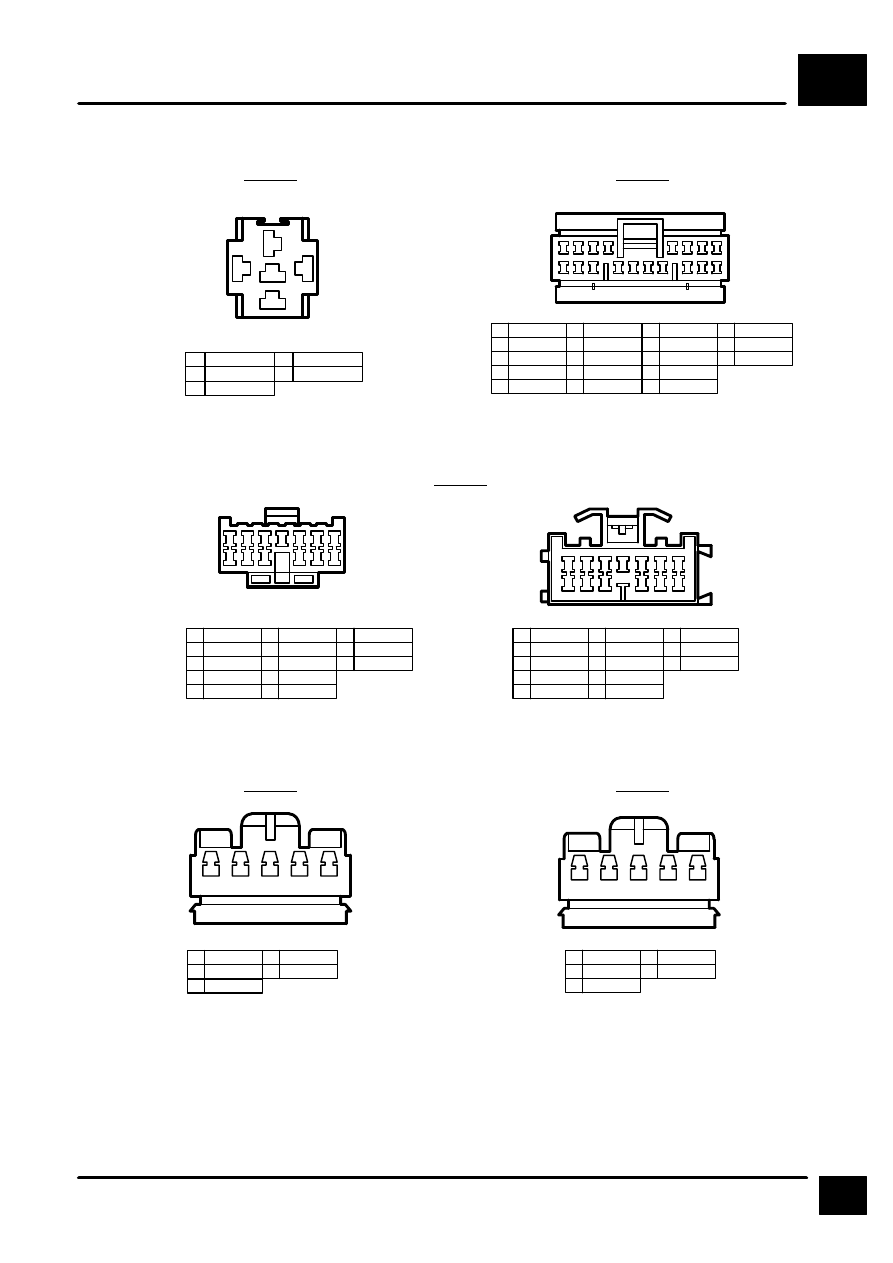

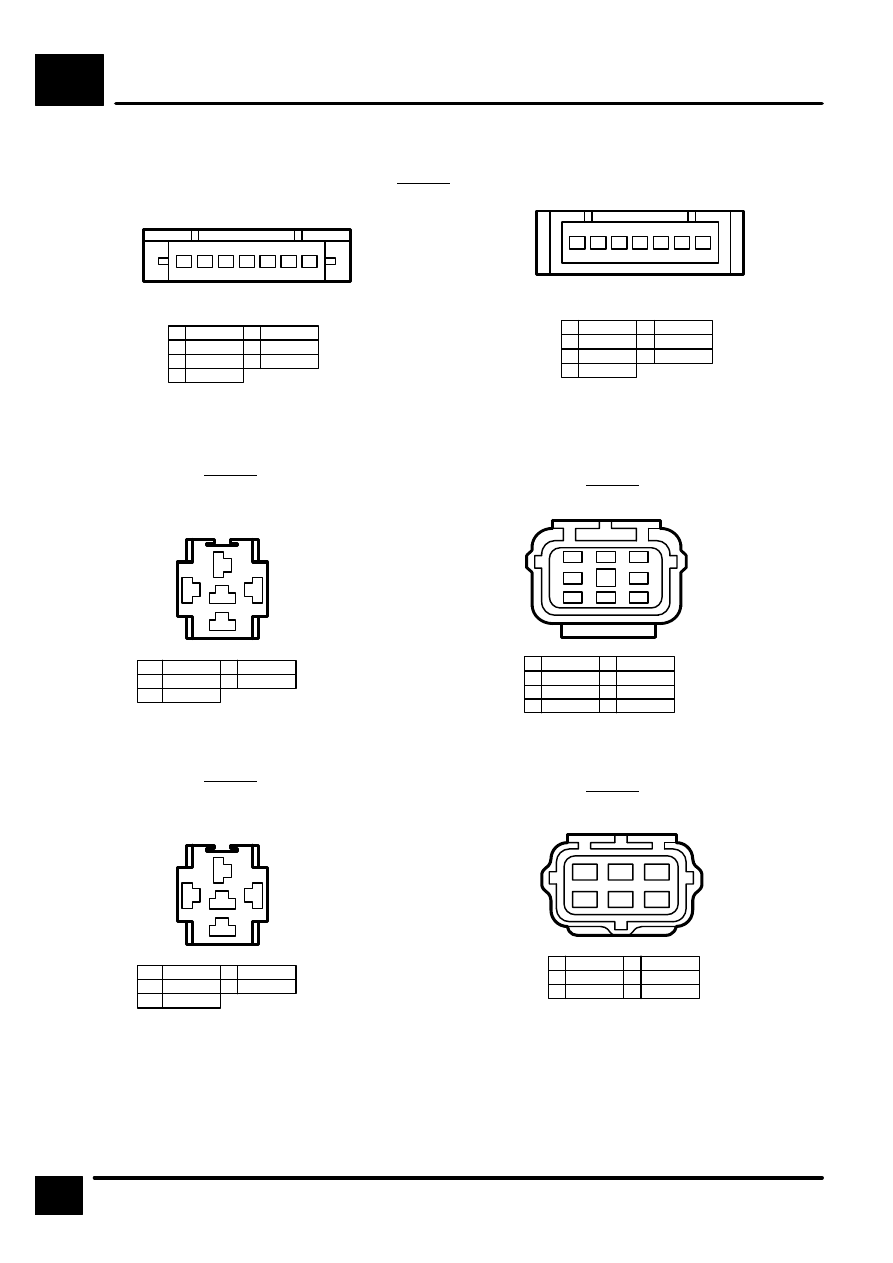

CONNECTOR VIEWS

Z6

39

C2027

1

WB

2

N

3

PU

4

G

5

BO













1

WB

2

N

3

PU

4

G

5

BO













C2028

1

B

2

B

3

B

4

B

5

B

6

B

R060028













C2029

1

B

2

B

3

B

4

B

5

B

6

B

R060028













C2035

1

PW

2

P







CONNECTOR VIEWS

Z6

40

C2036

1

PB

2

W

3

R

5

YB

7

PB

6

PB

4

GR





1

PB

2

PB

3

5

YB

7

6

PB

4

GR





C2044

30

RG

85

RB

87a

GLG

86

B

87

RN













C2047

30

UW

85

GO

87a

NG

86

UY

87

B













C2051

1

NK

2

3

NK

4

WP

5

NU

6

NLG

7

PW

8

NK

















C2052

1

UP

2

WG

3

YN

4

U

5

6















CONNECTOR VIEWS

Z6

41

REV: 06/97

C2053

R050001

30

86

87a

85

87

85

LGO

86

B

87

LGP

30

NK

87a

C2054

1

R

2

G

3

Y

6

BK

7

BW

8

BY

11

B

4

U

9

LGP

12

B

13

R

14

PY

16

BR

17

BN

18

BO

5

BG

10

B

15

BU

R180006

1
9

8

18

C2055

1

–/G/BG

2

–/B/BU

3

–/R/BK

6

BN

7

–/U/BY

8

BO

10

B

11

SCR

4

BR

9

R

12

UY

13

B

5

–/Y/BW

1

–/G/BG

2

–/B/BU

3

–/R/BK

6

BN

7

–/U/BY

8

BO

10

B

11

SCR

4

BR

9

R

12

PY

13

B

5

–/Y/BW

R130009

1

7

8

13

R130010

7

13

1
8

C2056

1

UG

2

RN

3

4

B

5

B

R050024

1

2

3

4

5

C2057

1

RG/RK

2

RN

3

4

B

5

B

R050024

1

2

3

4

5

CONNECTOR VIEWS

Z6

42

C2058

1

NY

2

RN

3

4

B

5

B

R050024











C2059

1

U

2

RN

3

4

B

5

B

R050024











C2060

1

U

2

NY

3

RK

4

B

5

UG













C2061

1

2

3

B

5

7

6

R

4

















C2063

1

GO

2

GP

R020069
