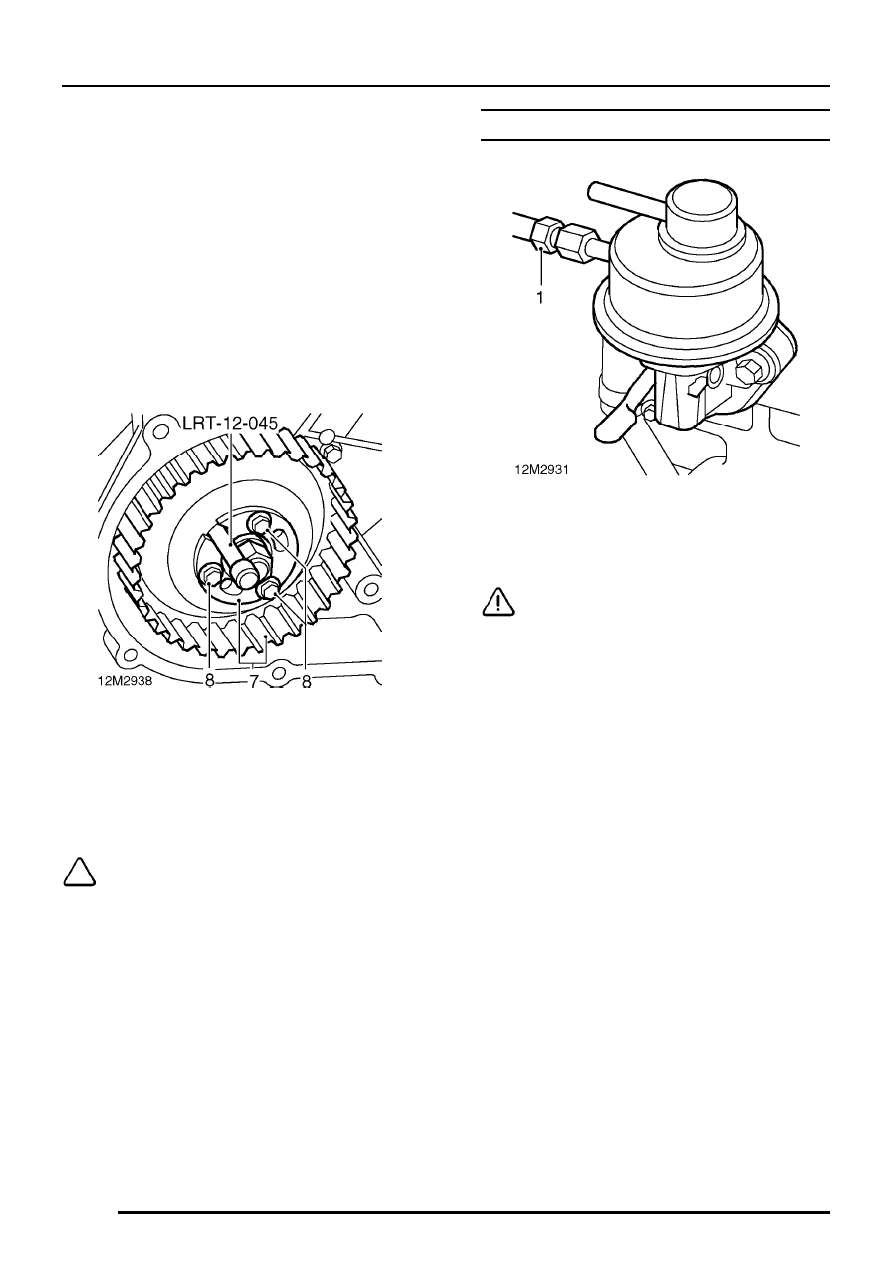

ENGINE

40

OVERHAUL

Refit

1. Position injection pump to timing belt rear

cover, fit nuts and tighten to 25 Nm.

2. Fit fuel spill return pipe, fit banjo bolt and 2 new

sealing washers.

3. Tighten banjo bolt to 25 Nm.
4. Position mounting bracket to injection pump

and cylinder block, fit and finger tighten bolts.

5. Tighten mounting bracket bolts to 25 Nm in the

following order:
Mounting bracket to cylinder block
Mounting bracket to injection pump

6. Fit fuel pipes.

7. Position injection pump gear and hub plate to

injection pump hub ensuring that cut-out in hub
plate is aligned with timing pin hole in pump
hub.

8. Fit 3 bolts, position slot in gear mid-way under

bolt heads, lightly tighten bolts.

NOTE: Do not fit bolts through elongated
slots in hub plate. Bolts are fully tightened
after timing belt has been adjusted.

9. Insert timing pin LRT-12-045 in hub plate and

injection pump hub.

10. Fit and tension timing belt.

FUEL LIFT PUMP

Remove

1. Disconnect fuel delivery pipe from fuel lift

pump, discard sealing washers.

CAUTION: Plug open connections to
prevent ingress of dirt.

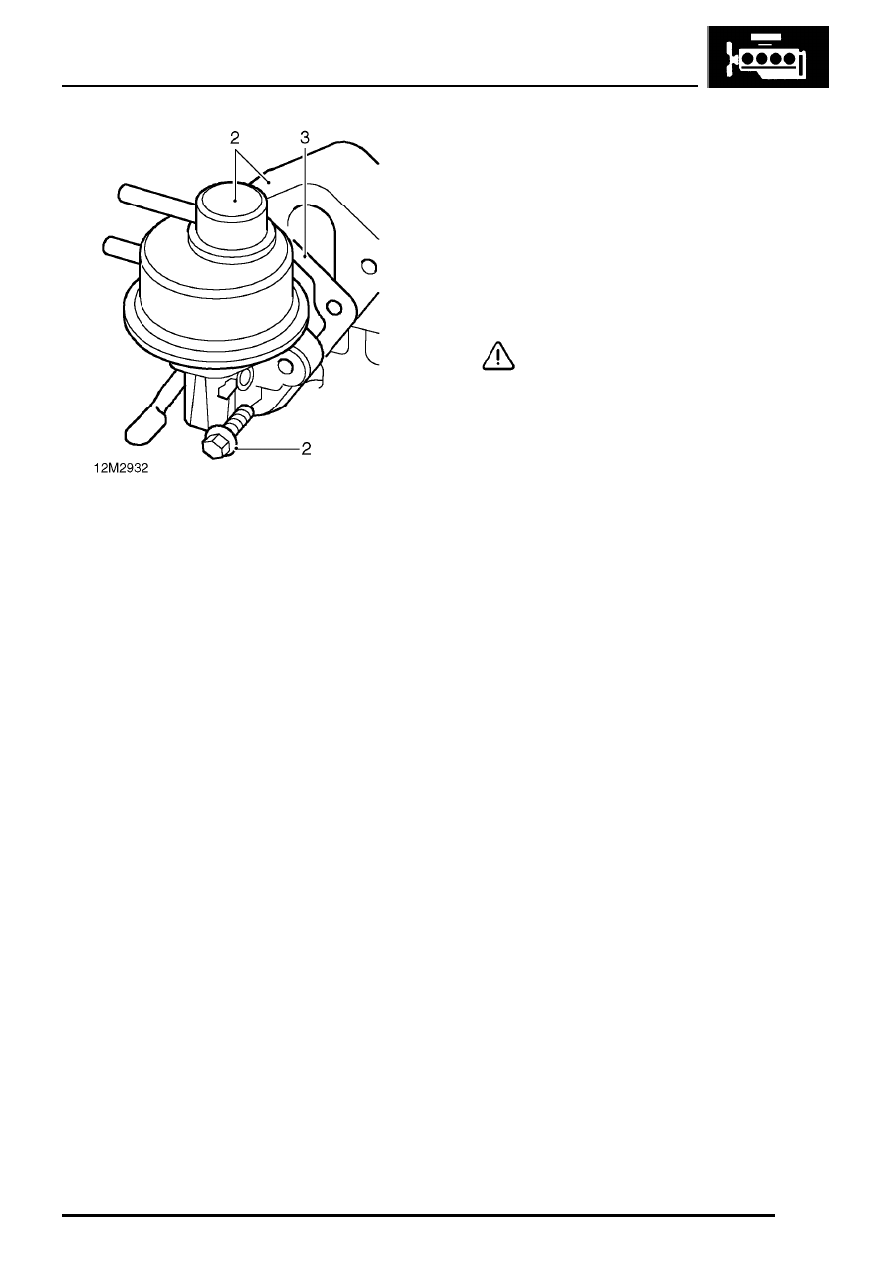

ENGINE

OVERHAUL

41

2. Remove 2 bolts securing fuel lift pump to

cylinder block, remove pump, gasket, spacer
and 2nd gasket.

3. Discard gaskets.

Refit

1. Remove all traces of gasket using suitable

gasket removal spray and a plastic scraper.

2. Position new gaskets and spacer to fuel lift

pump.

3. Fit fuel lift pump ensuring that operating lever

is correctly positioned on camshaft.

4. Fit bolts and tighten to 25 Nm.
5. Position fuel delivery pipe to fuel lift pump, fit

banjo bolt and 2 new sealing washers.

CAUTION: Do not fully tighten banjo bolt
until pipe is connected to fuel filter.

ENGINE

42

OVERHAUL

FUEL INJECTORS

Remove

1. Disconnect each pair of fuel pipes from fuel

injection pump and injectors.

2. Remove banjo bolt securing fuel spill return

pipes to injector, remove and discard 2 sealing
washers.

CAUTION: Plug broken connections to
prevent ingress of dirt.

3. Remove nut securing injector clamp, remove

clamp.

4. Remove injector, remove and discard sealing

washer.

WARNING: Do not attempt to remove
injectors using engine compression,
either use an open ended spanner on

injector body and rotate injector until it is
released or use a slide hammer and suitable
adaptor.

5. Repeat above procedures to remove remaining

injectors.

ENGINE

OVERHAUL

43

Refit

1. Clean all traces of carbon from injector ports.
2. Fit a new sealing washer to injector, insert

injector into port ensuring that spill return banjo
bolt hole faces away from cylinder head.

3. Position injector clamp to injector and cylinder

head stud ensuring that raised ’pip’ on concave
face of clamp faces upwards.

4. Fit and tighten injector clamp nut to 25 Nm.
5. Position spill return pipes to injector, fit banjo

bolt and 2 new sealing washers.

6. Tighten banjo bolt to 10 Nm.
7. Repeat above procedures for remaining

injectors.

8. Position fuel pipes to injector and fuel injection

pump, tighten connections.

GLOW PLUGS

Remove

1. Remove nut and washer securing harness to

glow plug, release harness from plug.

2. Remove glow plug.
3. Repeat above procedures for remaining plugs.

Refit

1. Fit glow plug and tighten to 20 Nm.
2. Connect harness to glow plug, fit and tighten

nut.

3. Repeat above procedures for remaining plugs.
