ENGINE

36

OVERHAUL

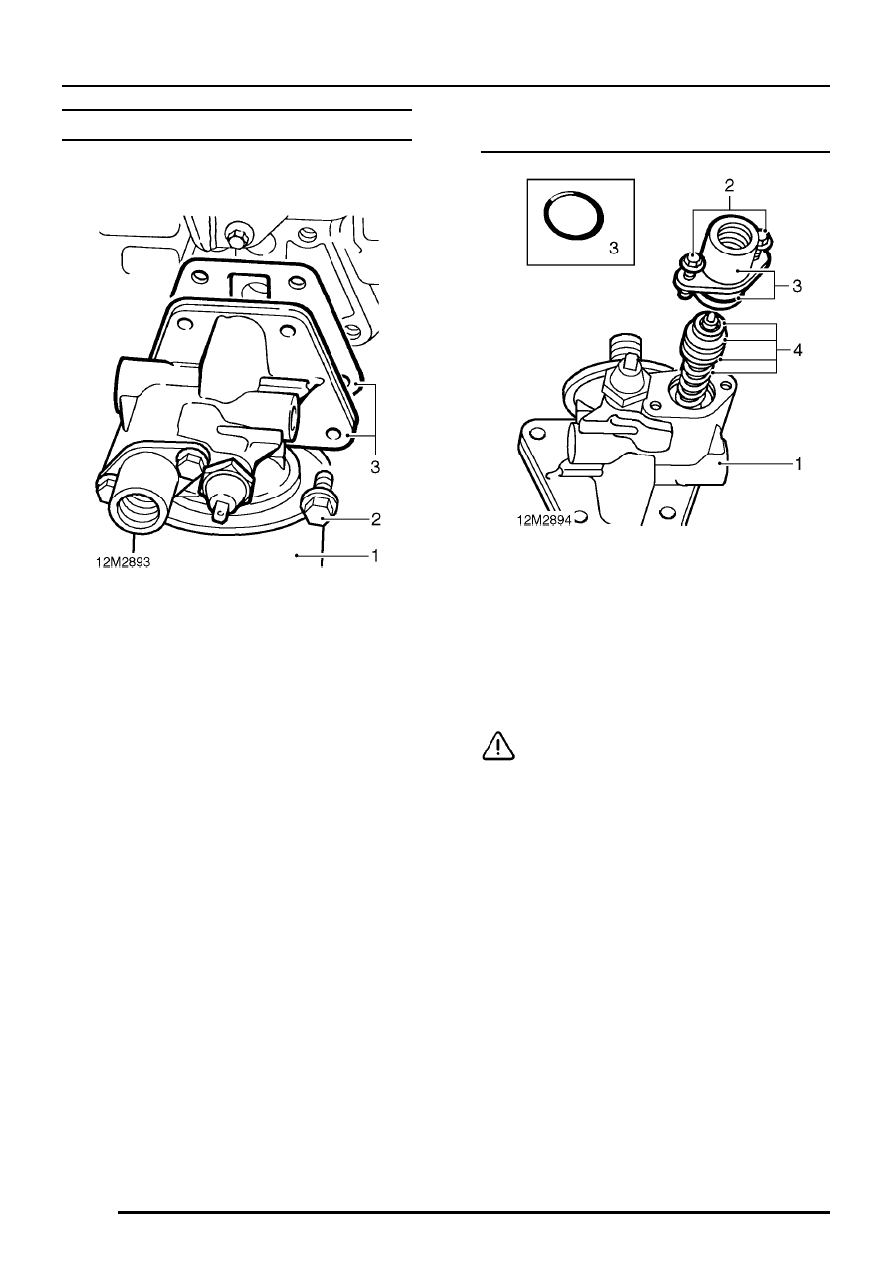

OIL FILTER HEAD

Remove

1. Remove and discard oil filter element.
2. Remove 4 bolts securing filter head to cylinder

block.

3. Remove filter head, remove and discard

gasket.

Thermostatic valve - remove

1. Secure oil filter head in a soft-jawed vice with

thermostatic valve vertically upwards.

2. Remove 2 bolts securing thermostatic valve

extension housing to oil filter head.

3. Remove extension housing, remove and

discard ’O’ ring.

4. Withdraw thermostatic valve and spring.

CAUTION: Do not separate valve from
spring.

ENGINE

OVERHAUL

37

Inspecting components

1. Check thermostatic valve spring for distortion

and corrosion.

CAUTION: Do not separate valve from
spring.

2. Check valve for corrosion, seating faces of

valve and extension housing for damage and
pitting; replace valve as an assembly.

3. Check valve bore for corrosion. Light corrosion

must be removed from valve bore using grade
600 emery cloth soaked in oil.

4. Check oil passages in oil filter head are clear.

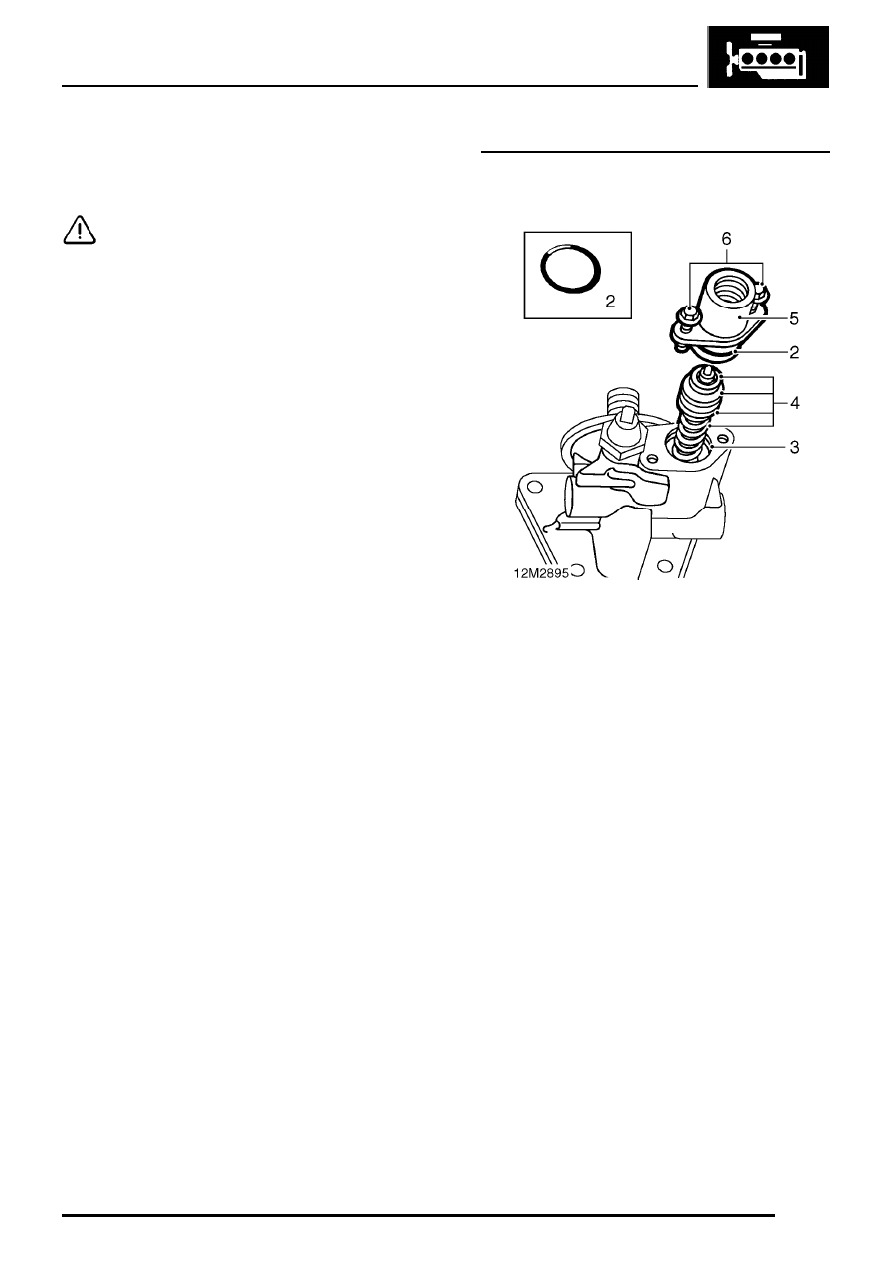

Thermostatic valve - refit

1. Secure oil filter head in a soft-jawed vice with

thermostatic valve bore vertically upwards.

2. Lubricate a new ’O’ ring with engine oil and fit

to thermostatic valve extension housing.

3. Lubricate thermostatic valve and bore with

engine oil.

4. Fit thermostatic valve and spring.
5. Position extension housing to oil filter head

ensuring that thermostatic valve is positioned
centrally in housing.

6. Fit and progressively finger tighten 2 bolts

ensuring that thermostatic valve remains
correctly positioned in extension housing.

7. Tighten bolts to 9 Nm.

ENGINE

38

OVERHAUL

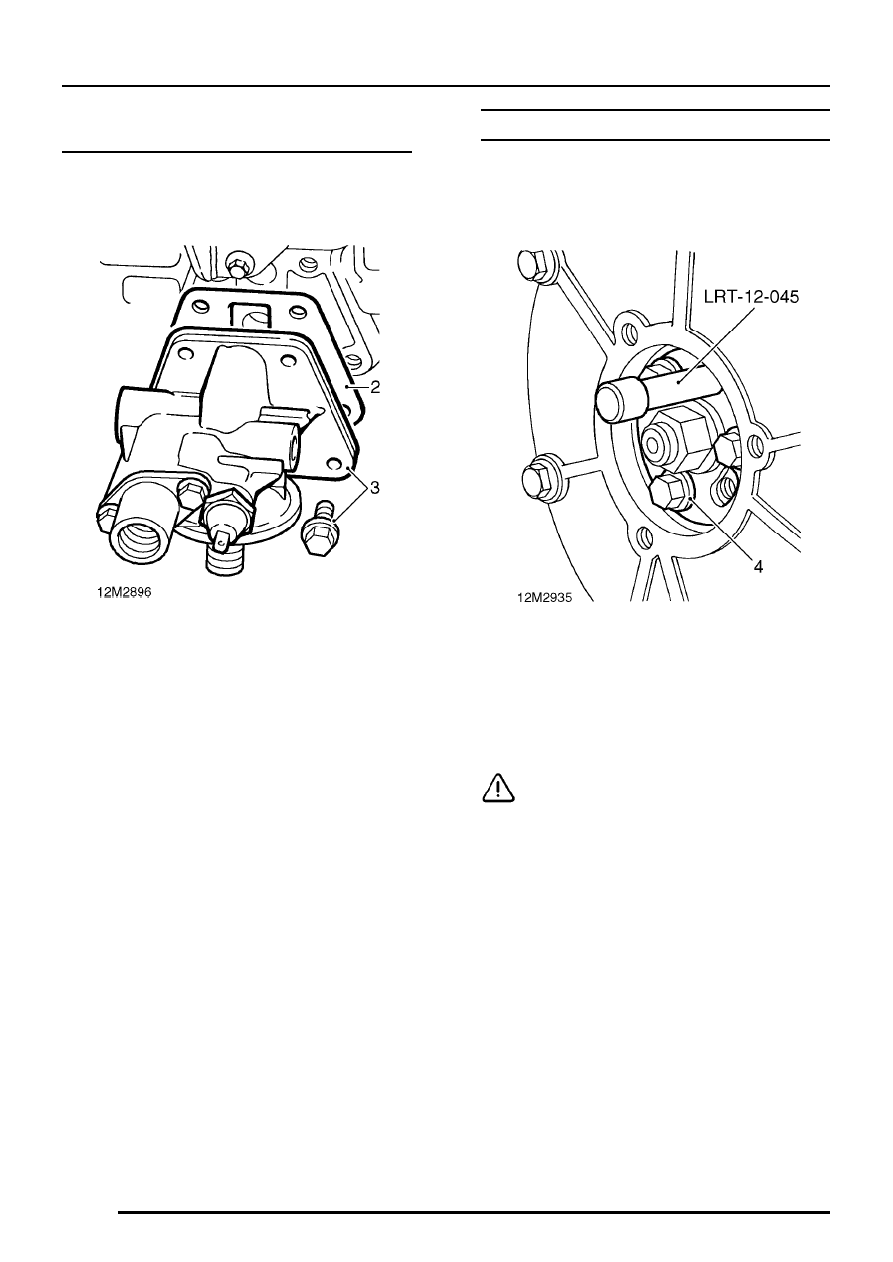

Oil filter head - refit

1. Remove all traces of gasket from oil filter head

and cylinder block using suitable gasket
removal spray and a plastic scraper.

2. Smear a new gasket with engine oil and

position on oil filter head.

3. Fit oil filter head, fit 4 bolts and tighten to 45

Nm.

4. Smear sealing ring of new oil filter element with

engine oil and fit to oil filter head.

5. Plug open pipe connections to prevent ingress

of dirt.

FUEL INJECTION PUMP

Remove

1. Remove timing belt.
2. Remove fuel pipes from pump and injectors.

3. Ensure that timing pin LRT-12-045 is inserted

in injection pump gear hub plate and injection
pump hub.

4. Remove 3 bolts securing hub and injection

pump gear to injection pump, remove timing
pin LRT-12-045 and gear.

CAUTION: Do not remove nut securing
hub to pump.

ENGINE

OVERHAUL

39

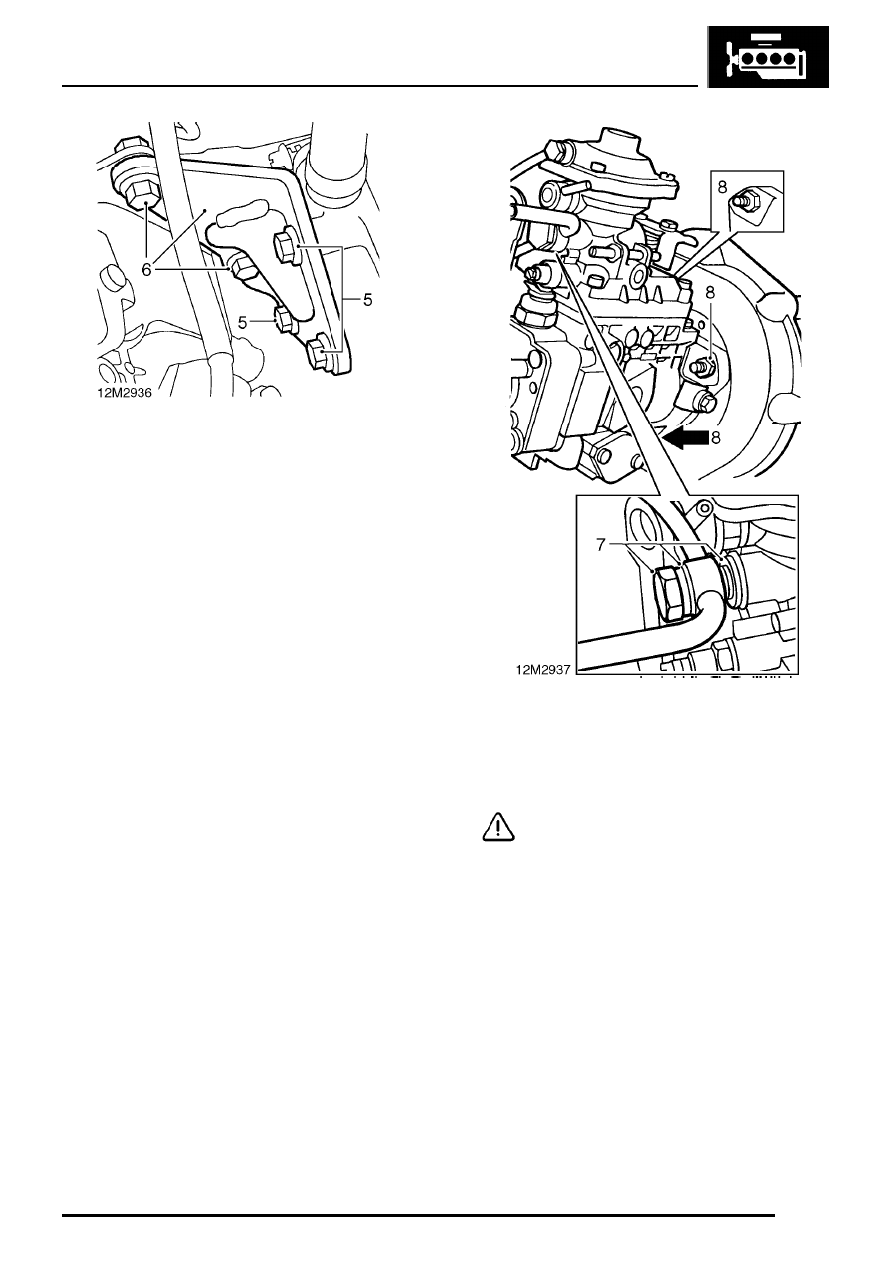

5. Remove 3 bolts securing mounting bracket and

baffle plate to cylinder block.

6. Remove 2 bolts securing mounting bracket to

injection pump, remove bracket.

7. Remove banjo bolt securing fuel spill return

pipe to injection pump, discard sealing
washers.

CAUTION: Plug open connections to
prevent ingress of dirt.

8. Remove 3 nuts securing injection pump to

timing belt rear cover, remove injection pump.
