ENGINE

28

OVERHAUL

6. From all of the readings obtained, determine

highest protrusion figure and select the
appropriate cylinder head gasket.
Protrusion 0.50 to 0.60 mm - select gasket with
1 identification hole.
Protrusion 0.61 to 0.70 mm - select gasket with
2 identification holes.
Protrusion 0.71 to 0.80 mm - select gasket with
3 identification holes.
Protrusion 0.81 to 0.90 mm - select gasket with
0 identification holes.

NOTE: Identification holes are located on
the edge of the gasket.

7. Remove DTI.
8. Rotate crankshaft in a clockwise direction until

all pistons are half-way up cylinder bores.

Cylinder head - refit

1. Ensure that mating faces of cylinder head and

block are clean and dry and that 2 locating
dowels are fitted in cylinder block.

2. Lubricate threads of new cylinder head bolts

with engine oil.

3. Check that cylinder head bolt holes in cylinder

block are clean and dry.

4. Rotate crankshaft in a clockwise direction until

pistons are half-way up cylinder bores.

5. Position the selected cylinder head gasket on

cylinder block ensuring that word "TOP" is
facing upwards.

6. Using assistance, fit cylinder head ensuring

that it is located on dowels.

ENGINE

OVERHAUL

29

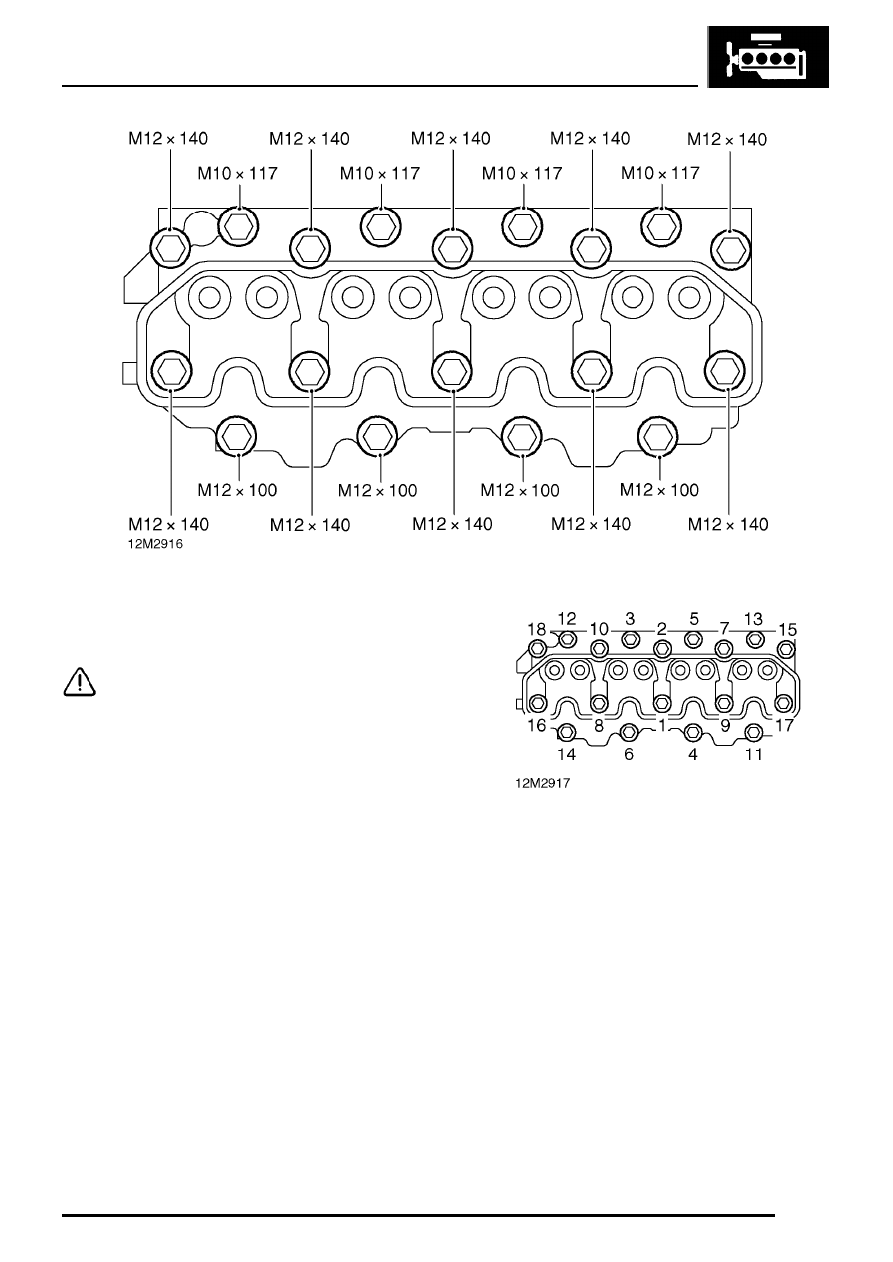

7. Fit cylinder head bolts of the correct length in

positions shown.

CAUTION: Do not drop bolts into cylinder
block.

8. Tighten bolts until bolt heads just contact

cylinder head.

9. Using sequence shown, tighten cylinder head

bolts to 40 Nm.

ENGINE

30

OVERHAUL

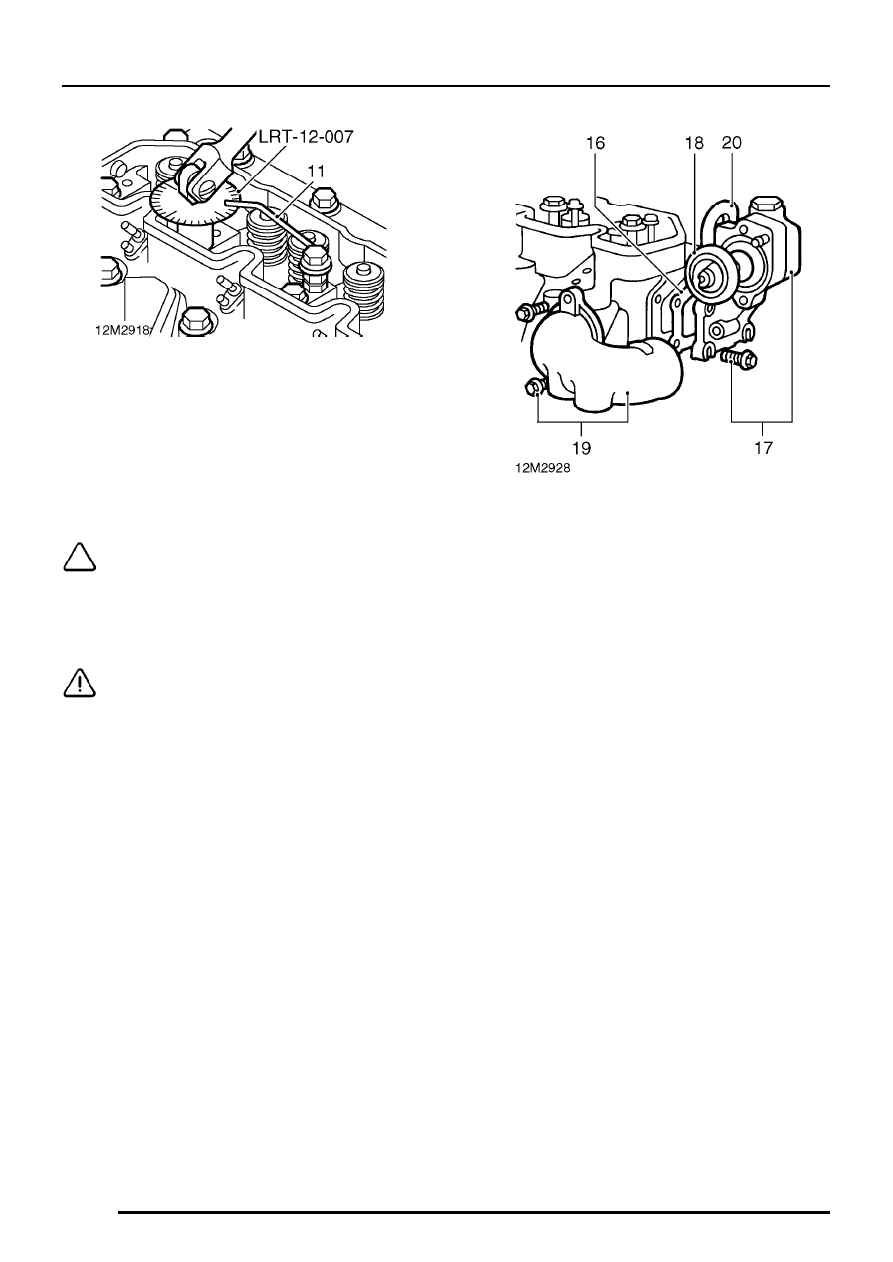

10. Assemble degree plate LRT-12-007 to a

torque wrench or extension bar.

11. Make a suitable pointer from welding rod and

attach it to the rocker shaft pedestal bolt hole
adjacent to number 1 cylinder head bolt.

12. Using sequence shown, tighten cylinder head

bolts a further 60

°

.

NOTE: Re-position the pointer as
necessary to enable degree of tightening
to be measured.

13. Using sequence shown, tighten each bolt a

further 60

°

.

CAUTION: Bolts must be tightened in
sequence 60

°

at a time - never 120

°

in one

operation.

14. Using sequence shown, tighten bolts numbers

1, 2, 7, 8, 9, 10, 15, 16, 17 and 18 a further
20

°

.

15. Remove pointer.

16. Position a new thermostat housing gasket to

cylinder head.

17. Fit thermostat housing, fit bolts and tighten to

25 Nm.

18. Position thermostat in housing.
19. Fit coolant outlet elbow, fit bolts and tighten to

25 Nm.

20. Position engine front lifting bracket to cylinder

head, fit 2 bolts and tighten to 25 Nm.

21. Fit fuel injectors.
22. Fit glow plugs.
23. Fit rocker shaft assembly.

ENGINE

OVERHAUL

31

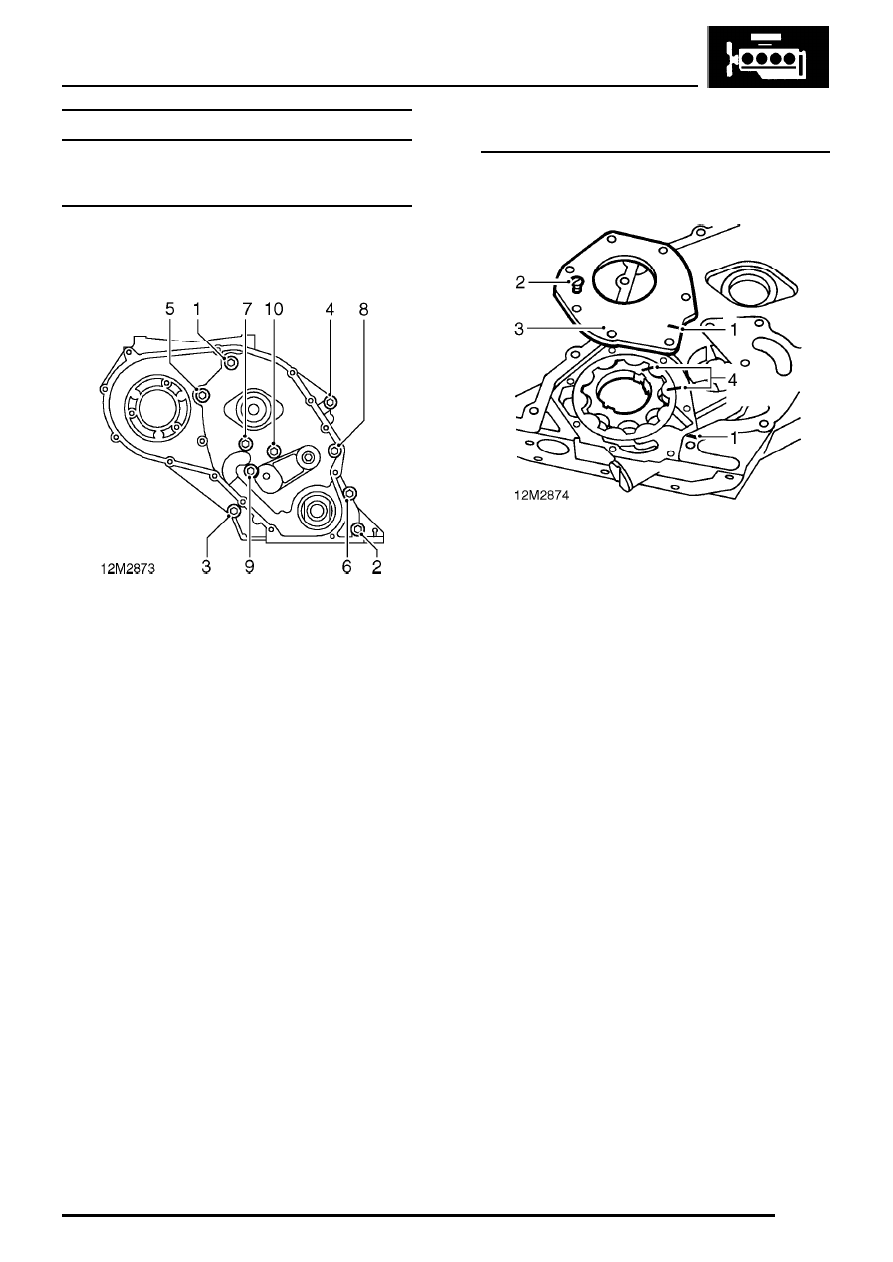

TIMING BELT REAR COVER AND OIL PUMP

Timing belt rear cover - remove

1. Remove timing belt, tensioner and gears.
2. Remove fuel injection pump.
3. Remove sump and oil pick-up pipe.

4. Using sequence shown, progressively slacken

then remove bolts securing timing belt rear
cover; remove cover.

5. Remove and discard gasket.
6. Remove and discard camshaft and crankshaft

front oil seals.

Oil pump and oil pressure relief valve - remove

Oil pump

1. Make suitable alignment marks between oil

pump and timing belt rear cover.

2. Progressively slacken then remove 7 screws

securing oil pump cover.

3. Remove oil pump cover.
4. Make suitable alignment marks between oil

pump inner and outer rotors and outer rotor
and timing belt rear cover.
