ENGINE

12

OVERHAUL

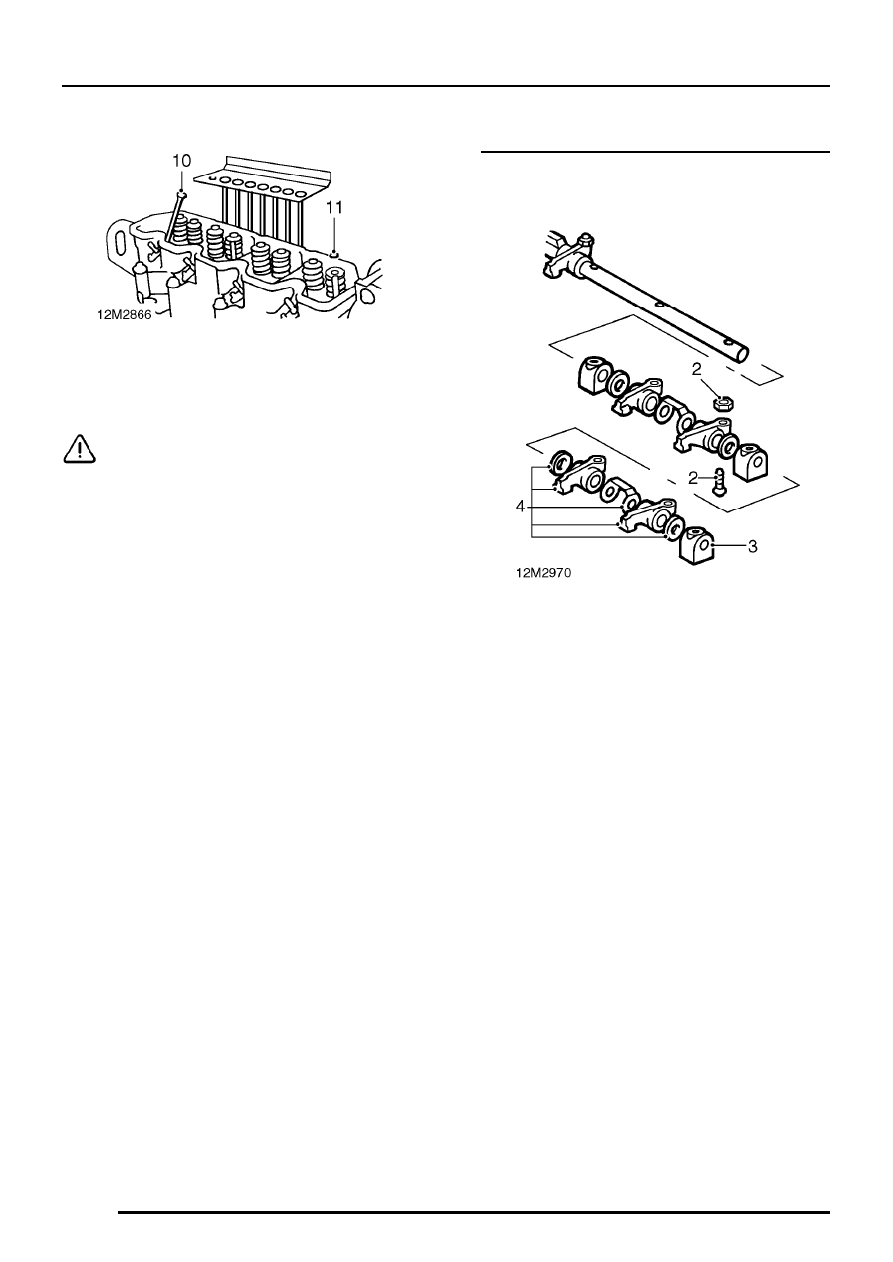

10. Withdraw push rods.
11. Remove valve caps.

CAUTION: Keep push rods and valve caps
in their fitted order.

Rocker shaft - dismantling

1. Suitably identify each component to its fitted

position.

2. Remove locknut and tappet adjusting screw

from each rocker.

3. Remove slave bolt and pedestal from end of

rocker shaft.

4. Remove washer, rocker arm and spacer

followed by second rocker arm, spacer and
pedestal.

5. Repeat above procedures until all components

are removed.

ENGINE

OVERHAUL

13

Inspecting components

1. Measure and record diameter of rocker shaft at

one of the pedestal locations.

2. Measure and record diameter of rocker shaft at

each of the rocker arm locations.

3. Compare measurements obtained and

calculate difference between diameters. If wear
at any rocker shaft location exceeds 0.025 mm,
a new rocker shaft must be fitted.

4. Check rocker arm pads for signs of wear,

replace rocker arms as necessary.

5. Check threads and ball ends of each tappet

adjusting screw for wear. Pay particular
attention to ball ends, replace any showing
signs of flattening on the ball or damage to
threads.

6. Check that each nut runs freely on adjusting

screw threads.

7. Check each push rod for signs of wear and for

straightness, replace as necessary.

8. Check valve caps for signs of wear, replace as

necessary.

9. Check rocker arm bushes for scoring and

wear.

10. Assemble each rocker arm to its fitted location

on rocker shaft and check clearance of bush to
shaft does not exceed 0.12 mm.

11. If clearance exceeds figure given, bushes must

be replaced.

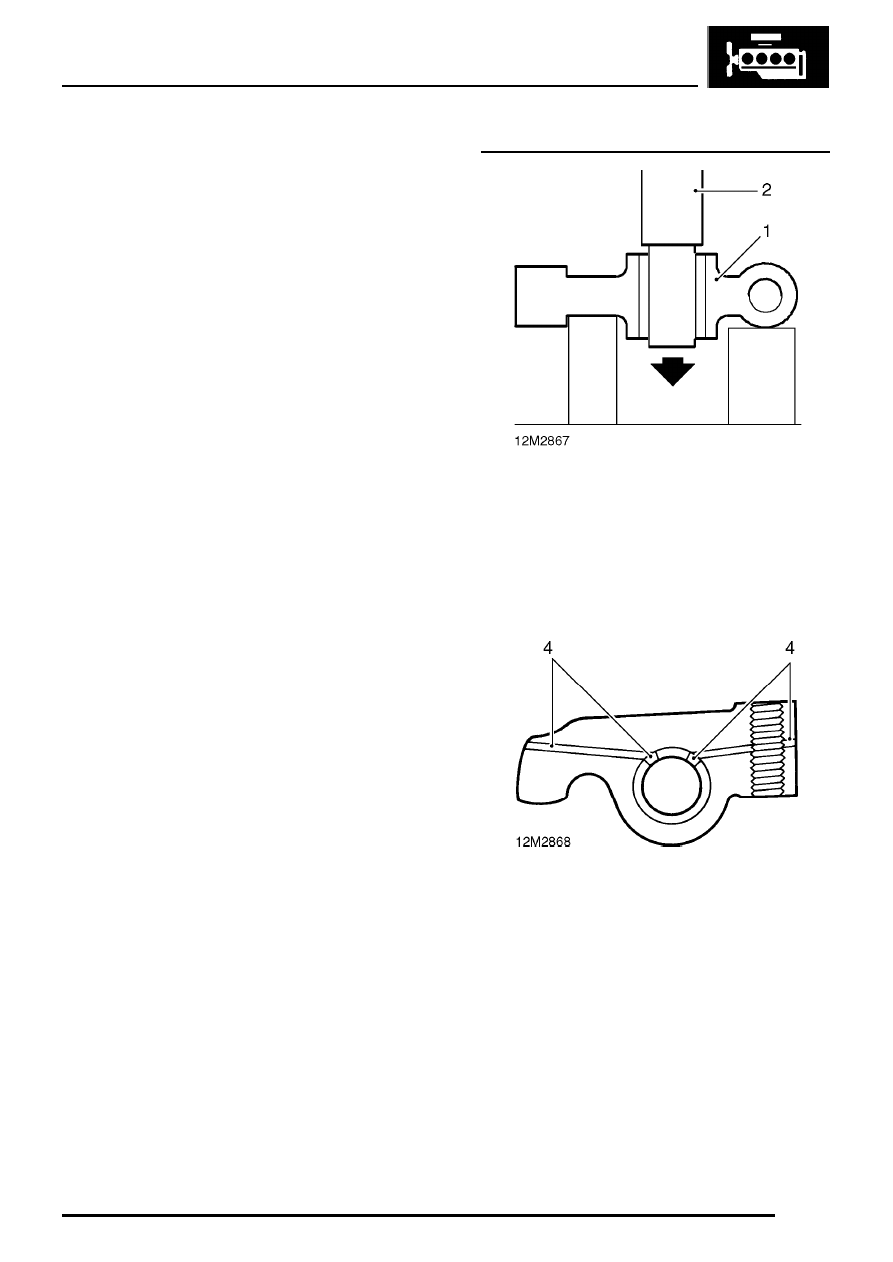

Rocker arm bushes - replace

1. Support rocker arm on bed of hand press.
2. Using a suitable piloted mandrel, press bush

out of rocker arm.

3. Lubricate replacement bush with engine oil and

press into rocker arm ensuring that lubrication
holes in bush and arm are aligned.

4. Check that lubrication holes in each rocker arm

are clear.

5. Check that lubrication holes in rocker shaft are

clear.

6. Check spacers and washers for wear, replace

as necessary.

ENGINE

14

OVERHAUL

Rocker shaft - assembling

1. Lubricate all components with engine oil.
2. Assemble rocker arms, spacers, washers and

pedestals to rocker shaft ensuring that they are
in their original fitted positions.

3. Retain pedestals 1 and 5 with slave bolts.

Rocker shaft - refit

1. Lubricate push rods with engine oil and fit to

their original positions. Ensure that ball end of
each push rod is correctly located in each cam
follower slide.

2. Screw each tappet adjusting screw into its

respective rocker arm until ball end is flush with
underside of arm; fit but do not tighten
locknuts.

3. Lubricate valve pads with engine oil and fit to

their original positions.

4. Position rocker shaft to cylinder head, fit but do

not tighten 3 nuts.

5. Remove slave bolts from pedestals 1 and 5, fit

but do not tighten 2 bolts.

6. Locate each push rod in turn beneath its

respective tappet adjusting screw and tighten
each screw until ball end locates in recess in
push rod.

7. Working from the centre outwards,

progressively tighten 3 nuts and 2 bolts to 5
Nm.

ENGINE

OVERHAUL

15

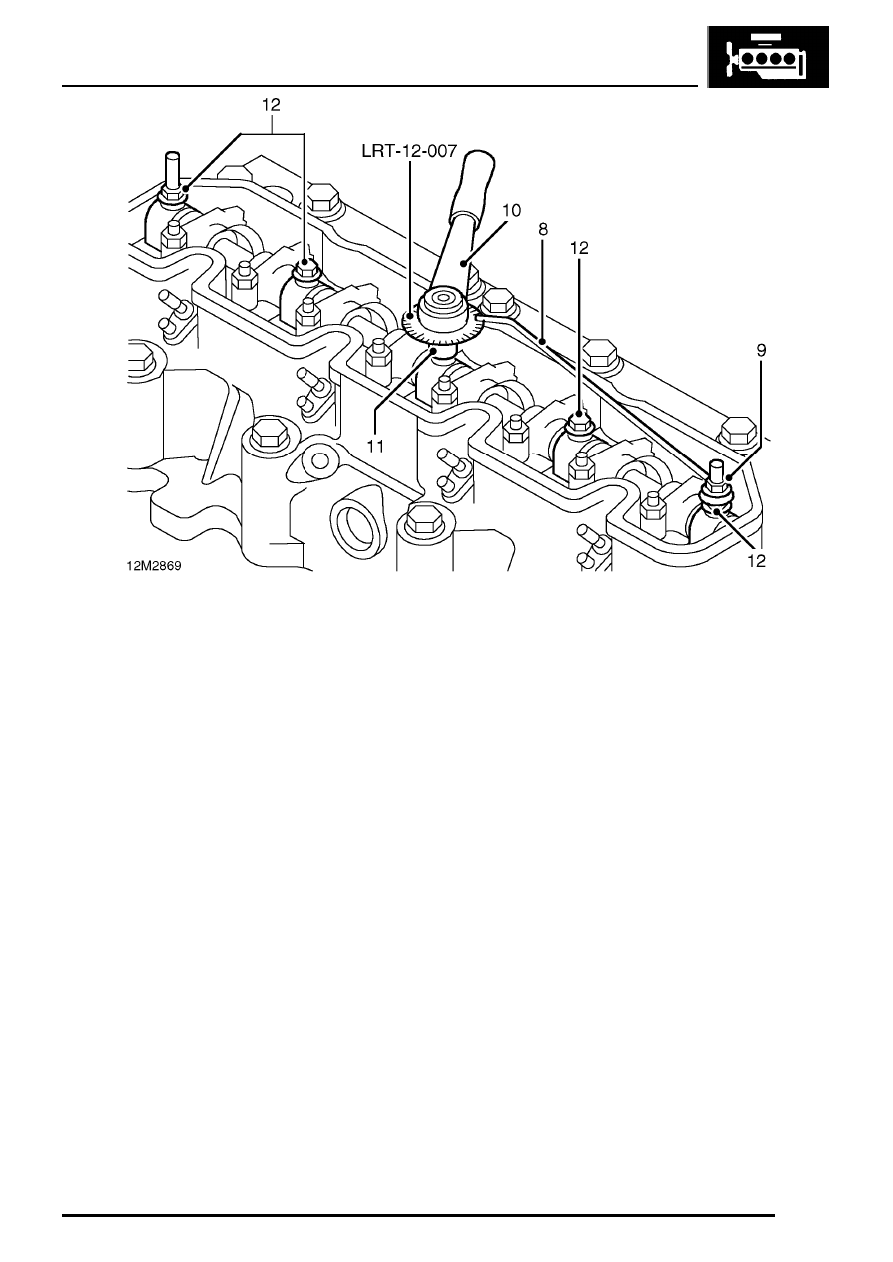

8. Make a suitable pointer from welding rod and

position it to number 1 pedestal stud.

9. Temporarily fit a nut to secure pointer to stud.

10. Assemble degree plate LRT-12-007 to a

suitable torque wrench or extension bar.

11. Tighten the centre pedestal nut a further 50

°

.

12. Tighten 2 pedestal bolts and number 5

pedestal nut a further 50

°

.

13. Remove pointer and secure it to number 5

pedestal stud.

14. Tighten number 1 pedestal nut a further 50

°

.

15. Remove pointer.
16. Adjust valve clearances.
17. Thoroughly clean mating faces of rocker cover

and cylinder head, remove all traces of gasket
material using gasket removal spray and a
plastic scraper.
