Land Rover Discovery. Manual - part 213

ELECTRICAL

31

REPAIR

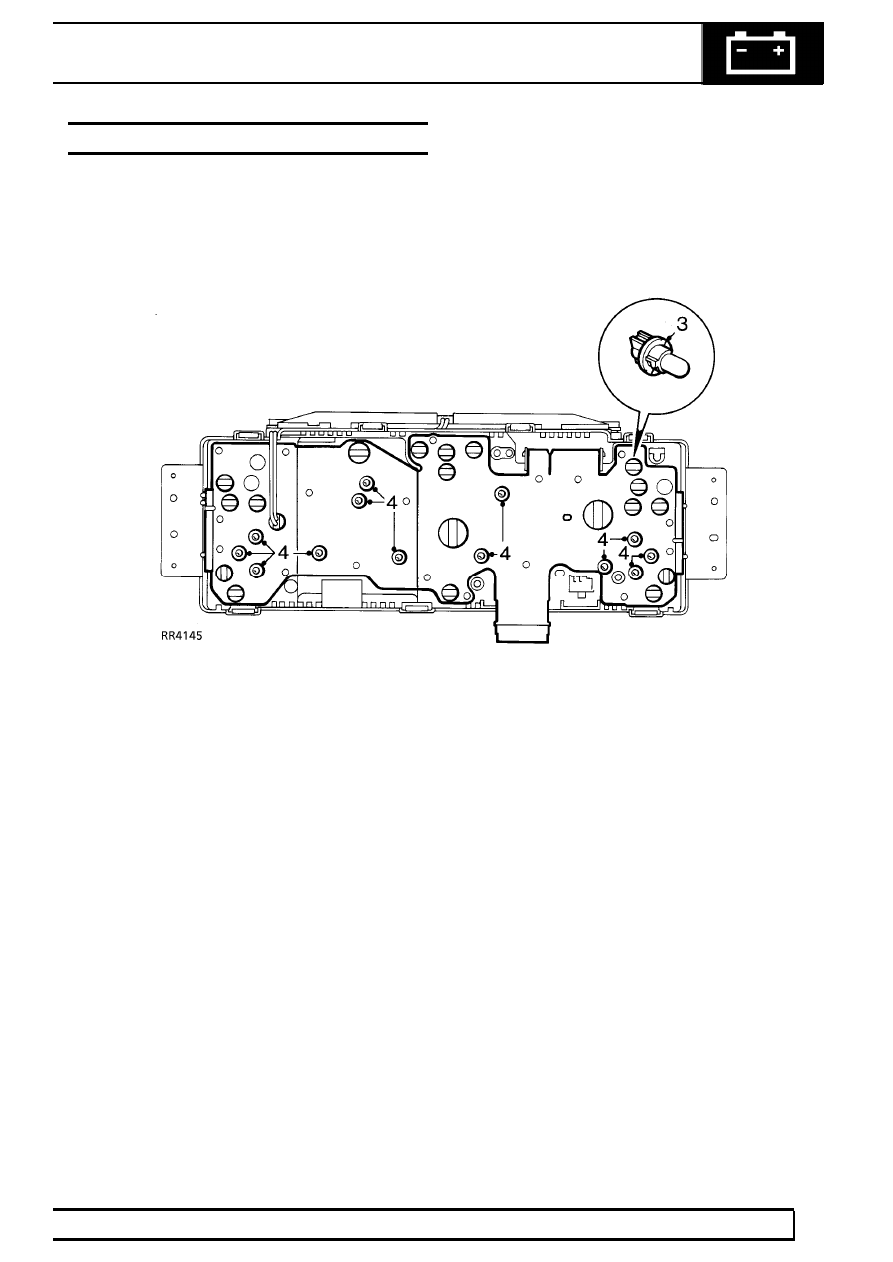

MAIN PRINTED CIRCUIT

Service repair no - 88.20.19

Remove

1. Remove instrument cowl.

See Instrument

cowl and illumination board

2. Remove circuit board.

See Circuit board

3. Remove illumination and warning lamp bulbs.
4. Remove 13 screws securing main printed circuit,

remove circuit.

Refit

5. Position main printed circuit to binnacle.
6. Ensure screw holes in instruments are aligned

with holes in binnacle, fit and tighten screws.

7. Reverse removal procedure. 1 and 2.

86

ELECTRICAL

32

REPAIR

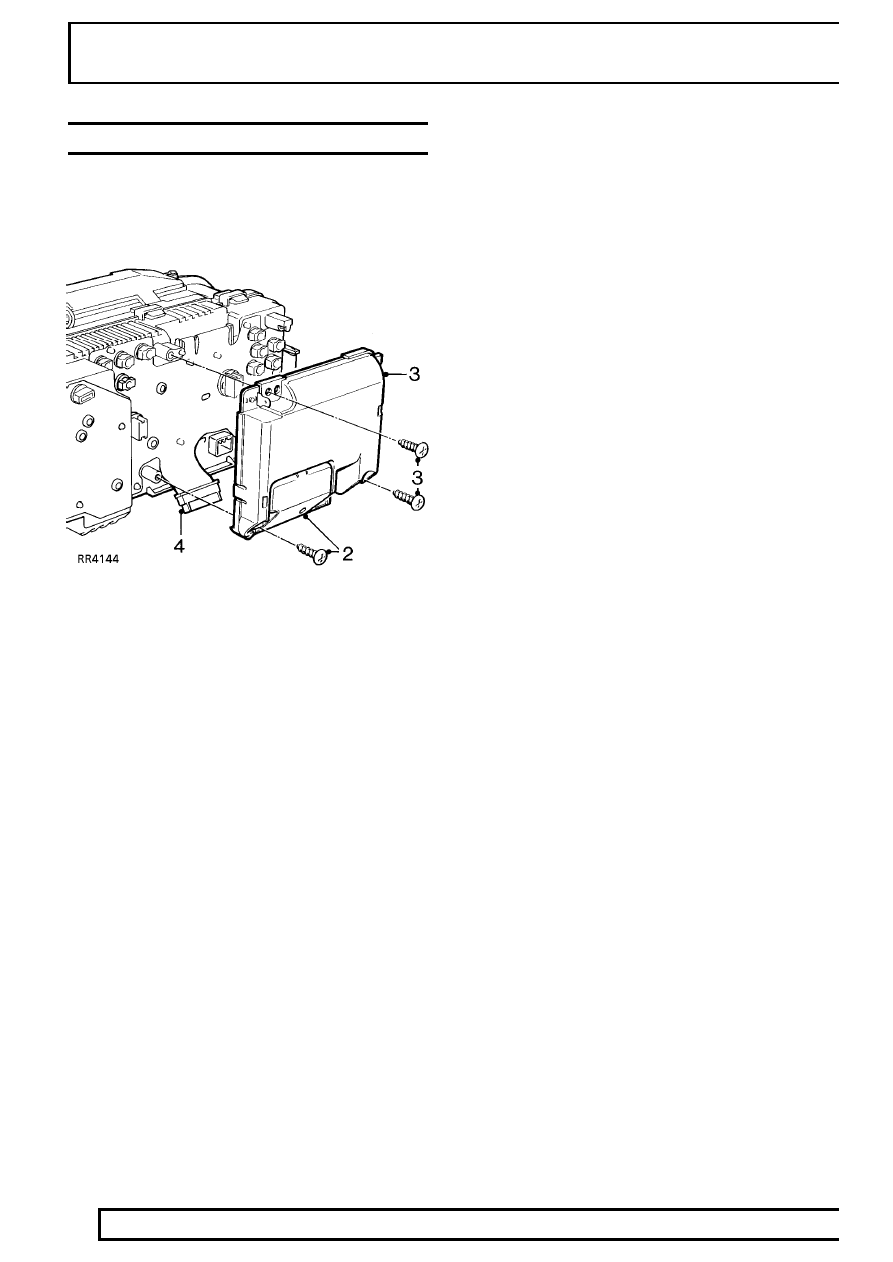

CIRCUIT BOARD

Service repair no - 88.20.25

Remove

1. Remove binnacle.

See Instrument binnacle

2. Remove screw, release lower cover from circuit

board.

3. Remove 2 screws securing circuit board to

binnacle, release board.

4. Disconnect multiplug.

Refit

5. Reverse removal procedure.

ELECTRICAL

33

REPAIR

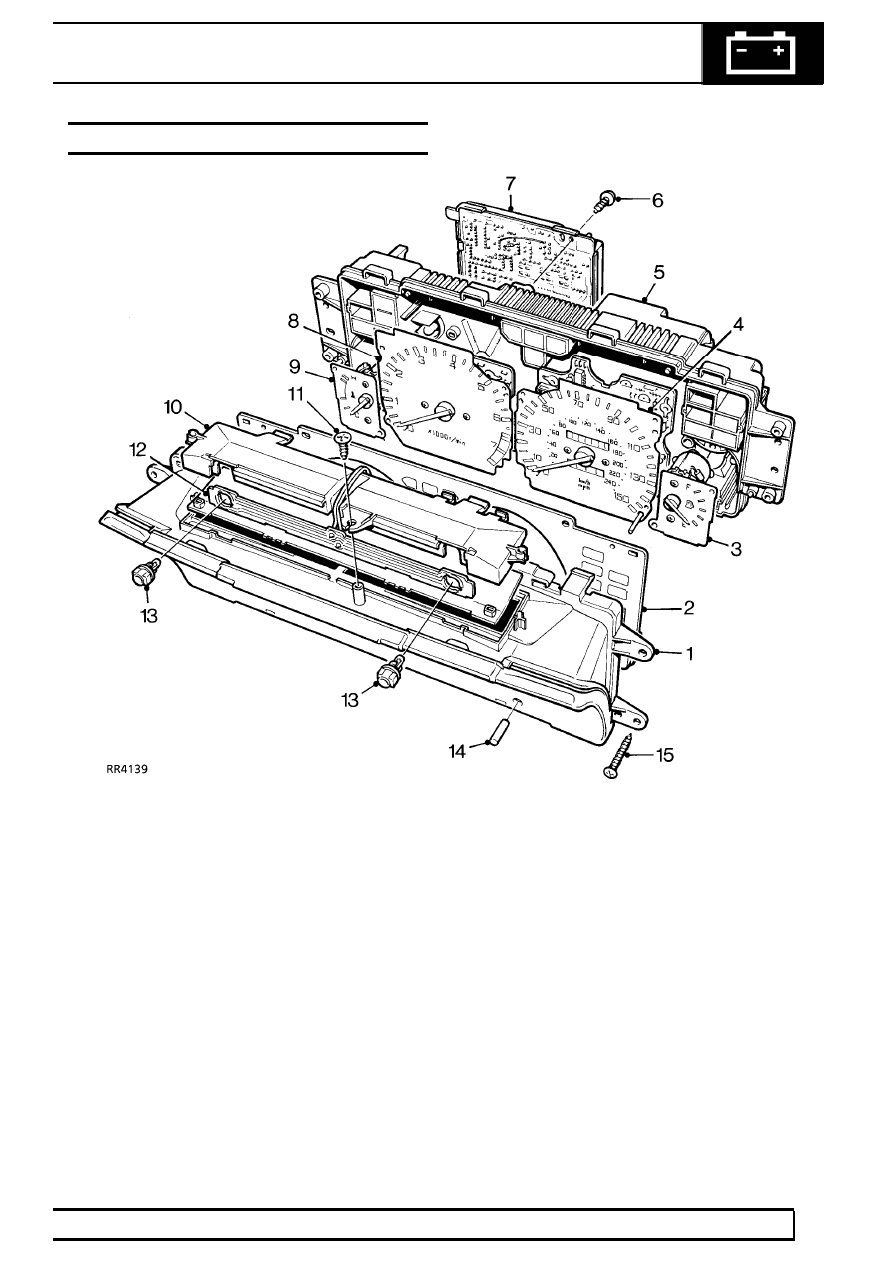

INSTRUMENT BINNACLE COMPONENTS

1. Instrument cowl
2. Face plate
3. Fuel gauge
4. Speedometer
5. Instrument binnacle
6. Screw - securing circuit board
7. Circuit board

8. Tachometer
9. Temperature gauge

10. Illumination board
11. Screw securing illumination board
12. Circuit board - instrument illumination
13. Instrument illumination bulb holder and bulb
14. Speedometer trip reset button sleeve
15. Screw - cowl and binnacle

86

ELECTRICAL

34

REPAIR

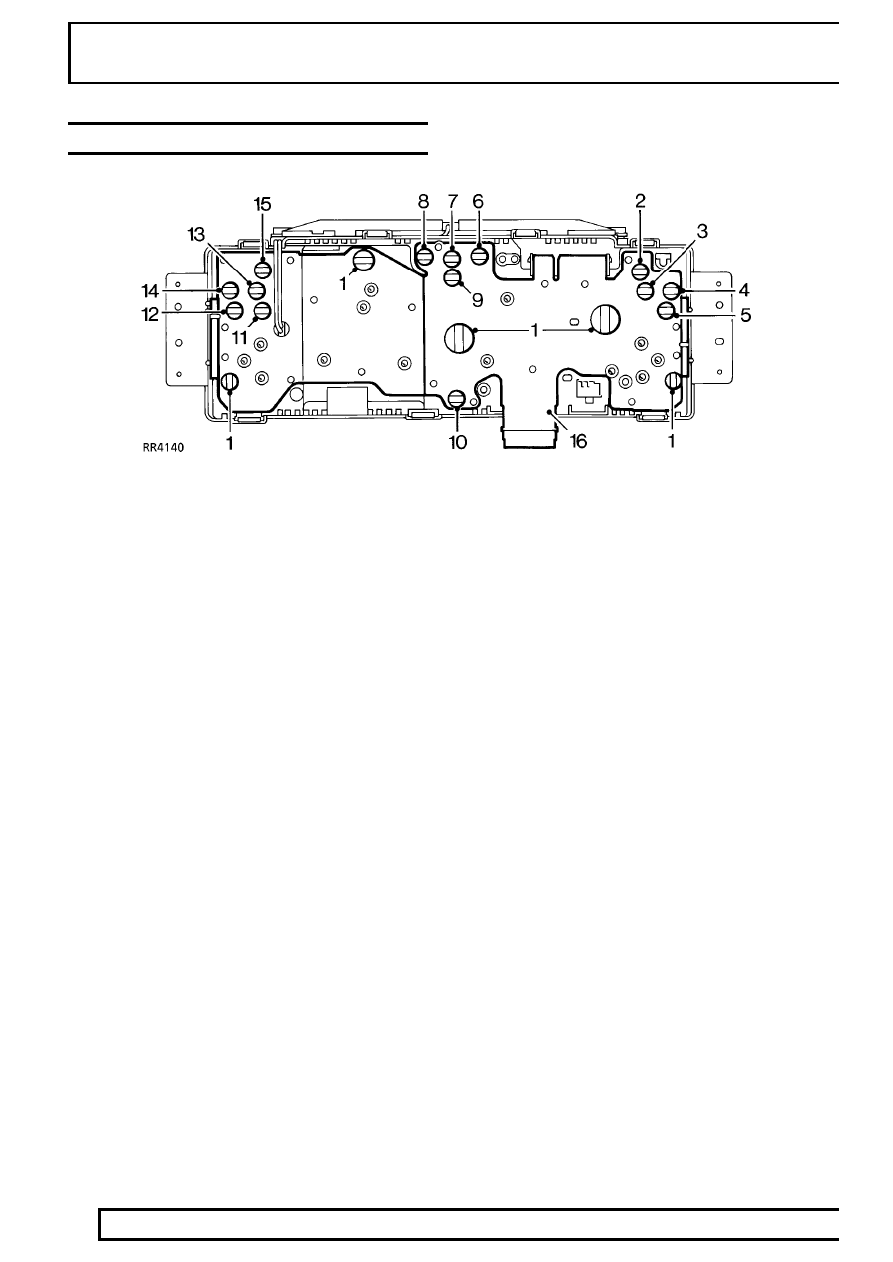

PRINTED CIRCUIT AND WARNING LIGHTS

1. Panel illumination bulbs
2. Transmission oil temperature warning lamp bulb
3. Hazard warning lamp bulb
4. Check engine warning lamp bulb
5. Handbrake/brake fluid warning lamp bulb
6. ABS warning lamp bulb
7. Headlamp main beam warning lamp bulb
8. Trailer direction warning lamp bulb

9. Direction indicator warning lamp bulb

10. Air suspension warning lamp bulb
11. Ignition/no charge warning lamp bulb
12. Seat belt warning lamp bulb
13. Not used
14. Traction control warning lamp bulb
15. Diesel heater plug warning lamp bulb (if fitted)
16. Main printed circuit
