ELECTRICAL

23

REPAIR

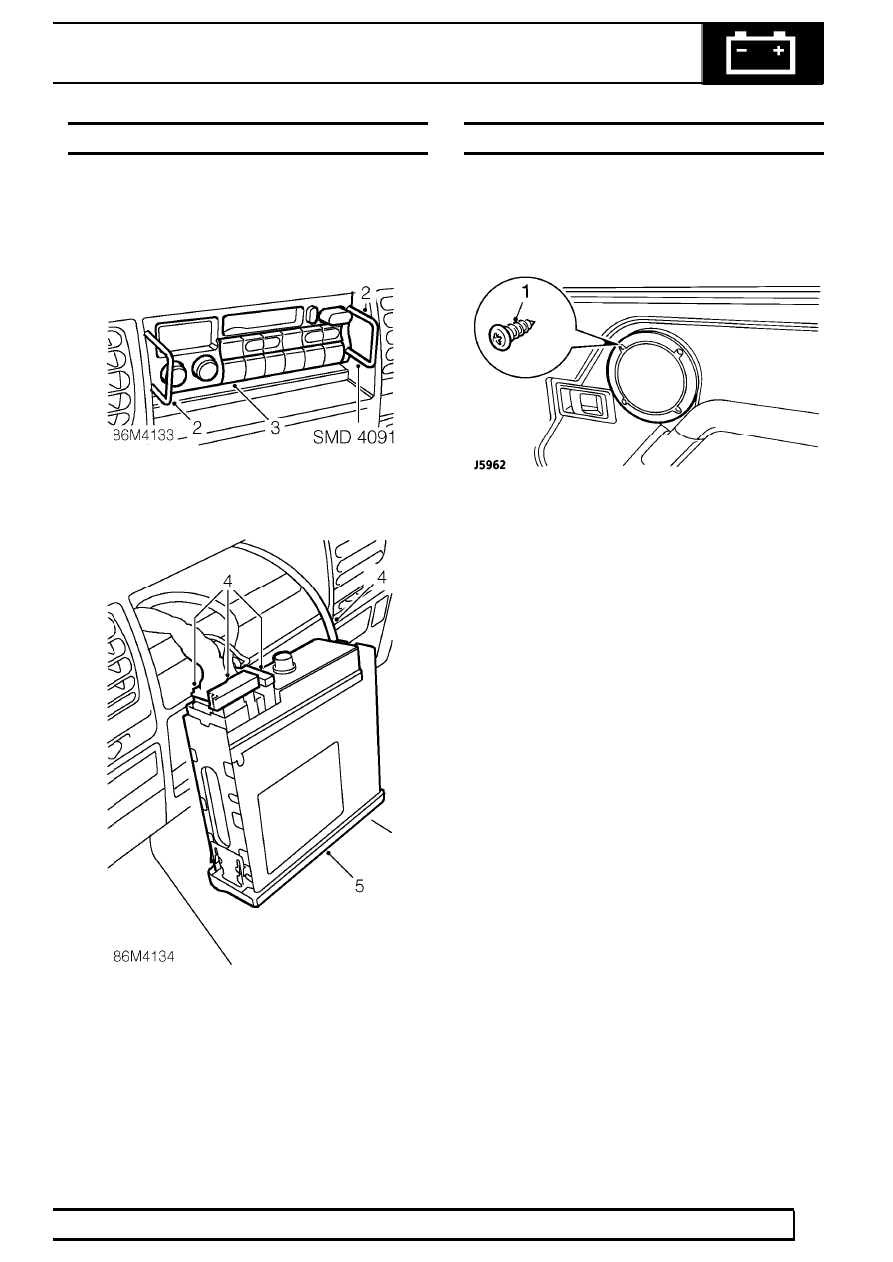

RADIO

Service repair no - 86.50.03

Remove

1. Disconnect battery earth lead.

2. Insert removal tools SMD 4091 to radio.
3. Release radio and remove tools.

4. Disconnect aerial and multiplugs from radio.
5. Remove radio.

Refit

6. Position radio, connect multiplugs and aerial,

and secure radio to fascia.

7. Connect battery earth lead.
8. Set radio code.

SPEAKERS

Service repair no - 86.50.13

Door speakers

Remove

1. Remove the securing screws and withdraw the

speaker from the trim panel.

2. Disconnect the speakers leads.

Refit

3. Reverse removal procedure.

86

ELECTRICAL

24

REPAIR

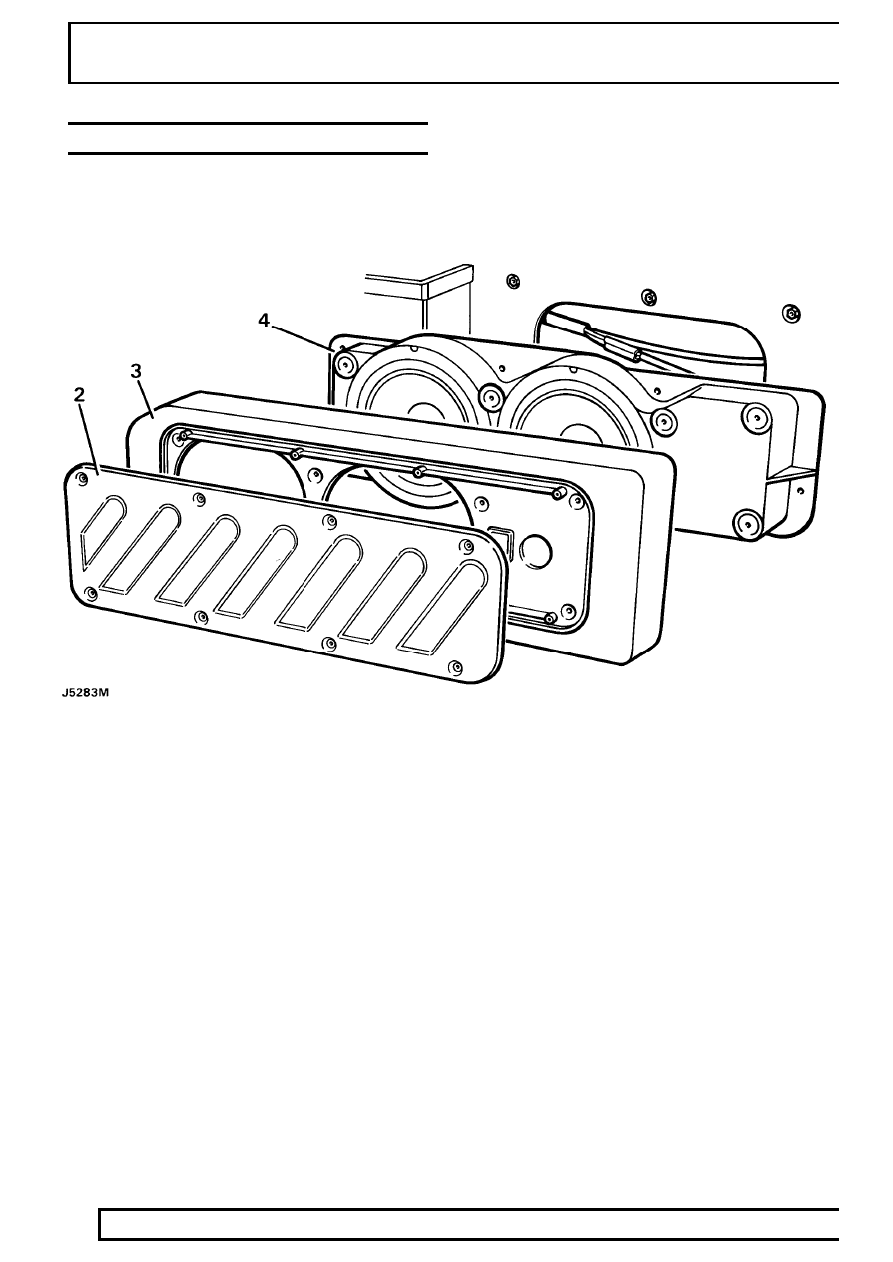

SPEAKERS AND AMPLIFIER PACK, REAR DOOR

Service repair no - 86.50.36

Remove

1. Disconnect battery negative lead.
2. Remove securing screws and withdraw speaker

grille.

3. Remove securing screws and withdraw speaker

trim.

4. Remove securing screws ease speaker and

amplifier pack away from door panel, disconnect
multiplug and withdraw assembly.

5. Disconnect speaker plug from amplifier remove

securing screws and detach amplifier.

Refit

6. Reverse removal procedure.

ELECTRICAL

25

REPAIR

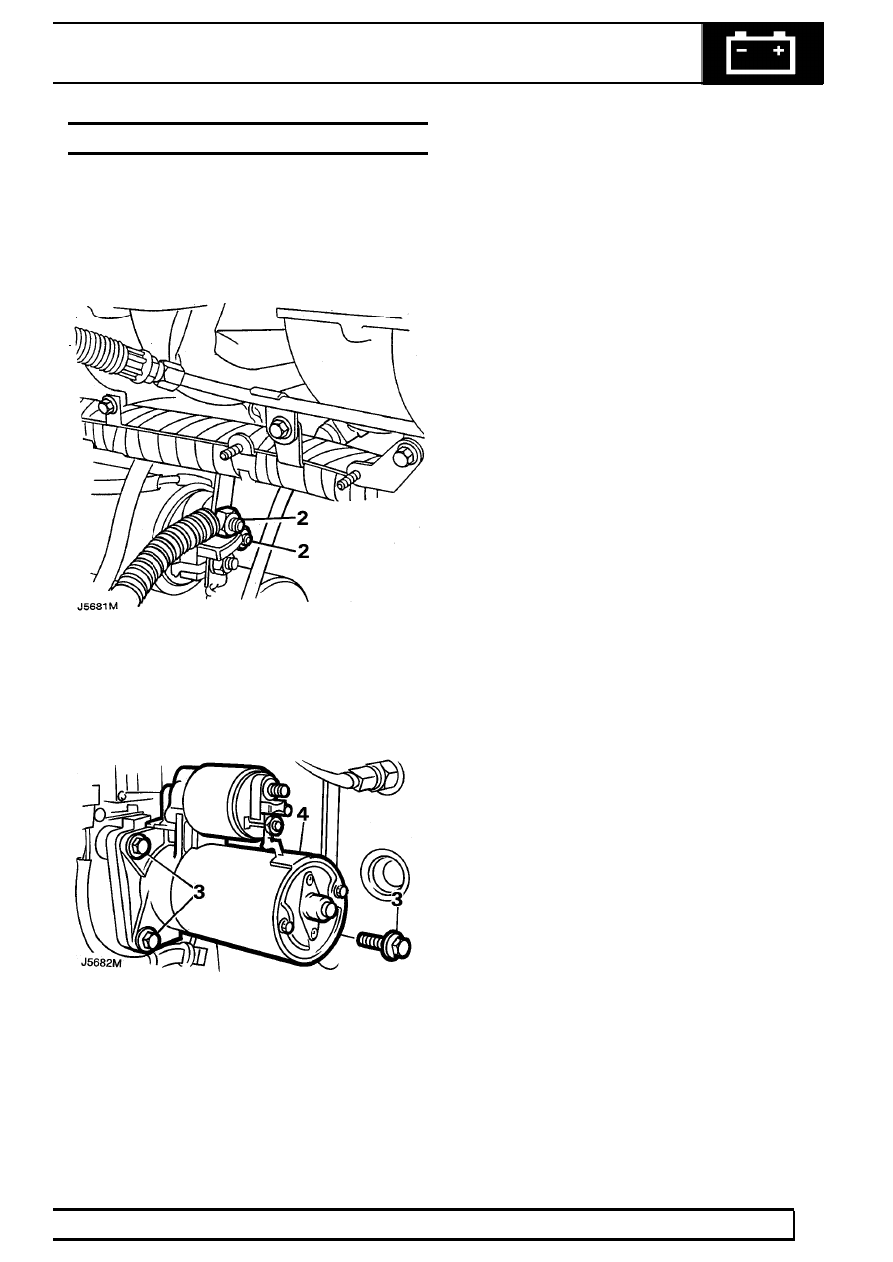

STARTER MOTOR - Mpi

Service repair no - 86.60.01

Remove

1. Disconnect battery negative lead.

2. Remove 2 nuts securing cables to starter

solenoid; release cables.

3. Remove 3 bolts securing starter motor.
4. Manoeuvre starter motor clear of bell housing.
5. Remove starter motor.

Refit

6. Clean mating faces of starter motor and

differential housing.

7. Manoeuvre starter motor into position.
8. Fit mounting bolts and Tighten to

45 Nm.

9. Connect battery cables to starter solenoid; fit

nuts and tighten to the correct torque.

10. Reconnect battery negative lead.

86

ELECTRICAL

26

REPAIR

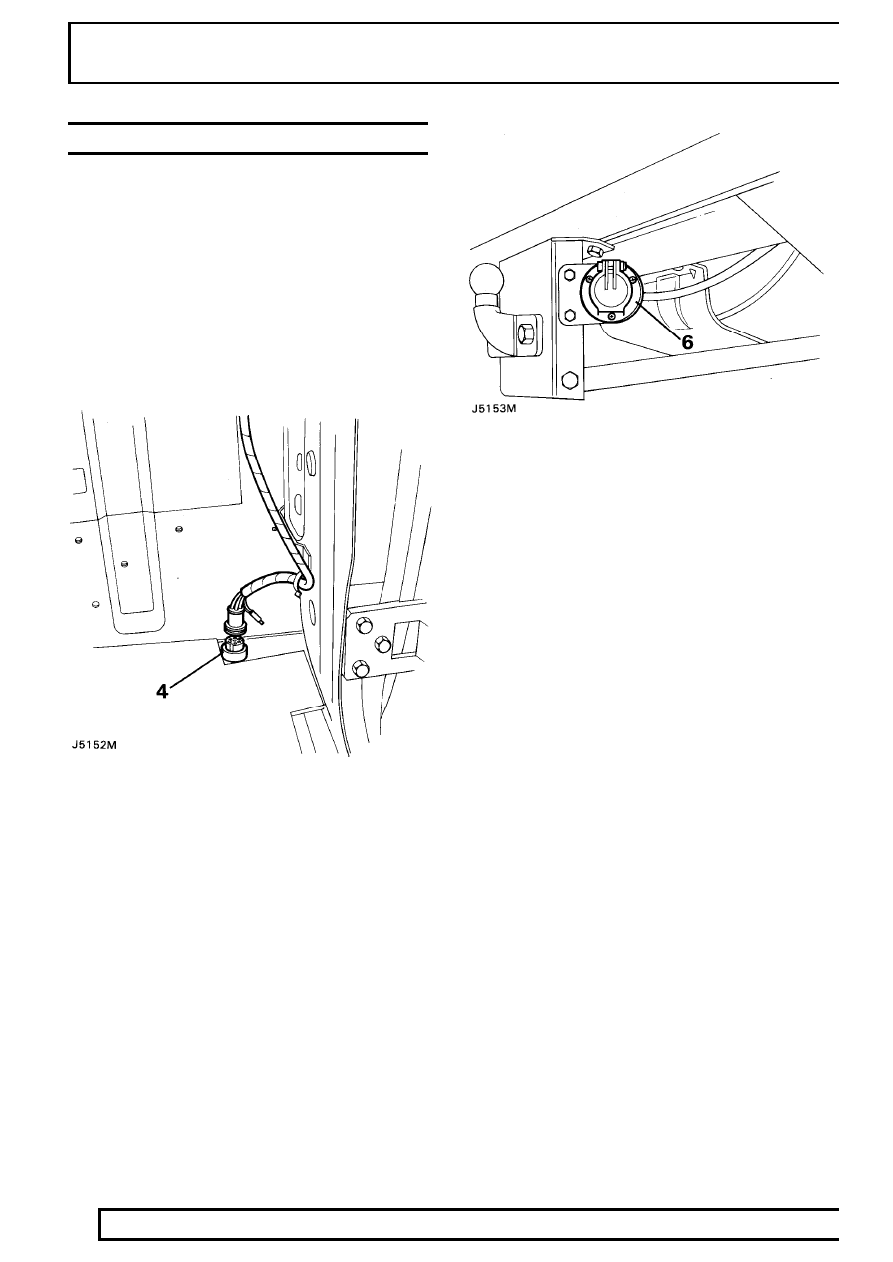

TRAILER SOCKET

Remove

1. If fitted remove the RH side facing seat

See

CHASSIS AND BODY, Repair, Rear Fold
Down Seats

2. Remove the rear lower side trim panel

See

CHASSIS AND BODY, Repair, Rear
Compartment Lower Trim Panels

3. Raise the carpet adjacent to the RH rear quarter

panel.

4. Disconnect the trailer socket lead multi-plug from

the RH body harness.

5. Displace the rubber grommet in the floor and

pass the socket lead through to the underside of
the vehicle.

6. Remove the securing screws and withdraw the

trailer socket from the towing hook mounting
bracket.

Refit

7. Reverse removal procedure.
