Land Rover Discovery. Manual - part 181

76

CHASSIS AND BODY

56

REPAIR

Refit

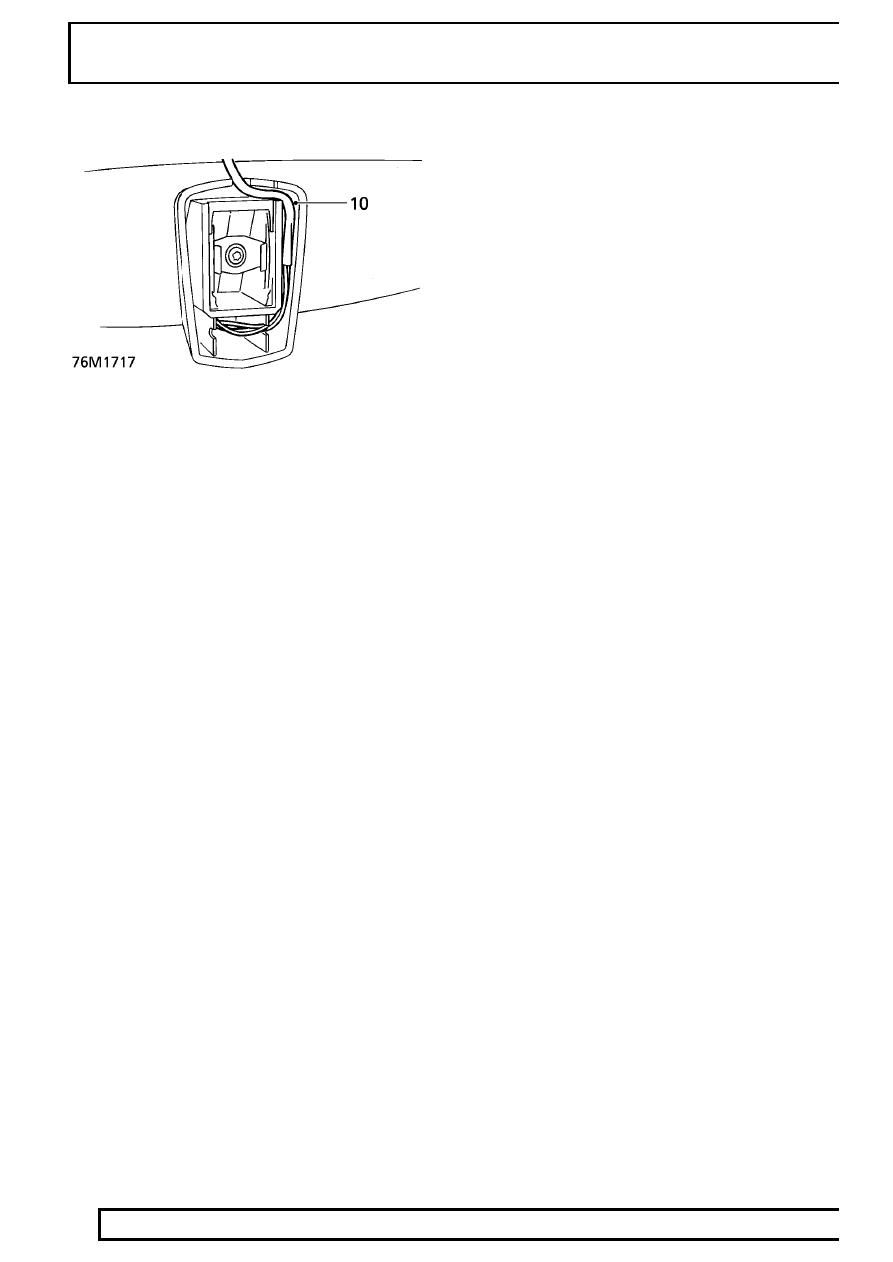

10. Reverse removal procedure. Ensure harness is

correctly routed in mirror base so it does not
become trapped.

CHASSIS AND BODY

57

REPAIR

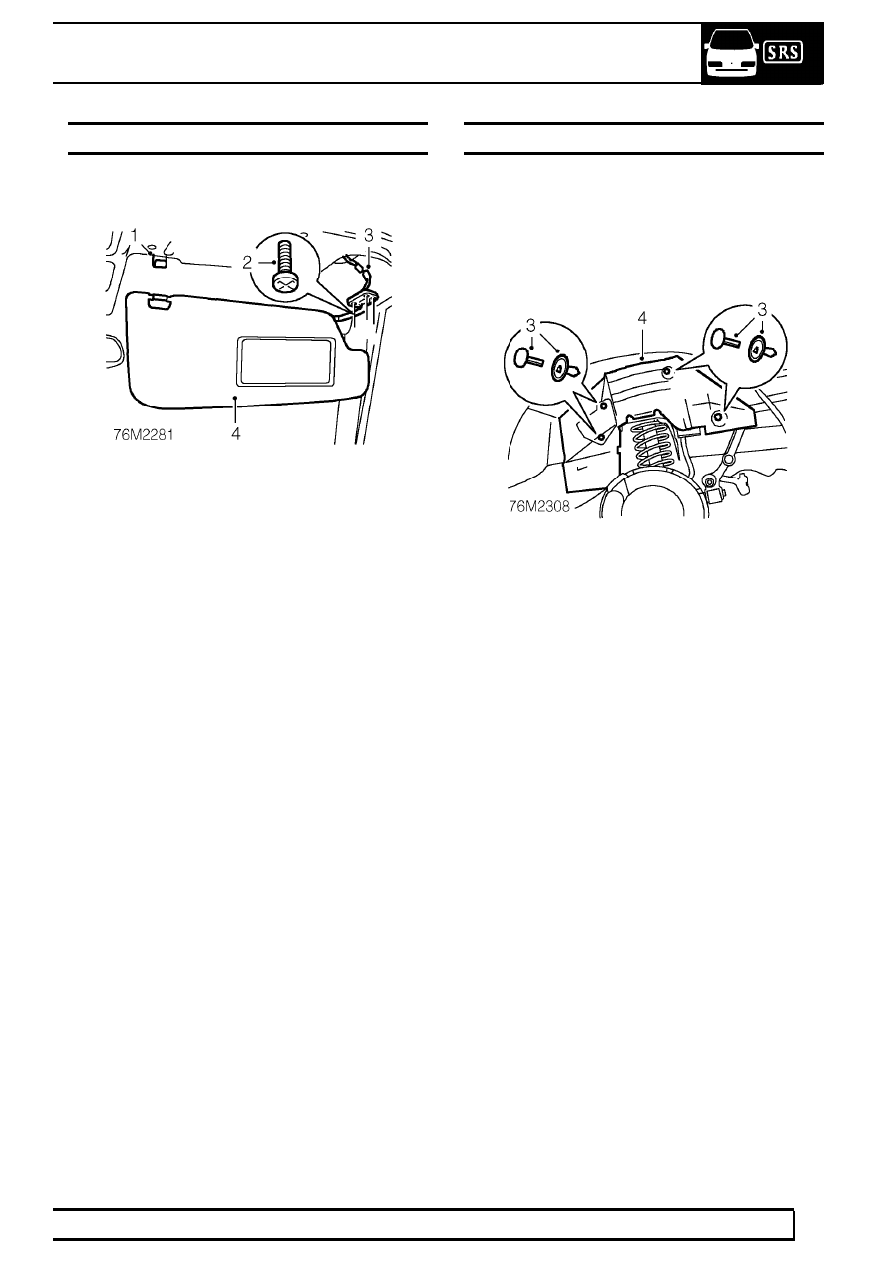

SUN VISOR

Service repair no - 76.10.47

Remove

1. Release sun visor from headlining retaining clip.
2. Remove 3 screws securing sun visor to body.
3. Release sun visor and disconnect multiplug.
4. Remove sun visor.

Refit

5. Position sun visor and connect muliplug.
6. Position sun visor to headlining and secure with

screws.

7. Secure sun visor to headlining clip.

WHEEL ARCH LINER - FRONT

Service repair no - 76.10.48

Remove

1. Raise front of vehicle and support on safety

stand.

2. Remove front road wheel.

3. Remove 4 wheel arch liner retainers.
4. Remove wheel arch liner.

Refit

5. Fit wheel arch liner and secure with retainers.
6. Fit front road wheel and tighten nuts to

126 Nm

(93 lbf ft) .

7. Remove stand and lower vehicle.

76

CHASSIS AND BODY

58

REPAIR

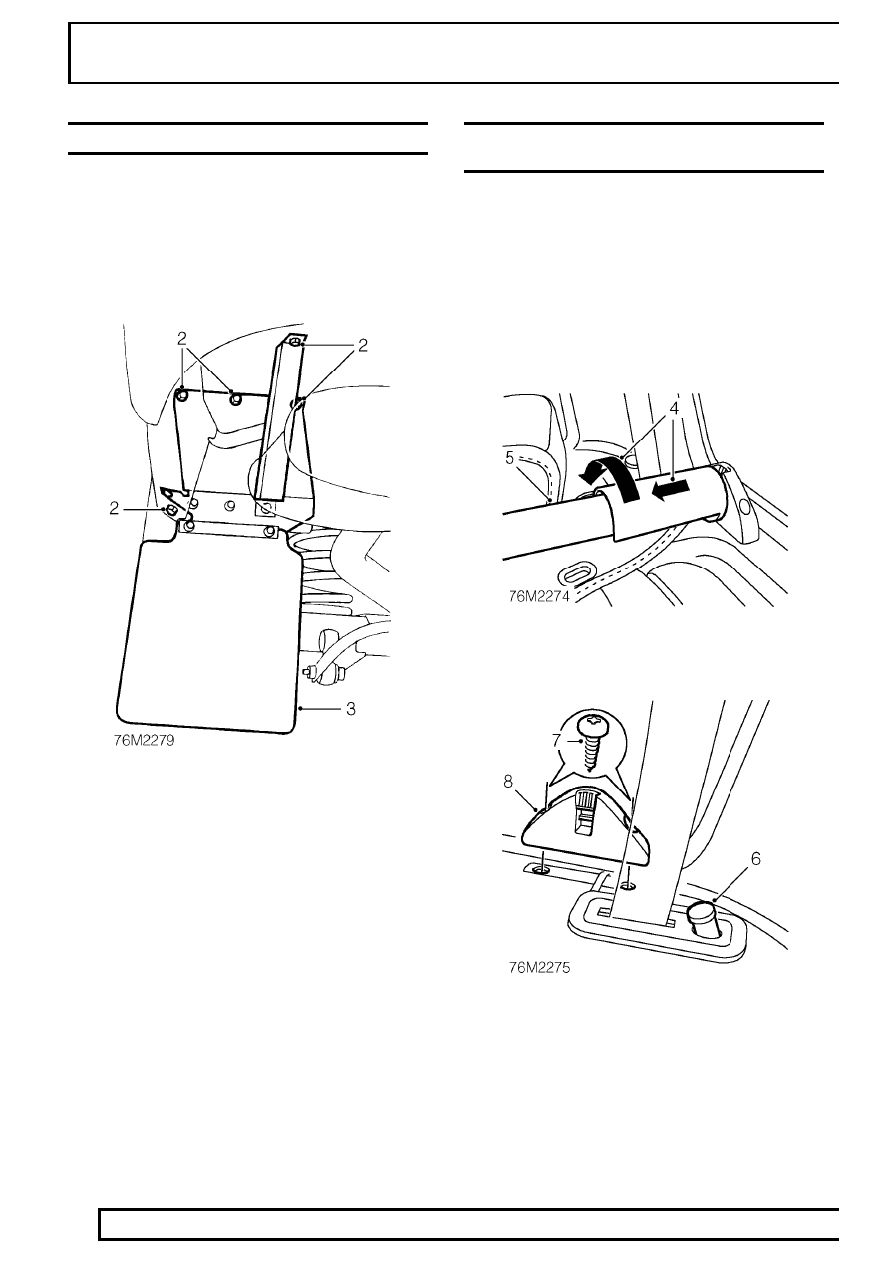

MUD FLAP - REAR - LH

Service repair no - 76.10.85

Remove

1. Remove rear compartment lower trim panel.

See rear compartment lower trim panel - lh -
with rear air conditioning fitted.

2. Remove 5 nuts and bolts securing mud flap to

body and bumper valance.

3. Remove mud flap.

Refit

4. Position mud flap to body, fit bolts and tighten

nuts to

10 Nm (7 lbf ft) .

5. Fit rear compartment lower trim panel.

See rear

compartment lower trim panel - lh - with rear
air conditioning fitted.

REAR COMPARTMENT LOWER TRIM PANEL - LH
- WITH REAR AIR CONDITIONING FITTED

Service repair no - 76.13.03/20

Remove

1. Remove rear fold down seat.

See rear fold

down seats.

2. Remove fold down rear seat belts.

See rear

fold down seat belts - lh - with rear air
conditioning fitted.

3. Remove ’E’ post trim casing.

See ’E’ post trim

casing - lh - with rear air conditioning fitted.

4. Release load space cover end sleeve from

mounting bracket.

5. Remove load space cover.

6. Press rear seat squab release button and fold

squab forward.

7. Remove 2 screws securing load space cover

mounting bracket.

8. Remove mounting bracket.

CHASSIS AND BODY

59

REPAIR

9. Remove 5 trim studs securing trim panel.

10. Remove trim panel.

Refit

11. Fit and align trim panel.
12. Fit trim panel retaining studs.
13. Position load space cover mounting bracket and

secure with screws.

14. Fold rear seat squab back and secure to latch.
15. Position load space cover to mounting brackets

and secure.

16. Fit ’E’ post trim casing.

See ’E’ post trim

casing - lh - with rear air conditioning fitted.

17. Fit fold down rear seat belts.

See rear fold

down seat belts - lh - with rear air
conditioning fitted.

18. Fit rear fold down seat.

See rear fold down

seats.

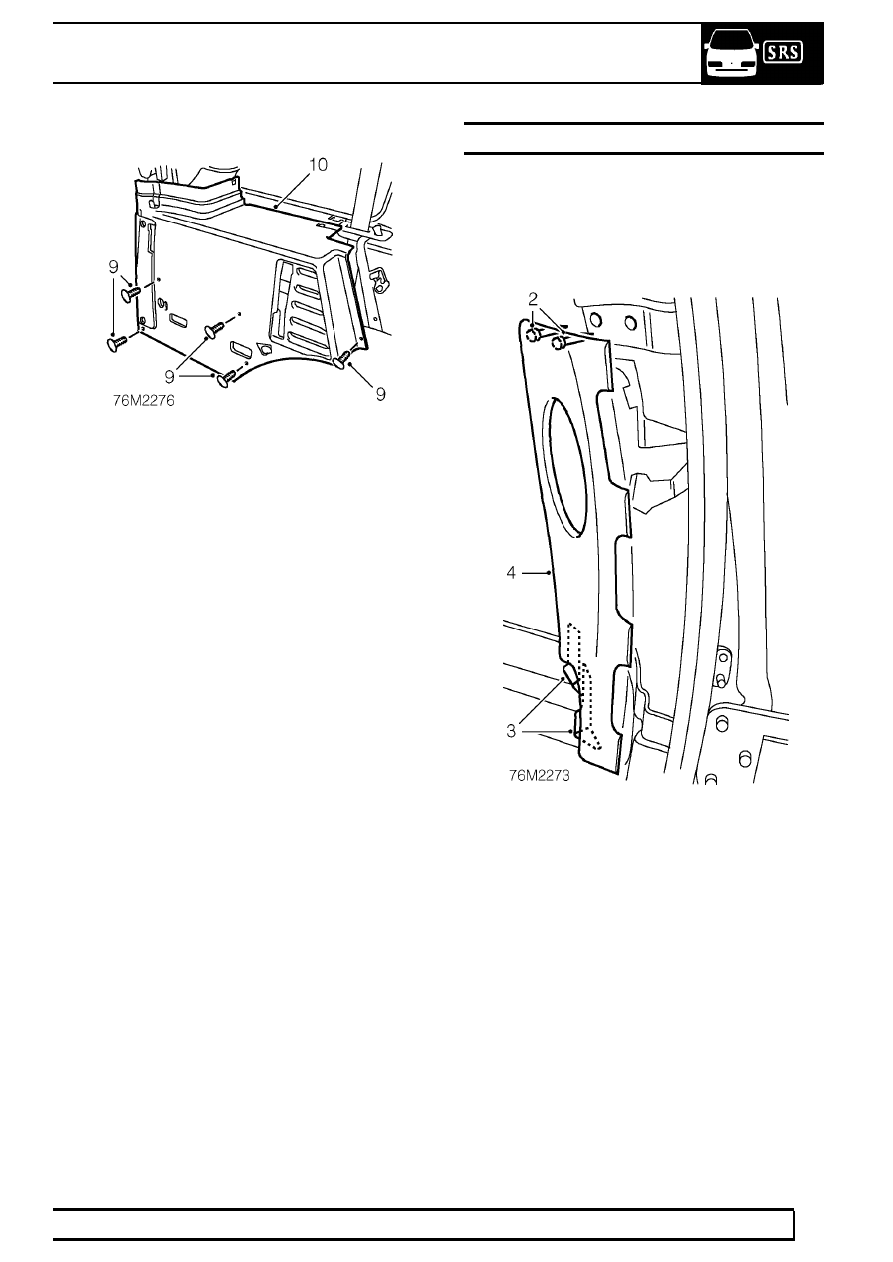

’E’ POST TRIM CASING - RH

Service repair no - 76.13.13/03

Remove

1. Remove rear speaker.

See ELECTRICAL,

Repair, rear speaker.

2. Release 2 ’E’ post finisher retaining studs from

alpine light trim.

3. Release 2 ’E’ post finisher retaining clips from

lower trim panel.

4. Remove ’E’ post finisher.

Refit

5. Position ’E’ post finisher clips to lower trim panel.
6. Secure ’E’ post finisher studs to alpine light trim.
7. Fit rear speaker.

See ELECTRICAL, Repair,

rear speaker.
