Land Rover Discovery. Manual - part 178





76

CHASSIS AND BODY

44

REPAIR

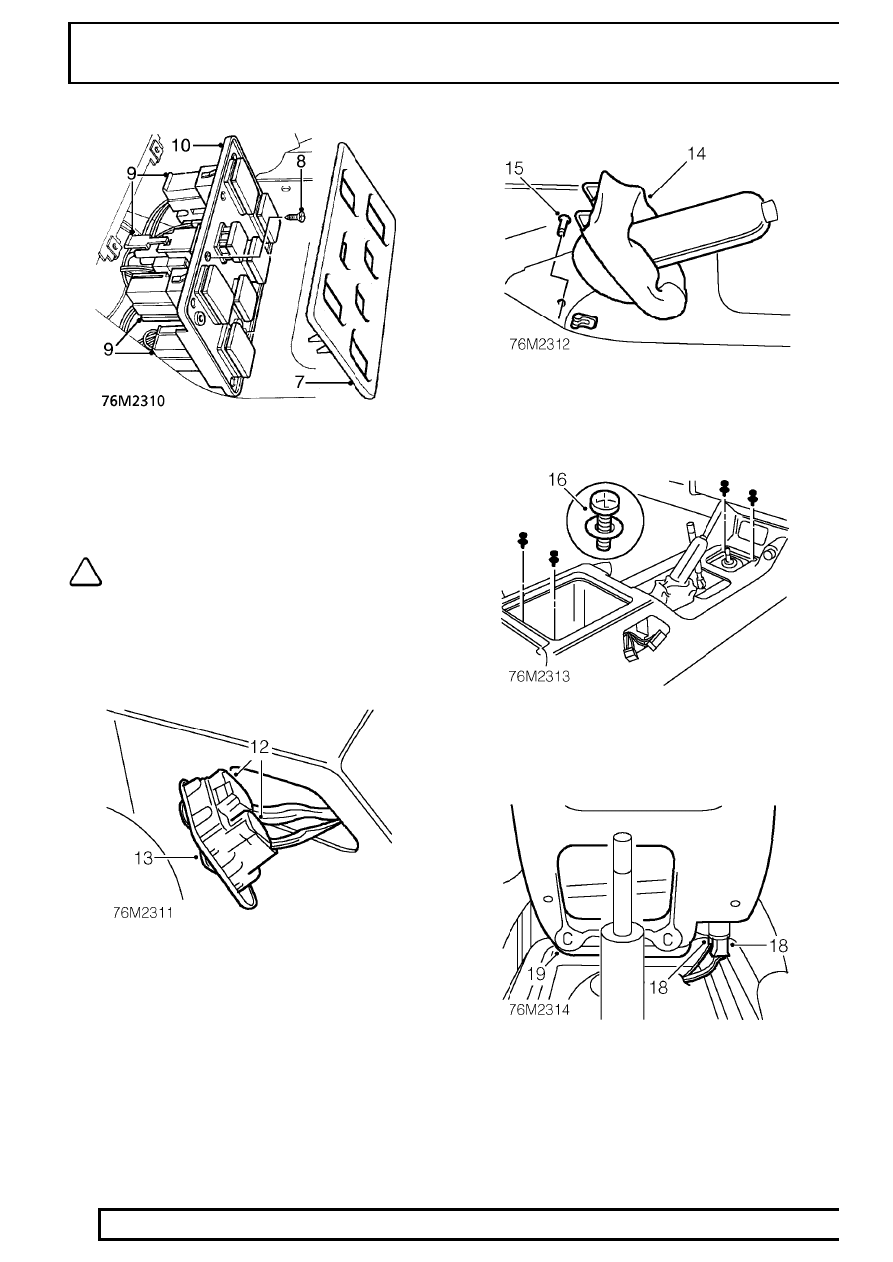

7. Remove centre console switch pack cover.
8. Remove 4 screws securing switch pack to

console.

9. Release switch pack from console and

disconnect 7 multiplugs.

NOTE: If the ’Cold Pack’ option is not fitted
there will only be 5 switches in pack.

10. Remove switch pack.

Models fitted with electric front seats

11. Release electric front seat switches from centre

console.

12. Disconnect 2 multiplugs from each switch.
13. Remove switches.

All models

14. Release hand brake lever gaiter from centre

console.

15. Remove clip and clevis pin securing cable to

hand brake lever.

16. Remove 4 screws securing centre console to

body.

17. Raise hand brake lever, pull centre console

rearwards to gain access to cigar lighter
multiplug and illumination bulb Lucar.

18. Disconnect cigar lighter multiplug and

illumination bulb Lucar.

19. Remove centre console assembly.

CHASSIS AND BODY

45

REPAIR

Refit

20. Position centre console assembly, ensuring

harnesses and connectors are not trapped and
are routed to their correct locations.

21. Connect cigar lighter multiplug and illumination

bulb Lucar.

22. Align centre console to body fixings and fascia.
23. Fit and tighten screws securing centre console to

body.

24. Lubricate hand brake lever to cable clevis pin.
25. Align hand brake cable to lever, fit clevis pin and

secure with clip.

26. Secure hand brake lever gaiter to centre

console.

Models fitted with electric front seats

27. Position electric front seat switches,connect

multiplugs and secure to centre console.

All models

28. Position centre console switch pack and connect

multiplugs to switches.

29. Align switch pack to centre console and secure

with screws.

30. Fit centre console switch pack cover.
31. Fit centre console rubber mat.
32. Fit gear selector lever knob and secure gaiter.
33. Fit transfer gear lever knob and secure gaiter.
34. Reconnect battery earth lead.

DRINKS TRAY

Service repair no - 76.46.41

Remove

1. Disconnect battery negative lead.
2. Remove ash tray.

See ash tray - dash panel

central louvre panel.

3. Remove switch pack.

See switch pack - dash

panel central louvre panel.

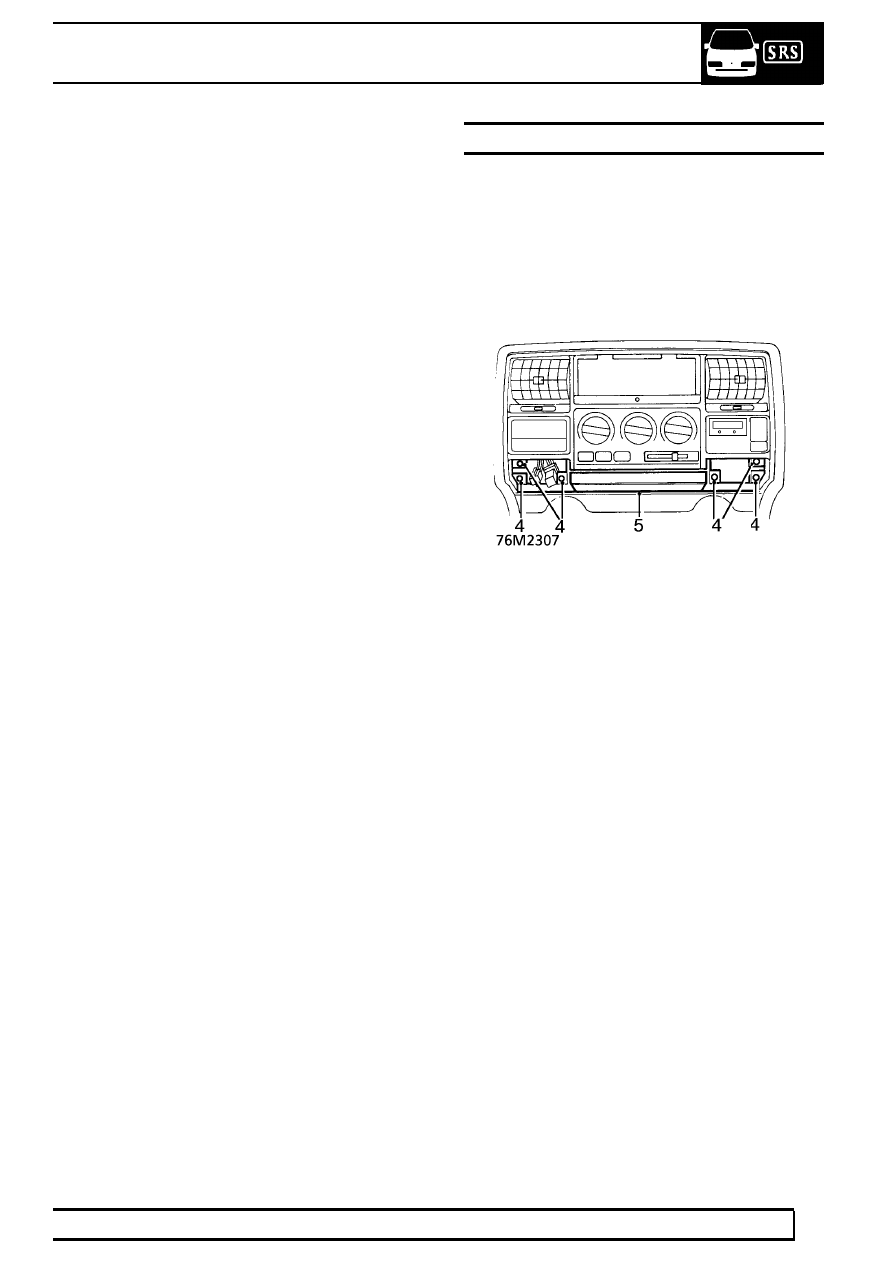

4. Remove 6 screws securing drinks tray to dash

panel central louvre panel.

5. Remove drinks tray.

Refit

6. Position drinks tray to dash panel central louvre

panel and secure with screws.

7. Fit switch pack.

See switch pack - dash panel

central louvre panel.

8. Fit ash tray.

See ash tray - dash panel central

louvre panel.

9. Connect battery negative lead.

76

CHASSIS AND BODY

46

REPAIR

DASH PANEL CENTRAL LOUVRE PANEL

Service repair no - 76.46.42

Remove

1. Disconnect battery negative lead.
2. Remove radio.

See ELECTRICAL, Repair,

radio.

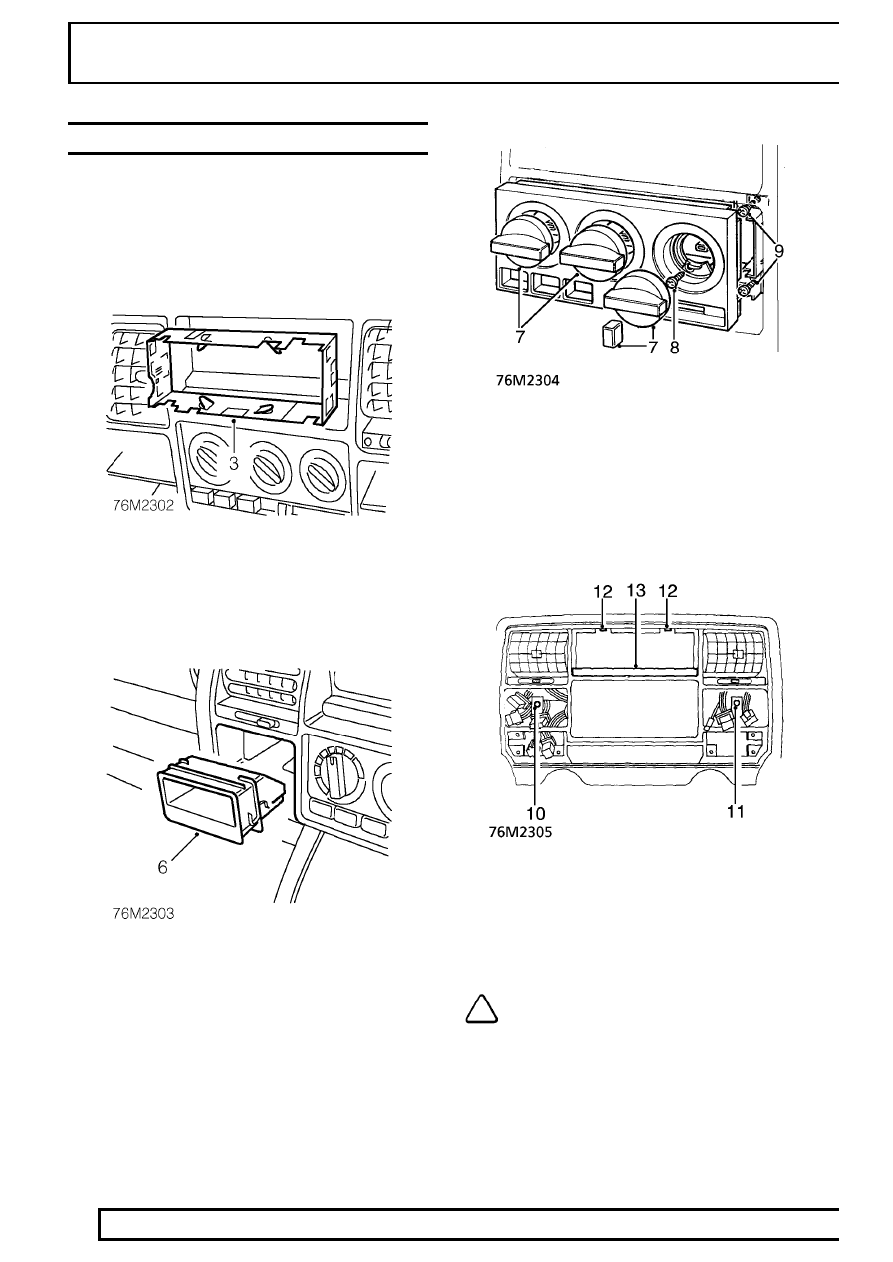

3. Release tags securing radio cage to louvre

panel and remove cage.

4. Remove clock.

See ELECTRICAL, Repair,

clock.

5. Release 4 coin tray securing tags.

6. Remove coin tray.

7. Remove 3 heater control and blower switch

knob.

8. Remove 2 screws securing heater graphic

display panel and remove panel.

9. Remove 4 screws securing heater control unit to

panel.

10. Working through coin tray aperture, remove

screw securing panel.

11. Working through clock aperture, remove screw

securing panel.

12. Loosen 2 uppermost panel retaining screws.

NOTE: On some models the panel is fitted
with an LED. In this case, manoeuvre LED
from panel and disconnect.

13. Remove panel retaining screw cover.

CHASSIS AND BODY

47

REPAIR

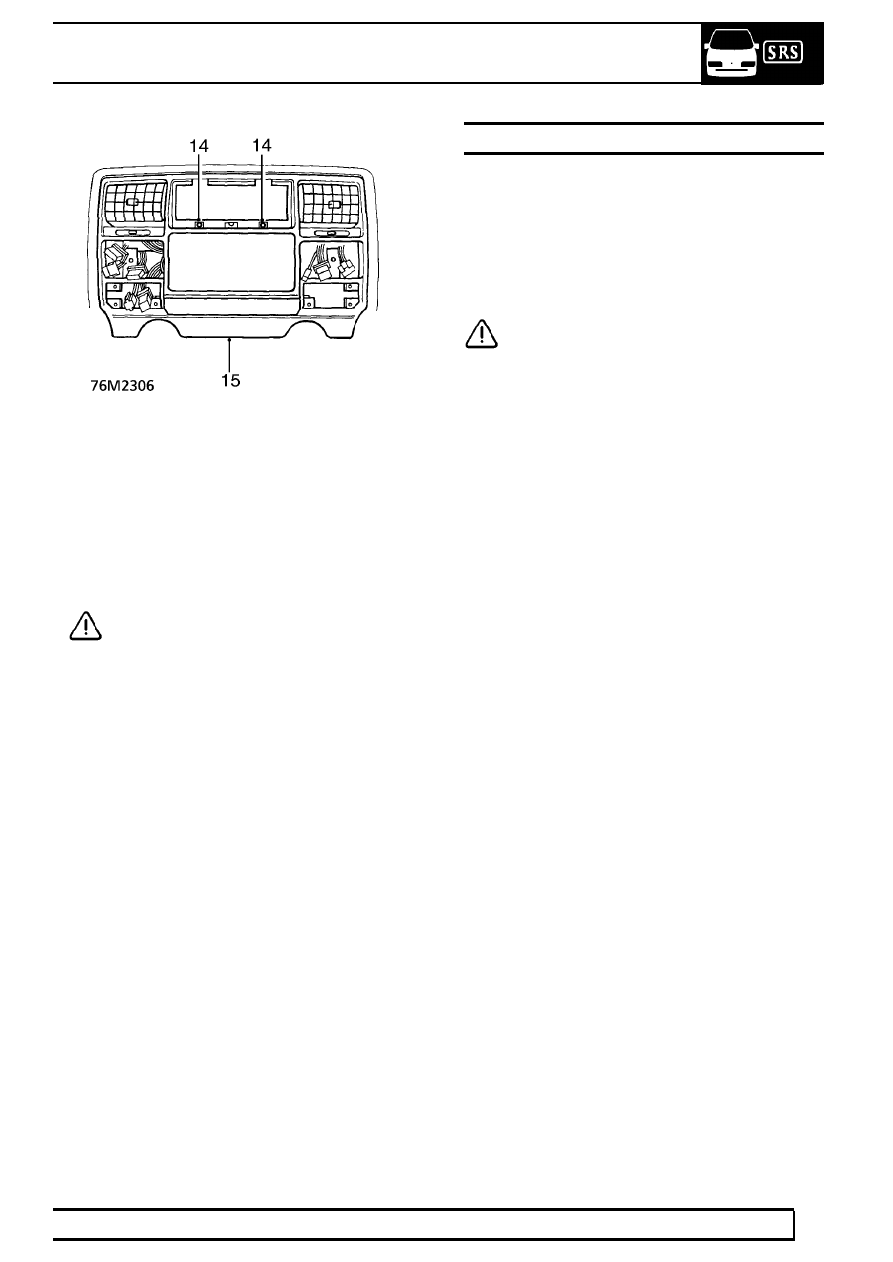

14. Remove 2 screws securing louvre panel.
15. Remove louvre panel from dash panel.

Refit

16. Position louvre panel, feed harness connectors

through their correct apertures,and align to dash
panel.

CAUTION: When refitting avoid trapping of
electrical wiring.

17. Fit and tighten screws securing louvre panel.
18. Fit panel retaining screw cover.
19. Position heater control unit to panel and secure

with screws.

20. Fit heater graphic display panel and secure with

screws.

21. Fit heater control and blower switch knobs.
22. Fit clock.

See ELECTRICAL, Repair, clock.

23. Position coin tray and secure to tags.
24. Position radio cage, feed electrical connectors

and aerial through cage, and position to panel.

25. Bend back radio cage retaining tags.
26. Fit radio.

See ELECTRICAL, Repair, radio.

27. Connect battery negative lead.

DASH PANEL ASSEMBLY

Service repair no - 76.46.23

Remove

1. Move front seats to rearmost position.
2. Disconnect battery negative lead.
3. Disconnect air bag multiplugs under dash panel.

CAUTION: When air bags are fitted,
reference must be made to the Airbag
Supplementary Restraint System section.

4. Remove passenger glove box.
5. Remove driver’s side access panel.
6. Remove centre console assembly.

See centre

console.

7. Remove airbag from steering wheel.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair, driver’s airbag module.

8. Remove passenger’s airbag from dash panel.

See SUPPLEMENTARY RESTRAINT SYSTEM,
Repair, passenger’s airbag module.

9. Release clamp and lower steering column.

10. Remove steering wheel.

See STEERING,

Repair, steering wheel.

11. Remove column switch.

See

SUPPLEMENTARY RESTRAINT SYSTEM,
Repair, column switch assembly.

12. Remove instrument binnacle.

See

ELECTRICAL, Repair, instrument binnacle.

13. Remove radio.

See ELECTRICAL, Repair,

radio.

14. Remove exterior mirrors switch panel.
15. Remove coin tray.
16. Remove switch panel.
17. Remove clock.
18. Undo screw securing mounting bracket and

position passenger’s side relay assembly aside.

19. Set heater controls fully clockwise.
