CHASSIS AND BODY

24

REPAIR

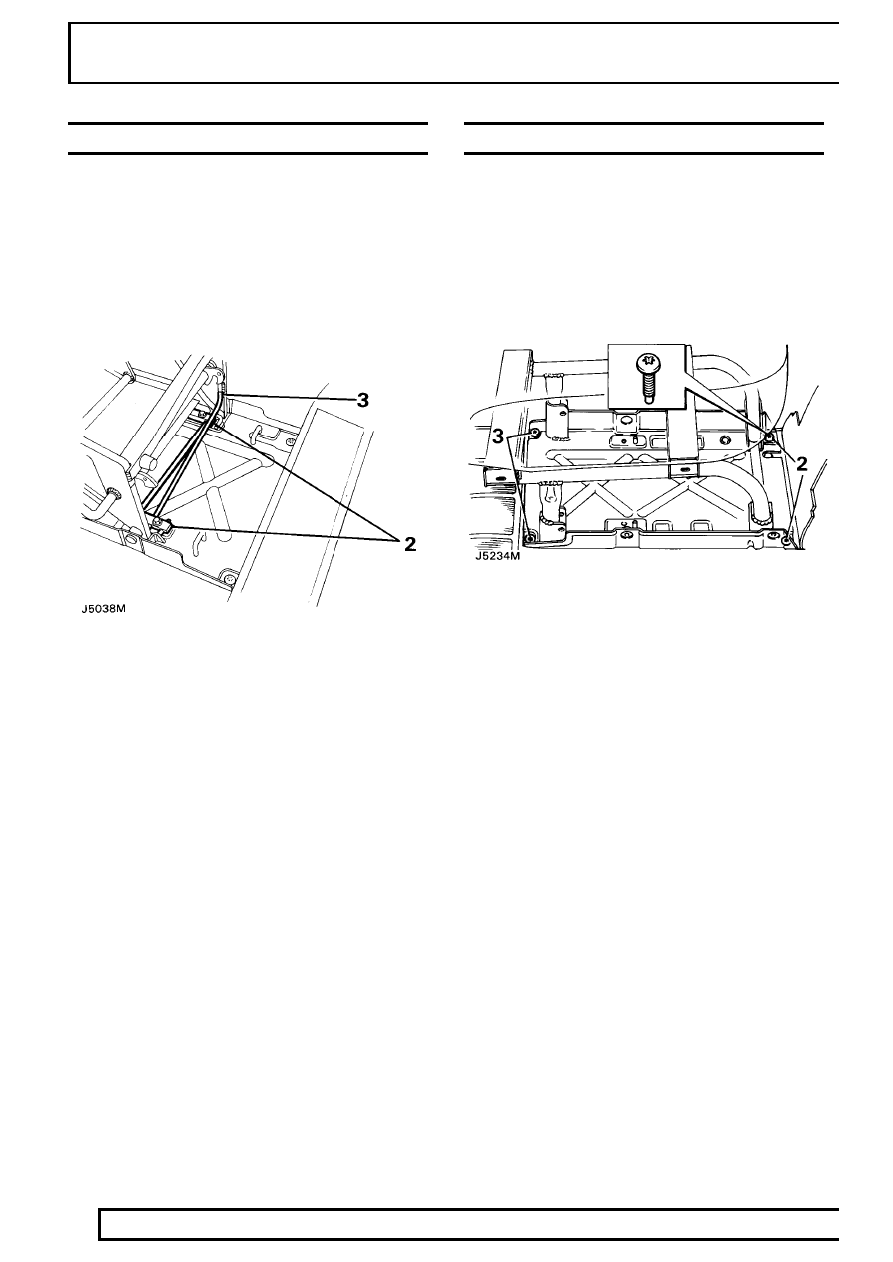

SEAT BASE TORSION BARS

Service repair no - 76.71.34

Remove

1. Tilt the seat assembly forward.
2. Remove the torsion bar clamps.
3. Extract the right angled ends of the torsion bars

from the brackets on the seat base and
withdraw.

Refit

4. Reverse removal procedure.

FRONT SEATS 5 DOOR VEHICLES

Service repair no - 76.70.01

Remove

1. Remove the finisher from the seat base.
2. Slide the seat to the full extent rearwards and

remove the front base to floor securing screws.

3. Slide the seat forwards and remove the rear

base to floor securing screw.

4. Lift the seat and base assembly and withdraw

from the vehicle.

Refit

5. Reverse removal procedure.
6. Tighten rear base to floor securing screws to

29

Nm (21 lbf ft) .

7. Tighten front base to floor securing screws to

22

Nm (16 lbf ft) .

CHASSIS AND BODY

25

REPAIR

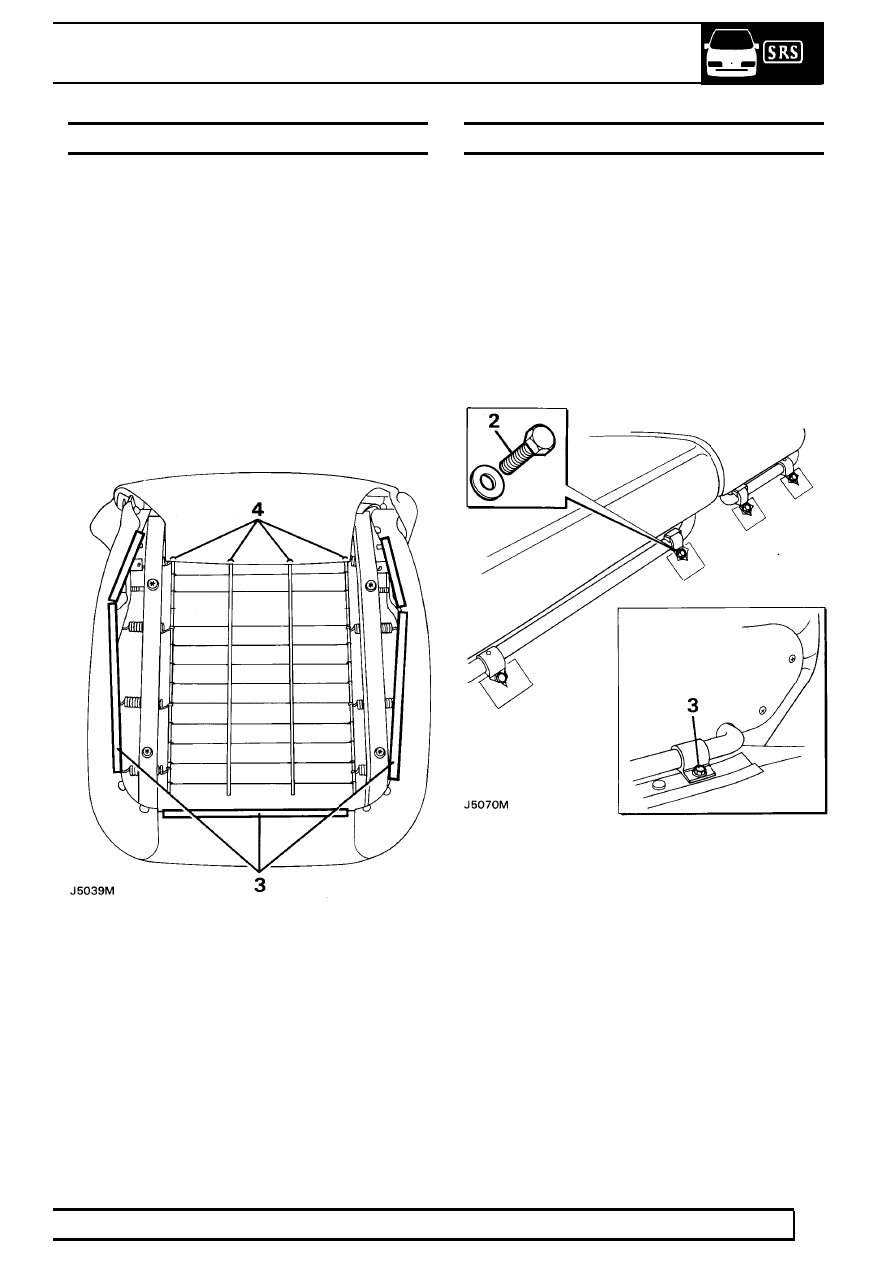

FRONT SEAT COVERS

Service repair no - 76.70.14

Cushion

Remove

1. Remove the seat from the base.
2. Invert the seat on a suitable clean bench.
3. Detach the seat cover retaining clips from the

frame.

4. Release the four wire hooks securing the squab

cover to the lower spring frame.

5. Release the cushion rear clip from the frame and

detach the cushion complete with cover.

6. Remove the cover from the cushion.

Refit

7. Reverse removal procedure.

REAR PASSENGER SEAT

Service repair no - 76.70.37

Remove

1. Feed the seat belts through the seats into the

rear compartment.

2. With the seats in the upright position, remove the

bolts from the front of the hinges.

3. Fold the seats forward, remove the bolts from

the rear of the hinges and withdraw the seats
from the vehicle.

Refit

4. Reverse removal procedure.
5. Tighten fixing bolts to

8 Nm (6 lbf ft) .

76

CHASSIS AND BODY

26

REPAIR

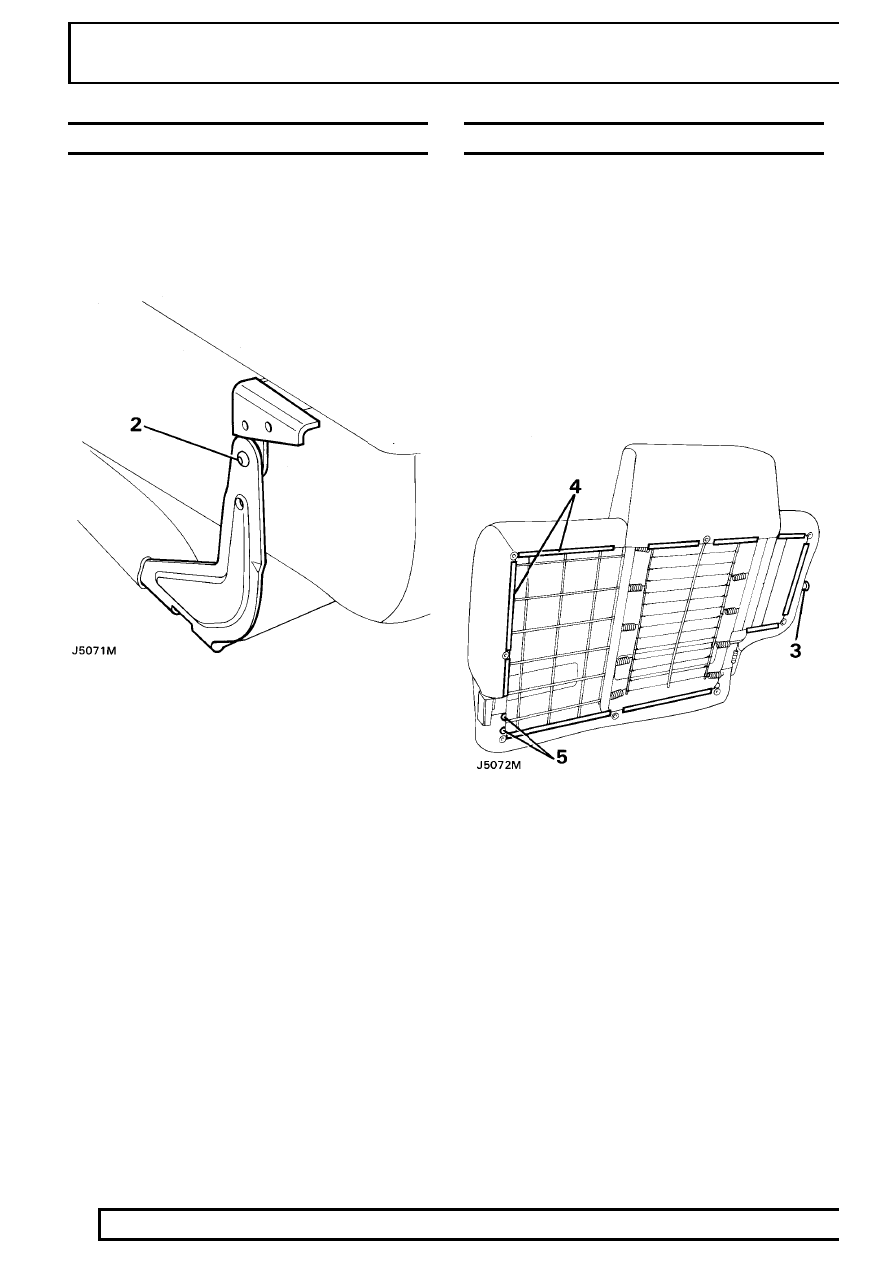

REAR SEAT SQUAB

Service repair no - 76.70.38

Remove

1. Fold the rear seat down.
2. Remove the two seat squab securing bolts.

3. Withdraw the seat squab from the seat

assembly.

Refit

4. Reverse removal procedure.

REAR SEAT SQUAB COVER

Service repair no - 76.70.79/80

Remove

1. Remove the rear seat squab from the seat

assembly and withdraw it from the vehicle.

See

rear seat squab.

2. Remove the rear seat back finisher from the

squab.

3. Remove the squab striker plate.
4. Release the squab cover from the frame.
5. Remove the securing clips and remove the

cover from the squab.

Refit

6. Reverse removal procedure.

CHASSIS AND BODY

27

REPAIR

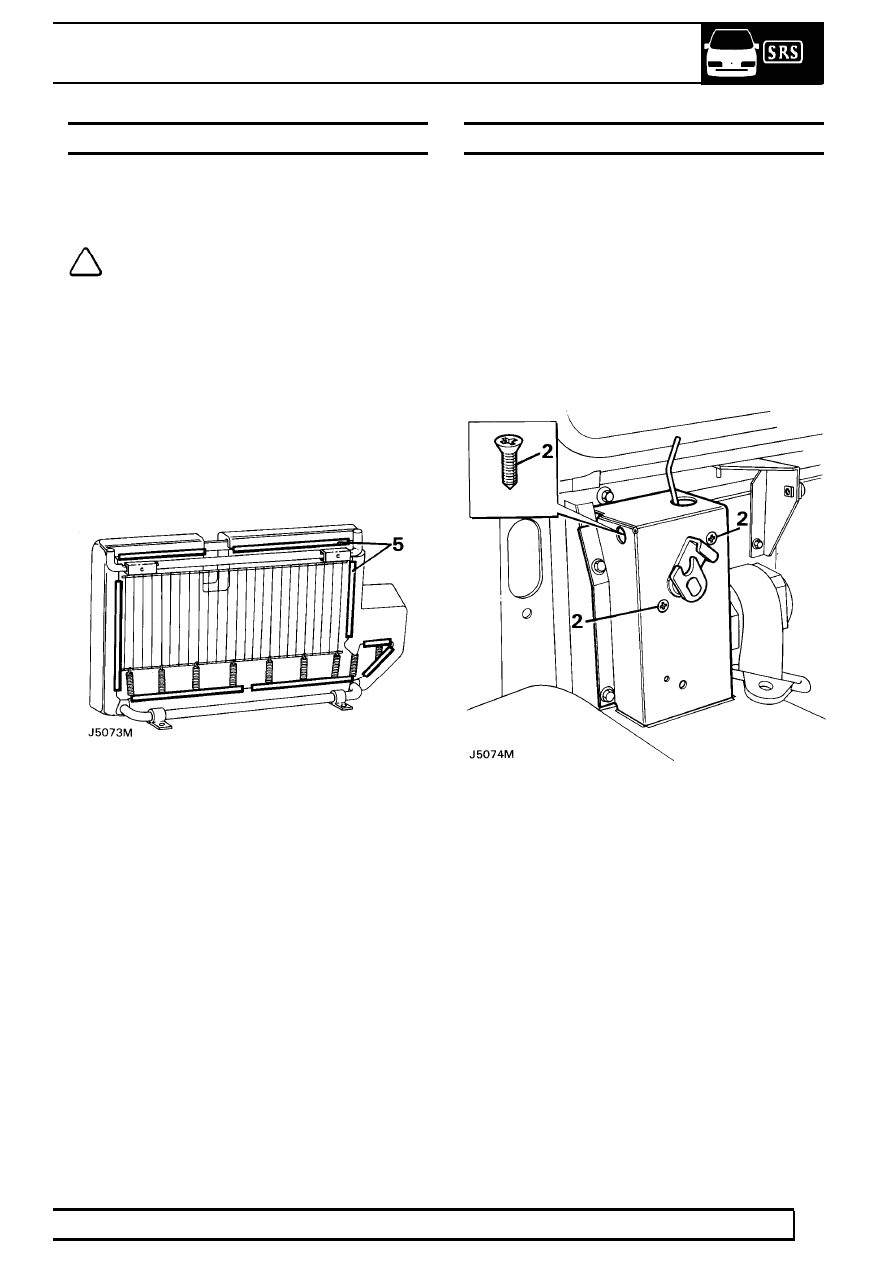

REAR SEAT CUSHION COVER

Service repair no - 76.70.88/89

Remove

NOTE: The procedure for removing both
left and right hand seat cushions is the
same.

1. Remove the rear seat assembly from the

vehicle.

See rear passenger seat.

2. Remove the seat squab.
3. Remove the seat cushion.
4. Remove the cushion base cover retaining

screws and withdraw the cover.

5. Release the seat cover securing clips at the

frame and at the seat belt aperture.

6. Remove the cover from the cushion.

Refit

7. Reverse removal procedure.

SPLIT REAR SEAT LOCKING MECHANISM

Service repair no - 76.70.51

Remove

1. Remove the front body side trim casing.

See

front body side trim casing.

2. Remove the three screws securing the latch to

the tower, noting that access to the single screw
is gained through the hole in the front of the
tower.

3. Retrieve the latch from the opening at the rear of

the tower. If necessary retrieve the single screw.

4. The operating rod can be removed from the latch

by releasing it at the plastic clip.

Refit

5. Reverse removal procedure. Setting the release

button to achieve a gap of 5 - 8 mm (3/16 - 5/16
in).
