76

CHASSIS AND BODY

12

REPAIR

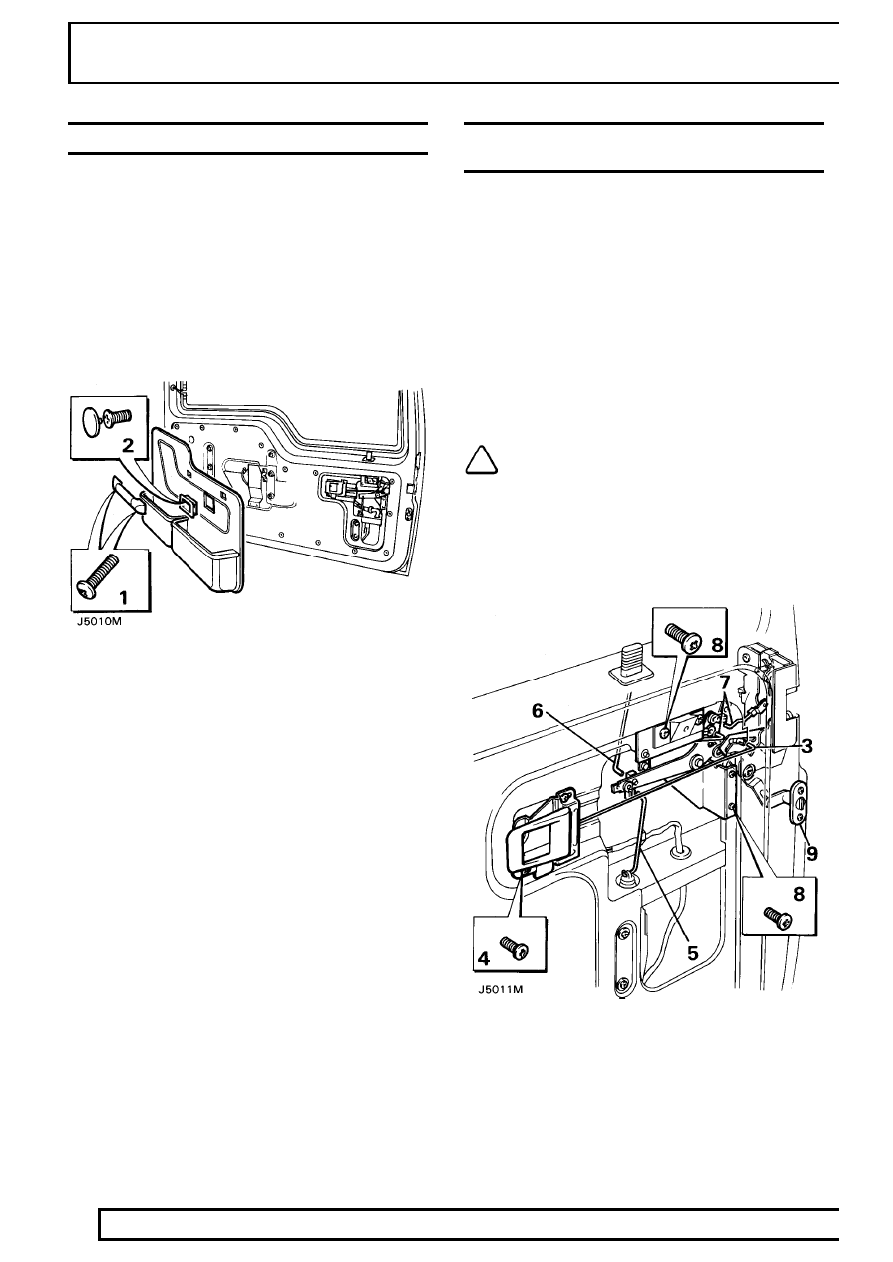

REAR DOOR TRIM PANEL

Service repair no - 76.34.09

Remove

1. Remove the two screws securing the door pull

and remove it from the door.

2. Remove the finisher from the inner door handle.
3. Using a trim panel removing tool release the

seventeen trim panel fasteners and withdraw the
panel from the door.

4. If necessary remove the sixteen screws securing

the stowage bins to the trim panel and detach
the bins.

Refit

5. Reverse removal procedure.

REAR DOOR LOCK AND INNER AND OUTER
RELEASE HANDLES

Service repair no - 76.37.16/74/77/78

Remove

1. Disconnect battery negative lead.
2. Remove the door pull, the trim panel and the

vapour protective sheet, to allow access to the
door handles and lock mechanisms.

3. Disconnect the inner release handle connecting

rod at the lock.

4. Remove the two screws securing the inner

handle and withdraw the handle complete with
connecting rod.

NOTE: Two identical ’Y’ shaped levers
(bellcranks) are fitted to the rear door lock
mechanism and are referred to as inner

and outer ’Y’ levers; the inner one being the
nearest to the inner door panel.

5. If fitted, remove the central locking actuator

control rod link from the actuator and from the
inner ’Y’ lever.

6. Detach the remote button connecting rod at the

inner ’Y’ lever and withdraw from inside the door.

7. Detach the lock and barrel connecting rods from

the upper leg of the inner ’Y’ lever.

CHASSIS AND BODY

13

REPAIR

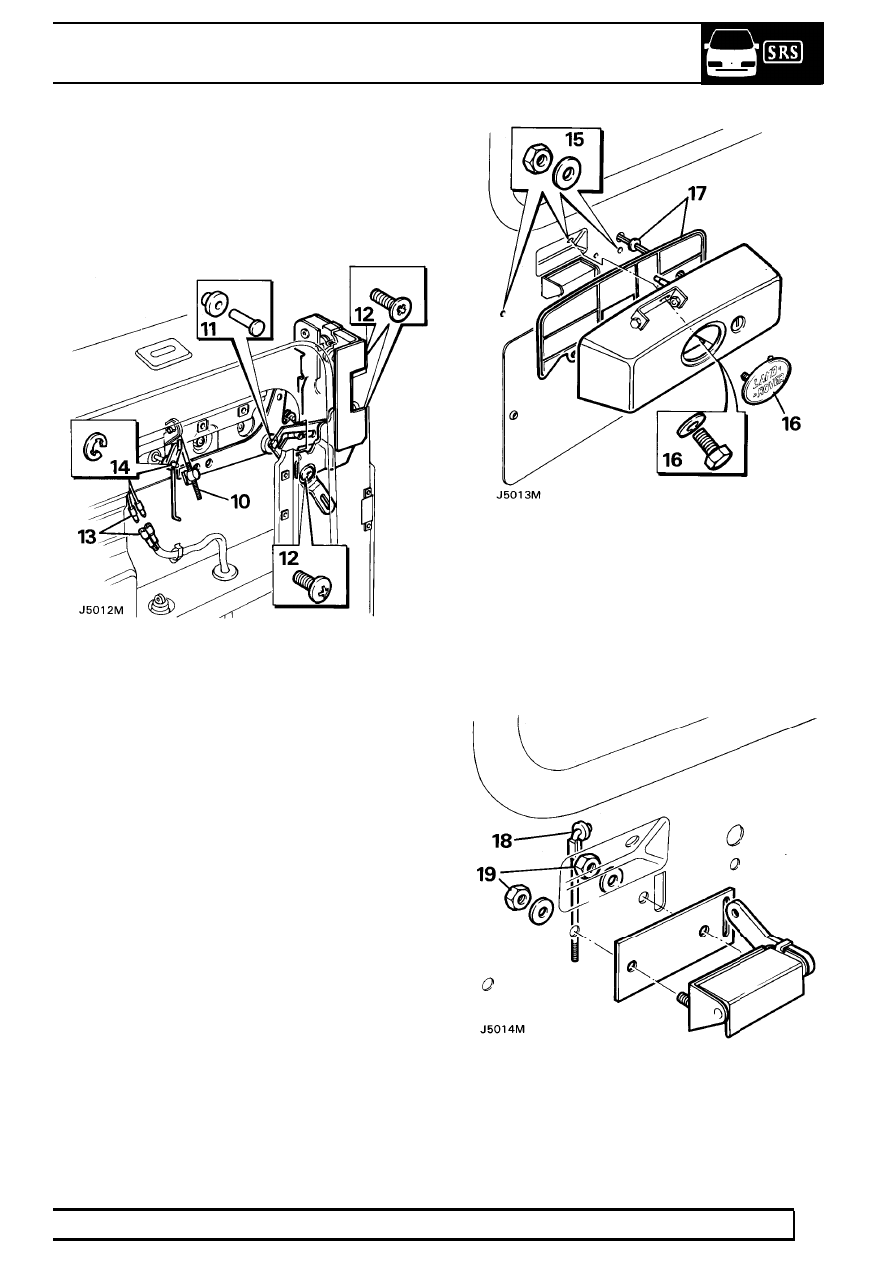

8. Remove the screws securing the lock control

mechanism pivot bracket and the door pull
mounting bracket, ease the bracket from the lock
barrel stem and remove from the door.

9. Remove the two screws and withdraw the

childproof lock actuator.

10. Disconnect the adjustable lock rod from the

outer ’Y’ lever.

11. Remove the centre pin from the outer ’Y’ lever

pivot and release the pivot from the door.

12. Remove the three lock securing screws and

manoeuvre the lock and ’Y’ lever out of the door
panels.

13. Disconnect the number plate light leads from the

door harness.

14. Remove the ’E’ clip securing the fulcrum to the

barrel stem and withdraw the fulcrum and lock
rod.

15. From inside the door panel remove the nuts and

washers securing the lock barrel and number
plate light housing.

16. Remove the logo from the housing and working

through the logo aperture, remove the single bolt
securing the housing.

17. Partially withdraw the housing and its rubber

seal from the door, displace the rubber grommet
from the door panel, withdraw the number plate
light leads and complete the removal of the
housing and seal from the door.

18. Remove the connecting rod from the outer door

handle lever.

19. Remove the two nuts and washers securing the

outer handle from inside the door panels and
detach the handle and seal.

76

CHASSIS AND BODY

14

REPAIR

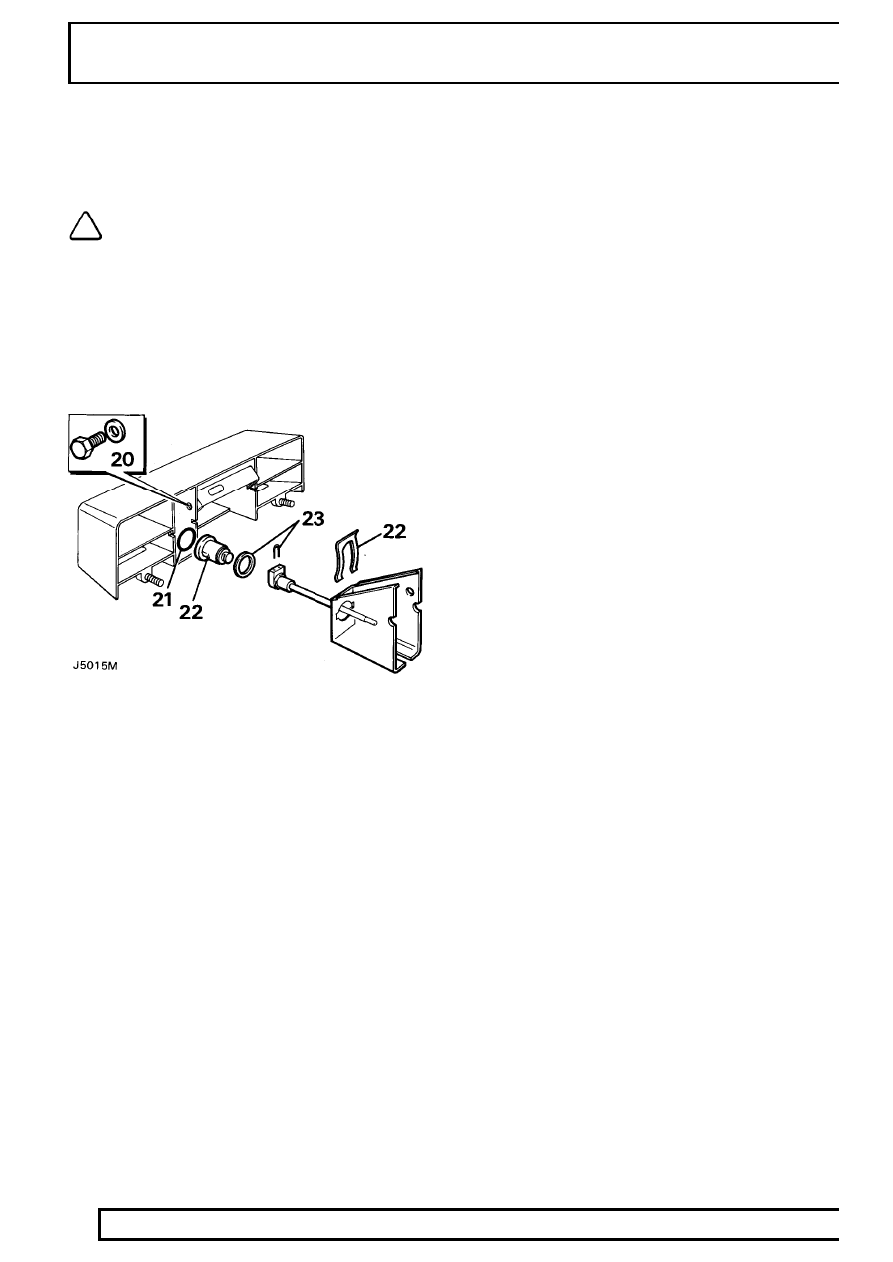

Lock barrel and number plate light housing

Disassemble

NOTE: The lock barrel can only be
removed from its housing when the lock
barrel and number plate light housing is

removed from the door.

20. Remove the bolt securing the lock barrel

mounting bracket to the housing and withdraw
the assembled barrel and bracket.

21. Remove the ’O’ ring seal from inside the

housing.

22. Remove the spring clip securing the barrel to the

bracket and withdraw the barrel and stem
assembly from the bracket complete with seal.

23. Remove the ’U’ clip securing the stem to the

barrel and detach the seal from the inner face of
the barrel.

24. If the lock barrel and number plate light housing

is being renewed, remove the number plate
lights, harness and the housing mounting
bracket, from the existing housing and fit them to
the new housing.

Reassemble

25. Fit the stem to the barrel and secure with the ’U’

clip.

26. Position a new seal on the inner face of the

barrel, insert the stem and barrel into the
mounting bracket and secure with the spring clip.

27. Place a new ’O’ ring seal on the inner face of the

barrel aperture in the housing.

28. Insert the assembled bracket and barrel into its

location in the housing, taking care not to disturb
the seal, and secure with the bolt.

Refit

29. Fit the outer handle to the door and secure from

the inside with the two nuts and washers.

30. Fit the lock barrel and number plate light housing

by inserting the number plate light leads through
the aperture in the door panel and locating the
rubber grommet in the aperture. Insert the barrel
stem through the door, locate the housing on the
door panel, ensure that the seal seats correctly,
and secure with the single bolt and washer
through the logo aperture.

31. Connect the number plate light leads to the door

harness.

32. Fit the logo to the aperture in the housing.
33. Fit the fulcrum and connecting rod to the barrel

stem and secure with secure with the ’E’ clip.

34. Fit the lock and assembled outer ’Y’ lever,

secure the lock with the three screws, locate the
’Y’ lever pivot and secure with the pin.

35. Fit the connecting rod from the outer handle

lever to the outer ’Y’ lever.

36. Fit the childproof lock actuator and check that it

is functioning.

37. Insert the remote button and rod to the location

in the door.

38. Offer up the assembled inner ’Y’ lever and

bracket, attach the barrel connecting rod to the
top clip of the upper leg and the rod from the
lock to the lower clip of the upper leg.

39. Locate the barrel stem in the insert on the

bracket.

40. Secure the bracket with the four screws; fitting

the door pull mounting bracket under the heads
of the top two screws.

41. Attach the remote button and the actuator

connecting rods to the ’Y’ lever.

42. Fit the inner release handle and attach the

connecting rod to the lock.

43. Refit the vapour protective sheet, door trim panel

and door pull.

CHASSIS AND BODY

15

REPAIR

REAR DOOR CHECK STAY

Service repair no - 76.40.30

Remove

1. Remove the rear door from the vehicle.

See

rear door.

2. Invert the door on a suitable protected area.
3. Remove the two securing bolts and withdraw the

check stay assembly.

Refit

4. Reverse removal procedure.

REAR COMPARTMENT LOWER TRIM PANELS

Service repair no - 76.13.03

Remove

1. Remove the fold down seat or pocket side panel,

whichever is applicable.

See rear fold down

seats.

2. Remove speaker by releasing screws and

disconnecting Lucars. Withdraw rear quarter trim
panel.

3. Remove the five trim panel retainers.
4. Ease the trim panel from its location, feed the

seat belts through the apertures and withdraw
the panel.

Refit

5. Reverse removal procedure.
