SUPPLEMENTARY RESTRAINT SYSTEM

14

REPAIR

AIRBAG HARNESS

Service repair no - 86.70.63

Remove

1. Remove driver’s airbag.

See driver’s airbag

module.

2. Remove passenger’s airbag.

See passenger’s

airbag module.

3. Remove dash panel assembly.

See CHASSIS

AND BODY, Repair, dash panel assembly

4. Remove heater blower unit.

See HEATING

AND VENTILATION, Repair, blower motor
unit - heater and air conditioning.

5. Remove heater and cooler unit.

See AIR

CONDITIONING, Repair, heater and cooler
unit

Pre 97 MY

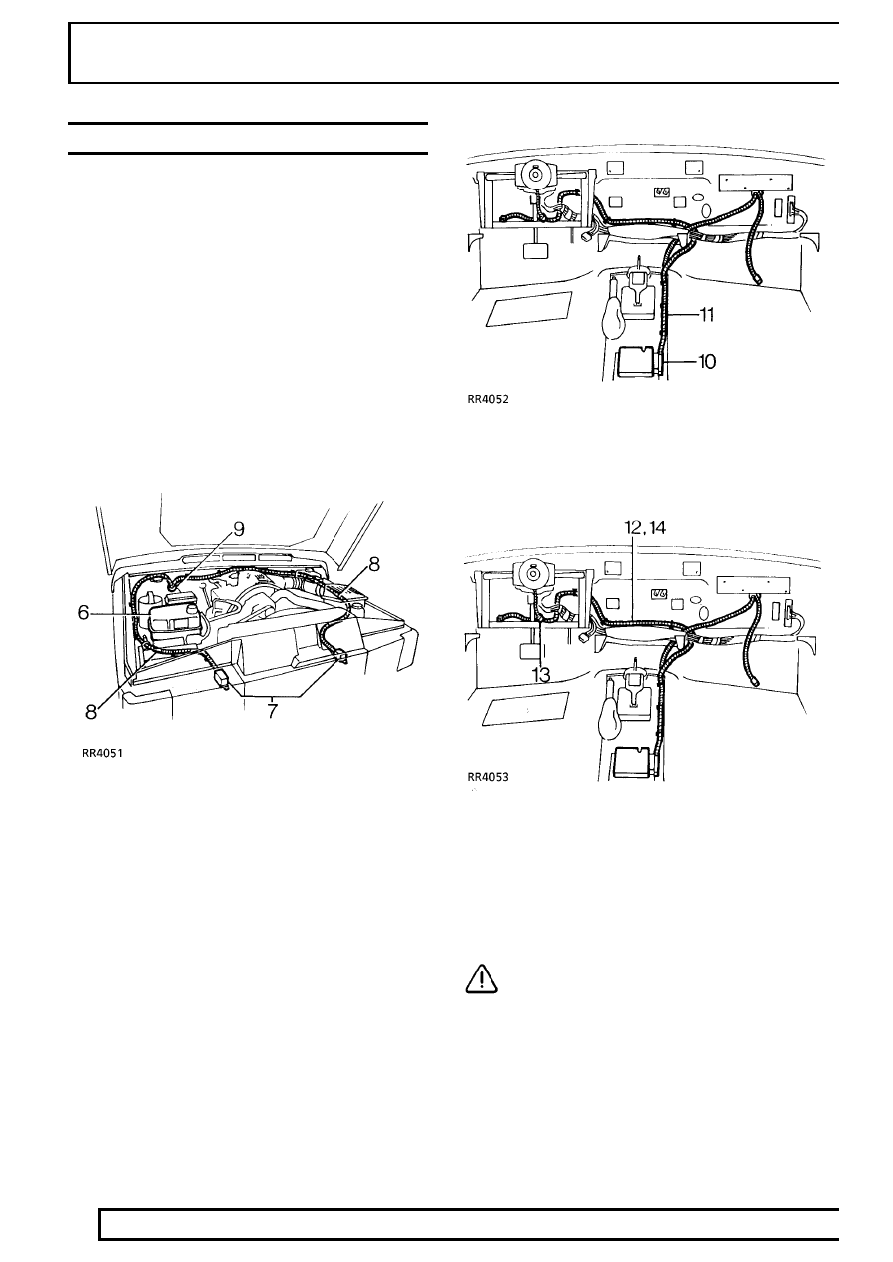

6. Remove 3 screws securing expansion tank and

position expansion tank aside.

7. Disconnect multiplug from each crash sensor.
8. Release airbag harness from clips and ties along

the bulkhead and each valance.

9. Displace airbag harness grommet to inside of

bulkhead and feed harness through bulkhead.

All Models

10. Disconnect multiplug from airbag control unit.
11. Release airbag harness from under carpet.

12. Release ties securing harness along toeboard.
13. Disconnect steering wheel airbag multiplug.
14. Release airbag harness from driver’s side and

remove.

Refit

15. Reverse removal procedure.

CAUTION: Ensure harness is correctly
routed in harness protector and that all
securing clips and ties are correctly

engaged and harness is undamaged. Ensure all
connections are fully engaged and retained by
their latches.

SUPPLEMENTARY RESTRAINT SYSTEM

15

REPAIR

AIRBAG MANUAL DEPLOYMENT

CAUTION: Deployment in the vehicle will
damage the steering wheel; if the vehicle
is not being scrapped deploy the module

away from the vehicle in accordance with the
separate procedure.

If a vehicle is to be scrapped and contains an
undeployed airbag module, the module must be
manually deployed. This operation should only be
carried out using the following recommended manual
deployment procedure.

Before deployment is started the deployment tool self
test procedure should be carried out.

Deployment tool SMD 4082/1 self test procedure

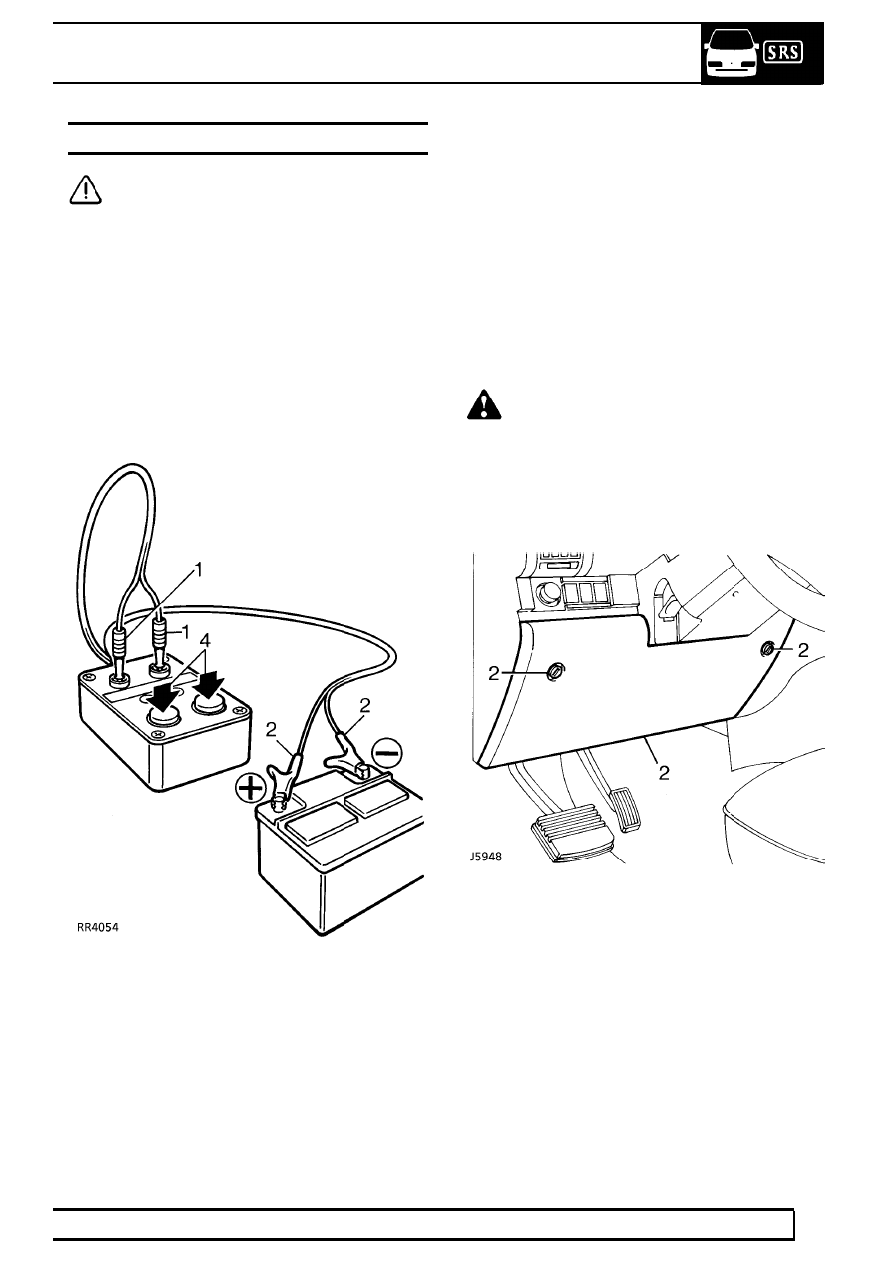

1. Insert BLUE and YELLOW connectors of tool

lead into corresponding sockets on face of tool.

2. Connect crocodile clips of second tool lead to

battery, RED to positive and BLACK to negative.

3. RED "READY" light should illuminate.
4. Press and hold both operating buttons.

5. GREEN "DEFECTIVE" light should illuminate.
6. Release both operating buttons.
7. RED "READY" light should illuminate.
8. Disconnect tool from battery.
9. Disconnect blue and yellow connectors from tool

face sockets.

10. Self test now complete.

Deployment with module fitted to vehicle

These guidelines are written to aid authorised
personnel to carry out the safe disposal of the airbag
module when fitted to the vehicle.

WARNING: Only use the LAND ROVER
approved deployment equipment. Deploy
airbag module in a well ventilated

designated area. Ensure airbag module is not
damaged or ruptured before deploying.

1. Carry out deployment tool self test.

2. Release 2 turnbuckles securing lower panel to

dash, remove lower panel.

75

SUPPLEMENTARY RESTRAINT SYSTEM

16

REPAIR

3. Knee bolster (where fitted); Remove 4 screws

and withdraw kneebolster.

4. Release airbag harness to column harness

connector from bracket.

5. Disconnect airbag harness connector from

column harness.

WARNING: Ensure tool is not connected to
battery.

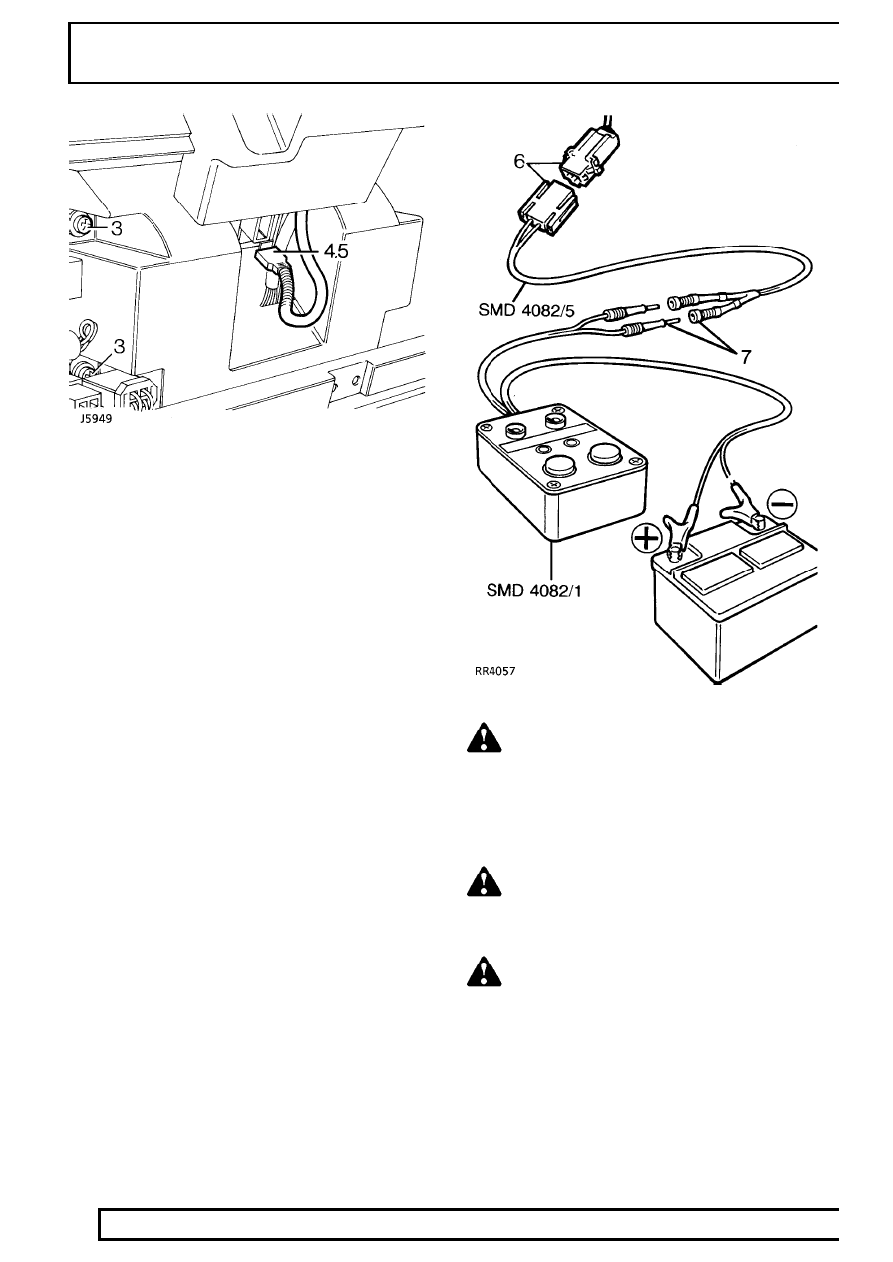

6. Connect flylead SMD 4082/5 to column harness

connector.

7. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Ensure airbag module is
secure within steering wheel.

8. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres (50 ft) away
from vehicle.

SUPPLEMENTARY RESTRAINT SYSTEM

17

REPAIR

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30 minutes.
11. Using gloves and face mask, remove airbag

module from steering wheel, place airbag
module in plastic bag and seal bag.

12. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

13. Scrap all remaining parts of airbag system.

DO NOT re-use or salvage any parts of the
airbag system including steering wheel.

Deployment with module removed from vehicle.

Driver’s Airbag Module

These guidelines are written to aid authorised
personnel to carry out the safe disposal of airbag
modules when removed from the vehicle.

WARNING: Only use the LAND ROVER
approved deployment equipment.

Deploy airbag modules in a well ventilated
designated area.

Ensure airbag module is not damaged or ruptured
before deploying.

1. Carry out deployment tool self test.
2. Remove airbag module from steering wheel.

See driver’s airbag module.

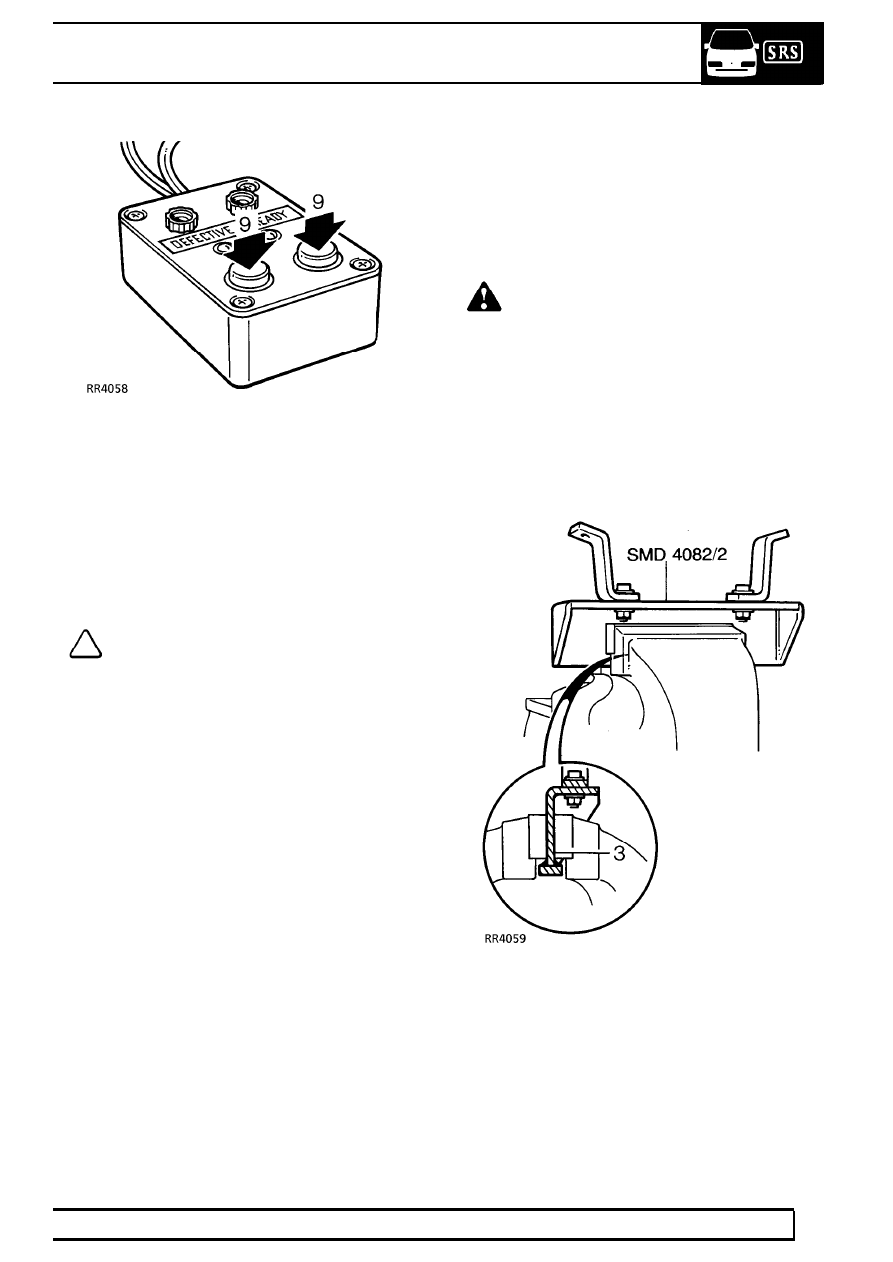

3. Position tool SMD 4082/2 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.
