SUPPLEMENTARY RESTRAINT SYSTEM

3

DESCRIPTION AND OPERATION

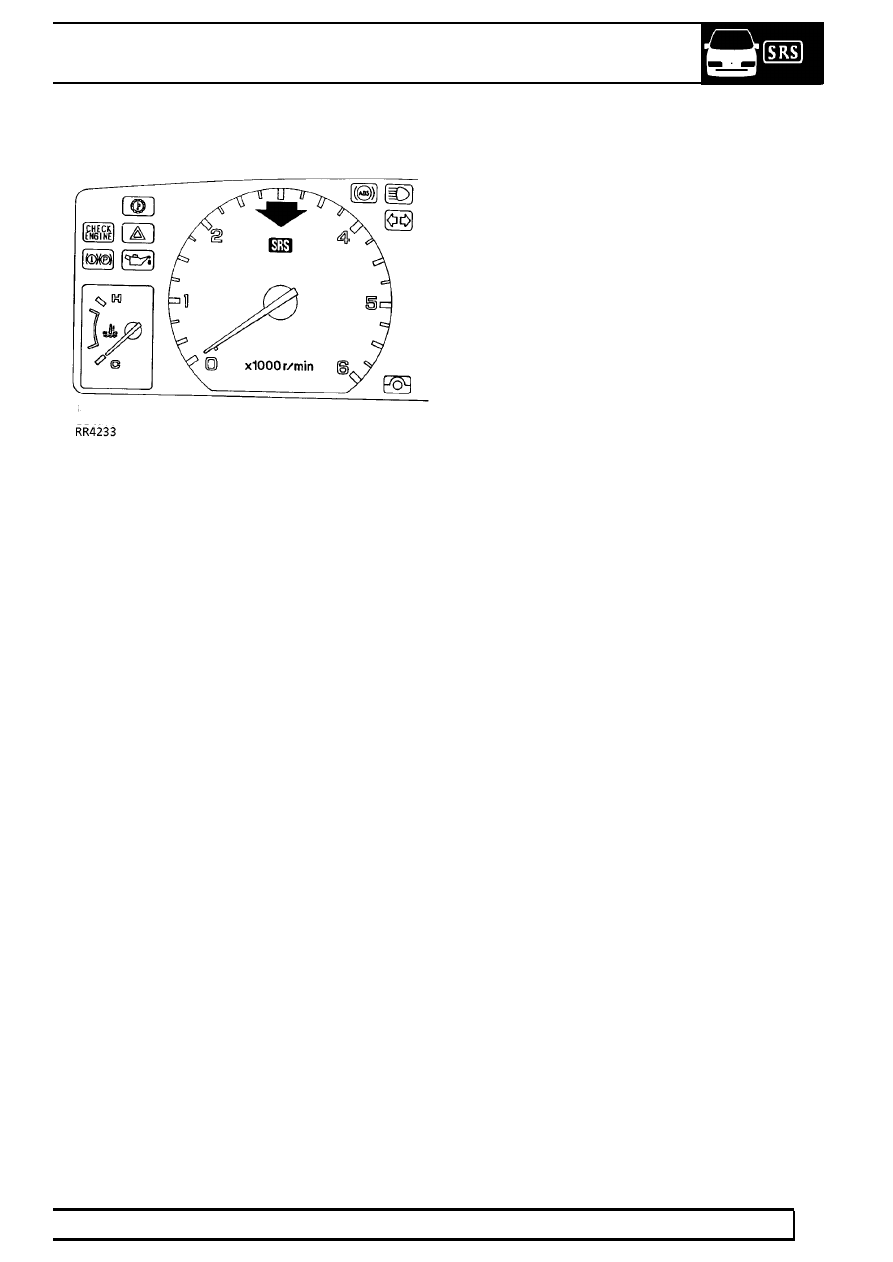

SRS warning light (airbag)

Distributed SRS
The warning light in the instrument pack illuminates
after the electrical circuits are switched on whilst a
system check is carried out. After about 8 seconds the
warning light will go out. The system checks airbag
diagnostic control unit, airbag crash sensors, airbag
harness, driver and passenger modules.

SPS SRS
The warning light in the instrument pack illuminates
after the electrical circuits are switched on whilst a
system check is carried out. After about 5 seconds the
warning light will go out. The system checks airbag
diagnostic control unit, airbag harness, driver and
passenger modules.

All Models

In the event of a fault in the system the warning light
will illuminate. The airbag diagnostic control unit logs
the fault which can only be accessed using TestBook.

75

SUPPLEMENTARY RESTRAINT SYSTEM

4

DESCRIPTION AND OPERATION

GENERAL PRECAUTIONS

Impacts which do not deploy airbags

CAUTION: Check for structural damage in
the area of the impact, paying particular
attention to bumper armatures,

longitudinals, crash cans and bracketry.

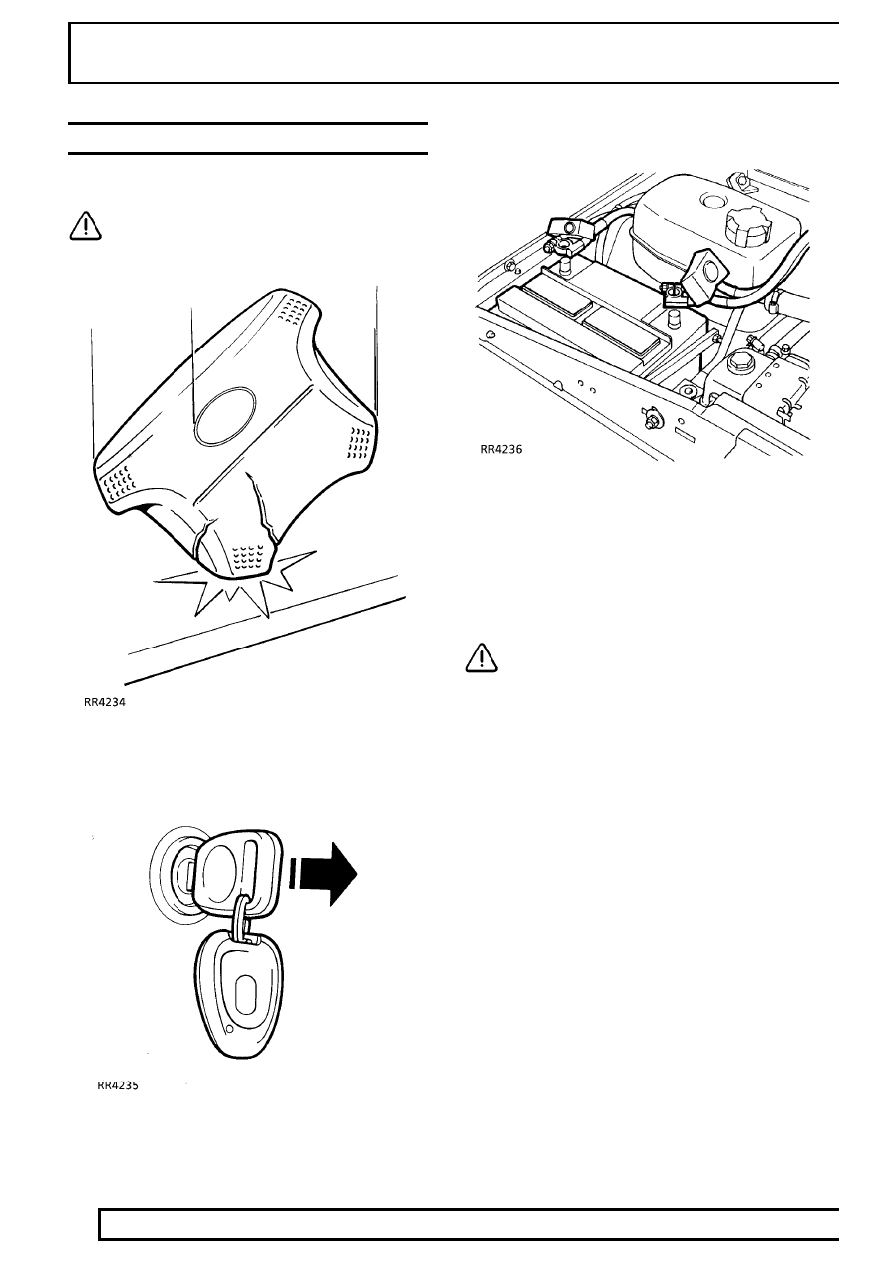

1. Carefully inspect any airbag part before

installing. Do not install any part that shows
signs of being dropped or improperly handled,
such as dents, cracks or deformation.

2. Always remove the key from the starter switch

before beginning work.

3. Always disconnect both the negative ’-’ cable

and positive ’+’ cable at the battery before
removal of driver or passenger airbag modules.
Disconnect the negative cable first.

CAUTION: The airbag system has
sufficient stored energy to deploy airbags
for up to 20 minutes.

4. To continue work immediately, disconnect the

driver’s airbag and passenger’s airbag (where
fitted).

5. Do not try to dismantle the airbag module. There

are NO separately serviceable parts. Once an
airbag has been deployed, it cannot be repaired
or reused.

6. Do not install used airbag parts from another

vehicle. When repairing, use only new airbag
parts.

SUPPLEMENTARY RESTRAINT SYSTEM

5

DESCRIPTION AND OPERATION

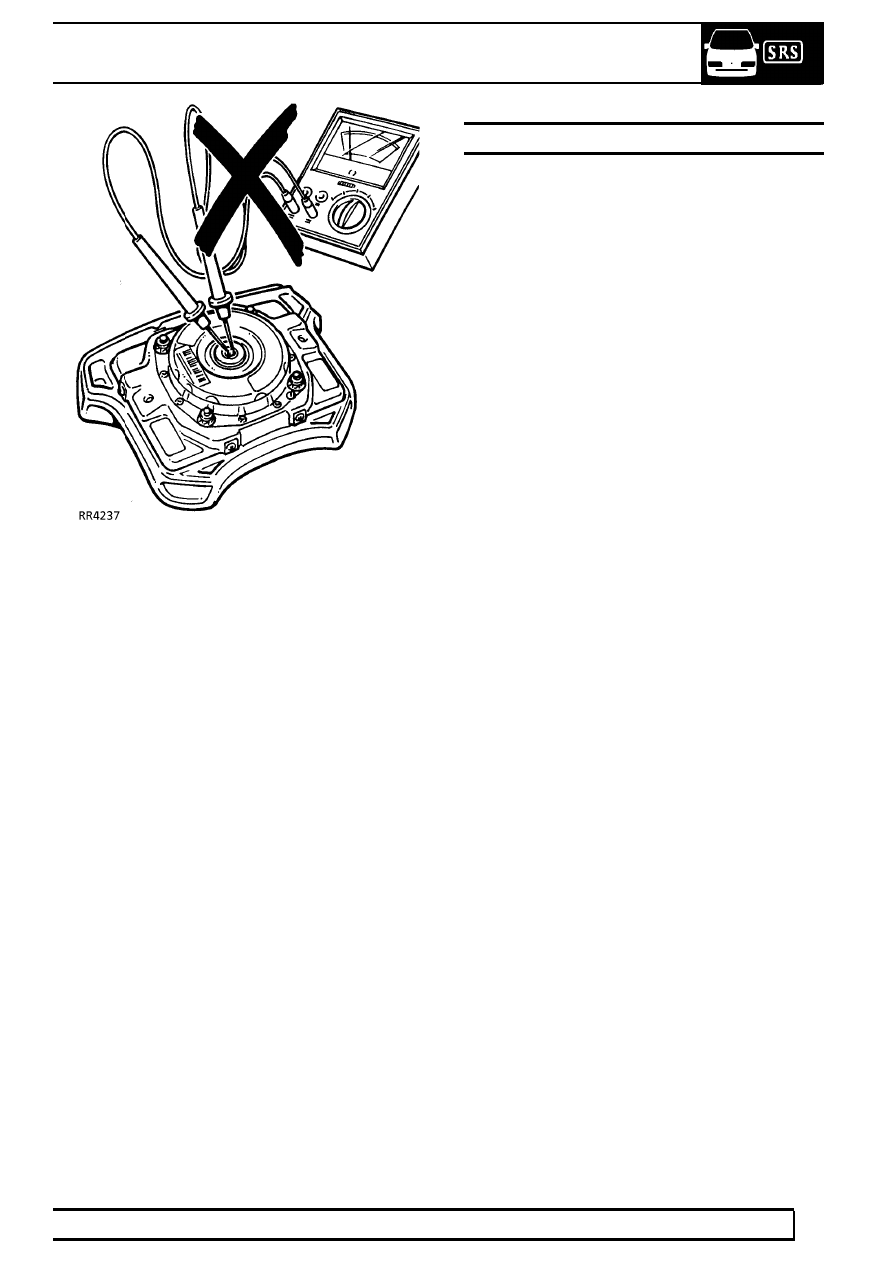

7. Do not use electrical test equipment on the

airbag harness or connectors. Tampering with or
disconnecting the harness could result in
accidental firing of the airbag or make the
system inoperative, which may result in serious
injury.

8. An airbag system fault can only be

diagnosed using TestBook.

9. The airbag module contains Sodium Azide which

is poisonous and extremely flammable. Contact
with water, acid or heavy metals may produce
harmful or explosive compounds. Do not
dismantle, incinerate or bring into contact with
electricity.

VEHICLE RECOVERY

Towing - airbag not deployed

Normal towing procedures are unlikely to cause an
airbag to deploy. However, as a precaution switch the
ignition off and then disconnect both battery leads.
Disconnect the negative ’-’ lead first.

Towing - airbag deployed

Once the driver’s airbag has been deployed the
vehicle must have a front suspended tow. However,
as a precaution switch the ignition off and then
disconnect both battery leads. Disconnect the
negative ’-’ lead first.

75

SUPPLEMENTARY RESTRAINT SYSTEM

6

DESCRIPTION AND OPERATION

AIRBAG STORAGE

Temporary storage

For temporary storage of the airbag module during
service, observe the following precautions:

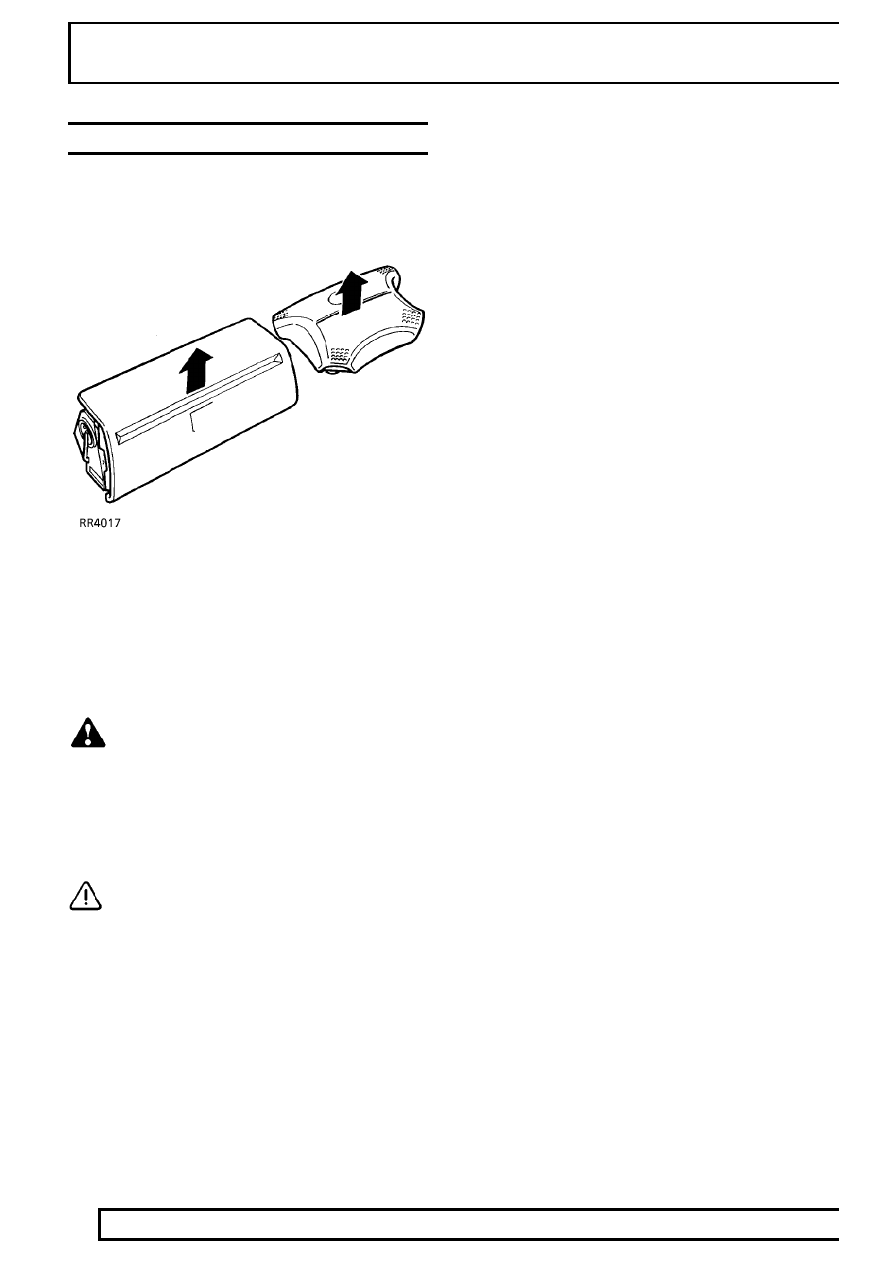

Store the airbag module with the pad surface up.
Place the airbag module in designated storage area.
If no designated storage area is available, the module
may be stored in the boot of the vehicle from which it
was removed. Always lock the boot when module is
stored in it and inform workshop supervisor.

WARNING: If the airbag is improperly
stored face down, accidental deployment
could propel the unit with enough force to

cause serious injury.

Store the removed airbag module on a secure flat
surface away from heat, oil, grease, detergent or
water.

CAUTION: Improper handling or storage
can internally damage the airbag module,
making it inoperative. If you suspect the

airbag module has been damaged, install a new
unit.

Overnight storage

Airbag modules are classed as an explosive article
and as such they must be stored in a secure steel
cabinet which has been approved by the local
authority.
