FRONT AXLE AND FINAL DRIVE

1

OVERHAUL

FRONT DIFFERENTIAL

Service repair no - 54.10.07.

Overhaul

The front and rear differentials are the same. When
overhauling front differential.

See REAR AXLE AND

FINAL DRIVE, Overhaul, Axle Differential
Assembly

FRONT HUB

Service repair no - 60.26.14.

Overhaul

1. Remove front hub assembly.

See Repair,

Front Hub Assembly

2. Remove outer bearing.
3. Mark, for reassembly, relationship between hub

and brake disc, if original hub is to be refitted.

4. Remove five bolts and separate hub from brake

disc.

5. Drift out grease seal and inner bearing from hub

and discard seal.

6. Drift out inner and outer bearing tracks.
7. Clean hub and drift in inner and outer bearing

tracks.

8. Pack hub inner bearing with recommended

grease and fit to hub.

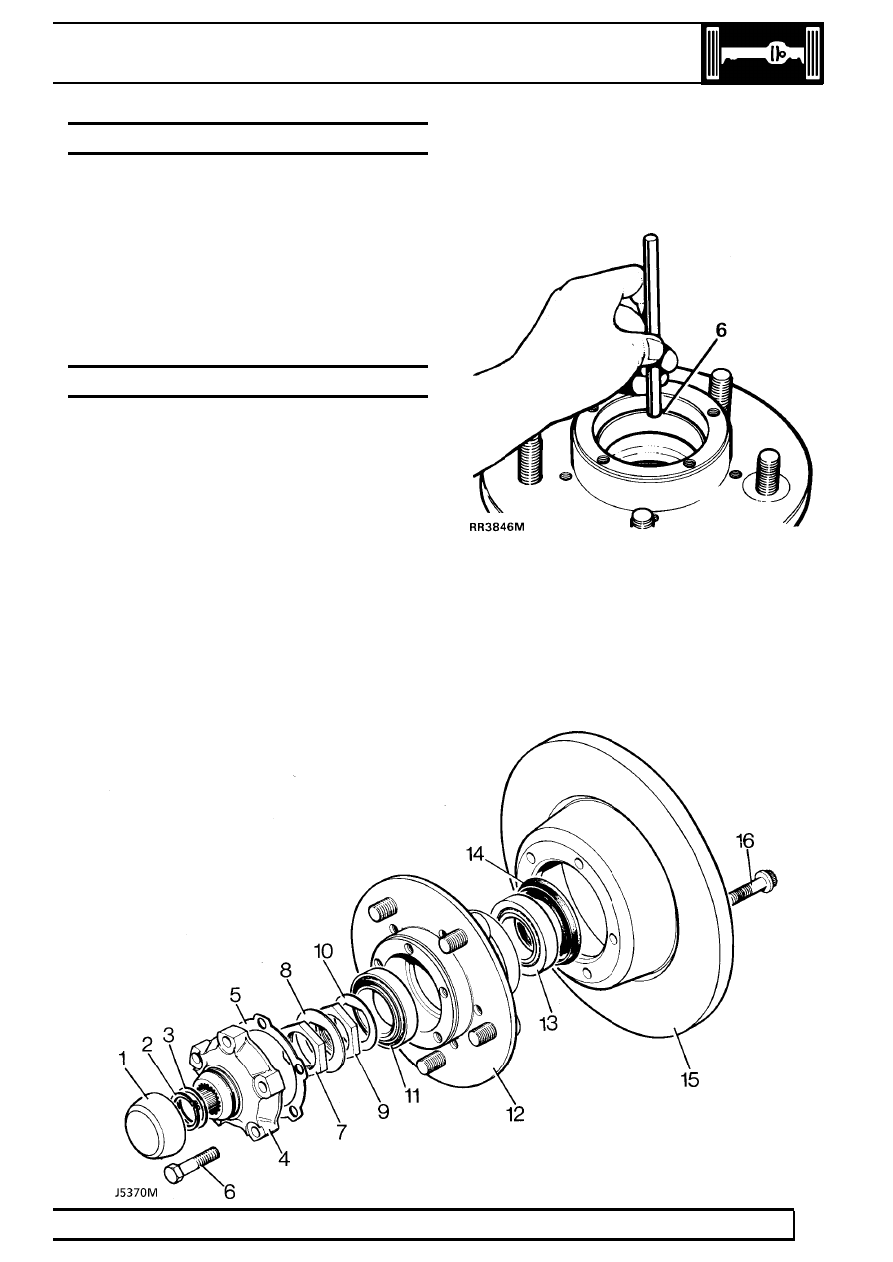

HUB COMPONENTS

1. Dust cap.
2. Drive shaft circlip.
3. Drive shaft shim.
4. Drive member.
5. Drive member joint

washer.

6. Drive member

retaining bolt.

7. Lock nut.

8. Lock washer.
9. Hub adjusting nut.

10. Spacing washer.
11. Outer bearing.
12. Hub.
13. Inner bearing.
14. Grease seal.
15. Brake disc.
16. Disc retaining bolt.

54

FRONT AXLE AND FINAL DRIVE

2

OVERHAUL

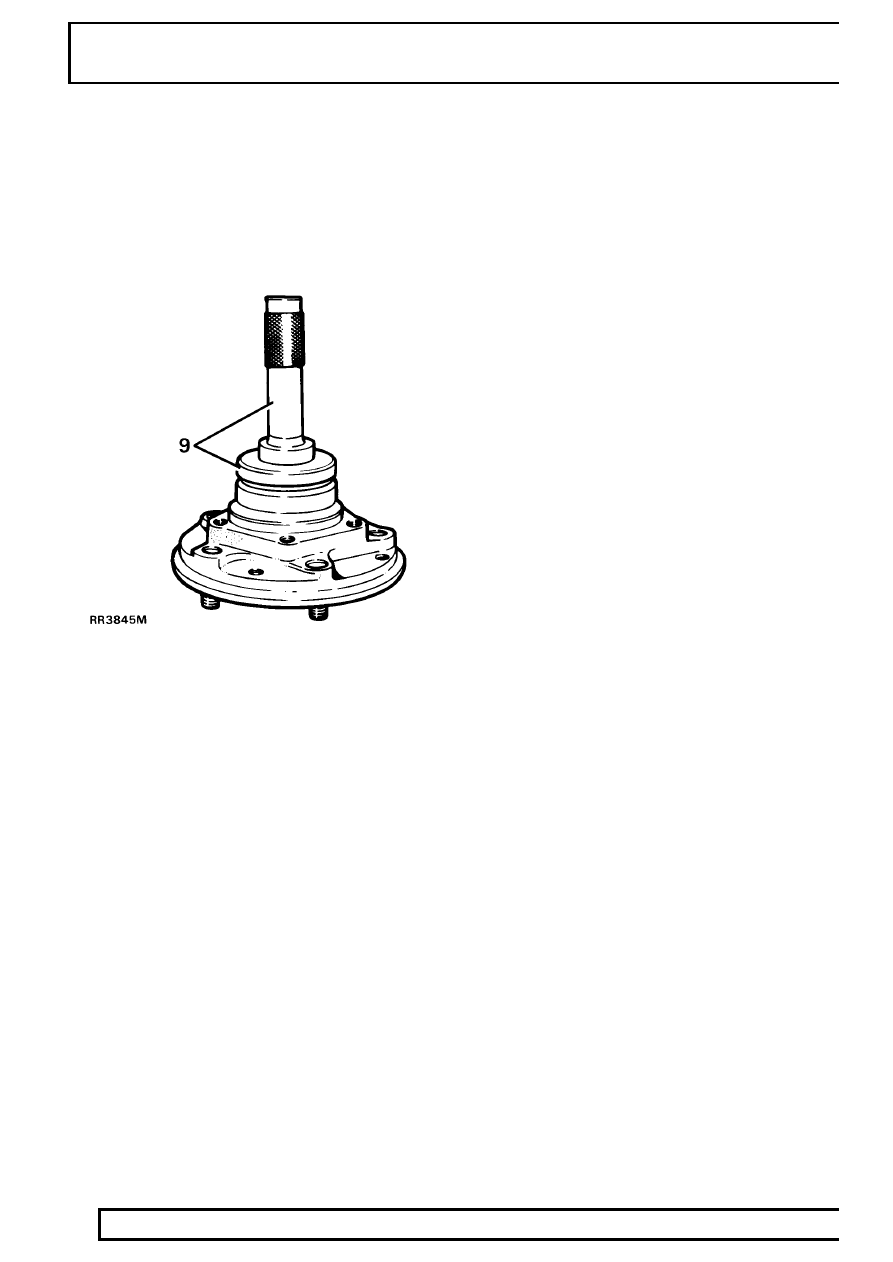

9. With lip side leading fit new seal to hub using

special tool LST 137 seal replacer and drift 18G
134. Drive in seal flush with rear face of hub.
Apply grease between seal lips.

10. Fit brake disc to hub, lining up to marks made

during dismantling. apllying Loctite 270, fit five
retaining bolts. Tighten to

73 Nm.

11. Grease and fit outer bearing to hub.
12. Fit front hub assembly.

See Repair, Front Hub

Assembly

FRONT AXLE AND FINAL DRIVE

3

OVERHAUL

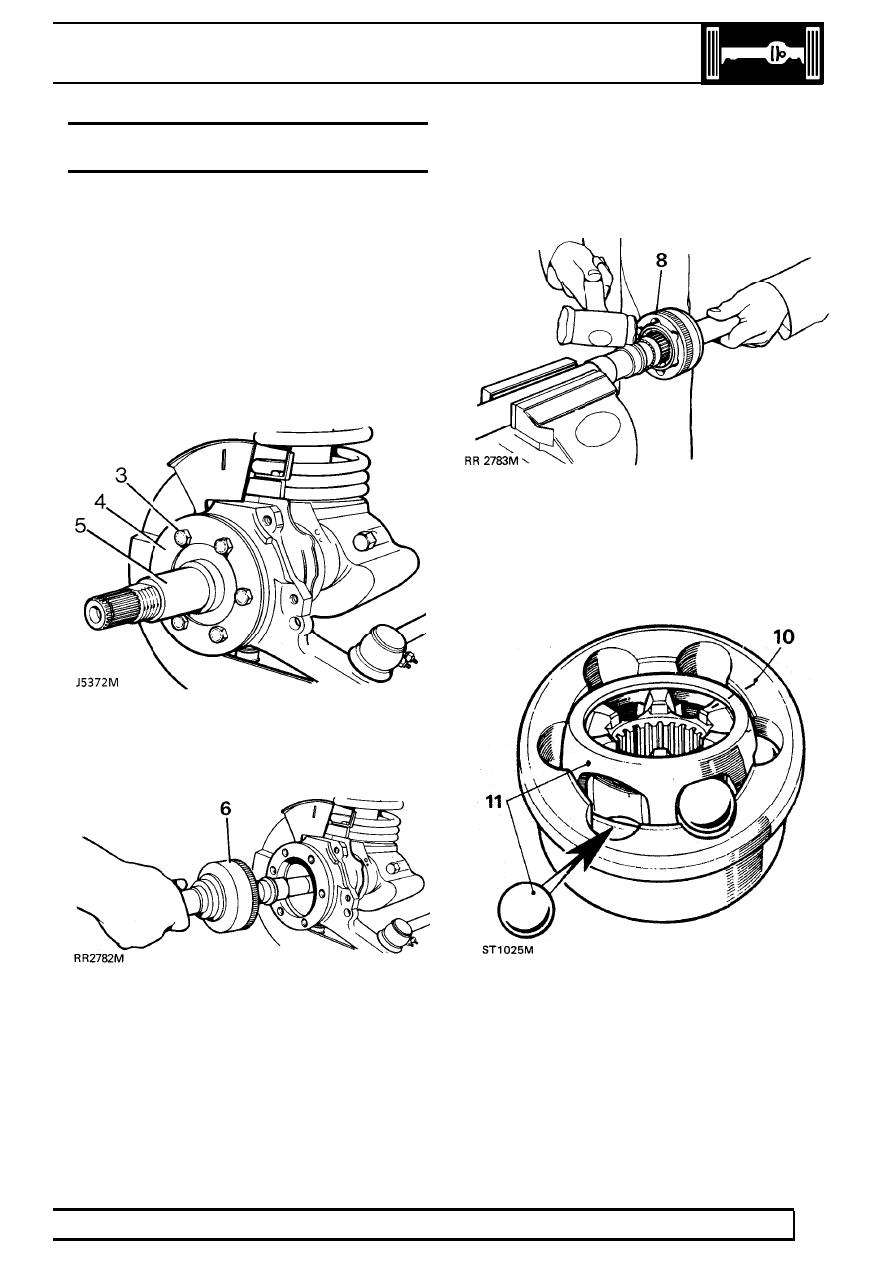

FRONT STUB AXLE, CONSTANT VELOCITY JOINT
AND SWIVEL PIN HOUSING NON ABS

Service repair no - 60.15.43.

Remove stub axle, axle shaft and constant
velocity joint.

1. Remove front hub assembly.

See Repair,

Front Hub Assembly

2. Drain swivel pin housing and refit plug.
3. Remove six bolts retaining stub axle to swivel

housing.

4. Remove mud shield.
5. Remove stub axle and joint washer.

6. Pull out axle shaft and constant velocity joint

from axle casing.

Remove constant velocity joint from axle shaft

7. Hold axle shaft firmly in a soft jawed vice.
8. Using a soft mallet drive constant velocity joint

from shaft.

9. Remove circlip and collar from axle shaft.

Constant velocity joint

10. Mark positions of constant velocity joint, inner

and outer race and cage for reassembly.

11. Swivel cage and inner race to remove balls.

54

FRONT AXLE AND FINAL DRIVE

4

OVERHAUL

12. Examine all components in particular inner and

outer track, cage balls and bearing surfaces for
damage and excessive wear.

13. Maximum acceptable end-float on assembled

joint 0,64mm. Renew if worn or damaged.
Lubricate with a recommended oil during
assembly.

Fit constant velocity joint to axle

14. Fit collar and a new circlip.
15. Engage constant velocity joint on axle shaft

splines and using a soft mallet, drive joint in fully.

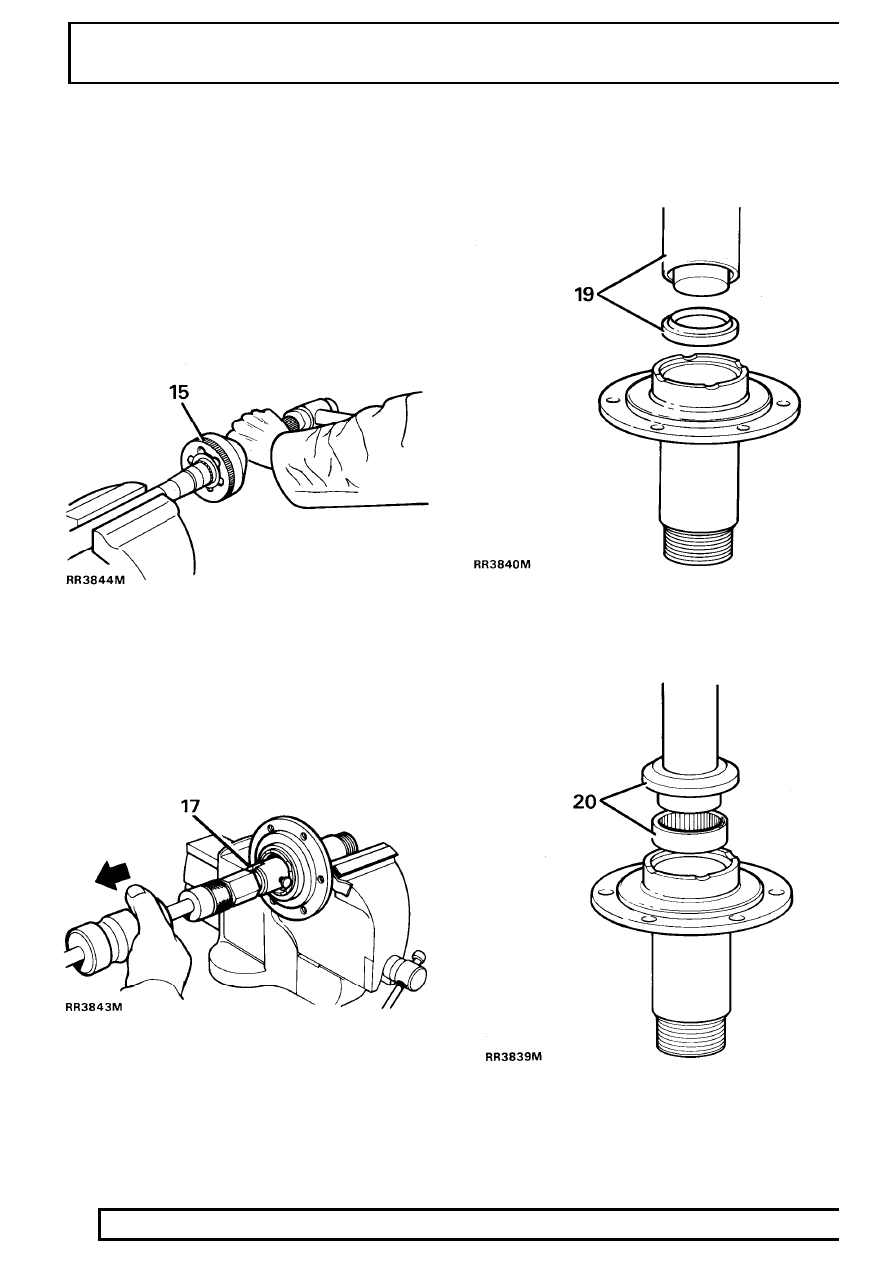

Renew stub axle,thrust ring, oil seal and bearing

16. Drill and chisel off thrust ring taking care to avoid

damaging stub axle.

17. Remove bearing and oil seal using special tool

LRT-37-004 and slide hammer LRT-99-004.
Ensure lip of tool locates behind bearing to to
drive it out.

18. Repeat instruction for removal of oil seal.

19. Lubricate seal and lip with EP90 oil and with

cavity side leading press in a new oil seal using
special tool LRT-54-004.

20. Using special tool LRT-54-005, fit bearing with

its part number visible when fitted, and flush with
end face of stub axle.

21. Press fit a new thrust ring onto stub axle.
