Land Rover Discovery. Manual - part 113





44

AUTOMATIC GEARBOX

14

REPAIR

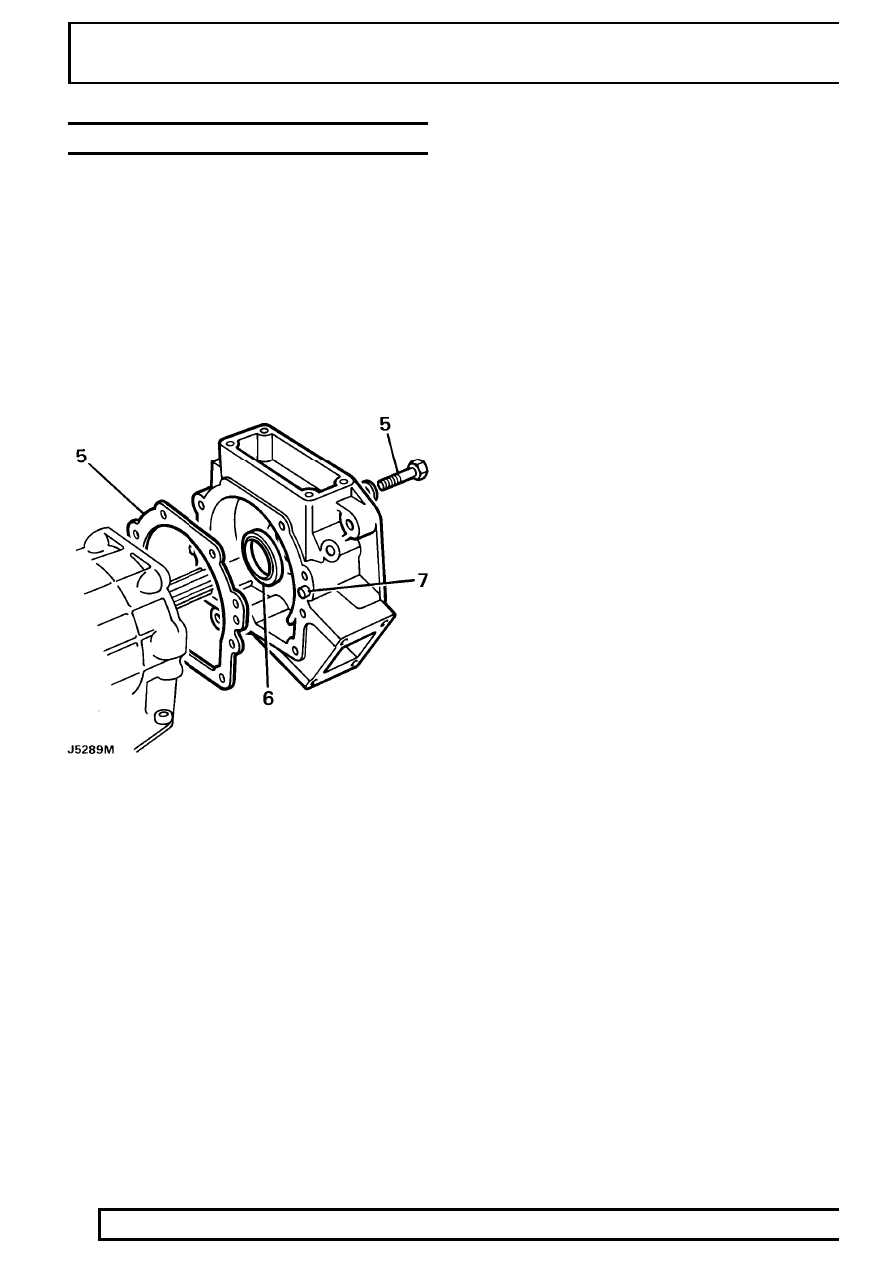

EXTENSION HOUSING

Service repair no - 44.20.18

Remove

1. Remove transfer gearbox.

See TRANSFER

GEARBOX, Repair, LT230T Transfer Gearbox

2. Drain oil from automatic gearbox.
3. Remove bolts securing left hand mounting

bracket to extension housing and withdraw
bracket.

4. Remove transfer gear lever housing securing

bolts and move housing aside.

5. Remove securing bolts and withdraw extension

housing from over coupling shaft. Remove and
discard gasket.

6. Place extension housing on bench and remove

oil seal.

7. Ensure that all surfaces are clean and housing is

free from damage. If damage is found and
housing has to be renewed remove dowels from
face of existing housing and fit to new housing.

8. Using special tool LST108 fit new oil seal to

housing.

Refit

9. Fit extension housing to gearbox, with a new

gasket, ensuring oil seal is not damaged by
extension shaft.

10. Secure housing with nine bolts. Tighten to

23

Nm.

11. Refit transfer gear lever housing to top of

extension housing. Tighten to

25 Nm.

12. Refit mounting bracket to extension housing.

Tighten to

52 Nm.

13. Refit transfer gear box.

See TRANSFER

GEARBOX, Repair, LT230T Transfer Gearbox

14. Refill automatic gearbox lubrication system with

correct grade of oil.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended Lubricants and Fluids

ZF

15

REPAIR

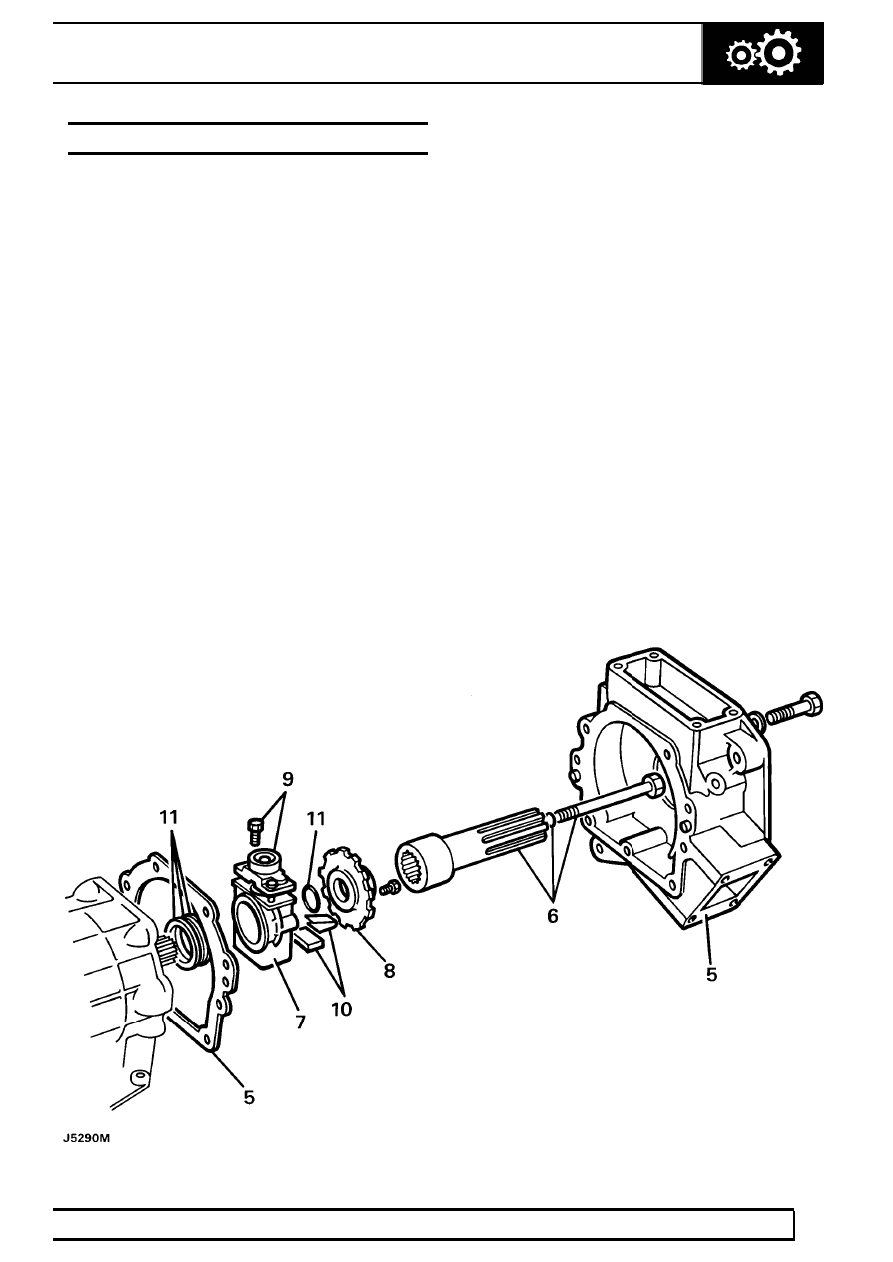

GOVERNOR ASSEMBLY

Service repair no - 44.22.01

Remove

1. Remove transfer gearbox.

See TRANSFER

GEARBOX, Repair, LT230T Transfer Gearbox

2. Drain oil from automatic gearbox.
3. Remove bolts securing left hand mounting

bracket to extension housing and withdraw
bracket.

4. Remove transfer gear lever housing securing

bolts and move housing aside.

5. Remove extension housing ensuring seal is not

damaged, remove and discard gasket.

6. Remove extension shaft retaining bolt, withdraw

shaft and discard ’O’ ring seal. If Tdi vehicle
remove spacer.

7. Remove governor assembly.
8. Remove park gear from governor assembly.
9. Detach governor housing.

10. Remove security clip and counter weight.
11. Remove and discard ’O’ ring seal from output

shaft and three seal rings from ’F’ clutch
housing.

12. Clean all components.
13. If necessary detach parking pawl by removing

guide plates and withdrawing mechanism.

Refit

14. Refit parking pawl mechanism if removed.
15. Fit and lubricate new seal rings to ’F’ clutch

housing shaft, ensure they are correctly seated.

16. Apply petroleum jelly to a new ’O’ ring seal. Fit to

output shaft

17. Fit park gear to governor assembly tightening

screws to correct torque.

18. Fit governor assembly to output shaft.
19. Fit extension shaft with spacer if Tdi. Fit new ’O’

ring under bolt head.

20. Fit extension housing, avoid damaging seal.

Tighten to

23 Nm.

21. Refit transfer gear lever housing to extension

housing.

22. Refit mounting bracket to extension housing.

Tighten to

52 Nm.

23. Refit transfer gearbox.

See TRANSFER

GEARBOX, Repair, LT230T Transfer Gearbox

24. Refill automatic gearbox with correct grade of oil.

See LUBRICANTS, FLUIDS AND
CAPACITIES, Information, Recommended
Lubricants and Fluids

44

AUTOMATIC GEARBOX

16

REPAIR

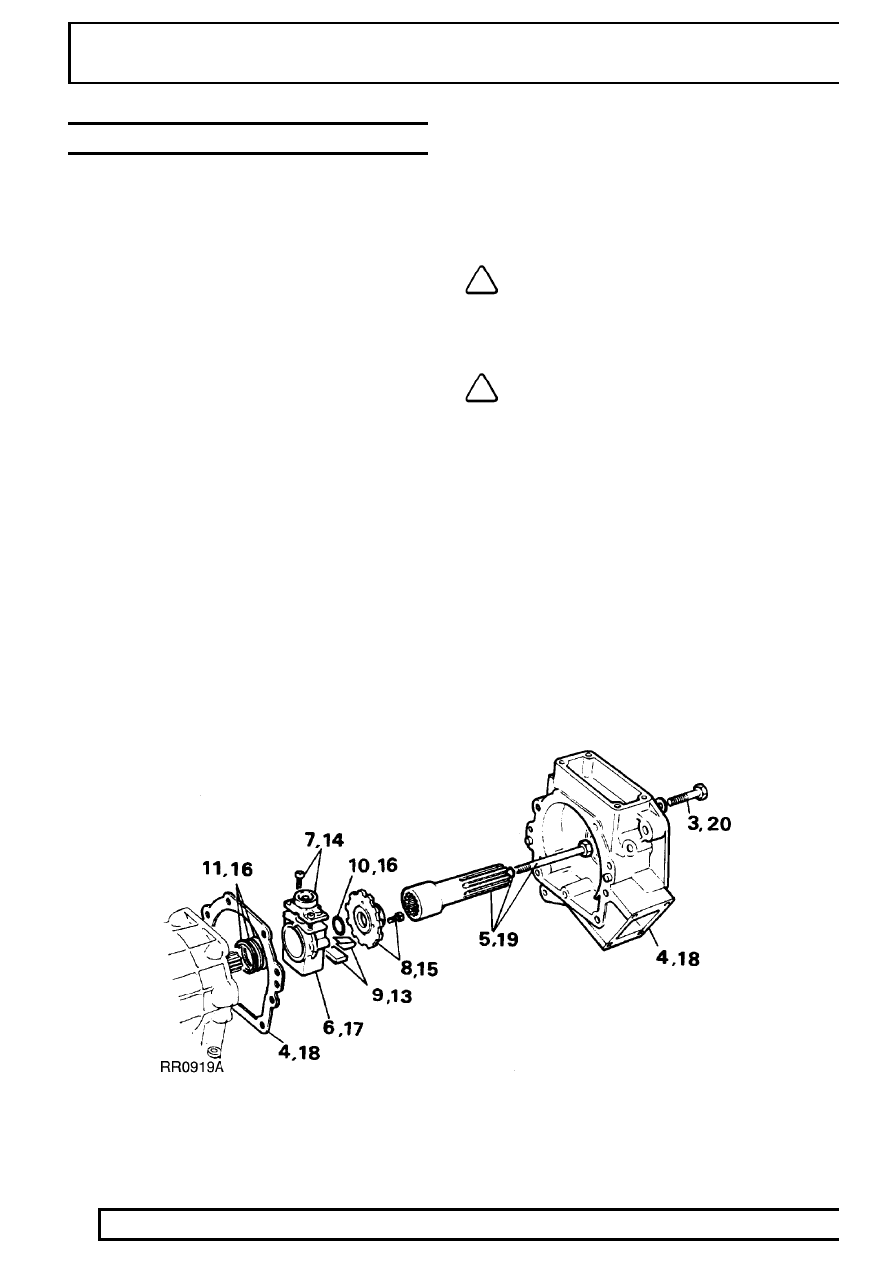

GOVERNOR HUB

Service repair no - 44.22.04

Remove

1. Remove transfer box.

See TRANSFER

GEARBOX, Repair, LT230T Transfer Gearbox

2. Remove transfer gear selector housing.
3. Loosen nine bolts holding extension housing.
4. Remove extension housing ensuring that seal is

not damaged, discard gasket.

5. Remove extension shaft and retaining bolt with

’O’ ring. If Tdi vehicle remove spacer.

6. Remove governor assembly with parking wheel.
7. Remove two screws holding governor housing.
8. Remove two bolts, remove parking wheel.

Discard governor hub.

9. Remove security clip and counter-weight.

10. Remove ’O’ ring from output shaft and discard.
11. Remove three seal rings from ’F’ clutch housing

shaft.

12. Inspect all parts for damage or wear, replace if

necessary.

Refit

13. Fit counterweight and security clip into new

governor hub.

14. Secure governor housing to governor hub.

Tighten to

10Nm.

15. Fit parking wheel to governor hub. Tighten to

10

Nm.

16. Fit three new seal rings onto F clutch housing

shaft, fit ’O’ ring onto output shaft.

NOTE: To aid fitting of ’O’ ring apply
petroleum jelly.

17. Push governor assembly and parking wheel onto

output shaft until seated.

NOTE: Apply petroleum jelly to ’O’ ring.
Ensure seal rings are snapped together
and seated.

18. Fit new gasket to rear of gearbox. Fit extension

housing, avoid damaging seal.

19. Fit extension shaft,and spacer if Tdi, apply

Loctite 270 to retaining bolt. Using a new ’O’
ring, tighten bolt to

42 Nm.

20. Tighten nine extension housing nine bolts to

23

Nm.

21. Fit transfer gear selector housing, tighten three

bolts to

25 Nm.

22. Refit transfer box.

ZF

17

REPAIR

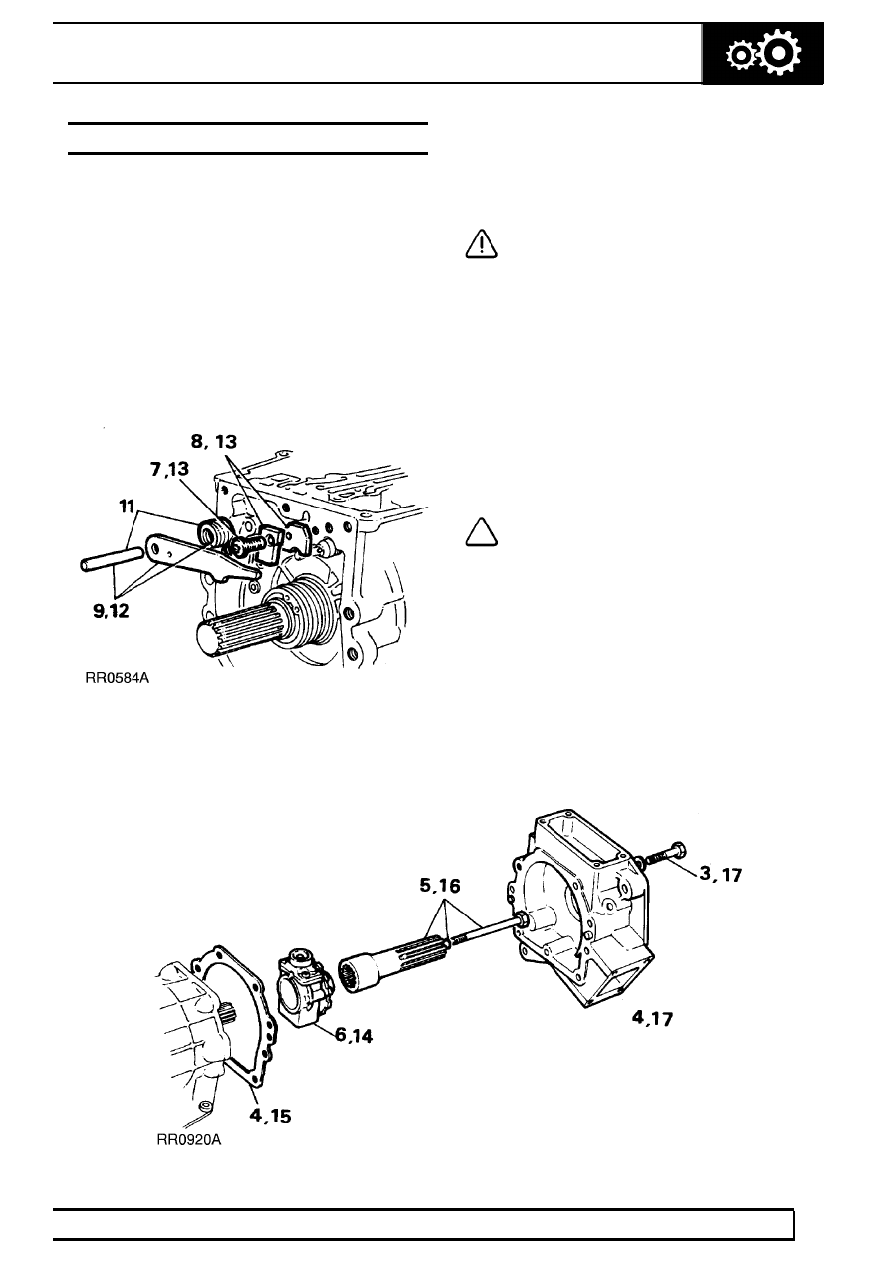

PARKING PAWL MECHANISM

Service repair no - 44.28.07

Remove

1. Remove transfer box.

See TRANSFER

GEARBOX, Repair, LT230T Transfer Gearbox

2. Remove transfer gear selector housing.
3. Loosen nine bolts holding extension housing.
4. Remove extension housing ensuring that seal is

not damaged, discard gasket.

5. Remove extension shaft and retaining bolt with

’O’ ring. If Tdi vehicle, remove spacer.

6. Remove governor assembly with parking wheel.

7. Remove guide plate bolt.
8. Remove plate and guide plate from gearbox

case.

9. Remove pin, pawl and spring.

CAUTION: When removing assembly.
Avoid damaging parts which could weaken
spring tension.

10. Inspect all parts for wear or damage. Replace if

necessary.

Refit

11. Fit pin and leg spring, locate spring correctly.
12. Fit pawl to pin. Locate spring leg into hole in

pawl to create tension in spring.

13. Fit plate and guide plate. Tighten to

10 Nm.

14. Push governor assembly with parking wheel

onto output shaft until seated.

NOTE: Apply petroleum jelly to ’O’ ring.
Ensure seal rings are snapped together
and seated.

15. Fit new gasket to rear of gearbox. Fit extension

housing, taking care not to damage seal or
assembly.

16. Fit extension shaft with spacer if Tdi and

retaining bolt with new ’O’ ring.

17. Fit extension housing, tighten nine bolts to

23Nm.

18. Fit transfer gear selector housing, tighten three

bolts to

25 Nm.

19. Refit transfer box.
