MANIFOLD AND EXHAUST SYSTEM

3

REPAIR

MANIFOLD AND EXHAUST SYSTEM - Tdi

Remove

1. Raise vehicle on a ramp [hoist].
2. Remove anti-roll[sway] bar bolts to chassis and

allow to swing down clear of axle.

See REAR

SUSPENSION, Repair, Anti-roll [sway] Bar
Assembly Rear

3. Remove exhaust support bracket behind

catalyst.

4. Disconnect exhaust at manifold.
5. Disconnect flange between rear and front

exhaust.

6. Fit axle stands in suitable place on chassis.
7. Allow hoist to lower until front suspension is fully

extended.

8. Manoeuvre front exhaust section fron

underneath vehicle.

9. Remove bolts securing three hanger brackets to

chassis. Lower rear exhaust assembly onto rear
axle. Detach rubbers from hanging brackets.

10. Place extended axle stands underneath chassis

in front of chassis mounted rear towing brackets.

11. Lower hoist until vehicle weight is supported

securely on stands.

12. Lower hoist until rear suspension is almost fully

extended.

13. Move rear exhaust to a diagonal position, centre

silencer to right of vehicle.

14. Facing rear of vehicle, twist assembly

anti-clockwise clear of rear axle.

15. Remove rear exhaust assembly from vehicle.

Refit

16. Position rear exhaust assembly over rear axle in

a diagonal position, as for removing.

17. Twist assembly clockwise until it is in mounting

position.

18. Reverse removal procedure instructions 1 to 15

using a new manifold gasket and applying
exhaust sealer to system joints.

19. Examine system for leaks, ensuring that system

does not foul under body components. Rectify if
necessary.

30

MANIFOLD AND EXHAUST SYSTEM

4

REPAIR

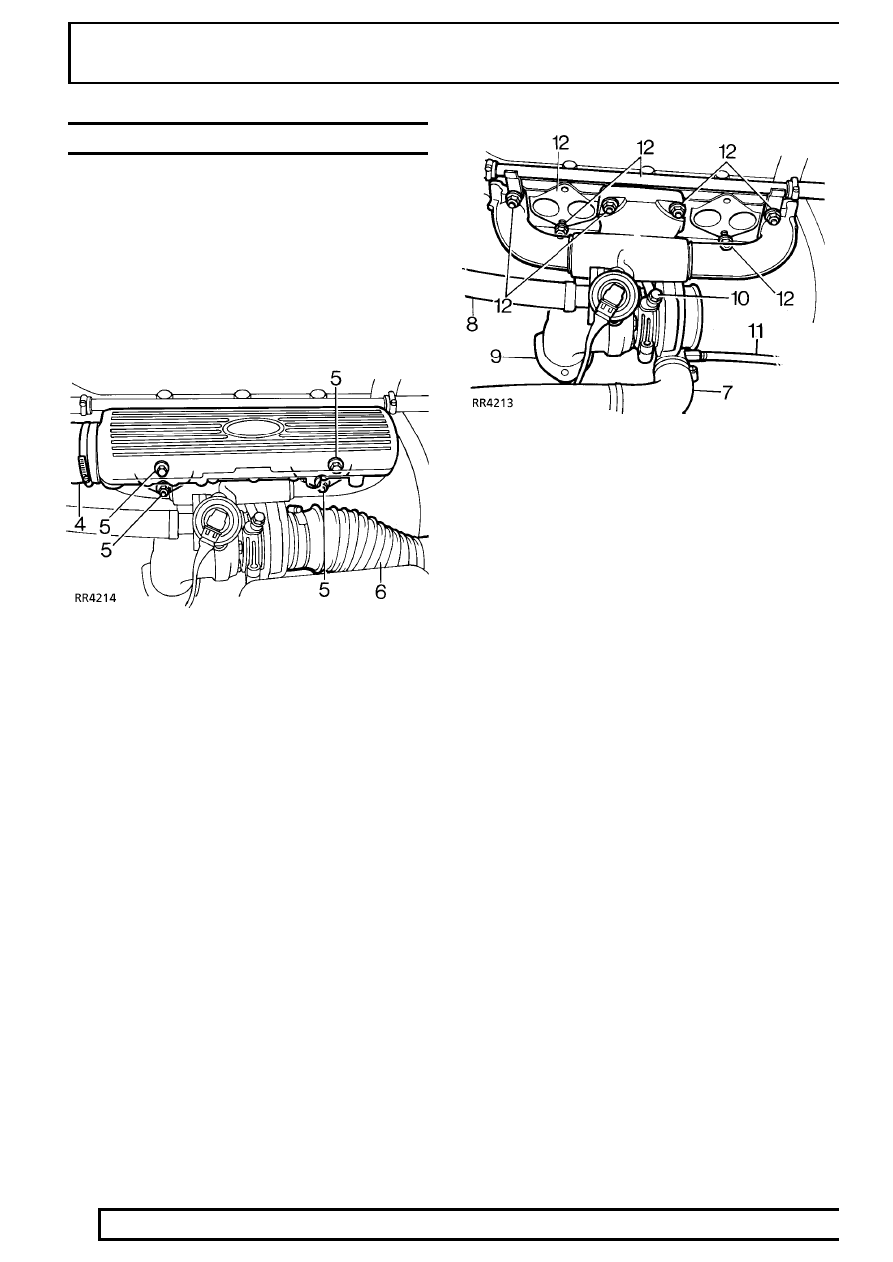

EXHAUST MANIFOLD - Tdi

Service repair no - 30.15.10

Remove

1. Disconnect battery negative lead.
2. Remove heat shield from rear of air intake

manifold.

3. Release dip stick tube from cylinder block.
4. Disconnect the intake hose from the manifold.

5. Remove the two bolts and two nuts securing the

intake manifold to the cylinder head and
withdraw the inlet manifold.

6. Remove air filter inlet pipe to turbo unit.
7. Remove intercooler pipe from turbo to

intercooler.

8. Disconnect the EGR pipe from the inlet manifold

hose.

9. Remove the three fixings at the exhaust pipe

flange.

10. Release the turbo charger oil pipes from the

cylinder block.

11. Remove the turbo boost pipes.

12. Remove seven bolts securing the exhaust

manifold, release the heater rail and remove the
manifold gasket, complete with turbo unit.

13. Remove four bolts and disconnect diaphragm

rod from manifold, and remove turbo charger if
necessary.

Refit

14. Reverse removal procedure. 1 to 12. Use a new

manifold and exhaust flange gaskets.

15. Reconnect battery negative lead. Start engine

and check for leaks.

MANIFOLD AND EXHAUST SYSTEM

5

REPAIR

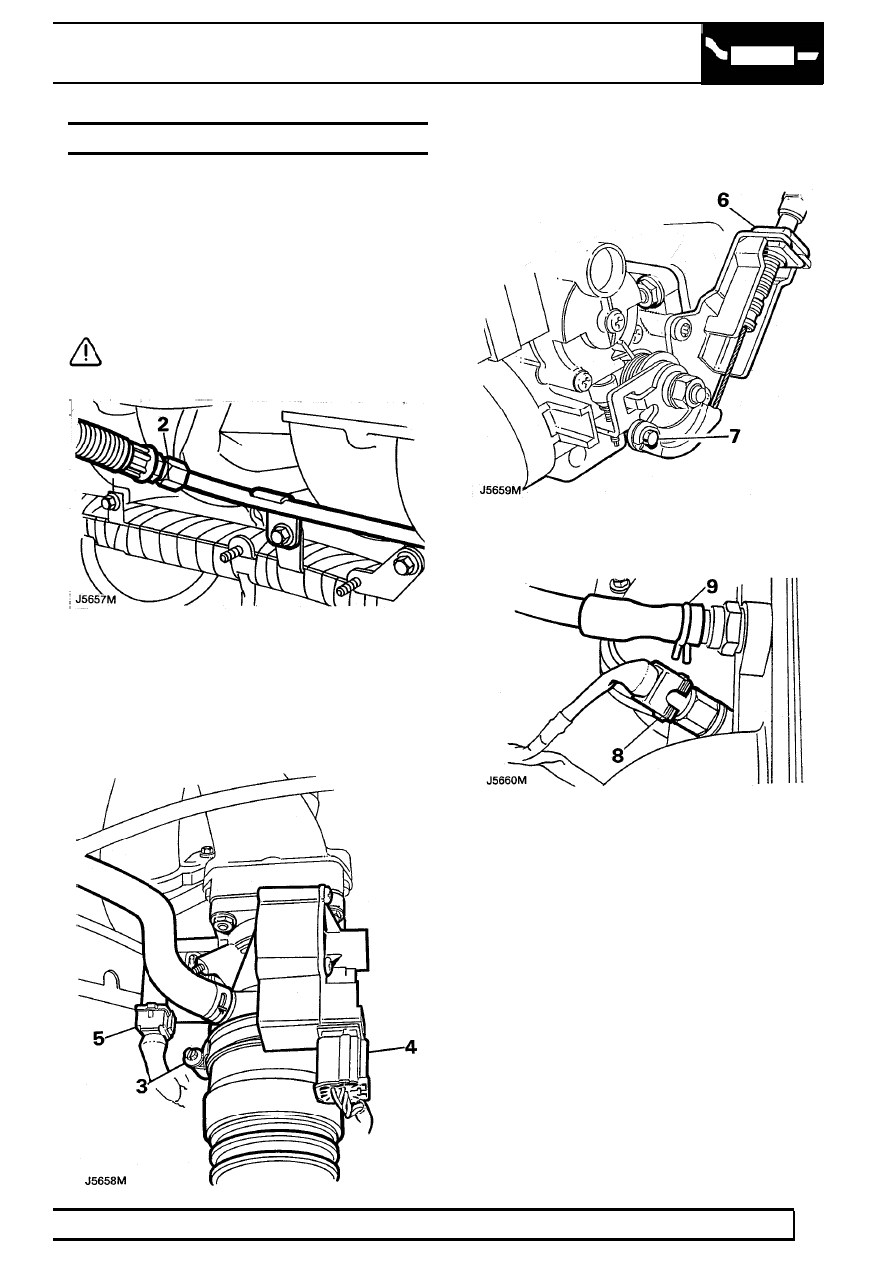

INLET MANIFOLD GASKET - Mpi

Service repair no - 30.15.08

Remove

1. Disconnect battery negative lead.
2. Position absorbent cloth around fuel pipe to fuel

rail union. Unscrew union to relieve fuel
pressure. Re-tighten union.

CAUTION: Plug connections.

3. Release clip and remove air cleaner to throttle

housing hose.

4. Disconnect stepper motor multiplug.
5. Disconnect throttle potentiometer multiplug.

6. Release throttle cable from abutment bracket.
7. Release throttle cable from cam. Remove

coolant bypass hose.

8. Disconnect fuel temperature sensor multiplug.
9. Release clip and disconnect brake servo hose

from manifold.

30

MANIFOLD AND EXHAUST SYSTEM

6

REPAIR

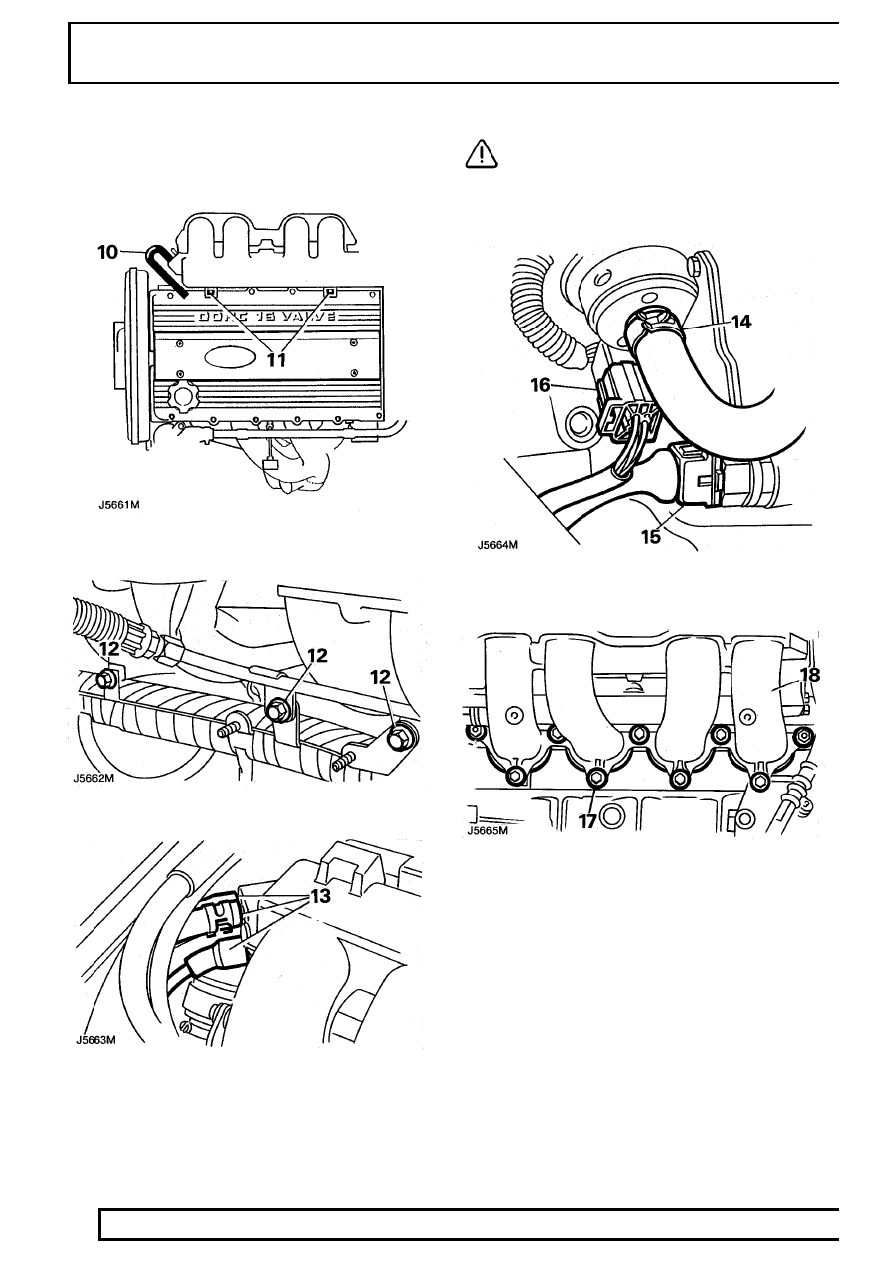

10. Release clip and disconnect breather hose from

manifold.

11. Release 2 bolts securing cam cover brackets to

manifold.

12. Remove 3 bolts securing engine harness to

manifold.

13. Disconnect 3 vacuum hoses from manifold.

14. Release clip and disconnect fuel hose from

pressure regulator.

CAUTION: Plug the connections.

15. Disconnect intake air temperature sensor

multiplug.

16. Disconnect fuel injector harness multiplug.

17. Remove 2 nuts and 7 bolts securing manifold to

cylinder head

18. Remove manifold assembly and collect gaskets.
