19

FUEL SYSTEM

4

REPAIR

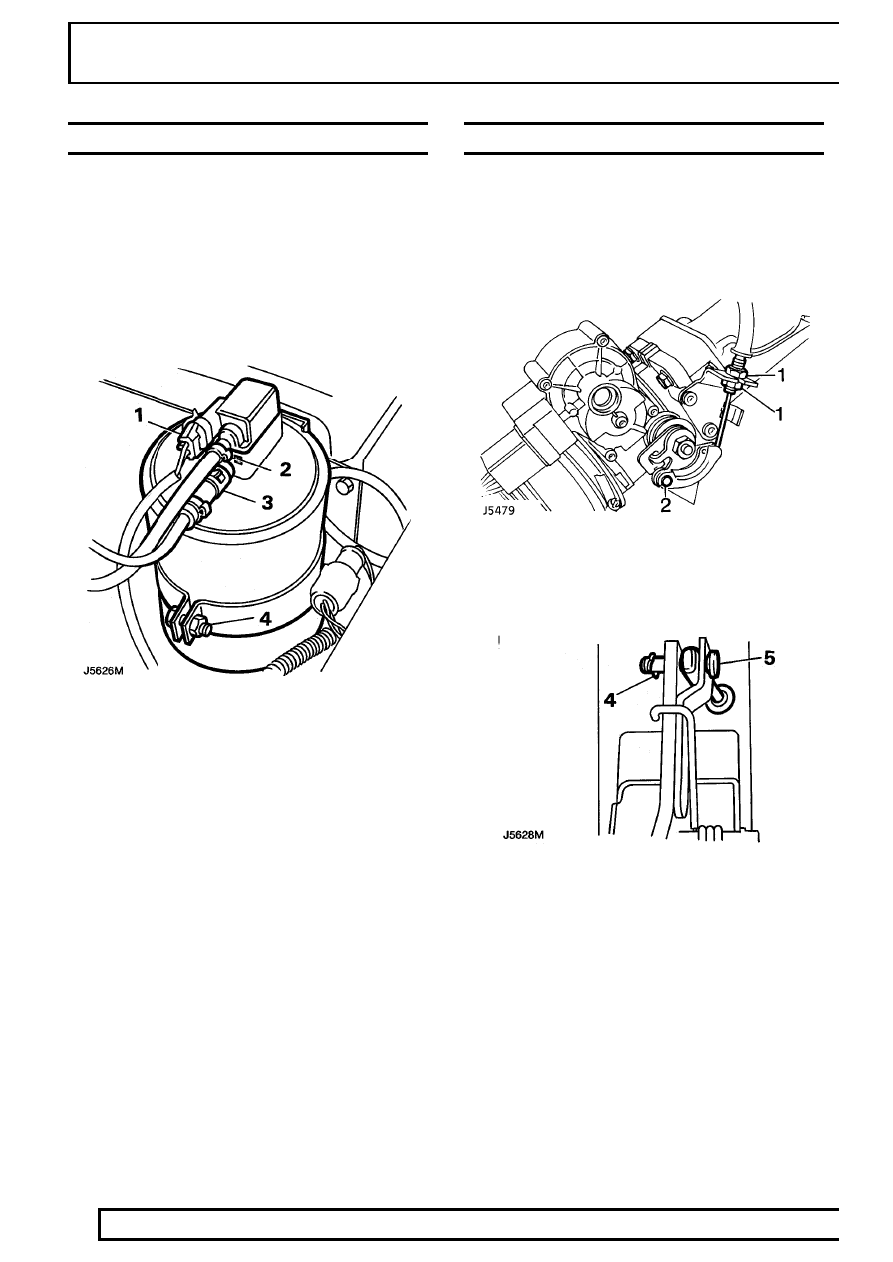

CHARCOAL CANISTER

Service repair no - 17.15.13

Remove

1. Disconnect multiplug from purge valve.
2. Release clip and disconnect hose from purge

valve.

3. Release clip and disconnect fuel tank hose from

charcoal canister.

4. Unscrew bolt to release securing strap and

remove charcoal canister.

Refit

5. Fit charcoal canister and secure strap.
6. Connect fuel tank hose to charcoal canister and

secure clip.

7. Connect hose to purge valve and secure clip.
8. Connect multiplug to purge valve.

THROTTLE CABLE

Service repair no - 19.20.06

Remove

1. Loosen 2 nuts securing throttle cable to

abutment bracket.

2. Release throttle cable from throttle lever.

3. Remove footwell closing panel.
4. Release split [cotter] pin from throttle pedal

clevis pin.

5. Remove clevis pin and release cable from

throttle pedal.

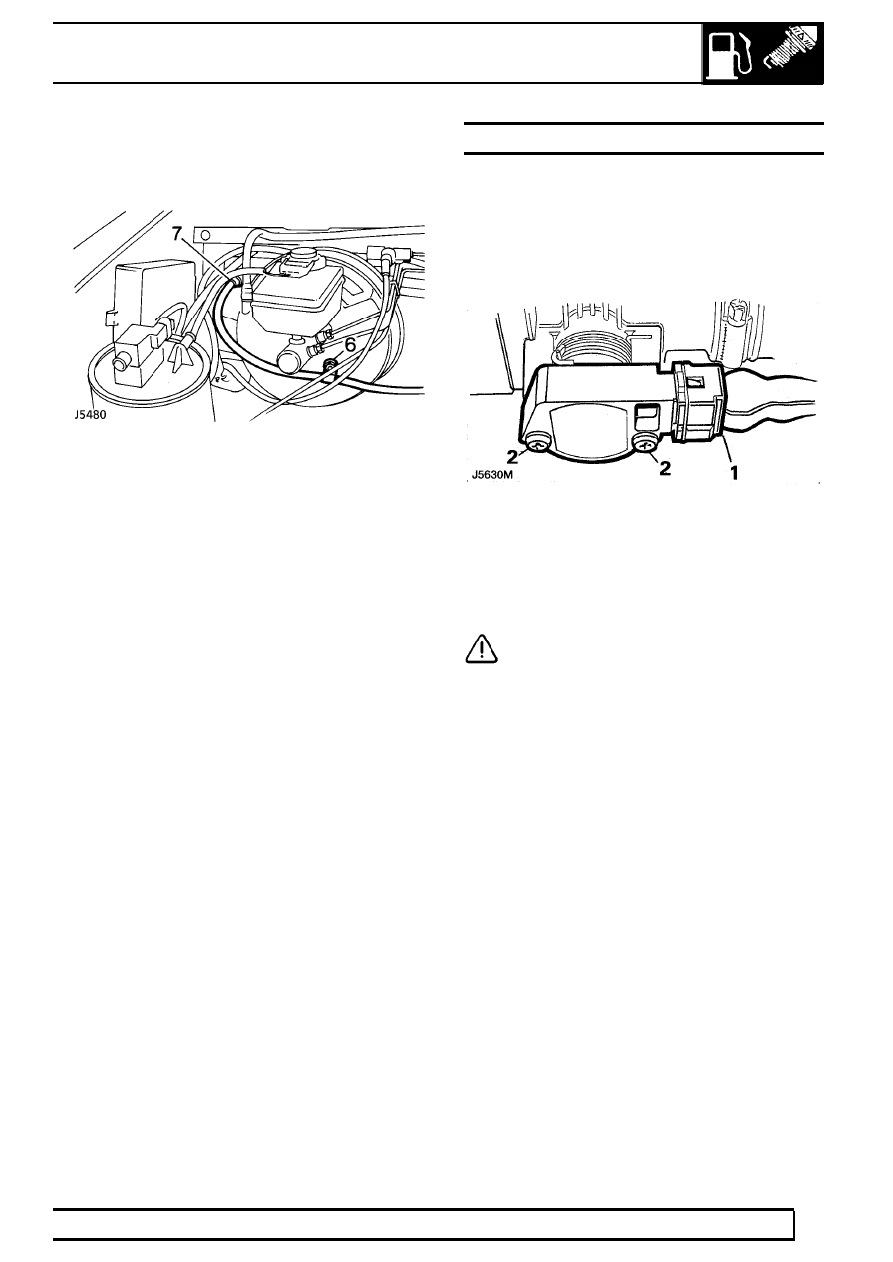

Mpi

5

REPAIR

6. Remove nut securing throttle cable bracket to

brake servo and release cable.

7. Release grommet from bulkhead and withdraw

cable.

8. Locate cable in bulkhead.
9. Connect cable to throttle pedal.

10. Connect cable to cam.
11. Adjust throttle cable.

THROTTLE POTENTIOMETER

Service repair no - 19.22.49

Remove

1. Disconnect throttle potentiometer multiplug.
2. Remove 2 screws securing throttle

potentiometer, remove potentiometer.

Refit

3. Clean mating faces of throttle potentiometer and

throttle housing.

4. Fit throttle potentiometer, fit and tighten screws.

CAUTION: Ensure throttle potentiometer is
correctly engaged with throttle cam and
that wiring outlet faces downwards.

5. Connect multiplug.
6. Check with diagnostic equipment.

19

FUEL SYSTEM

6

REPAIR

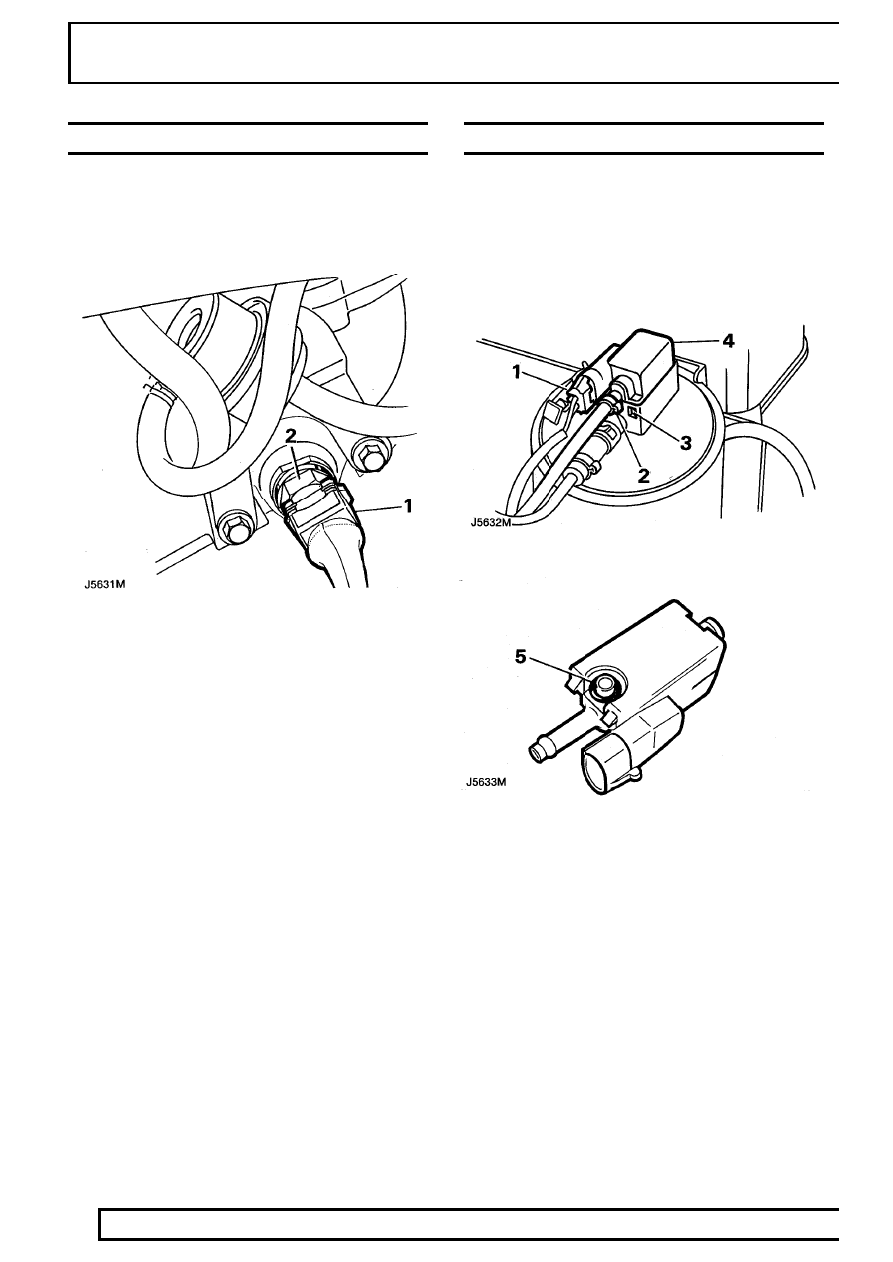

INTAKE AIR TEMPERATURE SENSOR

Service repair no - 18.30.09

Remove

1. Disconnect multiplug from temperature sensor.
2. Remove sensor from inlet manifold.

Refit

3. Clean sensor threads and mating face.
4. Fit sensor to inlet manifold. Tighten to

7 Nm

5. Connect multiplug to sensor.

PURGE CONTROL VALVE

Service repair no - 17.15.39

Remove

1. Disconnect multiplug from purge control valve.
2. Release clip and disconnect hose from valve.
3. Release valve from charcoal canister.
4. Remove valve.

5. Discard ’O’ ring.

Refit

6. Clean valve and valve location.
7. Position and secure valve to charcoal canister.
8. Connect hose to purge valve and secure with

clip.

9. Connect multiplug to valve.

Mpi

7

REPAIR

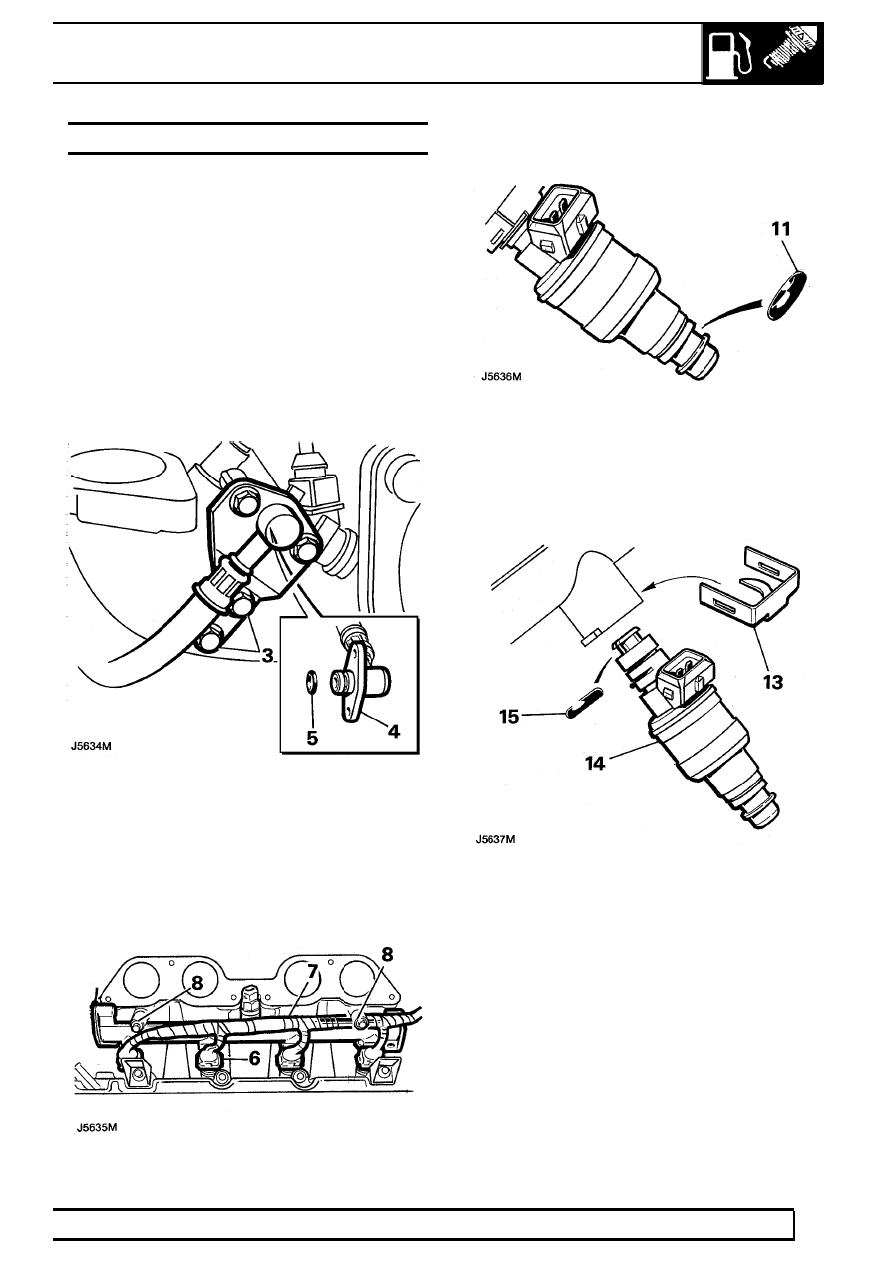

FUEL RAIL AND INJECTORS

Service repair no - 19.60.04 - Rail
Service repair no - 19.60.10 - Injectors

Remove

1. Remove inlet manifold chamber gasket.

See

MANIFOLD AND EXHAUST SYSTEM, Repair,
Manifold Chamber Gasket - Mpi

2. Remove pressure regulator.
3. Remove 4 bolts securing fuel feed hose flange

stiffening bracket, remove stiffening bracket.

4. Release fuel feed hose from fuel rail.
5. Discard ’O’ ring.

6. Disconnect 4 injector multiplugs.
7. Move injector harness aside.
8. Remove 2 bolts securing fuel rail to inlet

manifold.

9. Release 4 injectors from inlet manifold.

10. Remove fuel rail complete with injectors.

11. Discard outlet ’O’ rings from injectors.
12. Fix protective cap to each injector.

Do not carry out further dismantling if component
is removed for access only.

13. Remove clip(s) securing injector(s) to fuel rail.
14. Remove injector(s).
15. Discard inlet ’O’ ring(s) from injector(s).

16. Remove fuel temperature sensor.
