FUEL SYSTEM

14

REPAIR

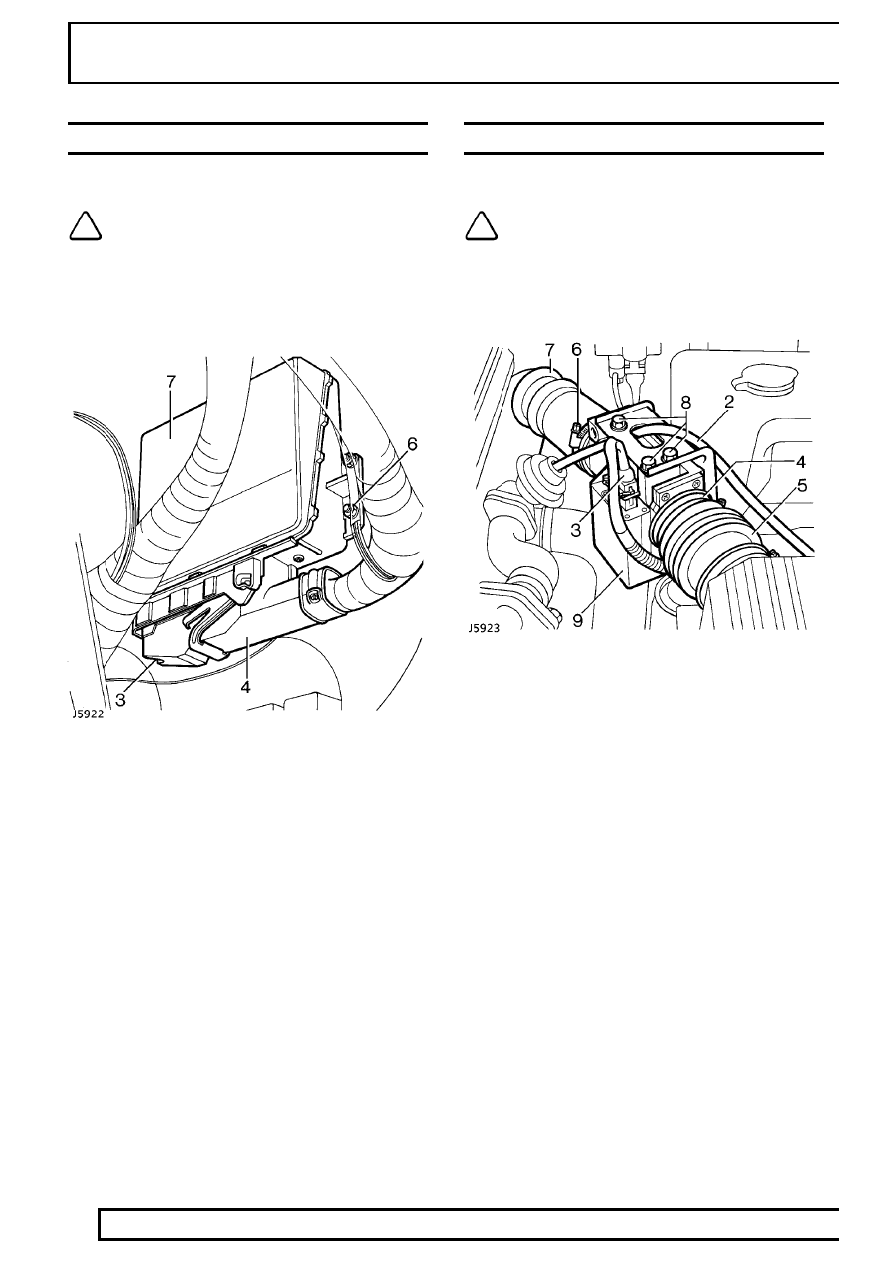

ENGINE CONTROL MODULE (ECM)

Service repair no - 18.30.03

NOTE: The ECM is not a serviceable item,
in the event of failure it must be renewed.

Remove

1. Disconnect battery negative lead.
2. Remove ’A’ post trim pad.

3. Loosen multi-plug screw to ECM.
4. Disconnect multi-plug from ECM.
5. Secure multi-plug and harness aside.
6. Remove retaining nuts from ECM.
7. Manoeuvre ECM from its mounted position.

Refit

8. Refitting is the reverse of removal procedure.
9. Reconnect harness plug. Ensure plug is pushed

firmly into location and retaining clip secures
plug in position.

10. Tighten screw securing multi-plug.

AIRFLOW METER

Service repair no - 18.30.15

NOTE: The air flow meter is not a
serviceable item, in the event of failure it
must be renewed.

Remove

1. Disconnect battery negative lead.

2. Release vacuum tube from EGR vacuum

capsule.

3. Disconnect airflow meter multi-plug.
4. Loosen air cleaner hose to air flow meter

retaining clip.

5. Disconnect hose from airflow meter.
6. Loosen turbo charger hose to airflow meter

retaining clip.

7. Disconnect hose from airflow meter.
8. Remove meter to mounting bracket bolts.
9. Remove airflow meter.

Refit

10. Reverse removal procedure. Ensure multi-plug is

firmly reconnected and hose clamps are
securely tightened to prevent unmetered air
entering the engine.

Tdi

15

REPAIR

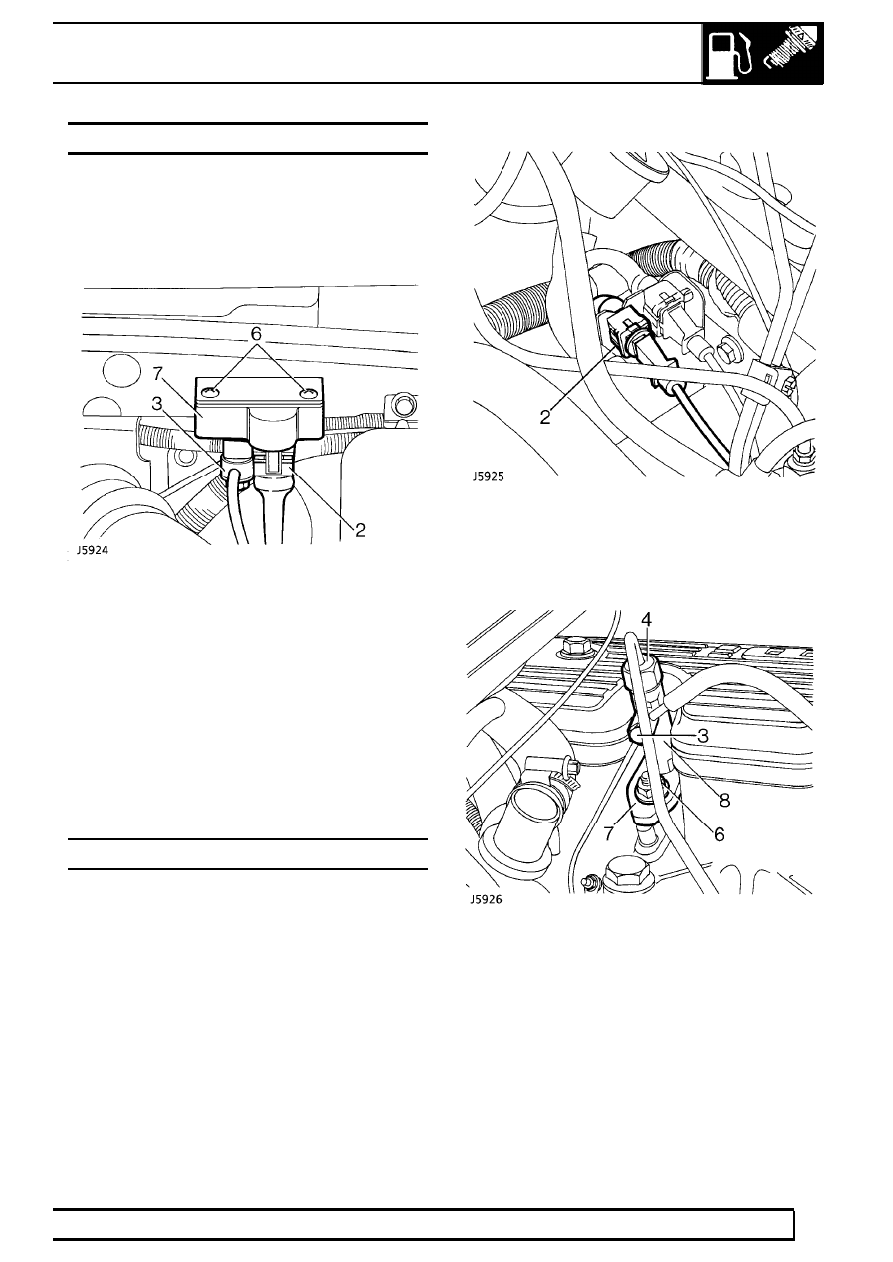

BOOST PRESSURE SENSOR

Service repair no - 18.30.63

Remove

1. Disconnect battery negative lead.

2. Disconnect sensor multi-plug.
3. Disconnect pressure tube union.
4. Retrieve and discard union copper washers.
5. Place pressure tube aside.
6. Remove sensor to mounting bracket bolts.
7. Remove sensor.

Refit

8. Renew all copper washers.
9. Reverse removal procedure.

INJECTION TIMING SENSOR

Service repair no - 18.30.64

Remove

1. Disconnect battery negative lead.

2. Disconnect sensor multi-plug.
3. Disconnect spill return pipe to injector.
4. Disconnect injector union.

5. Remove copper washers.
6. Remove injector clamp fixing.
7. Remove clamp.
8. Remove injector.
9. Remove injector copper washers.

Refit

10. Renew all copper washers.
11. Reverse removal procedure.
12. Check for leaks when running.

19

FUEL SYSTEM

16

REPAIR

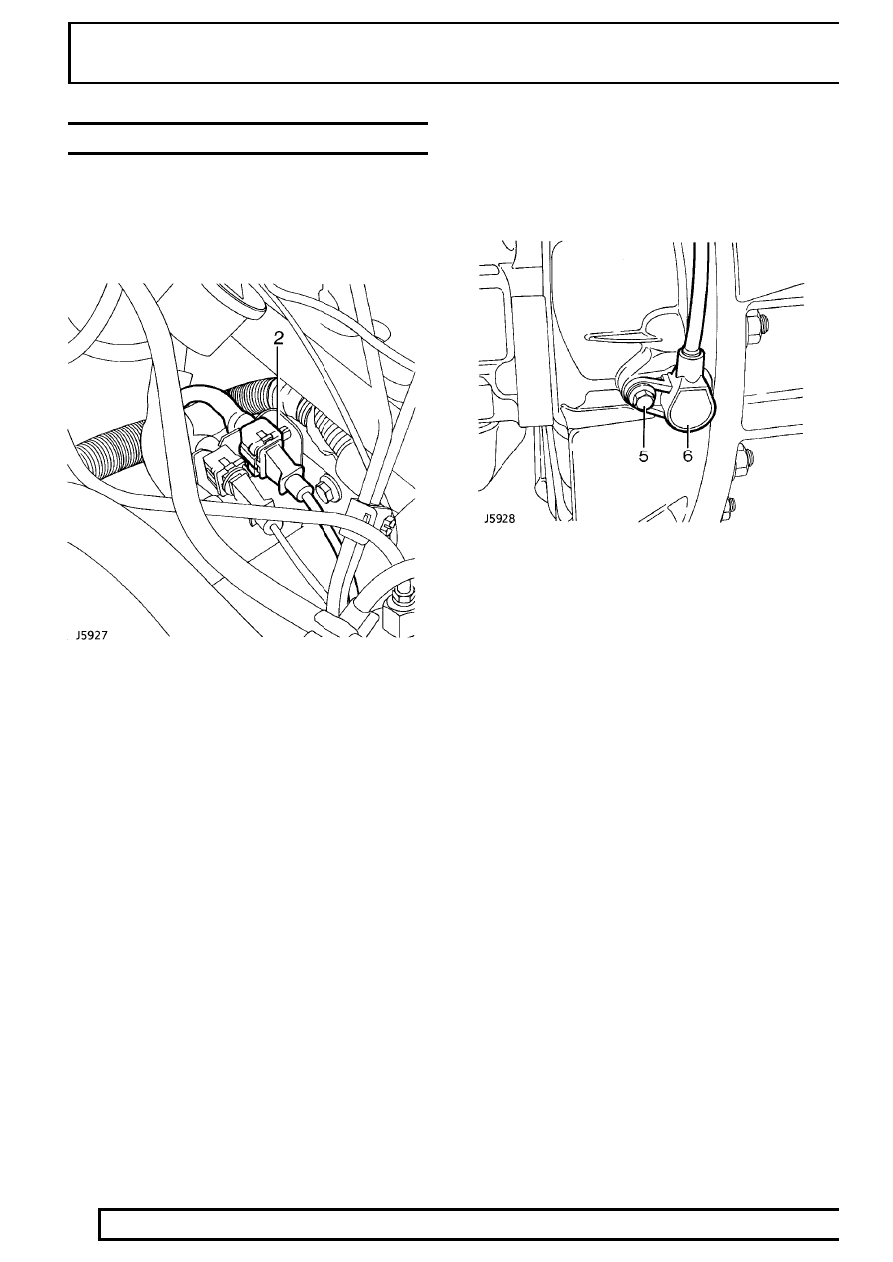

ENGINE SPEED SENSOR

Service repair no - 18.30.65

Remove

1. Disconnect battery negative lead.

2. Disconnect sensor multi-plug.
3. Place vehicle on ramp and apply handbrake.
4. Raise ramp.

5. Remove sensor retaining nut.
6. Remove sensor from housing.
7. Clean housing mating faces.

Refit

8. Reverse removal procedure.

Tdi

17

REPAIR

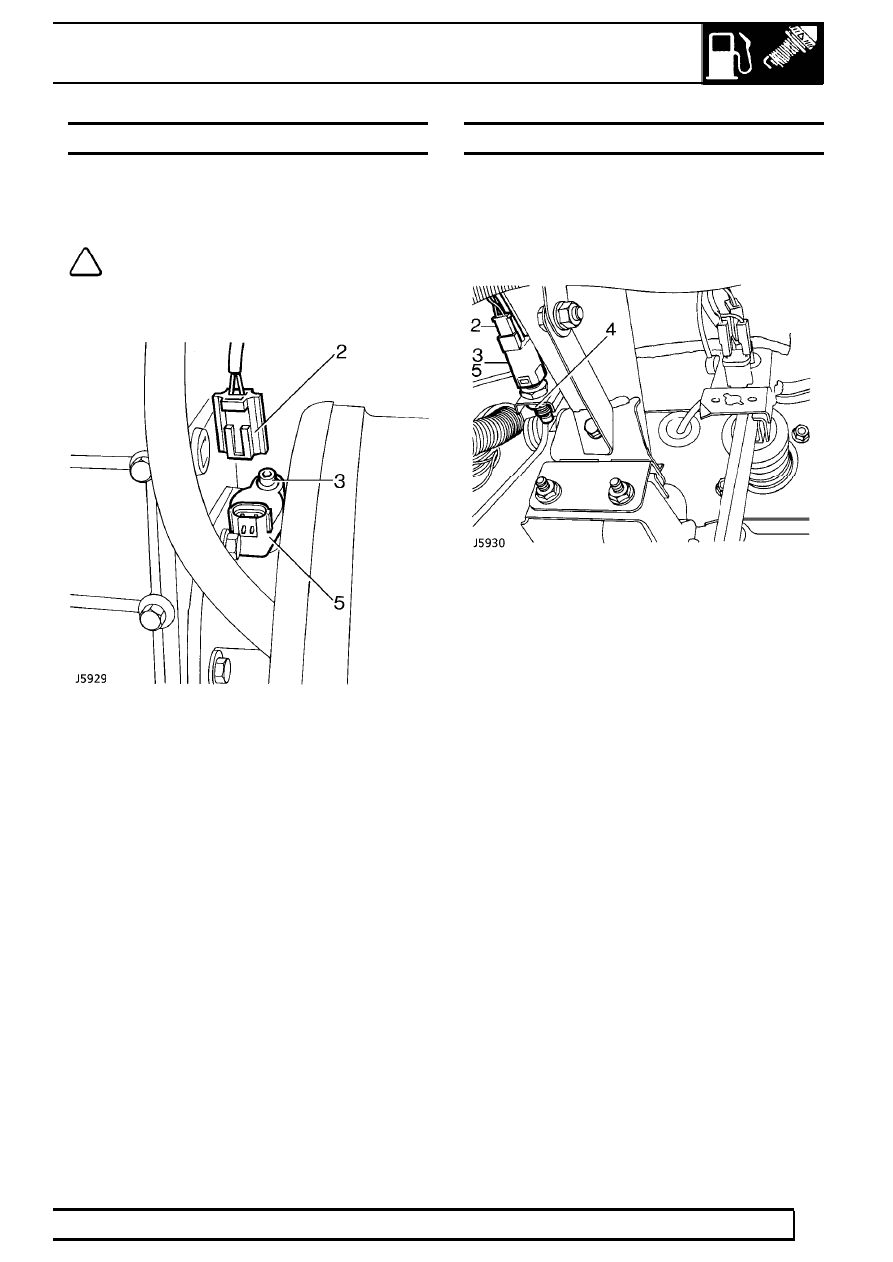

VEHICLE SPEED SENSOR

Service repair no - 18.30.22

Remove

NOTE: The following procedure is carried
out with the ramp still raised.

1. Disconnect battery negative lead.

2. Disconnect sensor multi-plug.
3. Remove sensor retaining screw.
4. Remove sensor retaining plate.
5. Remove sensor from transfer box.

Refit

6. Reverse removal procedure.

CLUTCH PEDAL SWITCH

Service repair no - 18.30.67

Remove

1. Disconnect battery negative lead.

2. Disconnect switch wiring lucars.
3. Turn rear body of switch to release locknut
4. Remove locknut.
5. Remove switch from mounting bracket.

Refit

6. Reverse removal procedure.
