19

FUEL SYSTEM

6

REPAIR

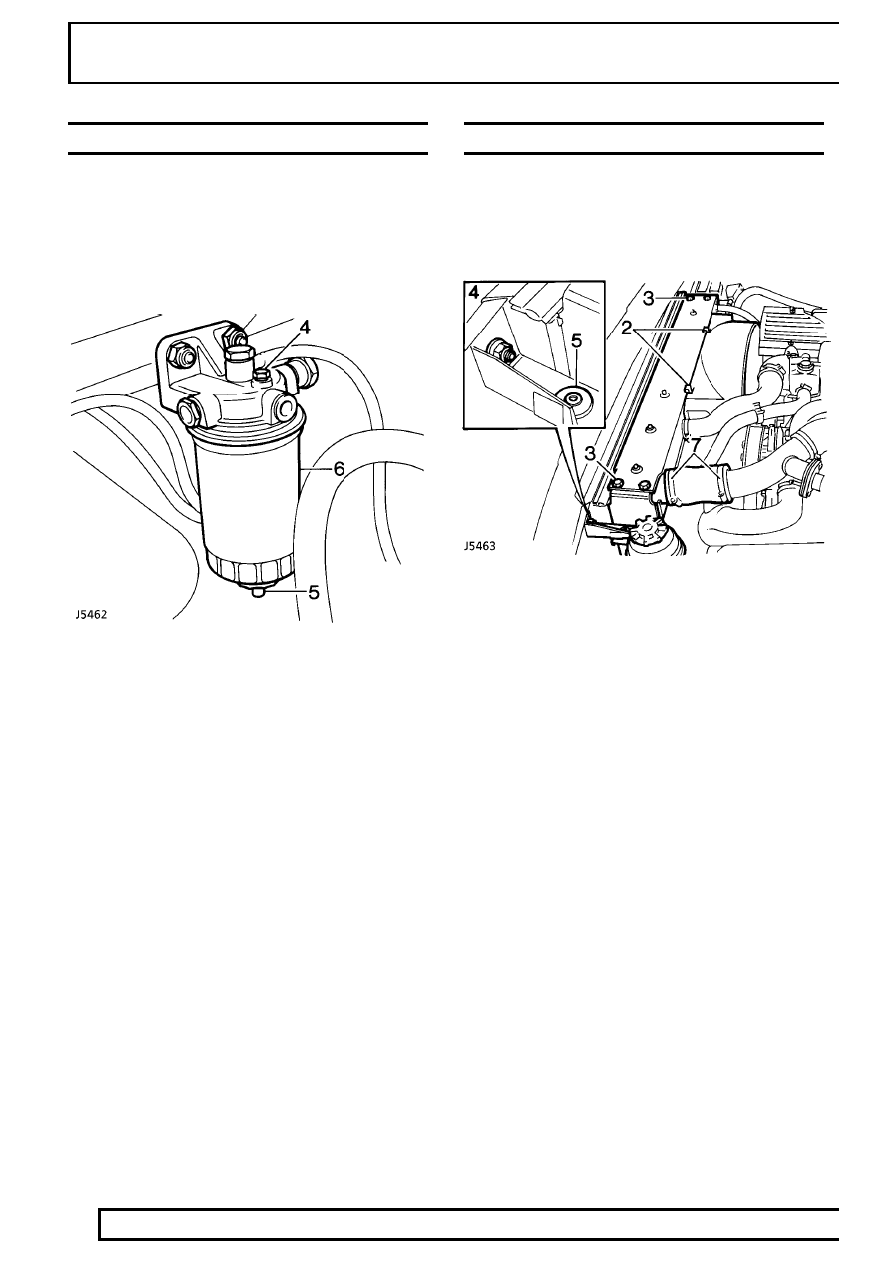

FUEL FILTER ELEMENT

Service repair no - 19.25.07

Remove

1. Disconnect battery negative lead.
2. Clean area around filter head.
3. Place a suitable container beneath filter bowl to

collect any spillage.

4. Loosen bleed screw.
5. Loosen drain tap, allow fuel to drain into

container.

6. Unscrew filter element, discard element.

Refit

7. Clean seal and seating in filter head.
8. Lubricate filter element seal with fuel.
9. Position filter element to filter head and hand

tighten.

10. Reconnect battery negative lead.
11. Crank engine until fuel is drawn through the

system and starts.

INTERCOOLER

Service repair no - 19.42.15

Remove

1. Disconnect battery negative lead.

2. Release 2 clips securing fan cowl to radiator top

cover.

3. Remove 4 bolts securing radiator top cover,

remove top cover.

4. Remove nut, bolt and washers securing

intercooler side cover bracket to bonnet [hood]
platform.

5. Release bracket from side cover lug, position

bracket and power steering reservoir aside.

6. Position side cover away from intercooler.
7. Loosen 2 clips and disconnect top hose from

intercooler.

8. Loosen 2 clips and disconnect bottom hose from

intercooler.

Tdi

7

REPAIR

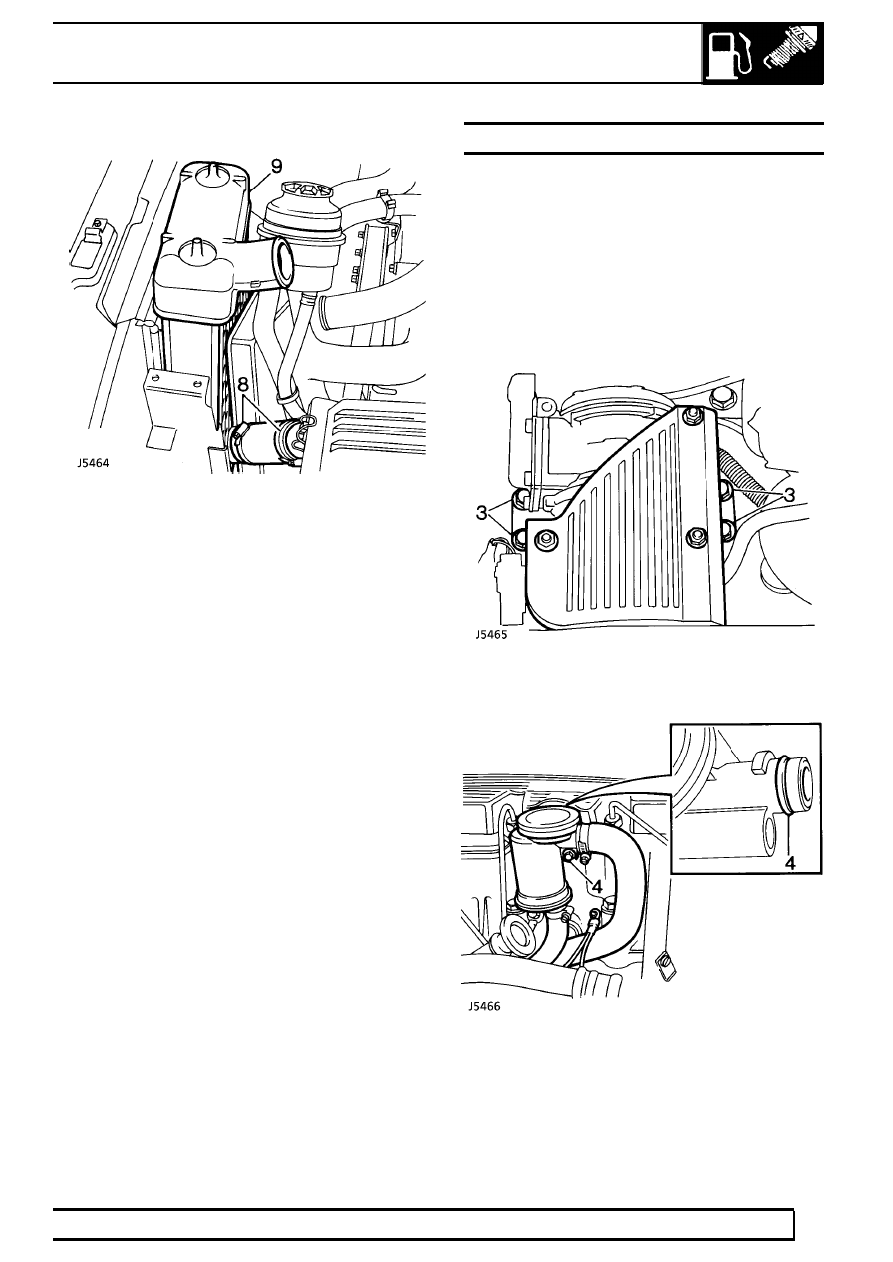

9. Move intercooler upwards and clear of fan cowl.

Refit

10. Ensure locatiing lug grommets are fitted and in

good condition.

11. Ensure foam pad is in good condition and

attached to intercooler.

12. Move intercooler into position.
13. Reverse removal procedure.

GLOW PLUGS

Service repair no - 19.60.31

Remove

1. Disconnect battery negative lead.

No.1 glow plug - air conditioning models

2. Release drive belt from compressor pulley.

See

ENGINE, Repair, Drive Belt Renew

3. Remove 4 bolts securing compressor to front

cover, move compressor aside.

No.3 glow plug

4. Remove bolt securing Hummel valve, withdraw

valve, remove and discard ’O’ ring.

19

FUEL SYSTEM

8

REPAIR

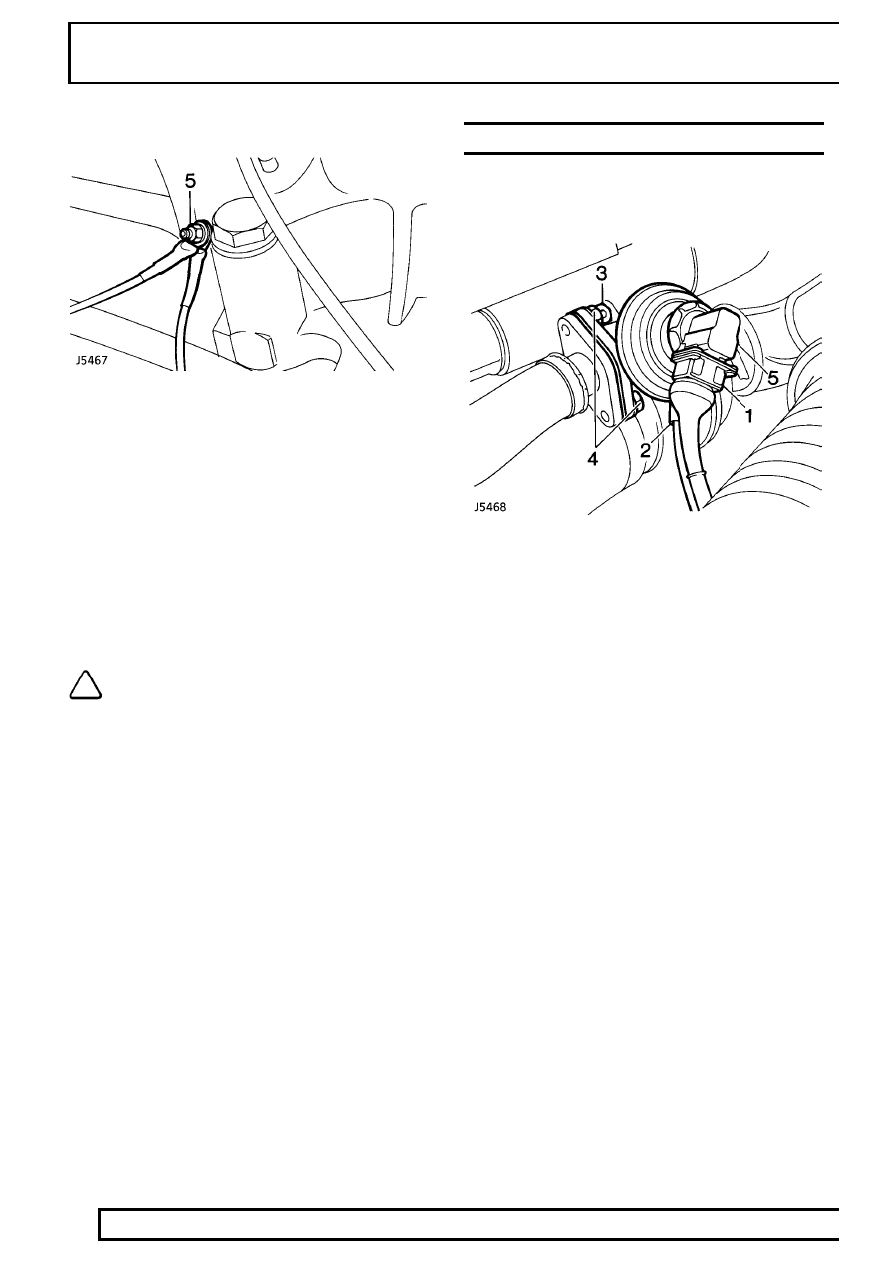

All glow plugs

5. Remove terminal nut from glow plug, disconnect

wire from glow plug terminal.

6. Remove glow plug.

Refit

7. Clean glow plug and seating.
8. Coat threads of glow plug with suitable anti-seize

compound operational to a temperature of
1000

°

C.

9. Fit glow plug. Tighten to

23 Nm.

10. Connect wire to glow plug terminal and secure

with nut.

NOTE: Feed wire must be connected to
No. 4 glow plug terminal.

11.

No. 3 glow plug: Lubricate new ’O’ ring with
engine oil and fit to Hummel valve. Fit valve and
secure with bolt. Tighten to

15 Nm.

No. 1 glow plug - air conditioning models

12. Position compressor to front cover, fit bolts.

Tighten to

25 Nm.

13. Fit drive belt to compressor pulley and adjust

tension.

See ENGINE, Repair, Drive Belt

Renew

All models

14. Reconnect battery negative lead.

EGR VALVE

Service repair no - 19.45.01

Remove

1. Disconnect multiplug from EGR valve.
2. Disconnect vacuum pipe from EGR valve.
3. Remove 2 Allen screws securing EGR valve to

exhaust manifold.

4. Remove 2 bolts securing hose to EGR valve.
5. Remove EGR valve and discard gaskets.

Refit

6. Clean mating faces of EGR valve and exhaust

manifold.

7. Reverse removal procedure. Tighten bolts to

25

Nm.

Tdi

9

REPAIR

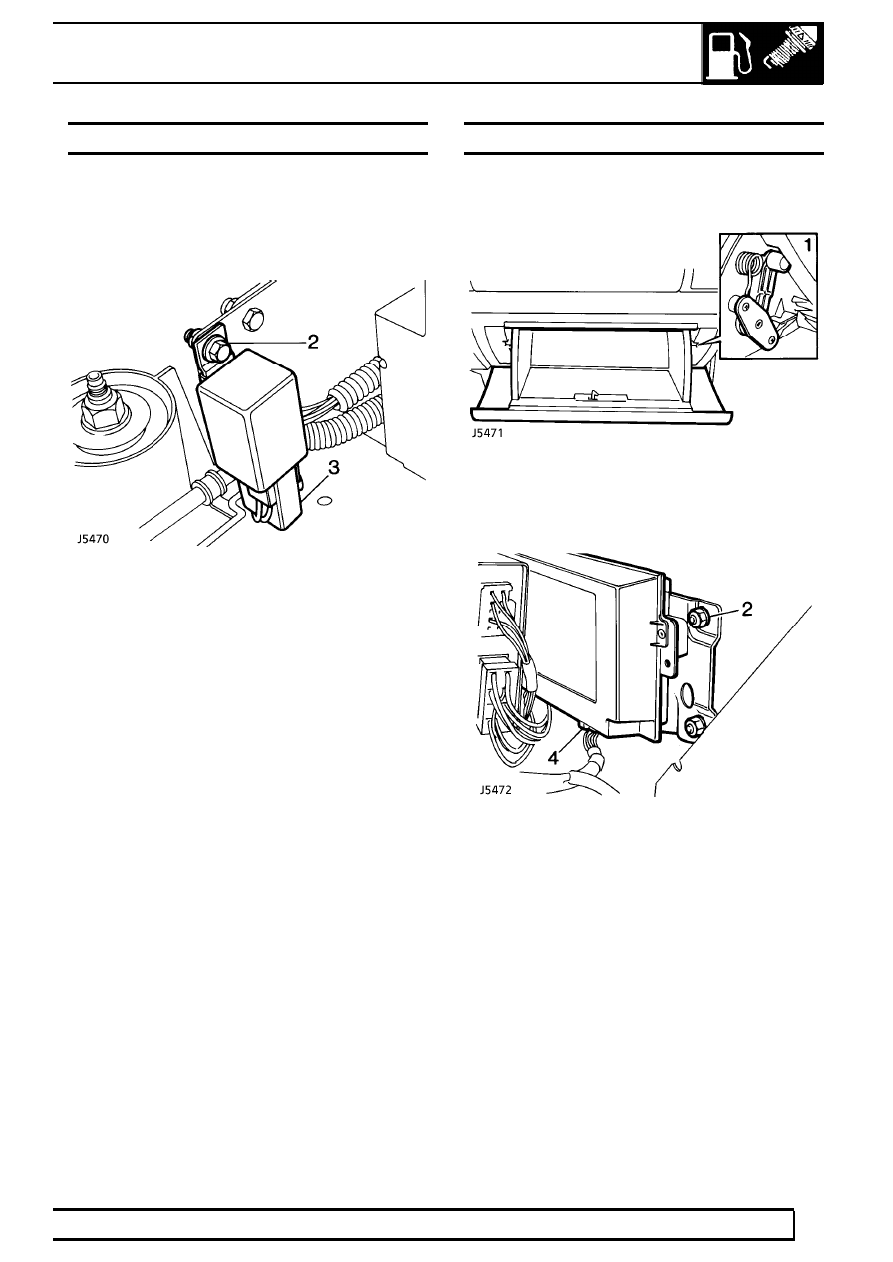

GLOW PLUG CONTROL UNIT

Service repair no - 19.60.33

Remove

1. Disconnect battery negative lead.

2. Remove nut and bolt securing control unit to

mounting bracket.

3. Disconnect multiplug and remove control unit.

Refit

4. Reverse removal procedure.

EGR CONTROL UNIT

Service repair no - 19.45.06

Remove

1. Release 2 glovebox stays from fascia and pivot

glovebox fully downwards.

2. Remove 2 plastic nuts securing control unit to

body.

3. Release control unit from fixings.
4. Disconnect multiplug and remove control unit.

Refit

5. Reverse removal procedure.
