Land Rover Discovery. Manual - part 45

Mpi

21

REPAIR

CAUTION: Never use the camshaft gears,
gear retaining bolts or timing belt to rotate
crankshaft.

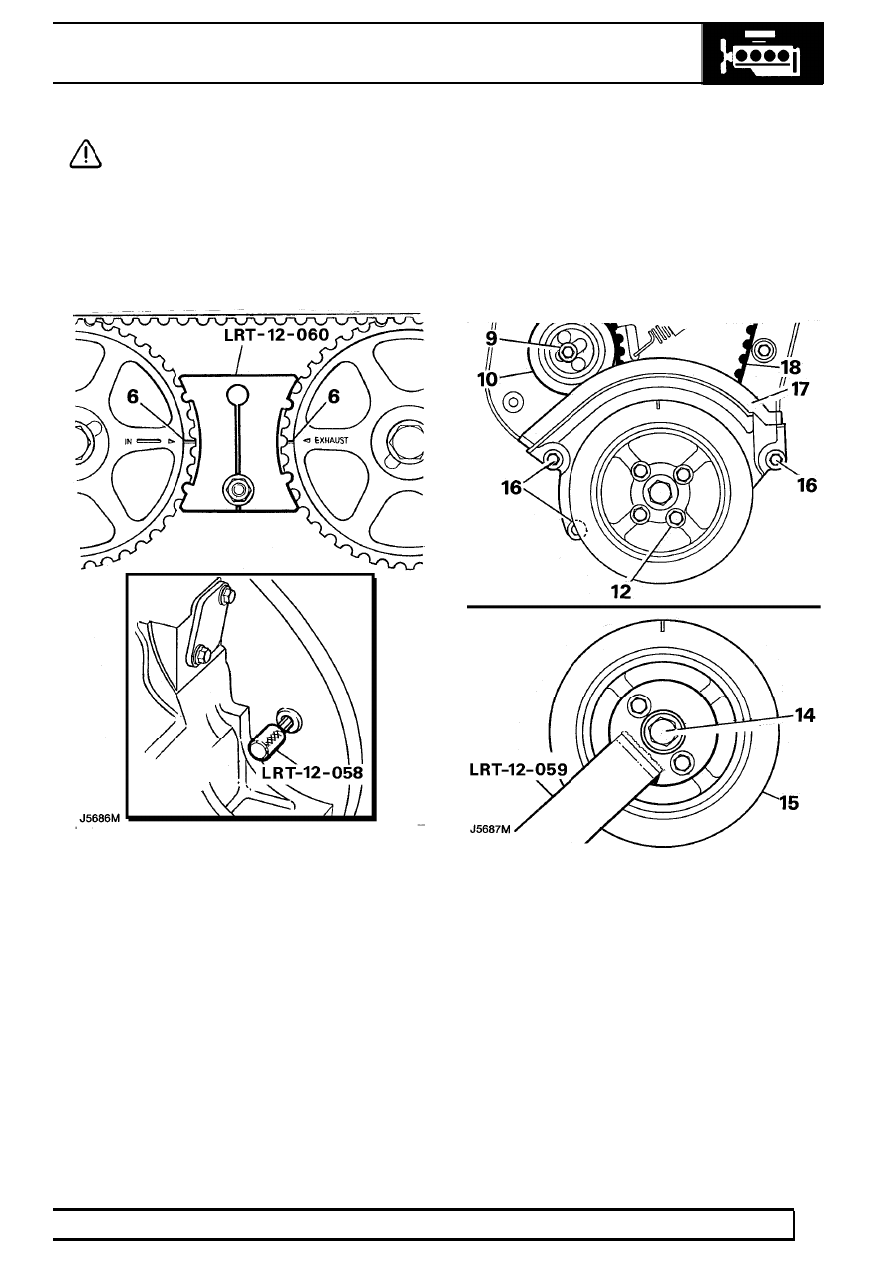

7. Fit tool LRT-12-058 to lock flywheel.
8. Position tool LRT-12-060 to lock camshaft gears.

9. Loosen camshaft belt tensioner pulley bolt.

10. Move tensioner to release timing belt tension.
11. Retighten tensioner pulley bolt.
12. Remove 4 bolts securing crankshaft pulley to

crankshaft timing gear.

13. Fit tool LRT-12-059 to crankshaft pulley, fit 2

pulley bolts to retain tool.

14. Restrain crankshaft pulley using tool LRT-12-059

and remove crankshaft pulley bolt.

15. Remove bolts securing tool LRT-12-059, remove

crankshaft pulley.

16. Remove timing belt lower cover.

17. If timing belt is to be refitted, mark direction of

rotation of belt.

18. Remove timing belt.

12

ENGINE

22

REPAIR

CAUTION: Ease timing belt off gears using
fingers only. Metal levers may damage the
belt and gears. Do not rotate engine with

timing belt removed and cylinder head fitted.
Timing belts must be stored and handled with
care. Always store a timing belt on its edge with a
bend radius greater than 50 mm. Do not use a
timing belt which has been twisted or bent double
as this can fracture reinforcing fibres. Do not use
an oil contaminated timing belt. Although the belt
has a service life of 96,000 miles, 160,000 km, an
existing belt should only be refitted if it has
completed less than 48,000 miles, 80,000 km.

Refit

NOTE: For torque values.

See

Specifications, torque, Torque values

1. Clean timing belt gears and pulleys.
2. Clean crankshaft pulley.

CAUTION: If original belt is to be refitted,
ensure direction of rotation mark is facing
correct way.

3. Fit timing belt to gears, starting at the crankshaft

gear and working in an anti-clockwise direction.

CAUTION: Ensure the belt run between the
crankshaft and exhaust camshaft gear is
kept taut during the fitting procedure.

4. Fit timing belt lower cover, tighten 3 bolts to the

correct torque.

5. Fit crankshaft pulley to crankshaft timing gear.
6. Fit tool LRT-12-059 to crankshaft pulley, fit 2

bolts to retain tool.

7. Fit crankshaft pulley centre bolt, and using tool

LRT-12-059 to restrain pulley, tighten bolt to the
correct torque.

8. Remove tool LRT-12-059
9. Fit bolts securing crankshaft pulley to timing

gear, tighten bolts to the correct torque.

10. Remove tool LRT-12-060.

Tension belt

1. Loosen timing belt tensioner pulley bolt.
2. Apply

40Nm anti-clockwise torque to inlet cam

pulley bolt and release.

3. Tighten tensioner pulley bolt to the correct

torque.

4. Remove tool LRT-12-058 from flywheel.
5. Fit timing belt centre cover, tighten 5 bolts to the

correct torque.

6. Fit timing belt upper cover, tighten 5 bolts to the

correct torque.

7. Fit drive belt.

Mpi

23

REPAIR

CHECK CAMSHAFT DRIVE BELT

Service repair no - 12.65.17

CAUTION: This check must be carried out
at the service intervals specified and
whenever carrying out any repair which

requires the timing belt to be disturbed. Pay
particular attention for signs of belt splitting at
base of teeth.

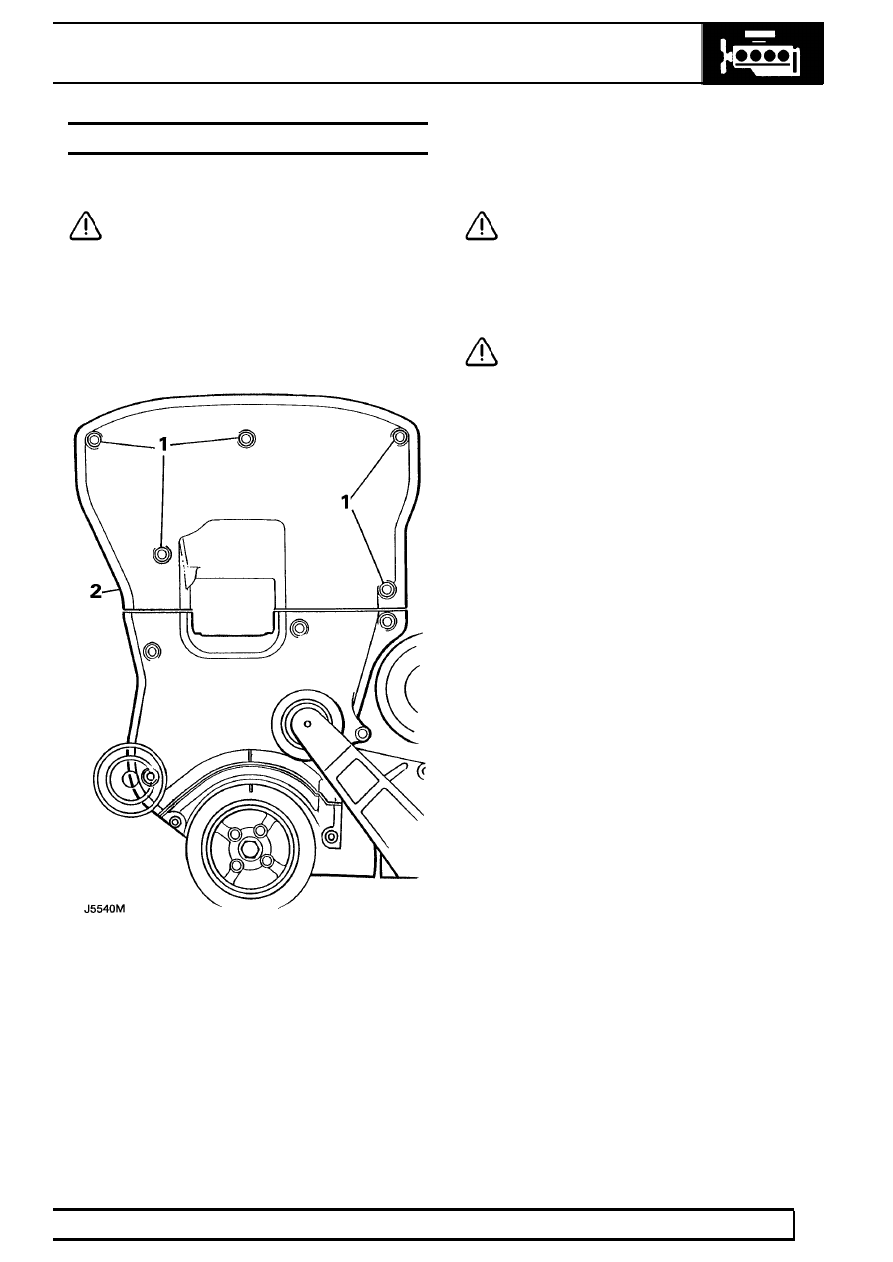

1. Remove 5 bolts securing timing belt upper cover
2. Remove upper cover.

3. Using a socket and extension bar on the

crankshaft pulley bolt, rotate engine to allow the
timing belt to be inspected.

CAUTION: Do not use camshaft gears or
retaining bolts to rotate engine.

4. Check timing belt condition, renew any belt that

shows signs of oil contamination, cracking,
fraying or splitting at base of teeth.

CAUTION: Cause of oil contamination, if
present, must be rectified.

5. Clean timing belt upper cover.
6. Position upper cover.
7. Fit upper cover securing bolts.

Mpi

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

NOTE: Torque wrenches should be regularly checked for accuracy to ensure that all fixings are
tightened to the correct torque.

Nm

ENGINE
Timing belt upper cover bolts

5

......................................................................

Timing belt centre cover bolts

5

.....................................................................

Timing belt lower cover bolts

5

......................................................................

Crankshaft pulley centre bolt

85

.....................................................................

Crankshaft pulley to timing gear bolts

10

........................................................

Tensioner pulley bolt

30

..................................................................................

Spark plugs

27

................................................................................................

Timing belt upper backplate bolts

10

..............................................................

Camshaft gear bolts

65

...................................................................................

Exhaust camshaft rear oil seal cover plate bolts

10

........................................

Inlet camshaft rear oil seal cover plate bolts

10

..............................................

Crankshaft rear oil seal housing bolts

10

........................................................

Engine sump bolts

Stage 1

3

...............................................................................................

Stage 2

10

..............................................................................................

Bell housing nuts

40

........................................................................................

L.H. and R.H. engine mounting nuts

85

..........................................................

Exhaust manifold to downpipe nuts

10

...........................................................

Exhaust downpipe to silencer box nuts

30

......................................................

Air conditioning compressor to engine block bolts

45

.....................................

Cylinder head bolts

Stage 1

45

..............................................................................................

Stage 2

80

..............................................................................................

Stage 3 - Further 90

°

Camshaft cover bolts

10

.................................................................................

Knock sensor

15

.............................................................................................

Ignition coil bracket bolts

25

............................................................................

Coolant temperature sensor

15

......................................................................

Crankshaft sensor bolts

7

..............................................................................

Fuel temperature sensor

7

.............................................................................

Intake air temperature sensor

7

.....................................................................

Fuel rail to inlet manifold bolts

10

...................................................................

Fuel feed hose stiffening bracket bolts

7

.......................................................

Throttle housing mounting nuts

7

...................................................................

Fuel pressure regulator steady bracket bolts

7

..............................................

Oxygen sensor

55

...........................................................................................
