REPAIR

19. Connect crankshaft sensor, knock sensor, air

conditioning compressor, fuel injector harness,
inlet manifold air temperature and fuel
temperature sensor multiplugs.

20. Connect fuel hose to pressure regulator and

secure with clip.

21. Fit and tighten fuel pipe to fuel rail union.
22. Connect multiplugs to throttle housing.
23. Connect vacuum hose to manifold.
24. Connect oil pressure switch multiplug.
25. Connect brake servo hose to manifold, secure

with clip.

26. Connect throttle cable to cam.
27. Position engine harness and connect breather

hose to inlet manifold, secure with clip.

28. Connect coolant temperature sensor multiplugs,

secure harness with cable tie.

29. Connect oxygen sensor multiplug, secure

harness with cable tie.

30. Connect alternator harness.
31. Connect heater hose to heater rail and secure

with clip.

32. Connect hose to coolant pump and secure with

clip.

33. Connect inlet hose to power steering pump and

secure with clip.

34. Fit and tighten outlet pipe union to power

steering pump.

35. Connect bypass and top hose, secure with clip.
36. Connect air cleaner to throttle housing hose and

secure with clip.

37. Remove engine lifting bracket.
38. Position spark plug cover and secure with

screws.

39. Fill engine with oil.
40. Fit bonnet [hood].

See CHASSIS AND BODY,

Repair, Bonnet [Hood]

41. Fit radiator.

See COOLING SYSTEM, Repair,

Radiator - Mpi

42. Adjust throttle cable.

See FUEL SYSTEM,

Adjustment, Throttle Cable Adjustment

ENGINE SUMP GASKET

Service repair no - 12.60.43

Remove

1. Drain engine oil.
2. Refit drain plug, use new sealing washer if

necessary, tighten to the correct torque.

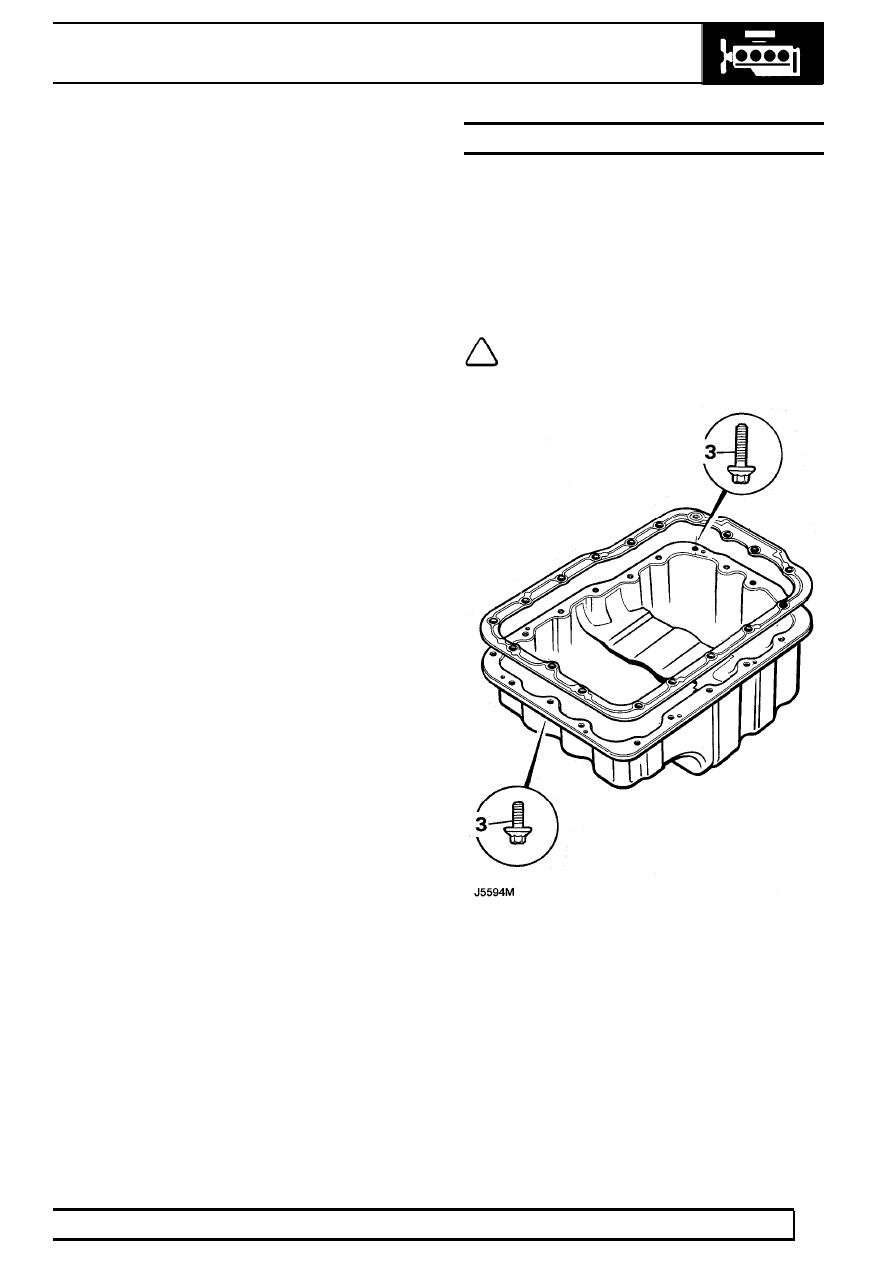

3. Remove 18 bolts securing sump.

NOTE: 25mm long bolt is fitted at rear L.H.
corner of sump.

4. Release sump from cylinder block.
5. Discard gasket.

12

ENGINE

14

REPAIR

Refit

1. Clean sump, remove all traces of gasket from

mating faces of sump and cylinder block.
Visually check sump for damage.

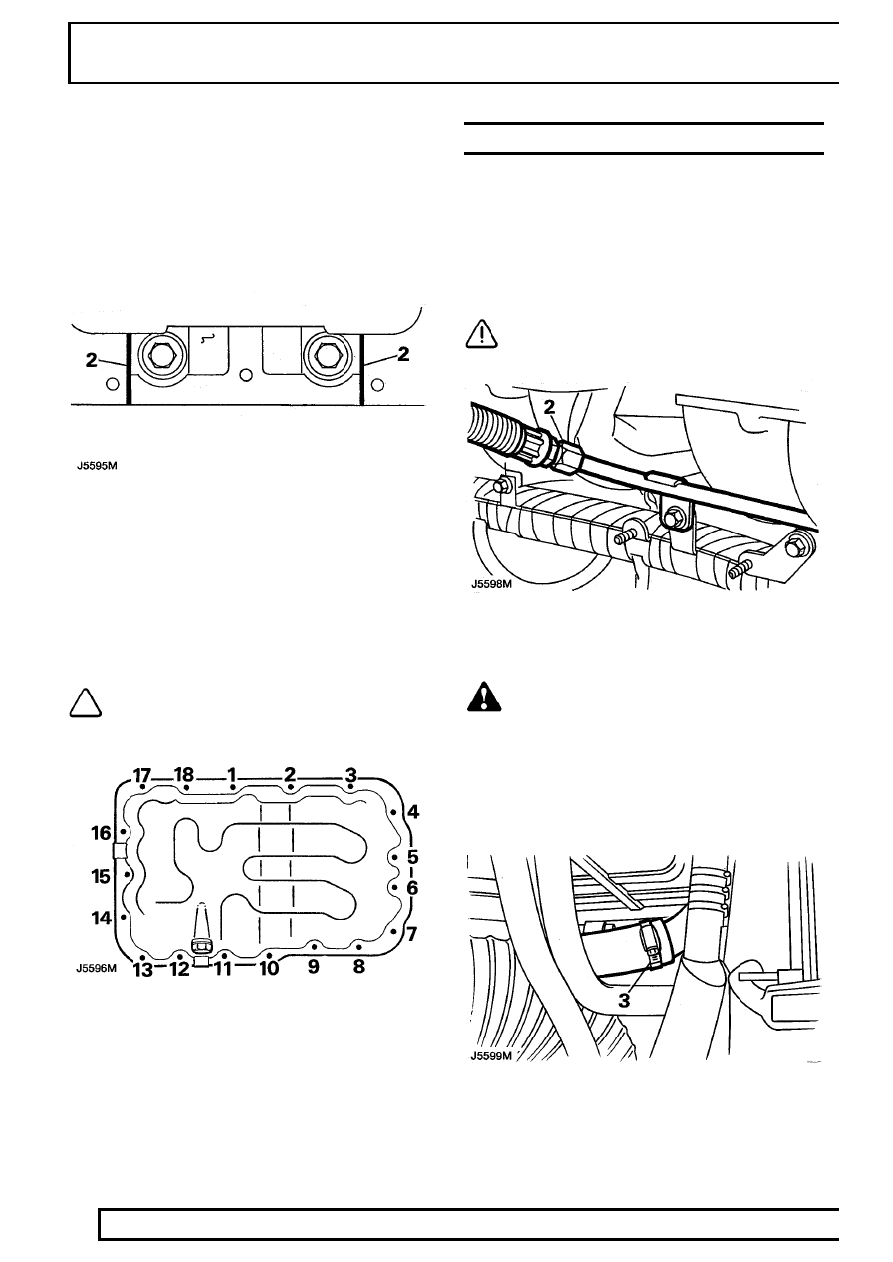

2. Apply beads of RTV sealant to front main

bearing cap.

3. Position new gasket to sump, ensuring that

location pips on gasket are located in sump.
Check gasket lays flat on sump flange.

4. Fit sump. Fit bolts, ensuring that longest bolt is

inserted at position 7.

5. Working around the sump in the sequence

illustrated, tighten the bolts to the stage 1 torque
figure. Then, in the same sequence, tighten the
bolts to the stage 2 torque figure.

NOTE: For torque values.

See

Specifications, torque, Torque Values

6. Fill engine with oil.

CYLINDER HEAD GASKET

Service repair no - 12.29.01

Remove

1. Disconnect battery negative lead.
2. Position absorbent cloth around fuel pipe to fuel

rail union. Unscrew union to relieve pressure.

CAUTION: Plug the connections.

WARNING: Do not carry out the next
instruction until the coolant is cool to
avoid personal injury from scalding.

3. Release clip and disconnect radiator bottom

hose, allowing coolant to drain into a suitable
container.

Mpi

15

REPAIR

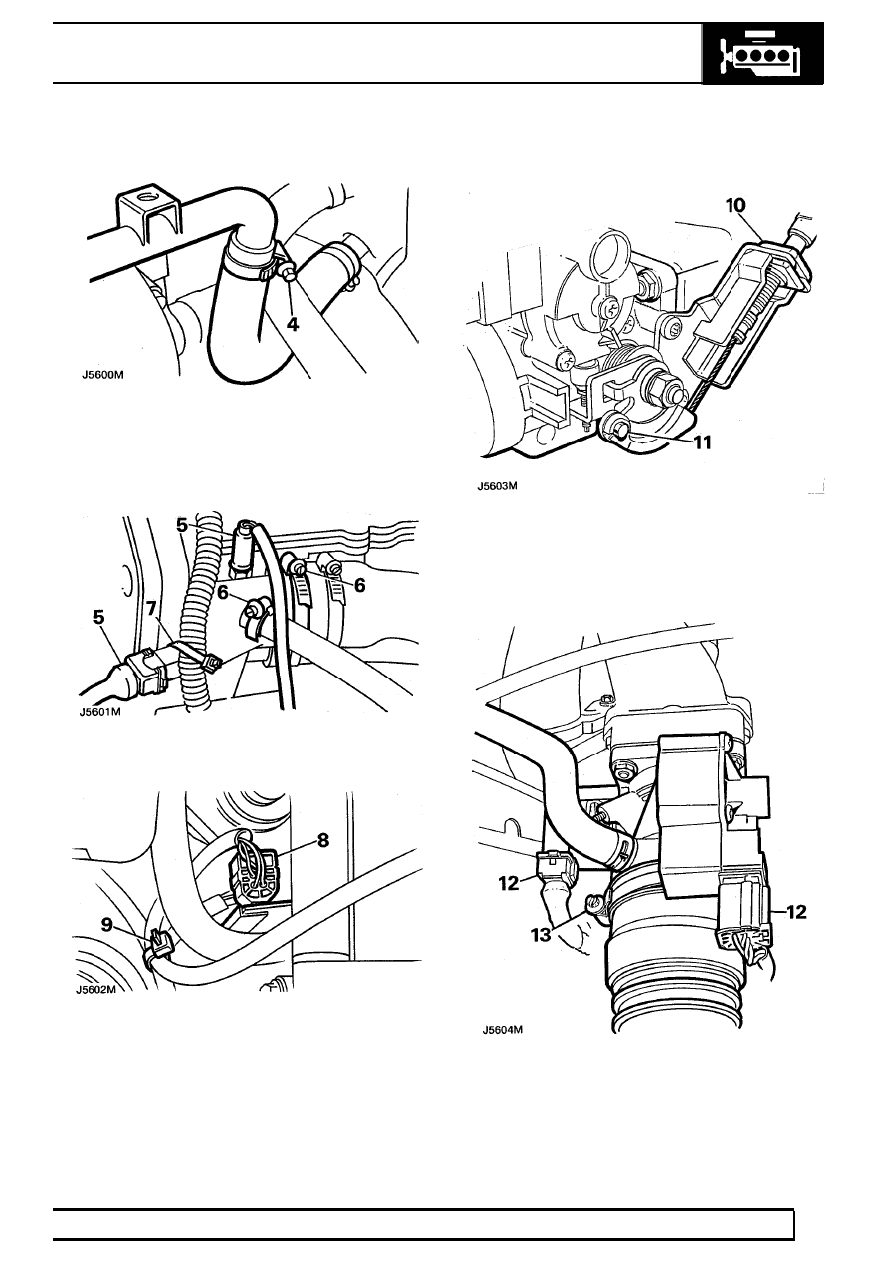

4. Release clip and disconnect hose from heater

rail.

5. Disconnect 2 coolant temperature sensor

multiplugs.

6. Release clips and disconnect the bypass hose

and top hose.

7. Release harness from cable tie.

8. Disconnect oxygen sensor multiplug.
9. Release harness lead from cable tie.

10. Release throttle cable from abutment bracket.
11. Release throttle cable from cam. Also remove

coolant bypass hose from throttle housing.

12. Disconnect stepper motor and throttle

potentiometer multiplugs.

13. Release clip and disconnect hose, air cleaner to

throttle housing.

12

ENGINE

16

REPAIR

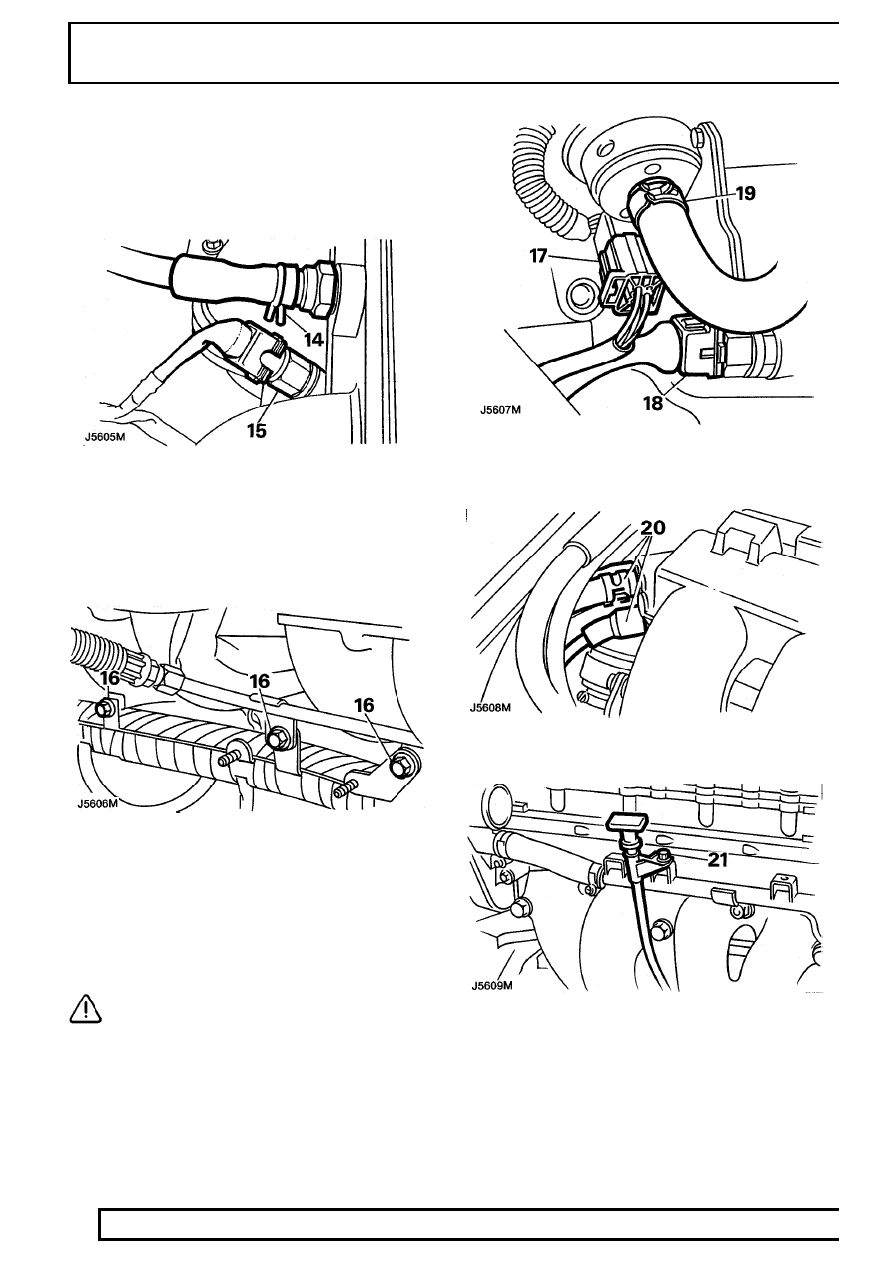

14. Release clip and disconnect brake servo hose

from manifold.

15. Disconnect fuel temperature sensor multiplug.

16. Remove 3 bolts securing engine harness to

manifold.

17. Disconnect fuel injection harness multiplug.
18. Disconnect inlet manifold air temperature sensor

multiplug.

19. Release clip and disconnect fuel hose from

pressure regulator.

CAUTION: Plug the connections

20. Release clips and disconnect 3 hoses from

manifold.

21. Remove bolt securing dipstick tube to coolant

rail.
