4.0 V8

7

REPAIR

171. Route drive belt around pulleys.
172. Pivot tensioner downwards.
173. Align belt to tensioner and release tensioner.
174. Connect battery positive lead and tighten.
175. Secure terminal cover.
176. Align gearbox breather pipe, clip to engine lifting

eye and fit bolt. Tighten to

9 Nm.

177. Align and secure engine harness brackets to

inlet manifold and fit nuts. Tighten to

9 Nm.

178. Connect injector multiplugs.
179. Connect air intake temperature sensor multiplug.
180. Connect fuel temperature sensor multiplug.
181. Connect coolant temperature multiplug.
182. Connect temperature gauge connector.
183. Connect oil pressure switch Lucar.
184. Connect camshaft sensor multiplug and secure

to bracket.

185. Fit ignition coil bracket.

See FUEL SYSTEM

SFI, Repair, Ignition Coils

186. Position heater hose/pipe assembly.
187. Connect hose to inlet manifold.
188. Align pipe to bracket and fit bolt. Tighten to

9

Nm.

189. Tighten hose clip.
190. Connect heater return hose and tighten clip.
191. Remove plugs from fuel feed and return hose

connections.

192. Clean feed unions.
193. Connect return hose and tighten clip.
194. Connect feed hose union and tighten.
195. Remove cloth.
196. Connect purge hose.
197. Connect leads to generator, tighten terminal nuts

and fit cover.

198. Connect sensing Lucar.
199. Connect servo vacuum hose.
200. Position expansion tank and secure with fixings.
201. Connect hose and tighten clip.
202. Lower ramp.
203. Fit mass air flow sensor.

See FUEL SYSTEM

SFI, Repair, Mass Air Flow Sensor (MAF
Sensor)

204. Fit plenum chamber.

See FUEL SYSTEM SFI,

Repair, Plenum Chamber

205. Fit radiator.

See COOLING SYSTEM, Repair,

Radiator

206. Fit bonnet.

See CHASSIS AND BODY, Repair,

Bonnet [Hood]

207. Reconnect battery negative lead.
208. Bleed power steering system.

See STEERING,

Repair, Power Steering System - Bleed

209. Drain engine oil and refill.

See LUBRICANTS,

FLUIDS AND CAPACITIES, Information,
Recommended Lubricants and Fluids - USA
Vehicles

210. Start engine. Check for fuel, coolant and oil

leaks.

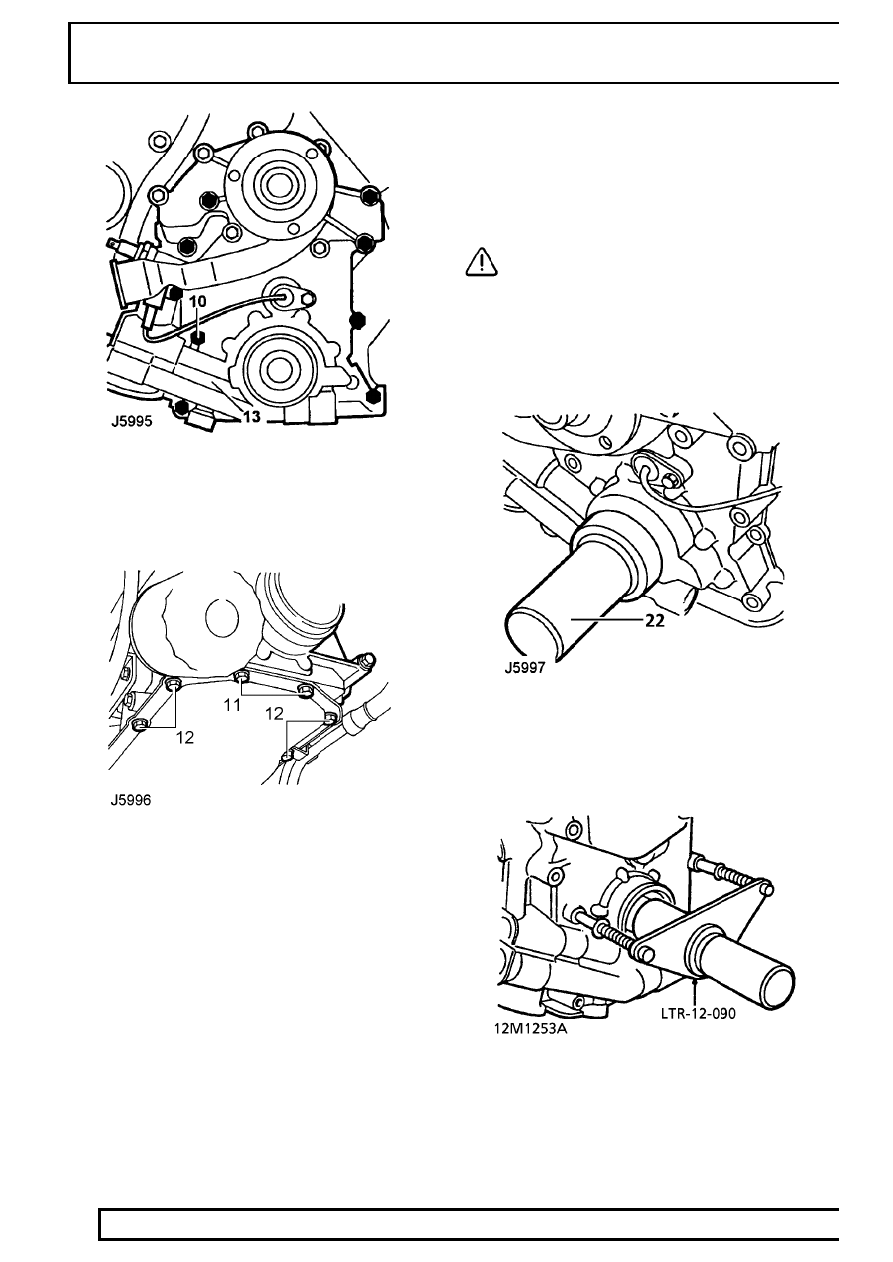

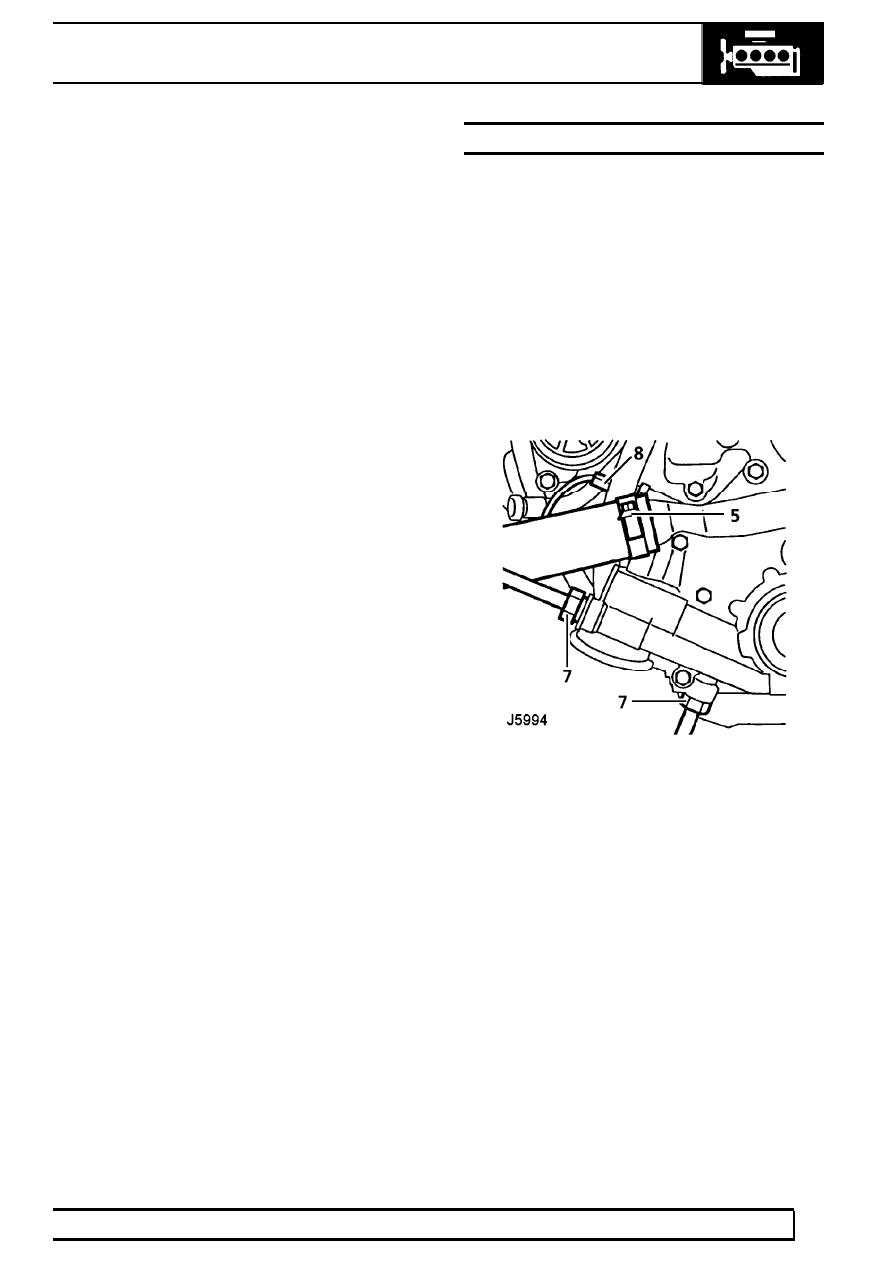

FRONT COVER GASKET

Service repair no - 12.65.04 - Front Cover Gasket

Remove

1. Disconnect battery negative lead.
2. Drain cooling system.

See COOLING SYSTEM

V8, Adjustment, Coolant

3. Remove radiator

See COOLING SYSTEM,

Repair, Radiator

4. Remove water pump pulley.

See COOLING

SYSTEM, Repair, Viscous Coupling, Fan
Blades, Pulley and Fan Cowl

5. Slacken bottom hose clip. Remove hose from

water pump.

6. Raise vehicle on ramp.
7. Disconnect oil cooler hoses from front cover and

position aside. Plug hoses and connections.

8. Disconnect Lucar from oil pressure switch.

12

ENGINE

8

REPAIR

9. Disconnect multiplug from camshaft sensor.

See FUEL SYSTEM SFI, Repair, Camshaft
Position Sensor (CMP Sensor)

10. Remove 9 bolts securing front cover.

11. Remove 2 bolts securing sump to front cover.
12. Loosen 4 bolts securing sump adjacent to front

cover (2 each side).

13. Release front cover assembly.
14. Remove oil seal.
15. Remove and discard gasket.

Refit

16. Clean sealant from threads of cover bolts.
17. Clean old sealant from front cover and block joint

face.

CAUTION: Use a plastic scraper.

18. Apply Hylosil jointing compound to gasket

position on cover and block.

19. Fit new gasket to block face.
20. Ensure oil seal register in cover is clean.
21. Lubricate outer face of NEW oil seal.

22. Using LRT-12-089, fit seal to cover.
23. Lubricate oil pump drive gear and position in

pump with groove away from engine.

24. Locate alignment tool LRT-12-090 on front cover

and oil pump drive gear.

25. Position front cover over crankshaft.
26. Press and rotate tool to engage drive gear until

drive gear keyway aligns with Woodruff key.

27. Fit cover to cylinder block.

4.0 V8

9

REPAIR

28. Remove alignment tool LRT-12-090.
29. Apply a small amount of Loctite 242 to threads

and refit front cover bolts. Tighten to

22 Nm.

30. Fit sump bolts. Tighten to

23 Nm.

31. Connect camshaft sensor multiplug.
32. Connect Lucar to oil pressure switch terminal.
33. Remove plugs from oil cooler pipes and cover.
34. Fit new ’O’ ring seals, reconnect oil cooler pipes.

Tighten to

15 Nm.

CAUTION: Over tightening of oil cooler
pipe unions can crack front cover.

35. Refit bottom hose to water pump. Tighten clip.
36. Refit water pump pulley.

See COOLING

SYSTEM, Repair, Viscous Coupling, Fan
Blades, Pulley and Fan Cowl

37. Refit radiator assembly.

See COOLING

SYSTEM, Repair, Radiator

38. Refill cooling system.

See COOLING SYSTEM

V8, Adjustment, Coolant

39. Check/top-up engine oil.
40. Lower ramp.
41. Reconnect battery negative lead.

12

ENGINE

10

REPAIR

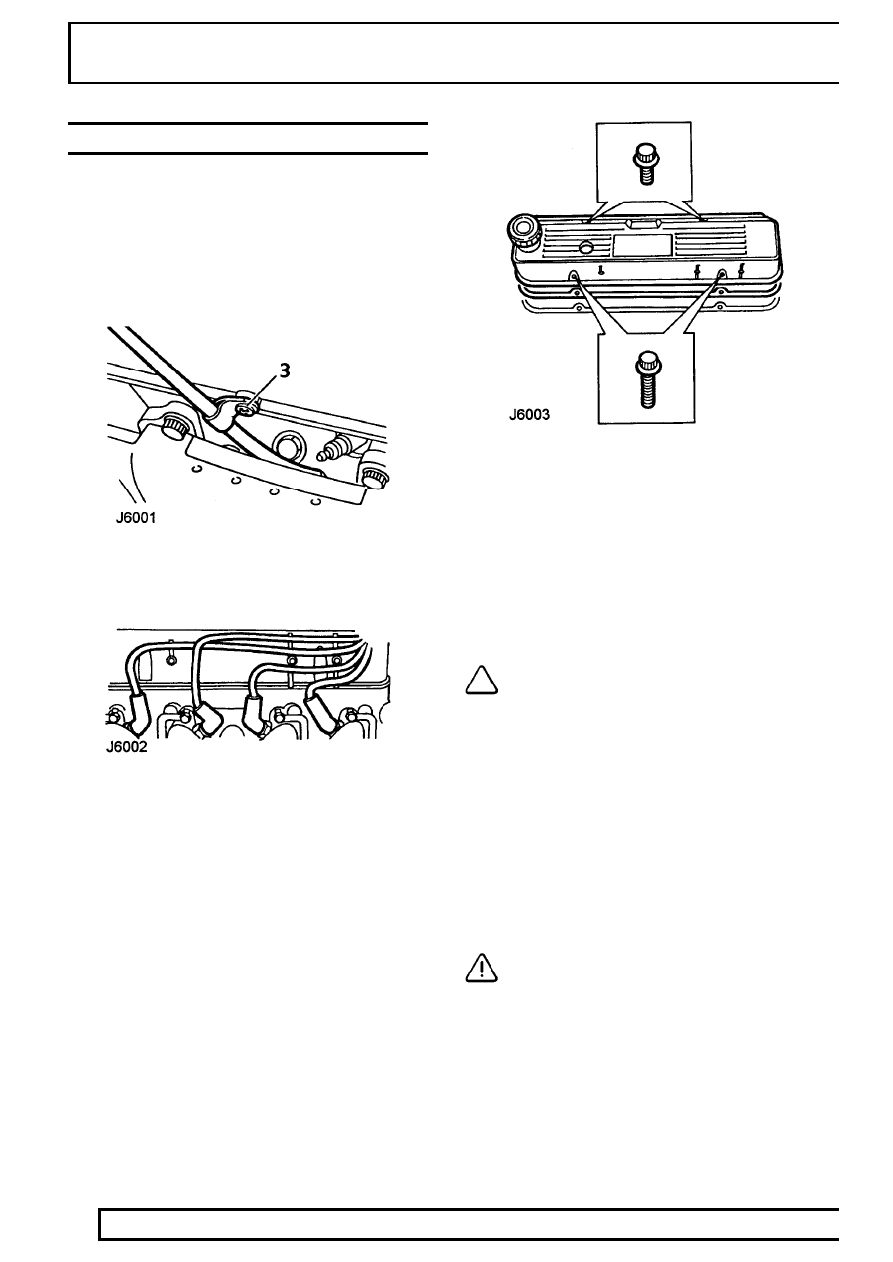

ROCKER COVER GASKET - LEFT HAND

Service repair no - 12.29.40 - LH Cover Gasket
Service repair no - 12.29.41 - RH Cover Gasket

Remove

1. Disconnect battery negative lead.
2. Remove plenum chamber.

See FUEL SYSTEM

SFI, Repair, Plenum Chamber

3. Remove screw securing dipstick tube to rocker

cover.

4. Release plug leads from guide clips and

disconnect from 4 spark plugs.

5. Remove 4 bolts securing rocker cover to cylinder

head.

6. Remove rocker cover.
7. Remove and discard rocker cover gasket.

Refit

8. Clean mating faces between rocker cover and

cylinder head using Bostick cleaner 6001 or
equivalent. Allow to dry.

NOTE: Gasket fits one way round only. It
must be fitted accurately, first time.
Subsequent movement will destroy

bonding.

9. Apply a thin coating of impact adhesive (Bostick

1775 or equivalent) to mating faces of rocker
cover seal face and new gasket. Use a brush to
ensure an even film. Allow adhesive to become
touch dry.

10. Place one end of gasket into cover recess with

edge firmly against recess wall, holding
remainder of gasket clear. Work around cover,
pressing gasket into place ensuring edge firmly
contacts recess wall.

CAUTION: Allow cover to stand for thirty
minutes before fitting.

11. Fit rocker cover to cylinder head, ensure short

screws are inboard. Tighten to

9 Nm.

12. Connect leads to spark plugs and secure to

guide clips on rocker cover.

13. Secure dipstick tube to rocker cover.
14. Refit plenum chamber.

See FUEL SYSTEM

SFI, Repair, Plenum Chamber

15. Reconnect battery negative lead.
