V8i

1

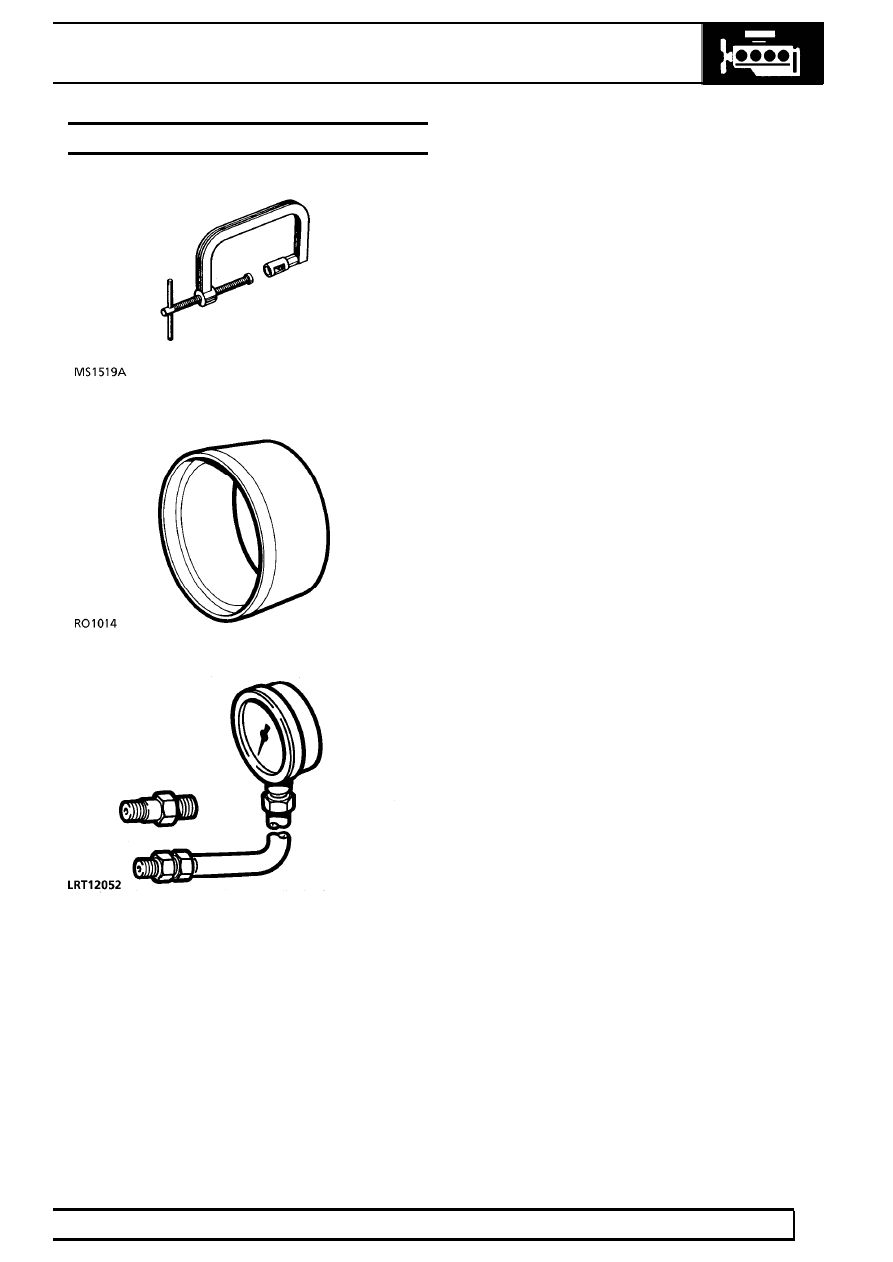

SERVICE TOOLS

ENGINE

LRT-12-034

Spring compressor

MS1519A

LRT-12-010

Crankshaft rear seal guide

RO1014

LRT-12-052

Oil pressure test kit

4.0 V8

1

DESCRIPTION AND OPERATION

DESCRIPTION

For description and operation refer to overhaul
manual 4.0/4.6 V8 engine.

CONTENT OF THIS SECTION

Only service repair operations not covered in engine
section V8i or unique to 4.0 V8 engines appear in the
repair sub-section of this section.

4.0 V8

1

REPAIR

CRANKSHAFT PULLEY

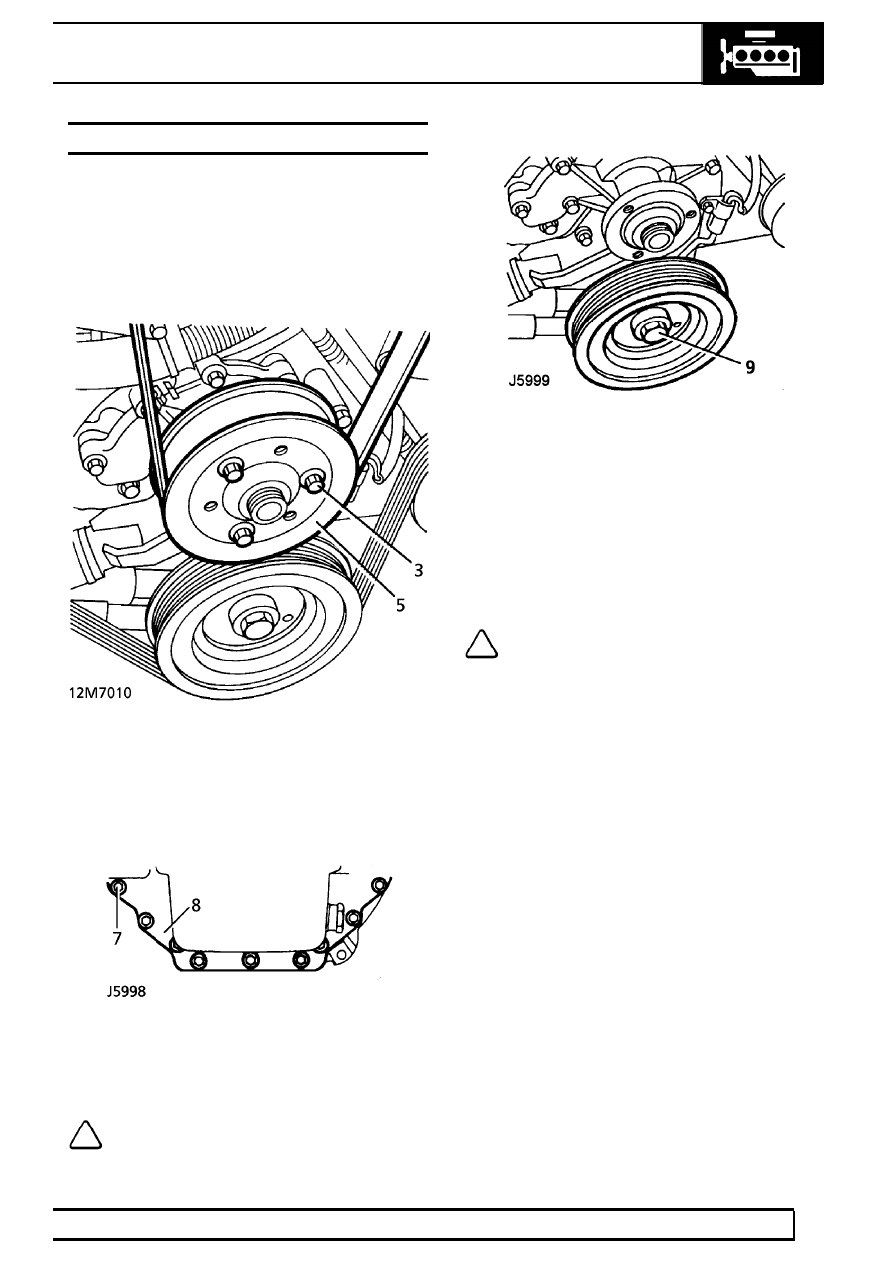

Service repair no - 12.21.01 - Crankshaft Pulley

Remove

1. Disconnect battery negative lead.
2. Remove cooling fan.

See COOLING SYSTEM,

Repair, Viscous Coupling, Fan Blades,
Pulley and Fan Cowl

3. Slacken 3 water pump pulley securing bolts.
4. Remove drive belt.

See ENGINE 3.9 V8,

Repair, Drive Belt Renew

5. Remove water pump pulley bolts. Remove water

pump pulley.

6. Raise and support front of vehicle.

7. Remove 9 bolts securing bell housing access

cover (2 dowel bolts).

8. Remove access plate.

NOTE: It will be necessary to have an
assistant position a large flat ended
screwdriver between ring gear and adaptor

plate to prevent ring gear rotating.

9. Remove crankshaft pulley bolt. Collect pulley

and tool.

Refit

10. Clean seal running surface on pulley.
11. Clean key and keyway.
12. Fit crankshaft pulley.

NOTE: It will be necessary to have an
assistant position a large flat ended
screwdriver between ring gear and adaptor

plate to prevent ring gear rotating.

13. Refit crankshaft pulley bolt. Tighten to

270 Nm.

14. Ensure mating faces between bell housing

access cover and mating face are clean.

15. Fit access cover.
16. Fit cover bolts. Tighten to

10 Nm.

17. Remove supports and lower vehicle.
18. Ensure mating faces between water pump pulley

and pump are clean.

19. Refit water pump pulley. Fit bolts finger tight.
20. Fit drive belt.

See ENGINE 3.9 V8, Repair,

Drive Belt Renew

21. Tighten water pump pulley bolts to Tighten to

24

Nm.

22. Refit cooling fan.

See COOLING SYSTEM,

Repair, Viscous Coupling, Fan Blades,
Pulley and Fan Cowl

23. Reconnect battery negative lead.

12

ENGINE

2

REPAIR

CRANKSHAFT FRONT OIL SEAL

Service repair no - 12.21.14 - Crankshaft Front Oil
Seal

Remove

1. Remove crankshaft pulley.

See ENGINE 3.9 V8,

Repair, Crankshaft Pulley Assembly

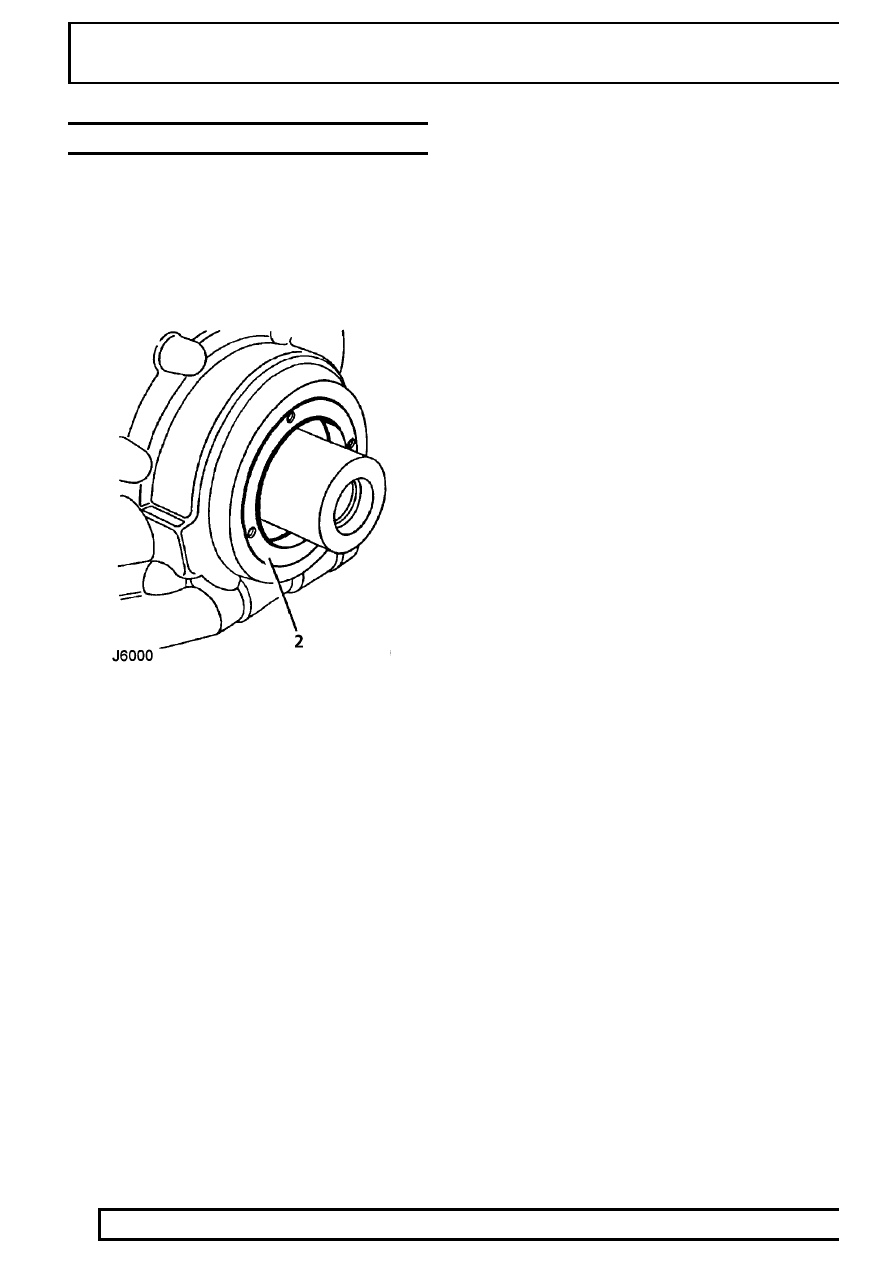

2. Screw tool LRT-12-088 into oil seal.
3. Turn centre bolt of tool to extract oil seal.
4. Remove oil seal from tool.

Refit

5. Clean seal seating and pulley seal register.
6. Lubricate seal with oil.
7. Locate oil seal in housing and drive into place

using LRT-12-089.

8. Lubricate oil seal lip.
9. Locate seat in front cover.

10. Drift seat into position using tool LRT-12-089.
11. Refit crankshaft pulley.

See ENGINE 3.9 V8,

Repair, Crankshaft Pulley Assembly; Refit
