Land Rover Discovery. Manual - part 27

Tdi

3

SPECIFICATIONS, TORQUE

Turbo charger oil drain adaptor to block

42

....................................................

Oil drain pipe to turbocharger

25

....................................................................

Turbocharger oil drain pipe to adaptor

38

.......................................................

Turbocharger oil feed pipe adaptor to block

25

...............................................

Turbocharger oil feed pipe to adaptor

25

........................................................

Oil feed pipe to turbocharger

19

.....................................................................

Turbocharger to cylinder head (stud)

10

.........................................................

Turbocharger to cylinder head (nut)

45

...........................................................

Turbocharger to blanking plate

25

..................................................................

Turbocharger to EGR valve

25

.......................................................................

EGR delivery tube to valve

25

........................................................................

EGR delivery tube to mixing tube

25

..............................................................

Fuel lift pump to filter (union)

15

.....................................................................

Fuel filter from lift pump (banjo bolt)

33

...........................................................

Fuel filter to fuel injection pump (banjo bolt)

33

..............................................

Fuel injection pump from fuel filter (banjo bolt)

25

..........................................

Injector pipes to injectors and fuel injection pump

29

.....................................

Spill rail to injectors (banjo bolt)

10

.................................................................

Spill rail to injection pump (banjo bolt)

25

.......................................................

Boost pipe injection pump (banjo bolt)

10

.......................................................

Plug, rear of injection pump

29

.......................................................................

PAS pump to mounting plate

25

.....................................................................

PAS pump mounting plate to auxiliaries mounting bracket

25

........................

PAS pump pulley to hub

25

............................................................................

Generator to auxiliaries mounting bracket

25

.................................................

Starter motor (bolt and nut)

45

........................................................................

Tachometer electrical connection

4

...............................................................

Air conditioning compressor
Compressor mounting bracket to front cover

45

.............................................

Compressor to mounting bracket (stud)

8

......................................................

Compressor to mounting bracket (nut)

25

......................................................

Belt tensioner pulley to tensioner arm

45

........................................................

Belt tensioner assembly to front cover plate

25

..............................................

Idler pulley to front cover plate

45

...................................................................

Compressor belt guard (nut)

25

......................................................................

Sensors to water outlet elbow (air/con)

25

......................................................

Blanking plug, water outlet elbow (air/con)

25

................................................

Generator mounting bracket to front cover

45

................................................

Generator to mounting bracket

85

..................................................................

Generator pulley to hub

95

.............................................................................

Generator belt guard

25

..................................................................................

12

ENGINE

4

SPECIFICATIONS, TORQUE

METRIC

Nm

M5

6

......................................................................................................

M6

9

......................................................................................................

M8

25

.....................................................................................................

M10

45

...................................................................................................

M12

90

...................................................................................................

M14

105

..................................................................................................

M16

180

..................................................................................................

UNC / UNF

1/4

9

......................................................................................................

5/16

24

...................................................................................................

3/8

39

.....................................................................................................

7/16

78

...................................................................................................

1/2

90

.....................................................................................................

5/8

136

....................................................................................................

NOTE: Torque values above are for all screws and bolts used except for those specified.

V8i

1

DESCRIPTION AND OPERATION

DESCRIPTION

The V8i engine has cast aluminium cylinder heads
and cylinder block. The two banks of steel cylinder
liners which are pressed down to stops in the block,
are set at 90

°

to one another. The three ringed

aluminium pistons transmit the power through the
connecting rods to a cast iron five bearing crankshaft,
which drives the centrally located camshaft via a
duplex type chain.

The electronic ignition distributor is driven by a gear
off the front of the camshaft and the lubrication oil
pump is driven by a gear off the front of the
crankshaft. The overhead inlet and exhaust valves are
operated by rocker shafts, pushrods and self adjusting
hydraulic tappets.

Multiport fuel injection ensures that engine
performance, economy and exhaust emissions are
automatically correct for the demands of highway and
off road operation.

12

ENGINE

2

DESCRIPTION AND OPERATION

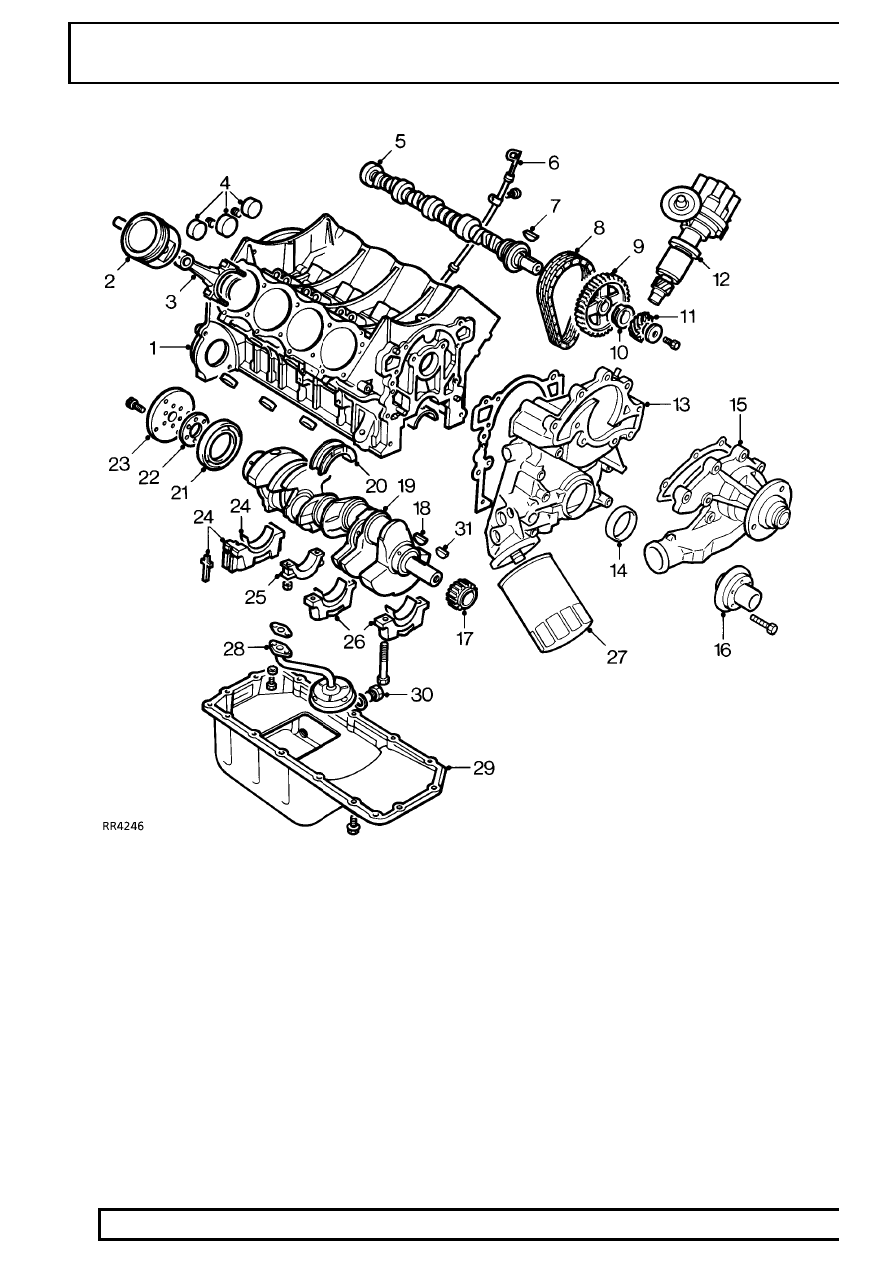

1. Cylinder block
2. Pistons and gudgeon pins (8)
3. Connecting rods (8)
4. Core plugs
5. Camshaft
6. Dipstick
7. Camshaft key
8. Timing chain
9. Camshaft sprocket

10. Distance piece
11. Distributor drive gear
12. Distributor
13. Front cover
14. Front cover oil seal
15. Coolant pump
16. Crankshaft damper / pulley

17. Crankshaft sprocket
18. Crankshaft sprocket key
19. Crankshaft
20. Centre main bearing shells (2)
21. Crankshaft rear oil seal
22. Spacer
23. Adaptor plate
24. Rear main bearing cap, shell and side seals
25. Connecting rod caps
26. Main bearing caps and shell bearings
27. Oil filter
28. Oil pump suction pipe/strainer
29. Oil sump
30. Oil sump drain plug
31. Oil pump drive key
