ELECTRICAL

16

REPAIR

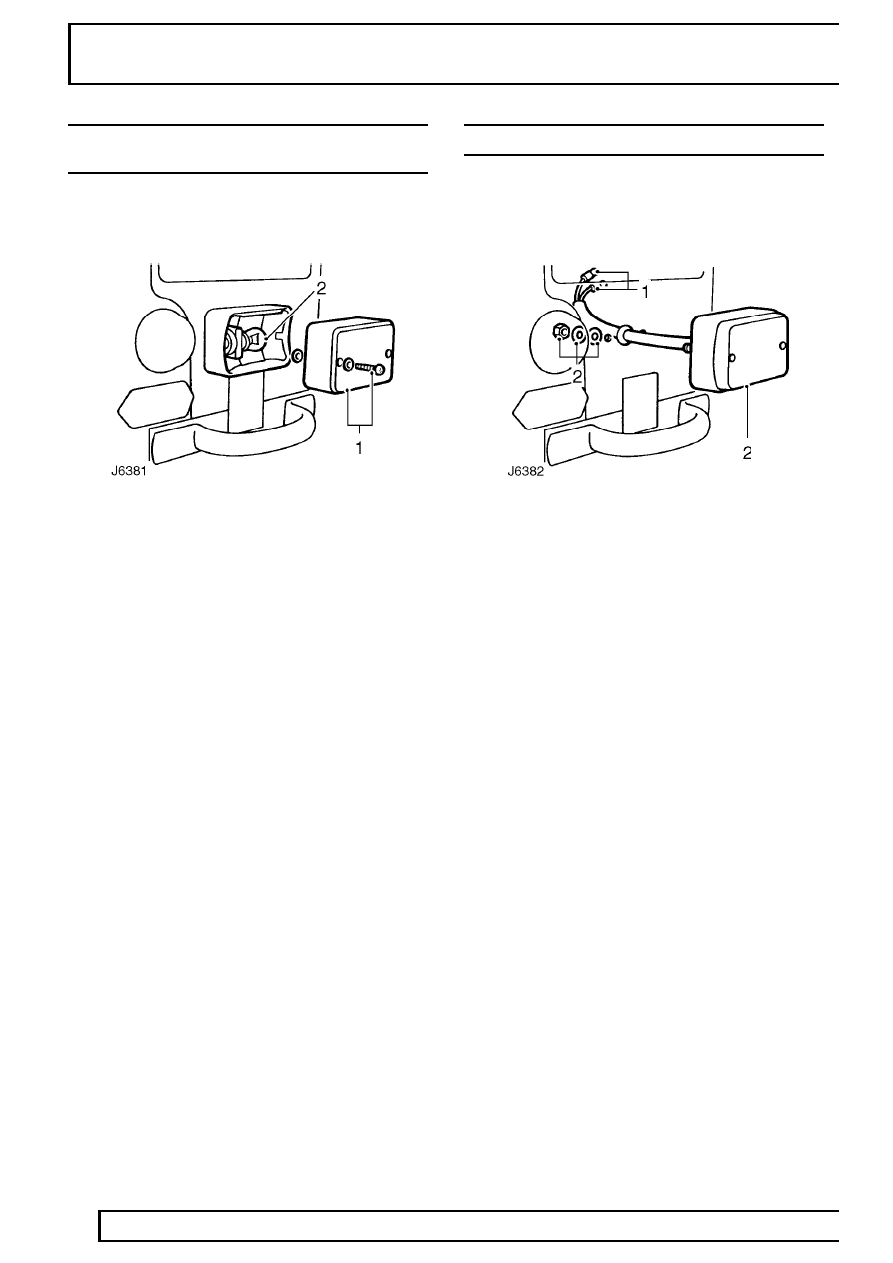

REVERSE AND FOG GUARD LAMP - BULB
RENEWAL

Service repair no - 86.40.90

Remove

1. Remove two screws with sealing washers and

remove lens from lamp body.

2. Push and twist bulb to release from holder.
3. Clean interior of lamp and lens.

Refit

4. Fit new bulb.
5. Fit lens to lamp body.

REVERSE AND FOG GUARD LAMP

Service repair no - 86.40.91 - Reverse lamp
Service repair no - 86.40.99 - Fog guard lamp

Remove

1. From underneath the vehicle, lift protective flap

and disconnect lamp leads at harness
connectors.

2. Unscrew 2 nuts and washers and withdraw lamp

unit from vehicle.

Refit

3. Feed lamp leads through grommet and locate

lamp studs in vehicle body.

4. Fit retaining nuts and reconnect lamp leads to

vehicle harness.

ELECTRICAL

17

REPAIR

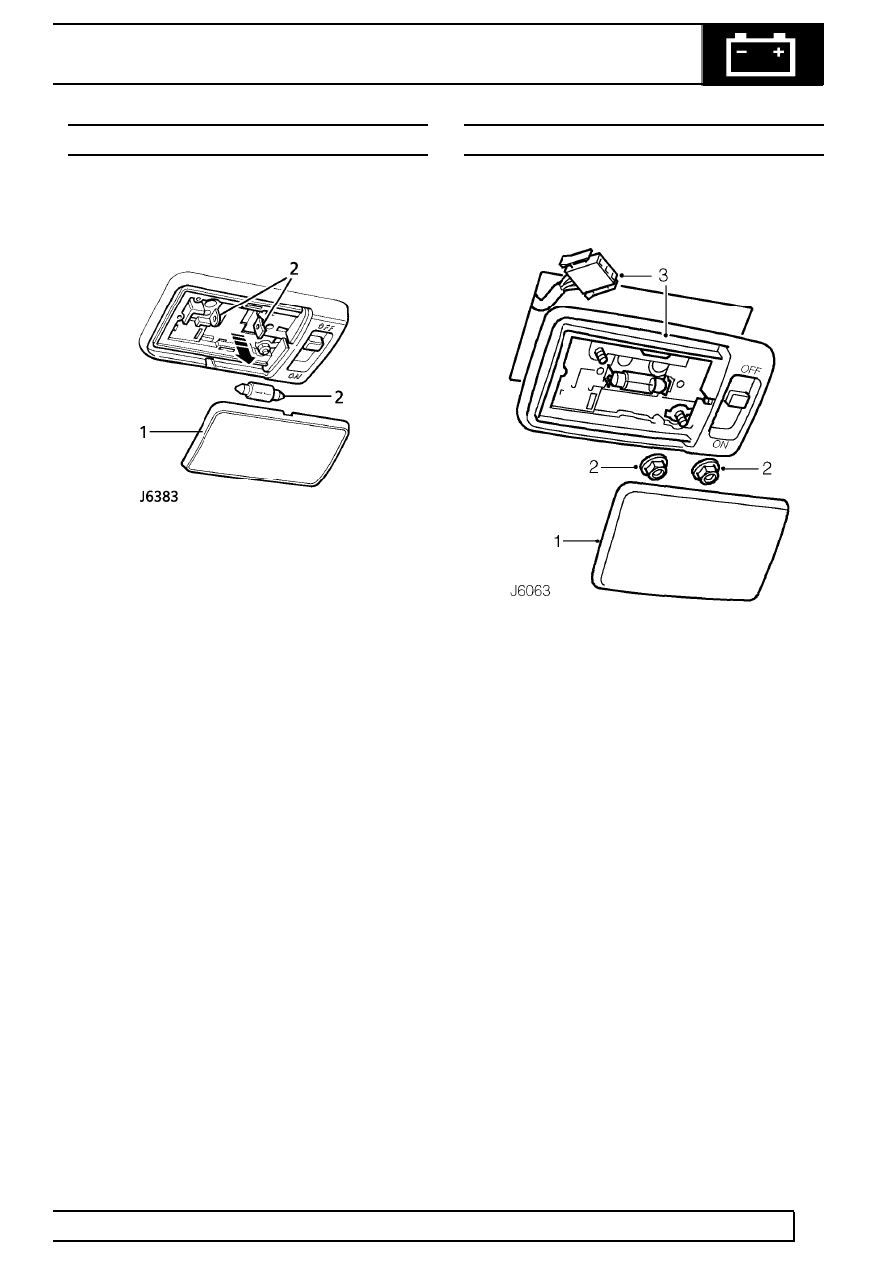

INTERIOR LAMP - BULB REMOVAL

Service repair no - 86.45.01

Remove

1. Prise lens from lamp unit.
2. Spread bulb holder contacts and release bulb.

Refit

3. Spread bulb holder contacts and fit new bulb.
4. Fit lamp lens.

INTERIOR LAMP

Service repair no - 86.45.02

Remove

1. Prise lens cover from lamp unit.
2. Remove 2 nuts securing lamp unit to headlining

and roof mounting bracket.

3. Remove lamp unit from mounting bracket studs

and disconnect harness plug.

4. Remove interior lamp.

Refit

5. Reconnect harness plug and locate lamp unit on

mounting bracket studs. Ensure lamp switch
eyelet is correctly seated on lamp unit base.

6. Secure lamp unit to mounting bracket and fit

lamp lens.

86

ELECTRICAL

18

REPAIR

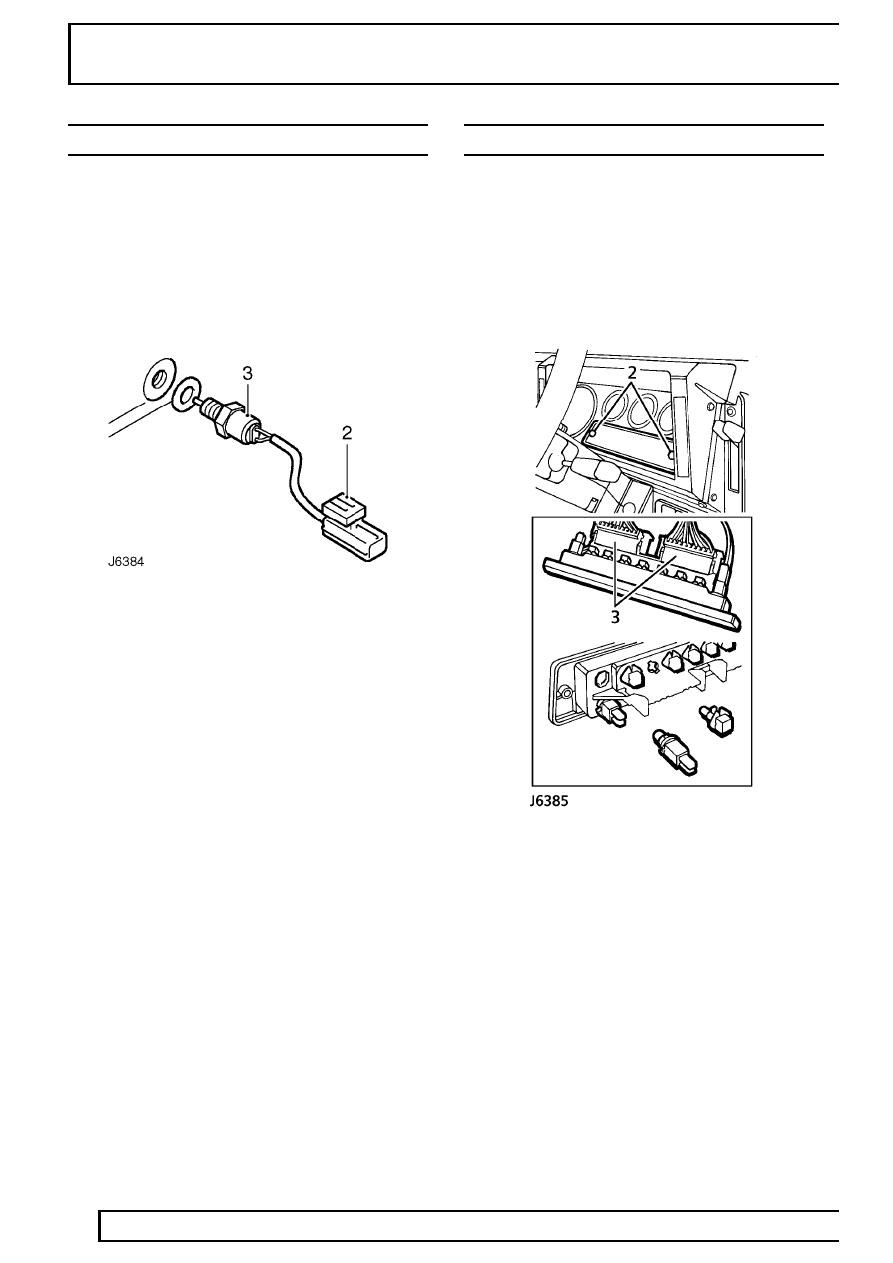

REVERSE LAMP SWITCH

Service repair no - 37.27.01

Remove

The reverse lamp switch is located on the LH side of
the gearbox extension housing and is accessible from
underneath the vehicle.

1. Place vehicle on suitable ramp.

2. Disconnect reverse lamp switch lead multi-plug

from harness connector.

3. Unscrew switch from extension housing.

Refit

4. Fit new switch to gearbox extension housing.

Tighten to

25 Nm (18 lbf/ft).

5. Fit lamp switch lead multi-plug to harness

connector.

6. Check operation of lamp switch.

WARNING LAMP ASSEMBLY

Service repair no - 86.45.60 - Warning lamp
assembly
Service repair no - 86.45.61 - Warning lamp bulb
renewal

Remove

1. Disconnect battery.

2. Remove 2 screws and withdraw warning light

assembly from instrument panel.

3. Remove multi-plug to give access to warning

lamp bulbs.

4. Twist bulb holder and pull it from its socket.
5. Pull bulb from holder.

Refit

6. Fit new bulb and refit holder.
7. Fit multi-plug.
8. Fit warning lamp assembly to instrument panel
9. Reconnect battery.

ELECTRICAL

19

REPAIR

INSTRUMENT ILLUMINATION - BULB RENEWAL

Service repair no - 86.45.49 - Speedometer
Service repair no - 86.45.51 - Temperature gauge
Service repair no - 86.45.52 - Fuel gauge

Remove

1. Disconnect battery.

2. Remove 4 screws retaining instrument panel.
3. Ease panel forward and disconnect

speedometer cable to improve access to
illumination bulbs.

4. Twist bulb holder and pull from socket.
5. Pull bulb from holder.

Refit

6. Fit new bulb and refit holder.
7. Reconnect speedometer cable and fit instrument

panel.

8. Reconnect battery.

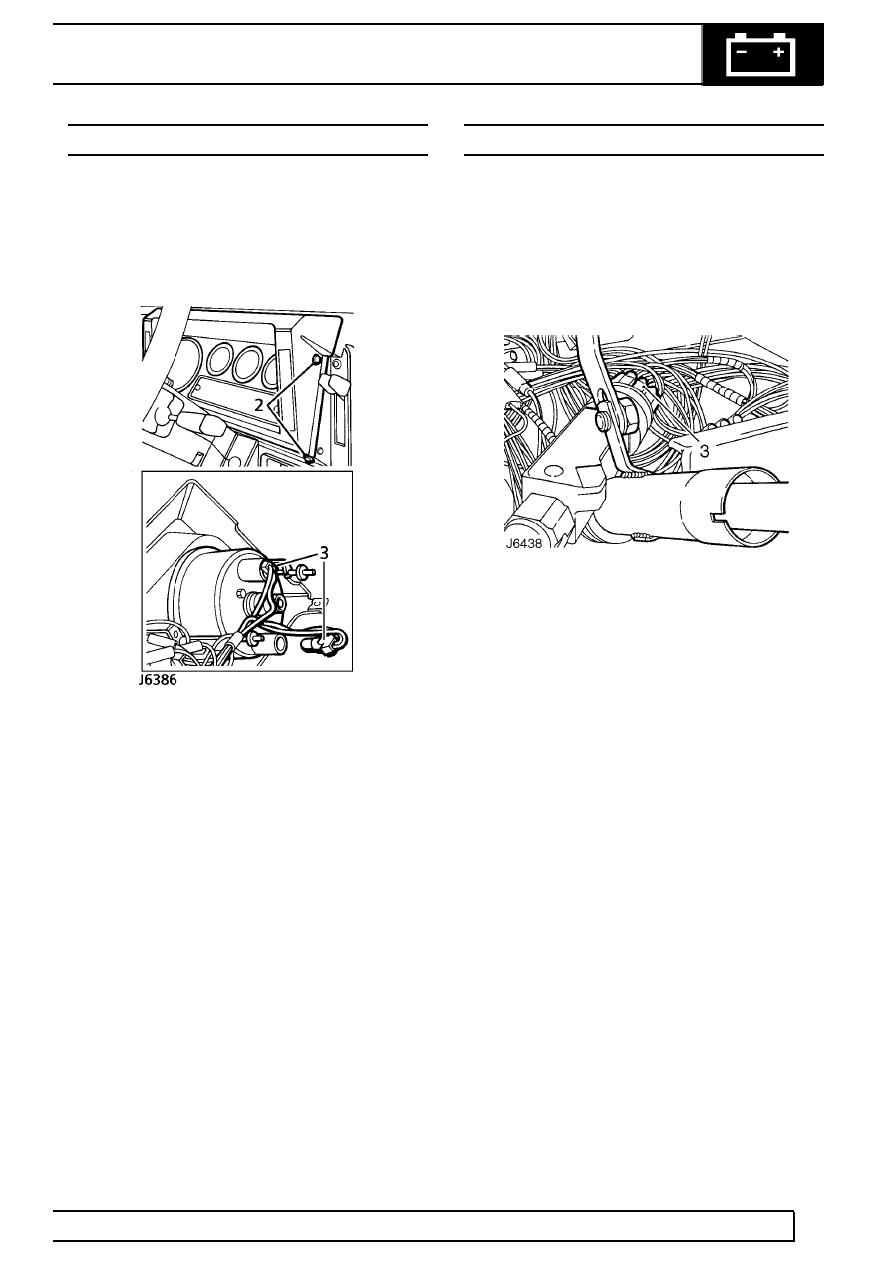

STARTER SWITCH

Service repair no - 86.65.03

Remove

1. Remove instrument panel

See INSTRUMENTS,

Repair, Instrument panel.

2. Remove steering column nacelle

See

STEERING, Repair, Steering column nacelle.

3. Note position of harness leads on back of starter

switch and disconnect lukars. If fitted, remove
alarm system passive coil from switch

See

Passive coil.

4. Remove single screw and withdraw starter

switch from steering column lock.

Refit

5. Fit new switch in steering column lock.
6. Connect harness leads to starter switch.
7. If applicable, fit alarm system passive coil

See

Passive coil.

8. Fit steering column nacelle

See STEERING,

Repair, Steering column nacelle.

9. Fit instrument panel

See INSTRUMENTS,

Repair, Instrument panel.
