Defender 300Tdi (1996+). Manual - part 78

76

CHASSIS AND BODY

4

DESCRIPTION AND OPERATION

LAND ROVER 110

CHASSIS AND BODY

5

DESCRIPTION AND OPERATION

LAND ROVER 110

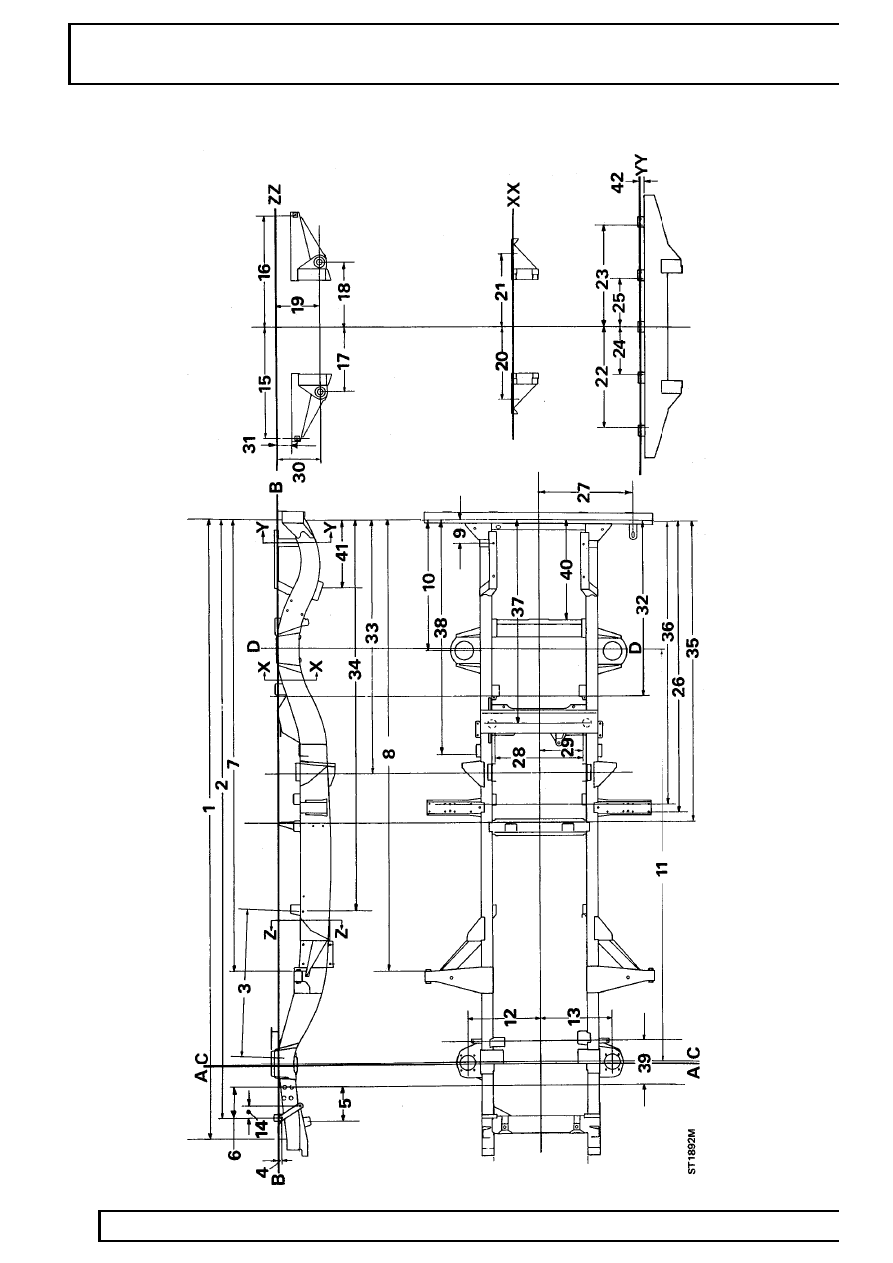

CHASSIS ALIGNMENT DIMENSIONS

A - Front Datum
B - Chassis Datum
C - Front axle centre line
D - Rear axle centre line

1. 4148 - 4143 mm
2. 4009,5 - 4005 mm
3. 978,7 - 981,2 mm
4. 22 - 20 mm
5. 252 - 250 mm
6. 239 - 236,5 mm
7. 3023,3 - 3022,3 mm
8. 3030,7 - 3028,7 mm
9. 155 - 153 mm

10. 871,2 - 869,2 mm
11. 2794 mm - Wheelbase
12. 488 - 483 mm

13. 488 - 483 mm
14. 82 - 79,5 mm
15. 750,9 mm
16. 750,9 mm
17. 439,5 - 436,5 mm
18. 439,5 - 436,5 mm
19. 299,5 - 295,5 mm
20. 500 - 495 mm
21. 500 - 495 mm
22. 594,2 - 593,4 mm
23. 594,2 - 593,4 mm
24. 283 - 282,2 mm
25. 283 - 282,2 mm
26. 1970 - 1968 mm
27. 642,9 - 639,5 mm
28. 750,9 mm

29. 290,5 mm
30. 295,5 mm
31. 299,5 - 295,5 mm
32. 103 - 100 mm
33. 1177,5 - 1175,5 mm
34. 1692,5 - 1689,5 mm
35. 2610 - 2606 mm
36. 2040,5 - 2037,5 mm
37. 1912,5 - 1909,5 mm
38. 1359 - 1357 mm
39. 1573 - 1571 mm
40. 270 - 268 mm
41. 665,5 - 663,5 mm
42. 440 - 438 mm
43. 32,25 - 31,25 mm

76

CHASSIS AND BODY

6

DESCRIPTION AND OPERATION

LAND ROVER 130

CHASSIS AND BODY

7

DESCRIPTION AND OPERATION

LAND ROVER 130

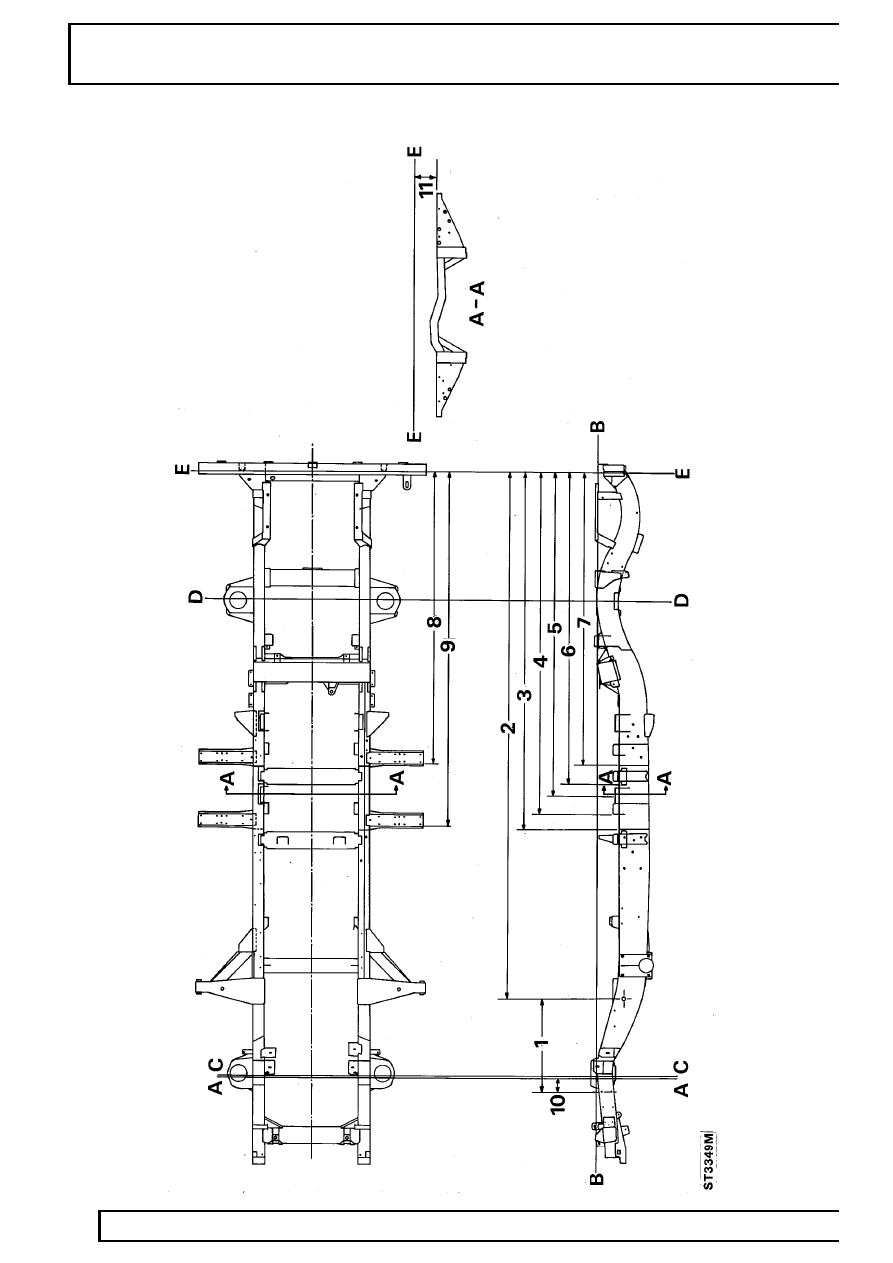

CHASSIS ALIGNMENT DIMENSIONS

A - Front Datum
B - Chassis Datum
C - Front axle centre line
D - Rear axle centre line
E - Chassis Datum, section A - A

1. 633,0 mm reference only
2. 3569,3 - 3567,3 mm
3. 2421,8 - 2419,8 mm
4. 2317,5 - 2314,5 mm
5. 2188,3 - 2185,3 mm
6. 2119,5 - 2117,3 mm

7. 1990 - 1988 mm
8. 1970 - 1968 mm
9. 2401,8 - 2399,8 mm

10. 110,0 mm reference
11. 149,7 - 146,7 mm reference dimension

NOTE: The above dimensions are for the Land Rover 130 chassis frame. For additional
measurements, refer to the Land Rover 110 chassis frame drawing and aligment dimensions.
