Defender 300Tdi (1996+). Manual - part 50

REAR AXLE AND FINAL DRIVE

15

OVERHAUL

REAR STUB AXLE - 110/130

Service repair no - 64.15.22

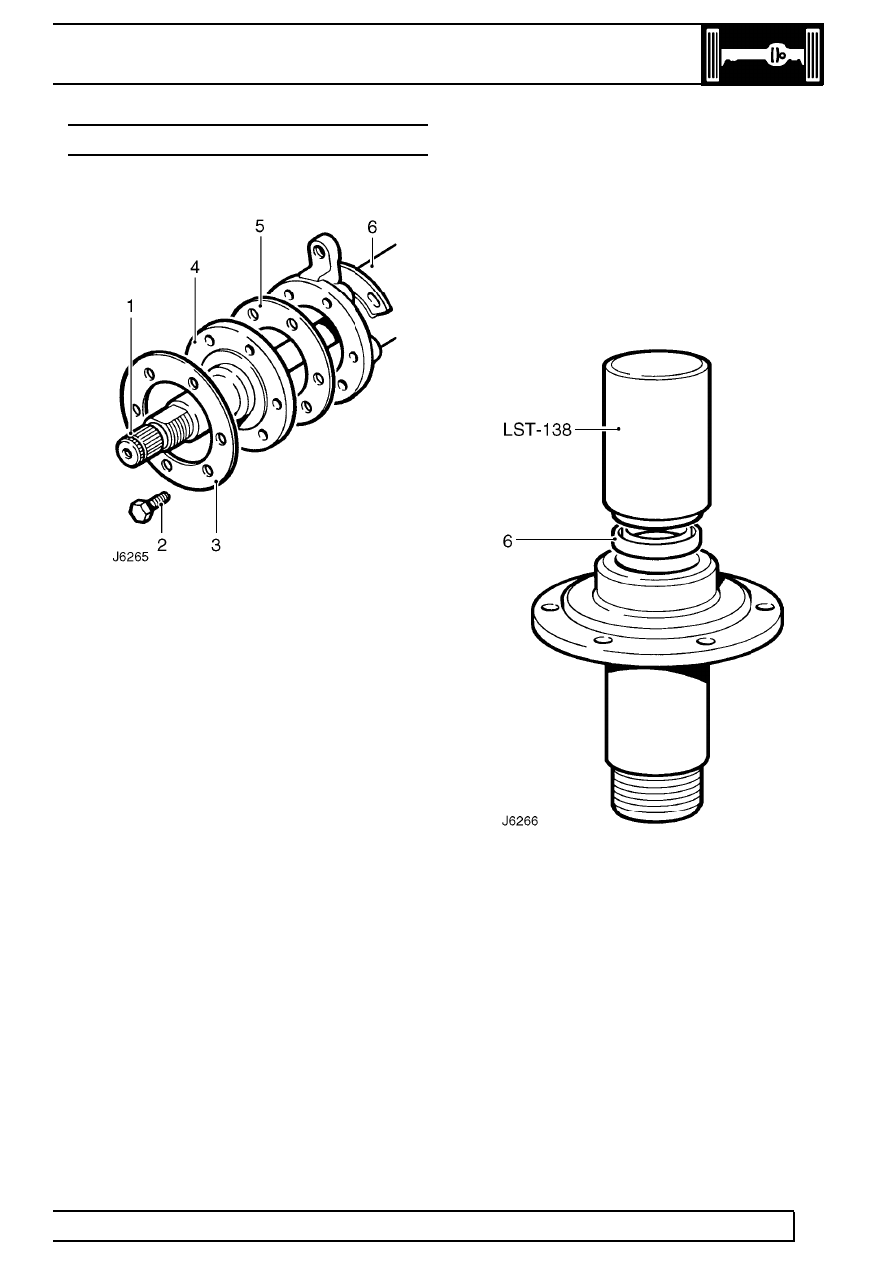

STUB AXLE COMPONENTS

1. Rear axle shaft
2. Stub axle to axle casing bolt
3. Mudshield
4. Stub axle
5. Stub axle joint washer
6. Axle case

Overhaul

1. Remove hub assembly

See Repair, Rear hub

assembly .

2. Remove 6 bolts from stub axle to axle casing.
3. Remove mudshield.
4. Remove stub axle and joint washer.
5. Remove rear axle shaft from axle casing.

Renew rear stub axle oil seal

6. Remove and discard oil seal. Lubricate seal and

lip EP90 oil. Using special tool LRT-51-004
(LST138) fit new seal lipside trailing so that seal
is flush with rear face of stub axle.

Refit

7. Fit new joint washer, stub axle and mudshield.

Tighten bolts to

65 Nm (48 lbf/ft).

8. Fit rear axle shaft, avoid damaging stub axle

seal.

9. Refit hub assembly

See Repair, Rear hub

assembly .

REAR AXLE AND FINAL DRIVE

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

NOTE: Torque wrenches should be regularly checked for accuracy to ensure that all fixings are
tightened to the correct torque.

Nm

REAR AXLE
Pinion housing to axle case

41

.......................................................................

Crown wheel to differential case

58

................................................................

Differential bearing cap to pinion housing

90

..................................................

Differential drive flange to drive shaft

47

.........................................................

Bevel pinion nut

129

........................................................................................

Lower link to axle

176

......................................................................................

Pivot bracket ball joint to axle

176

...................................................................

FRONT AXLE AND FINAL DRIVE

1

DESCRIPTION AND OPERATION

DESCRIPTION

The welded steel front axle casing houses a separate
spiral bevel type differential unit, which is off-set to the
right of the vehicle centre line. The differential unit
drives the front wheels via the axle shafts and
constant velocity joints which are totally enclosed in
the spherical and swivel housings.

The front wheels are pivoted on tape roller bearings at
the top and bottom of the swivel housing. The wheel
hubs on all axles are supported by two taper bearings
and driven by drive flanges which are splined to the
one piece, stub shaft/constant velocity joint.

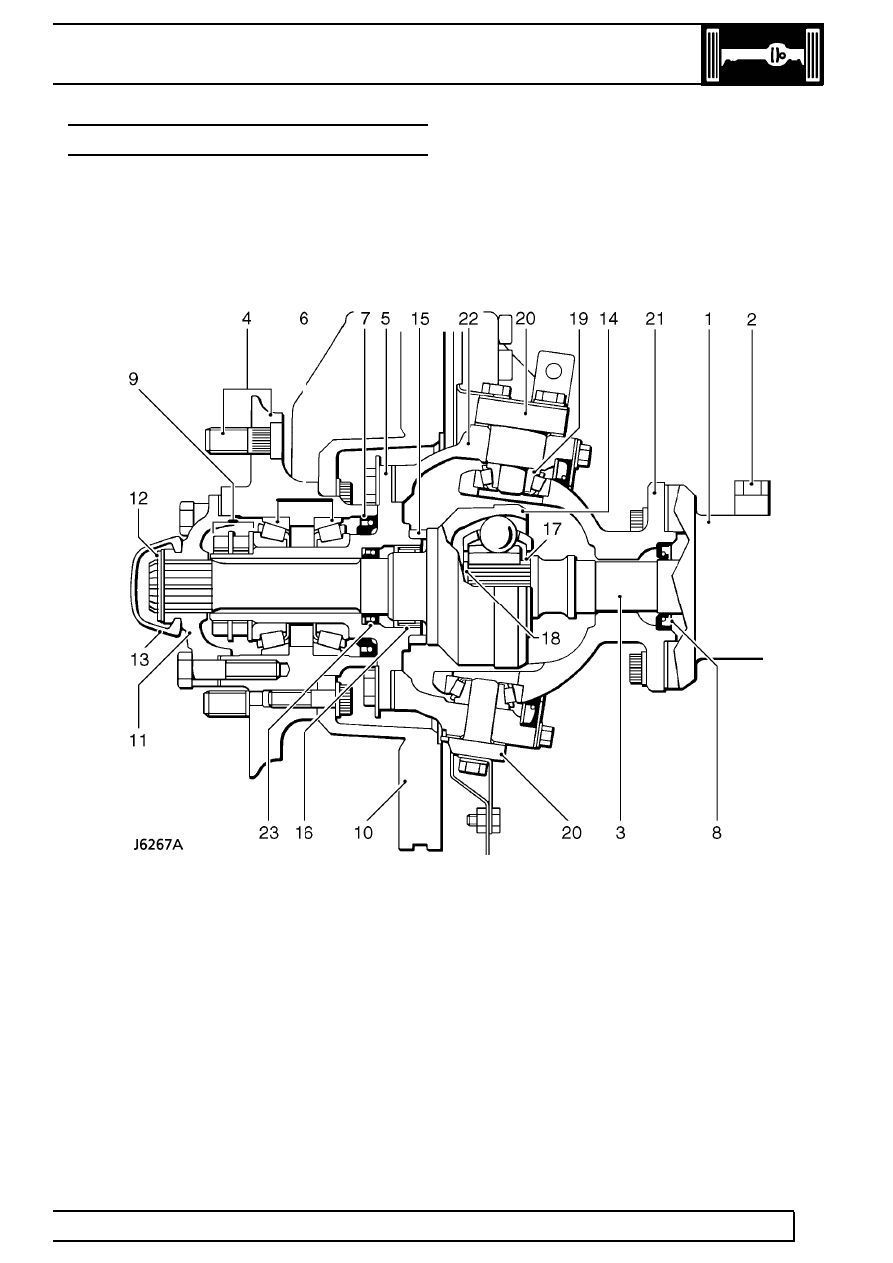

Front axle hub and swivel housing

1. Axle casing
2. Ventilation pipe
3. Axle shaft
4. Wheel studs and hub
5. Stub axle
6. Wheel bearings
7. Inner and outer hub seals
8. Axle shaft seal
9. Hub lock plate, thrust washer and nuts

10. Brake disc
11. Drive flange
12. Shim washer and circlip

13. Dust cap
14. Constant velocity joint/shaft
15. Thrust collar for CV joint
16. Roller bearing
17. Spacer
18. Circlip
19. Top and bottom swivel taper bearing
20. Top and bottom swivel pins
21. Spherical housing, seal and retainer
22. Swivel housing
23. Constant velocity shaft seal

54

FRONT AXLE AND FINAL DRIVE

2

DESCRIPTION AND OPERATION

Lubrication

The differential, swivel pin housing and wheel hubs
are indiviudally lubricated and separated by oil seals
(7) and (8), see J6267A, to prevent oil transfer across
the axle when the vehicle is traversing steep inclines.
The wheel bearings are lubricated with grease and the
swivel housing and differential with oil. On later
vehicles, identified by having only a filler plug in the
swivel housing, grease is used to lubricate the
housing assembly,

Ventilation

Ventilation of the differential is through a plastic pipe
(2) which terminates at a high level in the vehicle axle.
The swivel housings ventilate through axle shaft oil
seals (8) into the differential and the hub bearings
vent via the oil seals into the swivel housing.
