COOLING SYSTEM

1

REPAIR

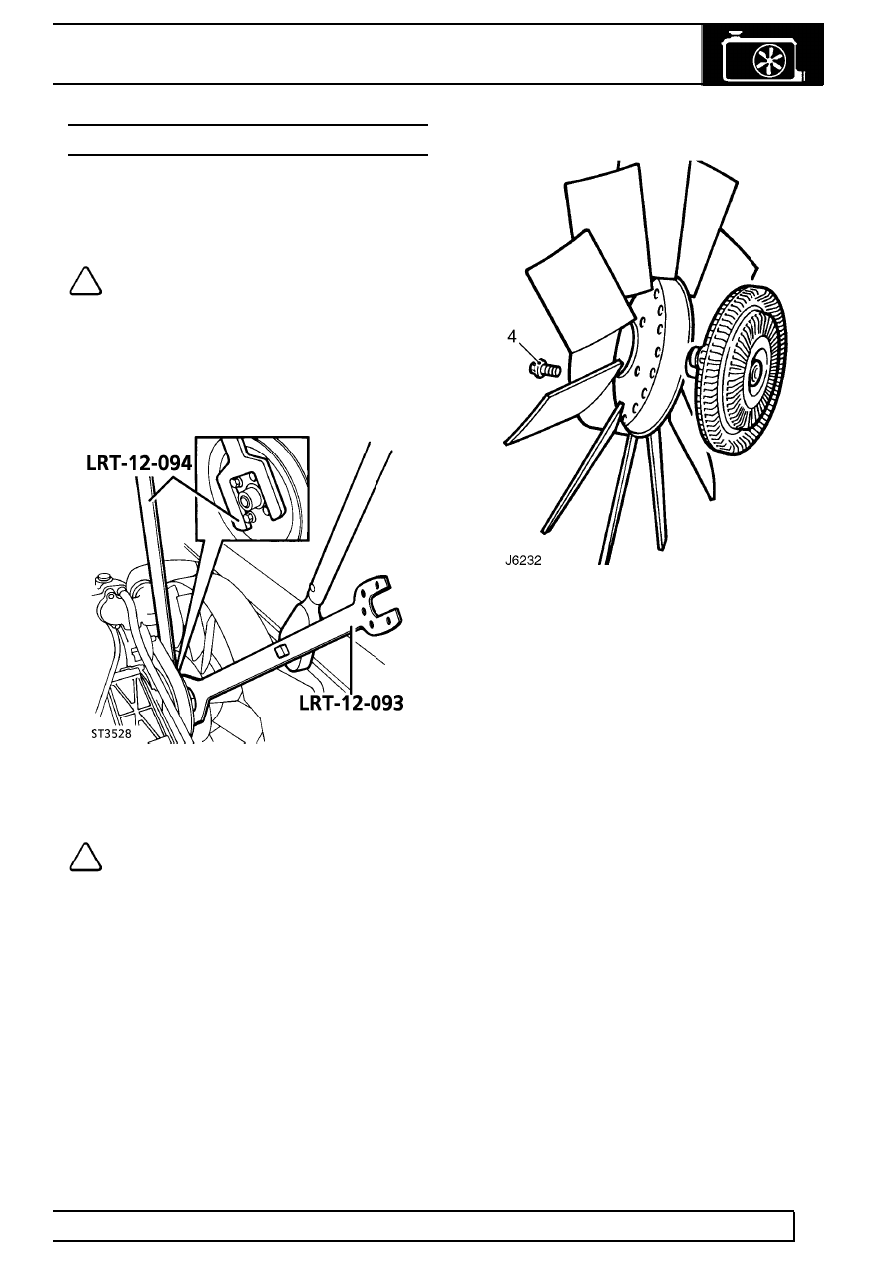

VISCOUS COUPLING AND FAN

Service repair no - 26.25.19 - Viscous coupling
Service repair no - 26.25.05 - Fan

Remove

NOTE: The viscous coupling has a LH
thread.

1. Disconnect battery.
2. Using special pulley restraining tool LRT-12-094

and special spanner LRT-12-093 unscrew
viscous coupling from pulley hub adaptor thread.

3. Remove viscous coupling and fan from vehicle.

NOTE: If air conditioning is fitted, the fan
cowl will also need removing,

See Fan

cowl , with the viscous fan unit.

4. If required, remove 4 screws and release

viscous unit from fan blade.

Refit

5. Fit viscous unit to fan blades.
6. If applicable, fit fan cowl.

See Fan cowl

7. Carefully position viscous coupling and fit onto

pulley hub adaptor thread.

8. Using special pulley retaining tool, spanner and

a suitable torque wrench, tighten assembly to

45

Nm (33 lbf/ft).

26

COOLING SYSTEM

2

REPAIR

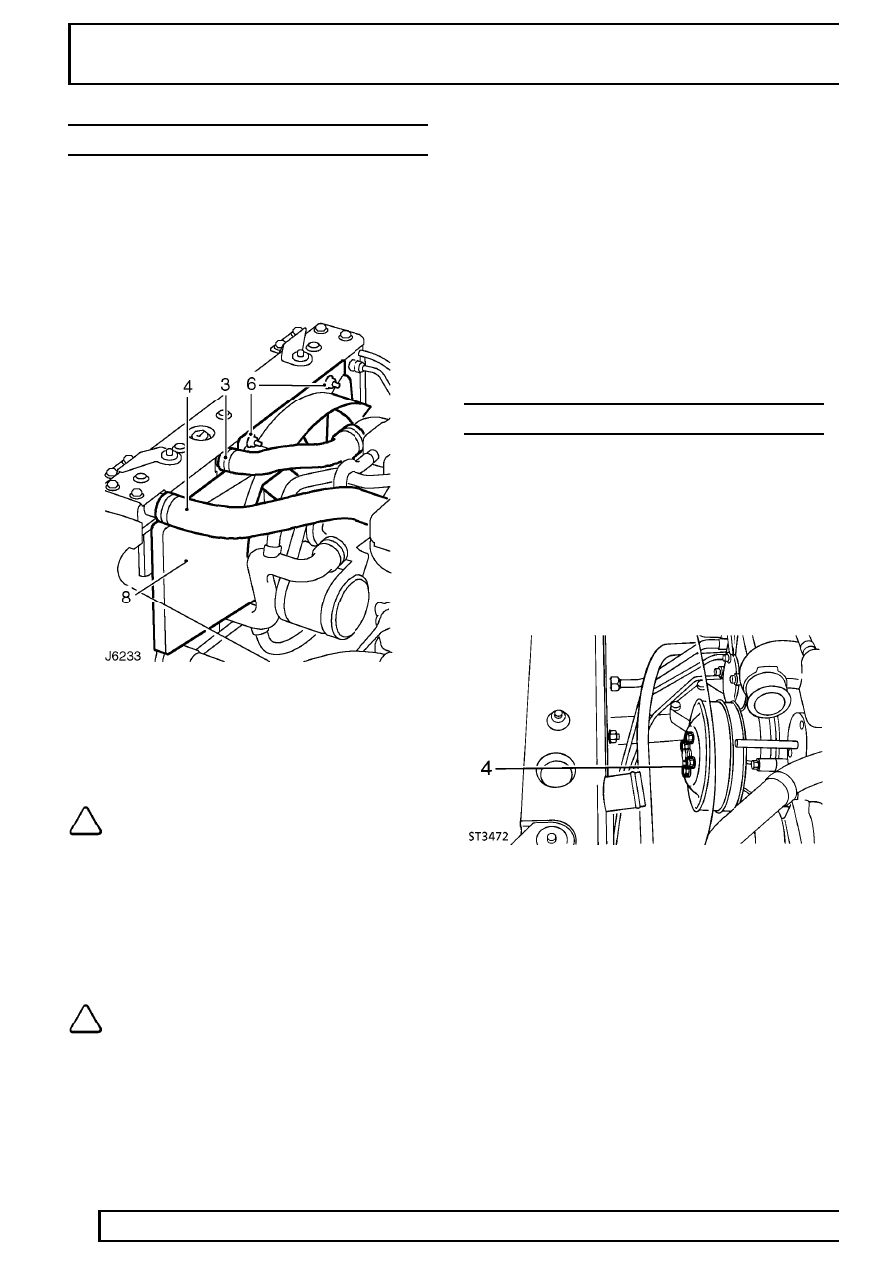

FAN COWL

Service repair no - 26.25.11

Remove

1. Disconnect battery.
2. Drain coolant.

See Adjustment, Drain and

refill cooling system.

3. Slacken retaining clips and remove radiator top

hose.

4. Slacken retaining clip and remove top hose from

intercooler.

NOTE: On vehicles fitted with EGR system,
remove complete intercooler top hose
assembly.

5. Remove viscous coupling and fan

See Viscous coupling and fan.

6. Remove 2 nuts securing top of fan cowl.
7. Release expansion tank hose from clips at base

of fan cowl.

8. Lift and remove cowl .

NOTE: On vehicles fitted with air
conditioning, it will be necessary to
remove the cowl and viscous fan unit

together to enable clearance of the compressor.

Refit

9. Position fan cowl.

10. Fit viscous fan unit.

See Viscous coupling

and fan

11. Fit expansion tank hose into fan cowl clips.
12. Secure top of fan cowl to radiator top cover.
13. Fit intercooler top hose.
14. Fit radiator top hose.
15. Refill cooling system.

See Adjustment, Drain

and refill cooling system

16. Reconnect battery.

FAN PULLEY

Service repair no - 26.25.04.

Remove

1. Disconnect battery.
2. Remove viscous fan unit.

See Viscous

coupling and fan

3. Remove drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

4. Unscrew 4 bolts and remove pulley from adaptor

boss.

Refit

5. Fit fan pulley to adaptor boss. Tighten bolts to

25

Nm (18 lbf/ft).

6. Fit drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

7. Fit viscous fan unit.

See Viscous coupling

and fan

8. Reconnect battery.

COOLING SYSTEM

3

REPAIR

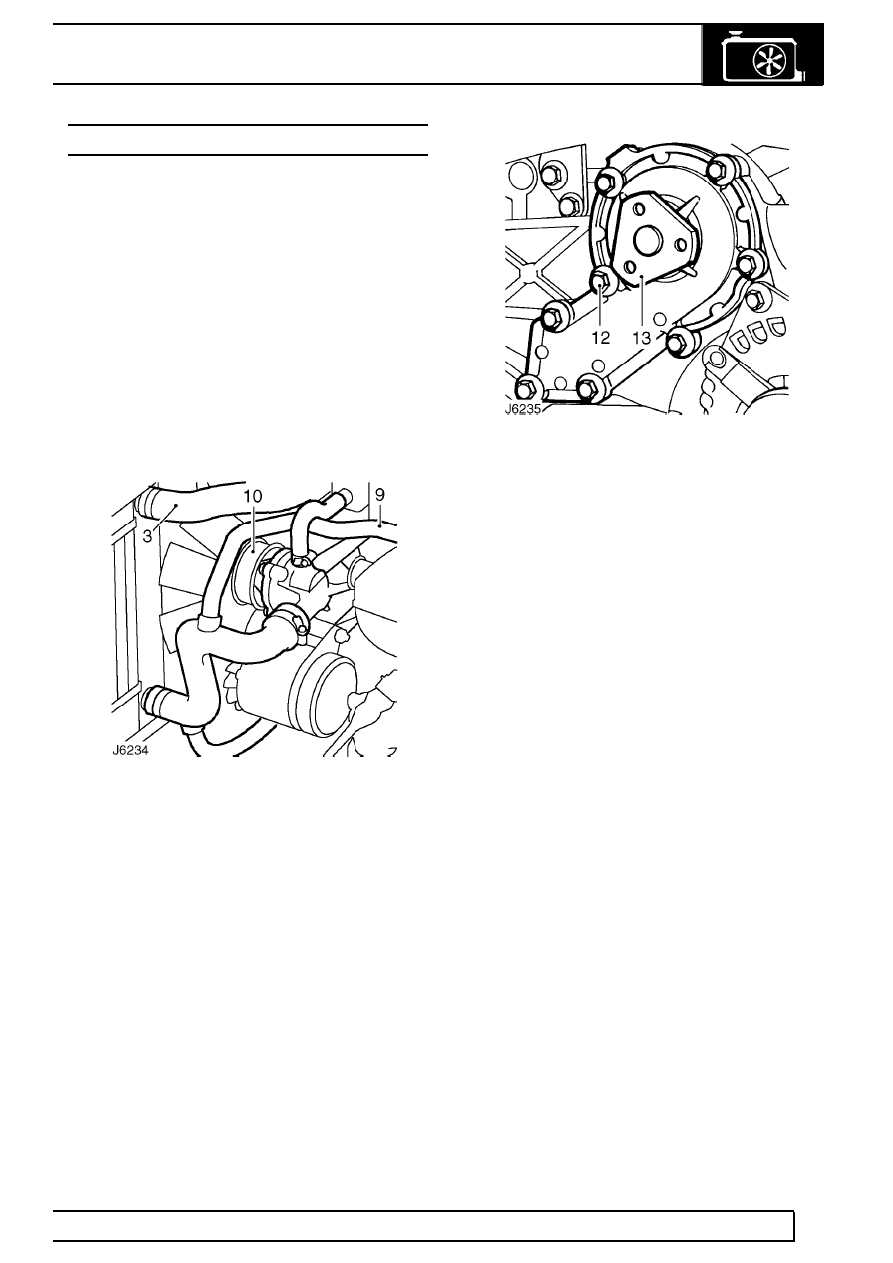

WATER PUMP

Service repair no - 26.50.01

Remove

1. Disconnect battery.
2. Drain cooling system.

See Adjustment, Drain

and refill cooling system

3. Remove radiator top hose.
4. Remove intercooler top hose.
5. Slacken water pump and power steering pump

pulley retaining bolts.

6. Remove drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

7. Unscrew flange nut and remove belt tensioner.
8. Remove oil filler cap and remove rocker cover

insulation.

9. Slacken retaining clip and disconnect hose at

heater rail.

10. Unscrew 3 bolts and remove water pump pulley.
11. Unscrew 3 bolts and remove power steering

pump pulley.

12. Remove 8 bolts securing water pump, noting

location of 3 through bolts into cylinder block.

13. Withdraw pump and gasket from auxiliary

mounting bracket.

14. Clean all gasket material from mating faces.

Refit

15. Using new gasket, fit water pump to mounting

bracket. Tighten bolts to

25 Nm (18 lbf/ft).

16. Fit power steering pump pulley.
17. Fit water pump pulley. Tighten bolts of both

pulleys to

25 Nm (18 lbf/ft).

18. Fit drive belt.

See ELECTRICAL, Repair,

Auxiliary drive belt

19. Fit hose at heater rail.
20. Fit rocker cover insulation and oil filler cap.
21. Fit drive belt tensioner. Tighten retaining nut to

45 Nm (33 lbf/ft).

22. Fit intercooler top hose.
23. Fit radiator top hose.
24. Refill cooling system.

See Adjustment, Drain

and refill cooling system

25. Reconnect battery.

26

COOLING SYSTEM

4

REPAIR

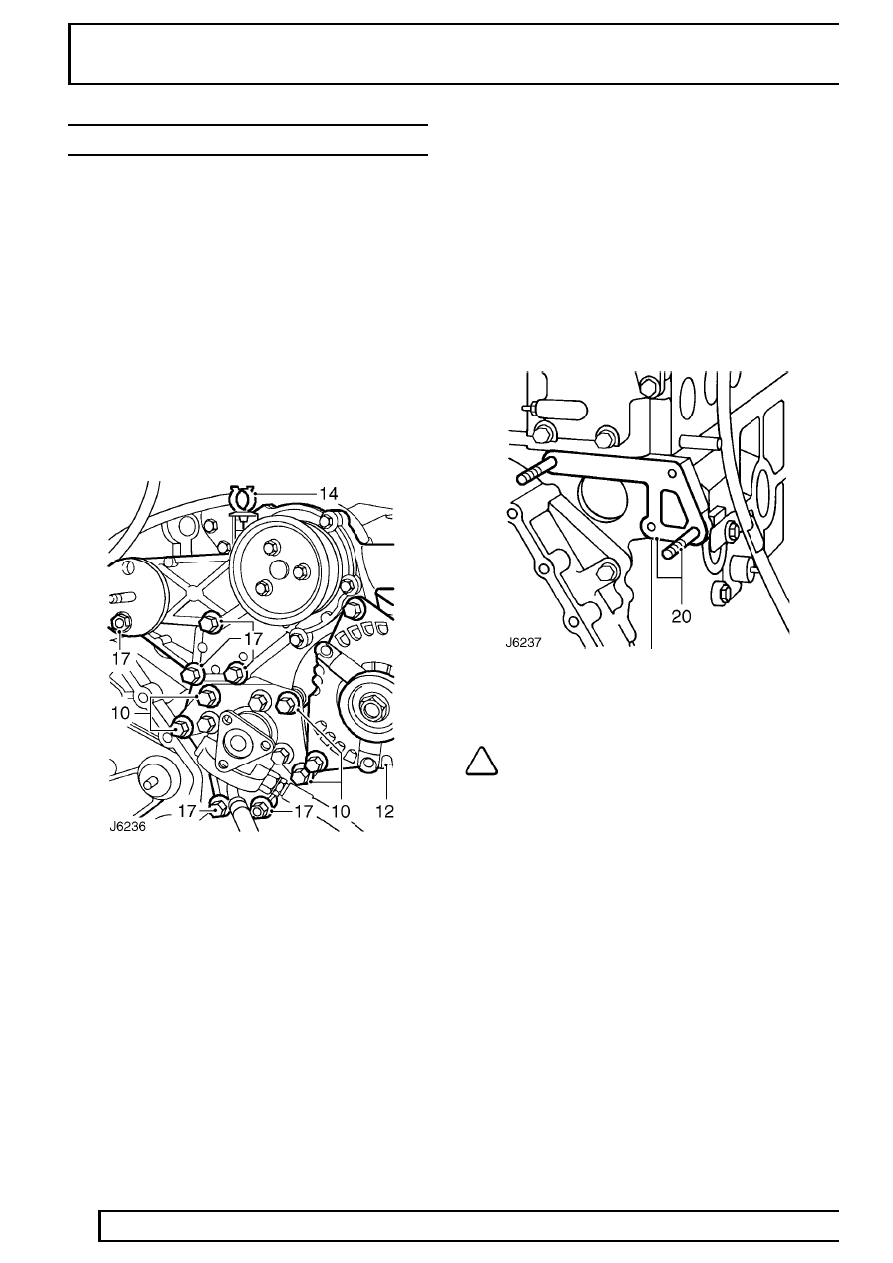

AUXILIARY MOUNTING BRACKET AND GASKET

Service repair no - 26.50.04

Remove

1. Disconnect battery.
2. Drain cooling system

See Adjustment, Drain

and refill cooling system .

3. Remove radiator top hose.
4. Remove intercooler top hose.
5. Remove viscous fan unit.

See Viscous

coupling and fan

6. Remove fan cowl.

See Fan cowl

7. Slacken power steering pump pulley retaining

bolts.

8. Remove drive belt.

See ELECTRICAL, Repair,

Auxiliary Drive belt

9. Unscrew 3 bolts and remove power steering

pump pulley.

10. Remove 4 bolts securing power steering pump

mounting bracket.

11. Lower pump and bracket. Do not disconnect fluid

pipes.

12. Remove generator.

See ELECTRICAL, Repair,

Generator

13. Unscrew retaining nut and remove drive belt

tensioner.

14. Release hose clip from bracket above water

pump.

15. Disconnect bottom hose/heater return hose at

water pump and heater rail.

16. Disconnect by-pass hose from water pump and

thermostat housing.

17. Remove 5 bolts (one with nut) and single

retaining nut, securing auxiliary mounting
bracket to cylinder block.

18. Withdraw mounting bracket, complete with water

pump.

19. Remove gasket and clean mating faces.

Refit

20. Using 2 slave studs, fit new gasket.

NOTE: All fixing bolts and nuts should be
tightened to

25 Nm (18 lbf/ft) unless

otherwise stated.

21. Locate mounting bracket, complete with water

pump on slave studs and secure with 4 other
fixings.

22. Remove slave studs and fit remaining bolts/nuts.
23. Fit by-pass hose to thermostat housing and

water pump.

24. Fit bottom hose/heater return hose to water

pump and heater rail.

25. Fit heater hose clip to mounting bracket.
26. Fit drive belt tensioner. Tighten nut to

45 Nm (33

lbf/ft).

27. Fit generator.

See ELECTRICAL, Repair,

Generator Do not fit drive belt at this stage.
