19

FUEL SYSTEM

16

REPAIR

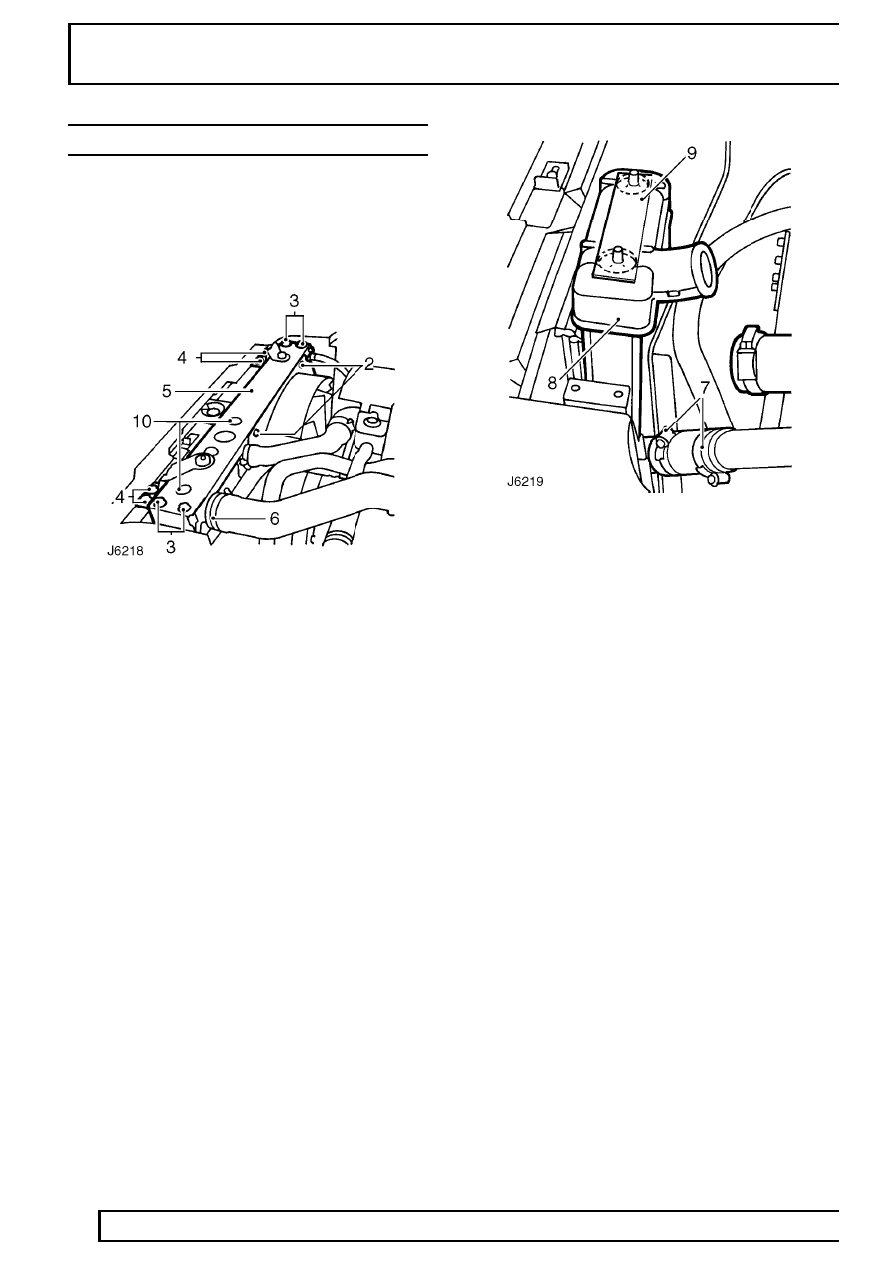

INTERCOOLER

Service repair no - 19.42.15

Remove

1. Disconnect battery.

2. Remove 2 nuts securing fan cowl to radiator top

cover.

3. Remove 4 bolts securing radiator top cover to

side covers.

4. Remove 2 bolts from both sides, securing

radiator top cover mounting brackets to bonnet
platform.

5. Detach radiator top cover, complete with

mounting brackets.

6. Slacken retaining clip and disconnect top hose

from intercooler.

7. Slacken 2 clips and disconnect bottom hose

from intercooler.

8. Manoeuvre intercooler upwards and remove

from vehicle.

9. Check condition of foam pads fitted to top and

bottom of intercooler and renew if necessary.

10. Check condition of intercooler locating grommets

in radiator top cover and renew if necessary.

Refit

11. Manoeuvre intercooler into position at LH side of

radiator.

12. Carefully lower intercooler and locate bottom

lugs into radiator bottom support frame.

13. Fit bottom and top hoses to intercooler.
14. Fit radiator top cover and secure mounting

brackets to bonnet platform.

15. Secure radiator top cover to side covers.
16. Fit fan cowl to top cover.
17. Reconnect battery.

FUEL SYSTEM

17

REPAIR

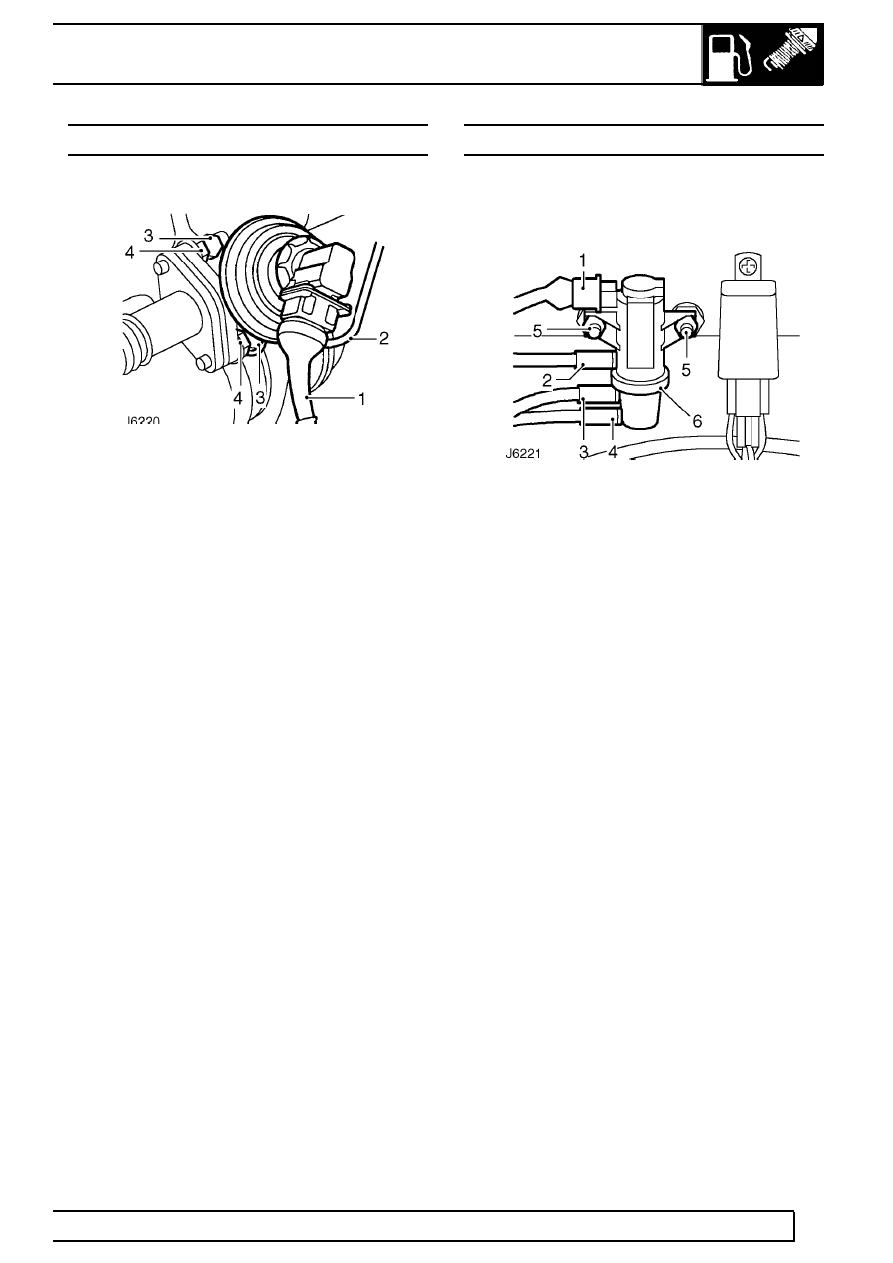

EGR VALVE

Service repair no - 17.45.01

Remove

1. Disconnect multi-plug from EGR valve.
2. Disconnect vacuum pipe from EGR valve.
3. Remove 2 Allen screws securing EGR valve to

exhaust manifold.

4. Remove 2 bolts securing air inlet delivery tube to

EGR valve.

5. Remove EGR valve and discard gaskets.

Refit

6. Clean mating faces of EGR valve and exhaust

manifold.

7. Position new gaskets and fit EGR valve to

delivery tube and exhaust manifold. Tighten
bolts to

25 Nm (18 lbf/ft).

8. Fit vacuum pipe and multi-plug to EGR valve.

EGR VALVE MODULATOR

Service repair no - 17.45.04

Remove

1. Disconnect multi-plug from modulator.
2. Disconnect spill pipe (green), modulator to air

cleaner hose.

3. Disconnect vacuum pipe (blue), modulator to

EGR valve.

4. Disconnect vacuum pipe (white), modulator to

brake servo pipe.

5. Unscrew 2 nuts securing modulator to flexible

mountings.

6. Remove modulator.

Refit

7. Fit modulator to flexible mountings and tighten

nuts to

8 Nm (6 lbf/ft).

8. Fit modulator pipes, ensuring they are connected

to correct ports.

9. Connect modulator multi-plug.

19

FUEL SYSTEM

18

REPAIR

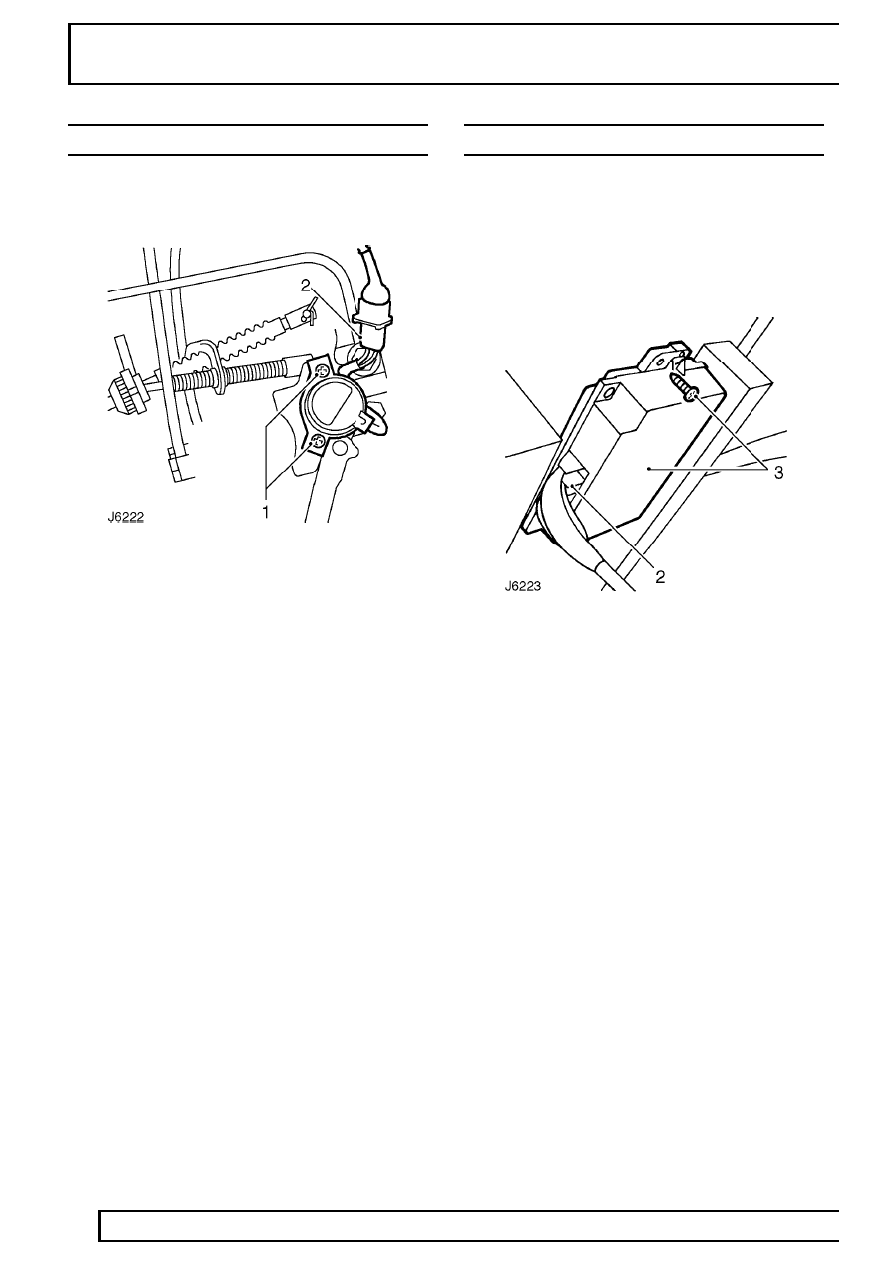

EGR THROTTLE POSITION SENSOR

Service repair no - 17.45.08

Remove

1. Remove 2 screws securing throttle position

sensor mounting plate to injection pump.

2. Disconnect sensor multi-plug.
3. Remove sensor assembly.

Refit

4. Position sensor assembly on injection pump and

secure with screws.

5. Connect multi-plug.
6. Adjust sensor

See Adjustment, EGR throttle

sensor

EGR CONTROL UNIT

Service repair no - 17.45.07

Remove

1. Raise centre seat, or cubby box

See CHASSIS

AND BODY, Repair, Cubby box to gain access
to EGR control unit harness.

2. Disconnect control unit multi-plug and remove

centre seat or cubby box.

3. Remove 4 screws and detach control unit from

seat or cubby box base.

Refit

4. Secure EGR control unit to base of centre seat

or cubby box.

5. Position centre seat or cubby box and connect

control unit multi-plug.

6. Fit centre seat, or cubby box.

See CHASSIS

AND BODY, Repair, Cubby box

COOLING SYSTEM

1

DESCRIPTION AND OPERATION

ENGINE COOLING SYSTEM

Description

The complete cooling system of the 300Tdi engine
incorporates three independent functions:- Engine
(coolant) cooling; Turbo (charge air) intercooling;
Engine oil cooling.

The intercooler is a separate aluminium unit, located
on the LH side of the engine compartment adjacent to
the radiator, sharing the same upper and lower
mountings. For details of turbo intercooling

See

FUEL SYSTEM, Description and operation,
Operation . The oil cooler matrix is an integral part of
the radiator. Pre-formed pipes/hoses are used to link
the components within the separate systems as
shown below.

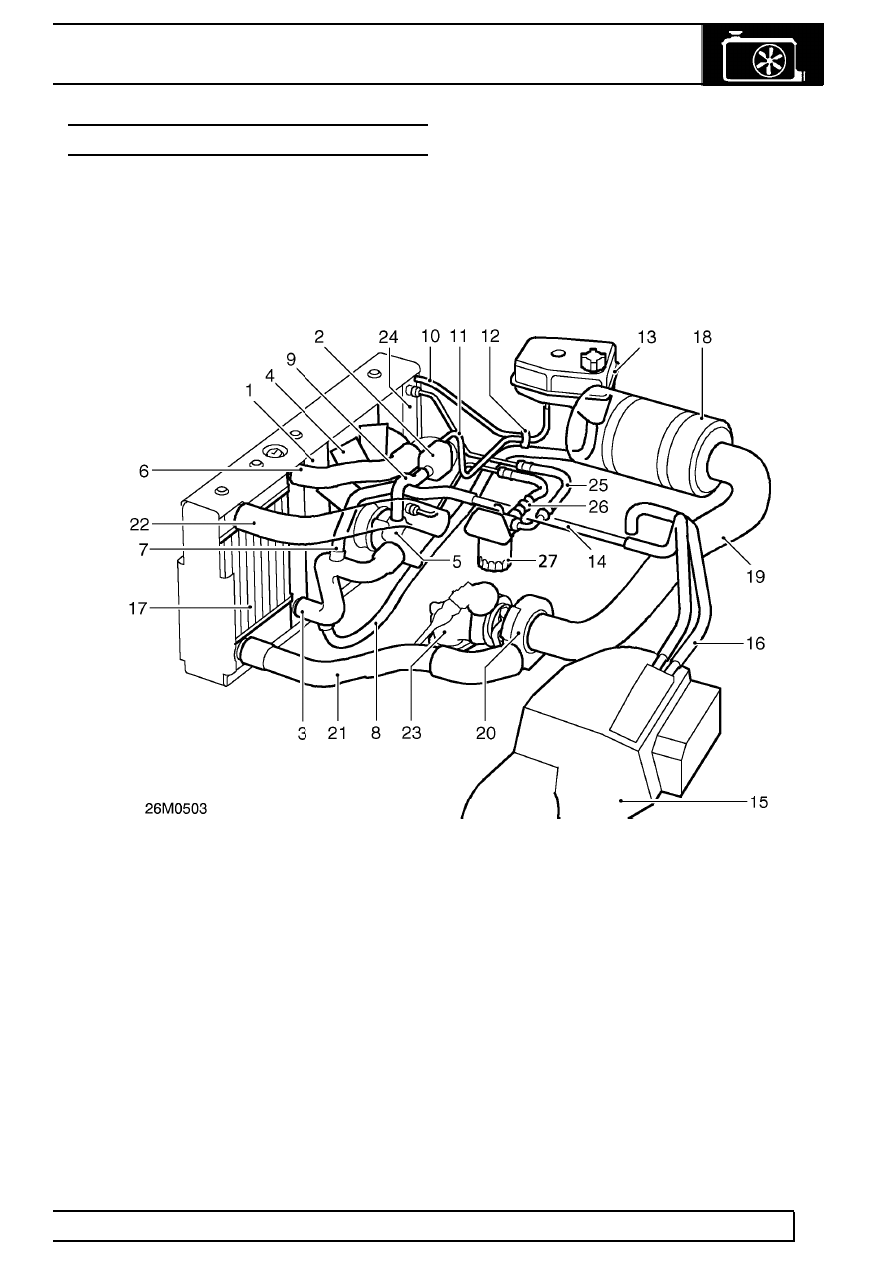

Engine cooling system

1. Radiator
2. Thermostat housing
3. Radiator bottom hose
4. Viscous fan
5. Water pump
6. Radiator top hose
7. Heater return hose
8. Coolant supply hose
9. By-pass hose

10. Radiator bleed (purge) hose
11. Bleed (purge) hose, thermostat housing
12. ’Y’ piece ejector
13. Expansion tank

14. Heater rail
15. Heater unit
16. Heater feed hose
17. Intercooler
18. Air cleaner
19. Air feed hose
20. Turbocharger
21. Charge air supply pipe/hose
22. Cooled charge air supply hose
23. Exhaust manifold
24. Engine oil cooler
25. Feed pipe, engine oil cooler
26. Return pipe, engine oil cooler
27. Oil filter
