Defender 90 NAS. Manual - part 99





86

ELECTRICAL

12

REPAIR

HIGH LEVEL STOP LAMP - HARDTOP

Service repair no - 86.41.32

Remove

1. Remove 2 screws and remove stop lamp cover.
2. Disconnect Lucars from bulb holder.
3. Unscrew 2 nuts and remove lamp unit from fixing

studs and rubber gasket.

4. Remove gasket.

Refit

5. Position gasket and stop lamp. Secure with two

nuts.

6. Connect Lukars to bulb holder.
7. Position cover and secure with screws.

RADIO SPEAKER - REAR

Service repair no - 86.50.12

Remove

1. Raise rear seat cushion and fit stowage strap.

2. Carefully prise grille from speaker .
3. Remove 3 screws and withdraw speaker from

trim panel.

4. Disconnect two Lucars and remove speaker.

Refit

5. Connect Lucars, position speaker and secure

with screws.

6. Position grille and press firmly to secure.

ELECTRICAL

13

REPAIR

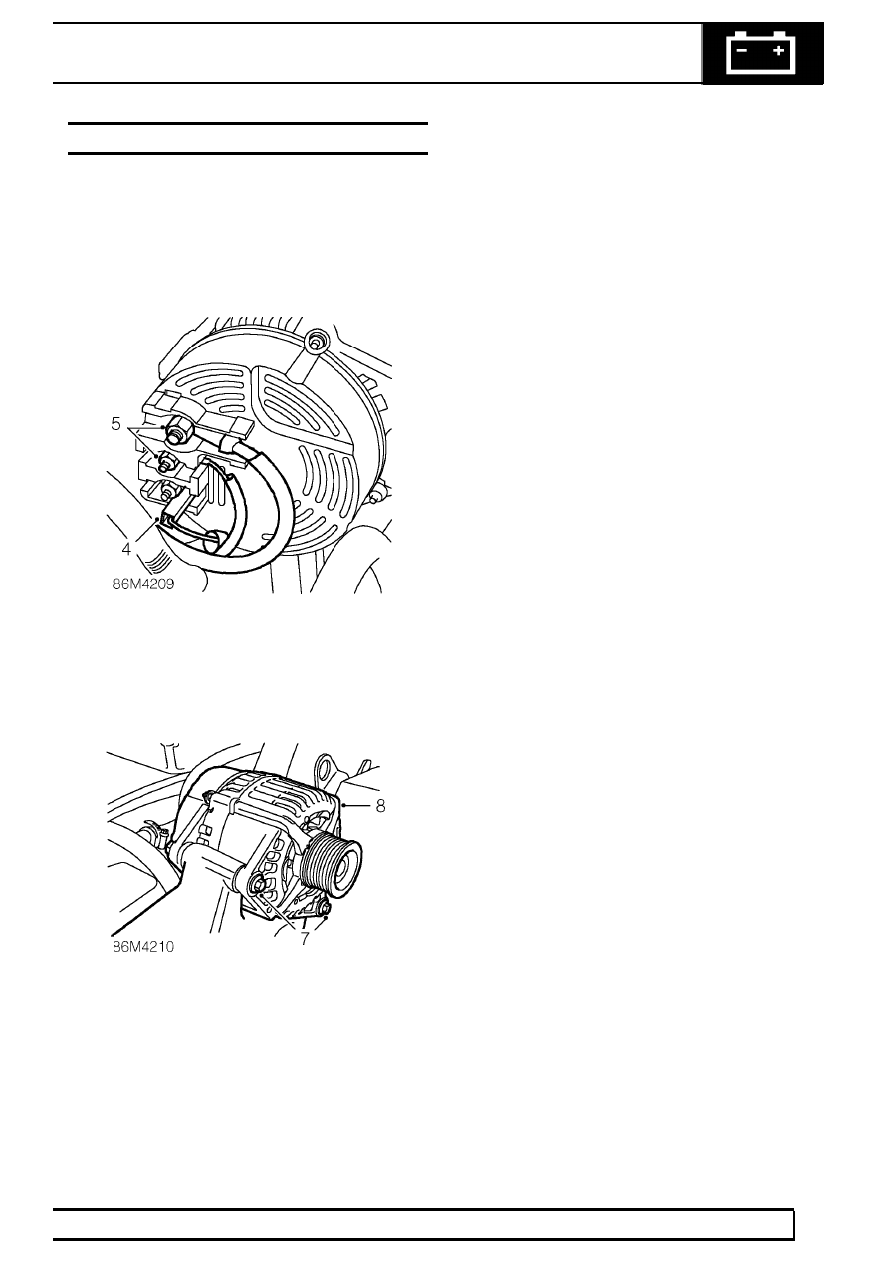

GENERATOR

Service repair no - 86.10.02

Remove

1. Disconnect battery negative lead.
2. Remove drive belt.

See Auxiliary drive belt

3. Remove cover from rear of generator.

4. Disconnect Lucar from rear of generator and

collect cover.

5. Remove 2 nuts securing leads to rear of

generator.

6. Disconnect leads from rear of generator.

7. Remove 2 bolts securing generator to mounting

bracket and collect nuts.

8. Remove generator.

Refit

9. Fit generator to mounting bracket.

10. Fit bolts and tighten nuts securing generator to

mounting bracket.

11. Connect leads to rear of generator and secure

with nuts.

12. Feed lucar through aperture in rear cover and

connect to generator.

13. Fit cover to rear of generator.
14. Fit drive belt.

See Auxiliary drive belt

15. Reconnect battery negative lead.

86

ELECTRICAL

14

REPAIR

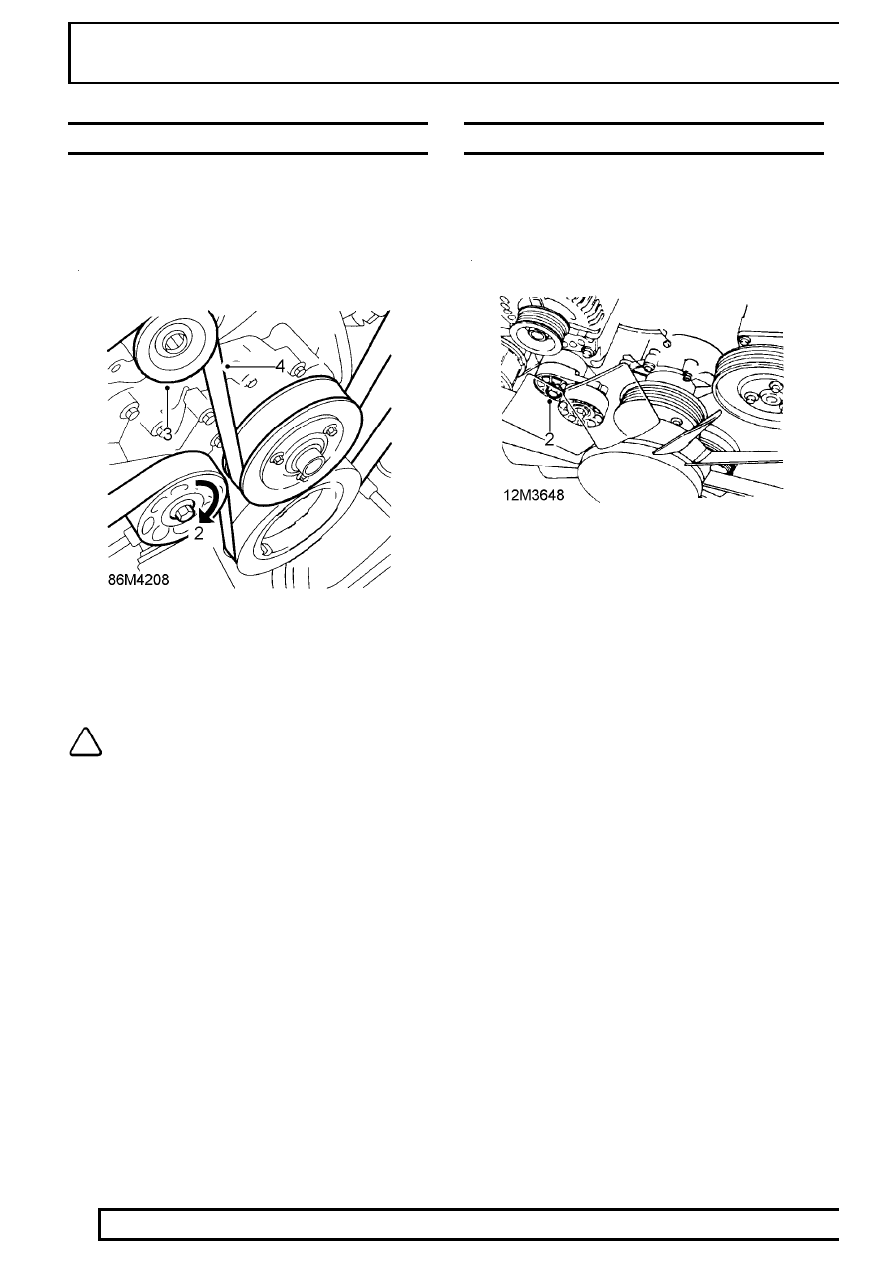

AUXILIARY DRIVE BELT

Service repair no - 86.10.03

Remove

1. Remove viscous coupling.

See COOLING

SYSTEM, Repair, viscous coupling

2. Release drive belt tension by turning tensioner

clockwise.

3. With tension released, remove belt from

alternator pulley.

4. Remove drive belt.

NOTE: If belt is to be refitted, mark
direction of rotation.

Refit

5. Clean drive belt pulley grooves and inspect for

damage.

6. Fit belt to pulleys.
7. Turn drive belt tensioner clockwise and fit belt to

alternator pulley.

8. Release drive belt tensioner.
9. Fit viscous coupling.

See COOLING SYSTEM,

Repair, viscous coupling

DRIVE BELT TENSIONER

Service repair no - 86.10.09

Remove

1. Remove drive belt.

See Auxiliary drive Belt

2. Loosen tensioner centre bolt.
3. Remove bolt and tensioner.

Refit

4. Fit tensioner and bolt, tighten bolt to

50 Nm, 39

lbf ft.

5. Fit drive belt.

See Auxiliary drive Belt

ELECTRICAL

15

REPAIR

STARTER MOTOR

Service repair no - 86.60.01

1. Position vehicle on ramp [hoist].
2. Disconnect battery negative lead.
3. Remove RH front heated oxygen sensor.

See

FUEL SYSTEM, Repair, heated oxygen
sensor (H02s)

4. Remove front bolt and loosen rear bolt securing

catalyst heat shield. Lower front edge of heat
shield.

5. Remove bolt securing starter motor heat shield

to RH engine mounting bracket.

6. Release heat shield clip from starter motor

solenoid and move aside for access.

7. Lower ramp [hoist].

8. Disconnect Lucar from solenoid.
9. Remove nut and disconnect feed wires from

solenoid.

10. Remove top bolt securing starter motor.
11. Raise ramp [hoist].
12. Remove bottom bolt securing starter motor.
13. Remove starter motor.

Refit

14. Ensure mating faces are clean.
15. Locate starter motor and fit bottom bolt finger

tight.

16. Lower ramp [hoist].
17. Fit top bolt and tighten to

42 Nm, 31 lbf ft.

18. Connect feed wires to solenoid terminal and

secure with nut.

19. Connect Lucar to solenoid.
20. Raise ramp [hoist].
21. Tighten bottom starter motor bolt to

42 Nm, 31

lbf ft.

22. Manoeuvre heat shield into position and secure

clip to solenoid.

23. Align heat shield to RH engine mounting bracket

and fit retaining bolt.

24. Align catalyst heat shield and harness clip. Fit

and tighten front bolt. Tighten rear bolt.

25. Fit heated oxygen sensor.

See FUEL SYSTEM,

Repair, heated oxygen sensor (h02s); Refit

26. Reconnect battery negative lead.
