WIPERS AND WASHERS

5

REPAIR

Refit

8. Locate wiper motor drive spindle through

aperture in rear door.

9. Position wiper motor mounting bracket and

secure to rear door. Tighten bolt to

23 Nm, 17

lbf/ft.

10. Reconnect harness multi-plug.
11. Secure drive spindle to door.
12. Fit wiper motor cover.
13. Align wiper arm to bottom of heater element and

push arm onto spindle, tighten nut and fit end
cap.

14. Fit spare wheel. Tighten retaining nuts to

130Nm, 95 lbf/ft.

WIPERS AND WASHERS

1

OVERHAUL

WIPER MOTOR

Service repair no - 84.15.18.

Dismantle

1. Remove wiper motor from vehicle.

See Repair,

Wiper motor and drive rack

2. Remove wiper motor gearbox cover.
3. Remove circlip and plain washer securing

connecting rod.

4. Withdraw connecting rod.
5. Withdraw flat washer.
6. Remove circlip and washer securing shaft and

gear.

7. Clean any burrs from gear shaft and withdraw

gear.

8. Withdraw dished washer.
9. Add alignment marks to yoke and gearbox for

reassembly.

10. Remove yoke securing bolts.

11. Withdraw yoke and armature.
12. Remove brush gear assembly.
13. Remove limit switch.

Inspection and test

14. Check brushes for excessive wear, if they are

worn to 4,8 mm in, 0.21 in length, fit a new brush
gear assembly.

15. Using a push type gauge, check that brush

spring pressure is 140 to 200 g, 5 to 7 oz when
bottom of brush is level with bottom of slot in
brush box. Fit a new brush gear assembly if
springs are not satisfactory.

16. Test armature for insulation and open- or

short-circuits. Use a 110 V 15 W test lamp. Fit a
new armature if faulty.

17. Examine gear wheel for damage or excessive

wear.

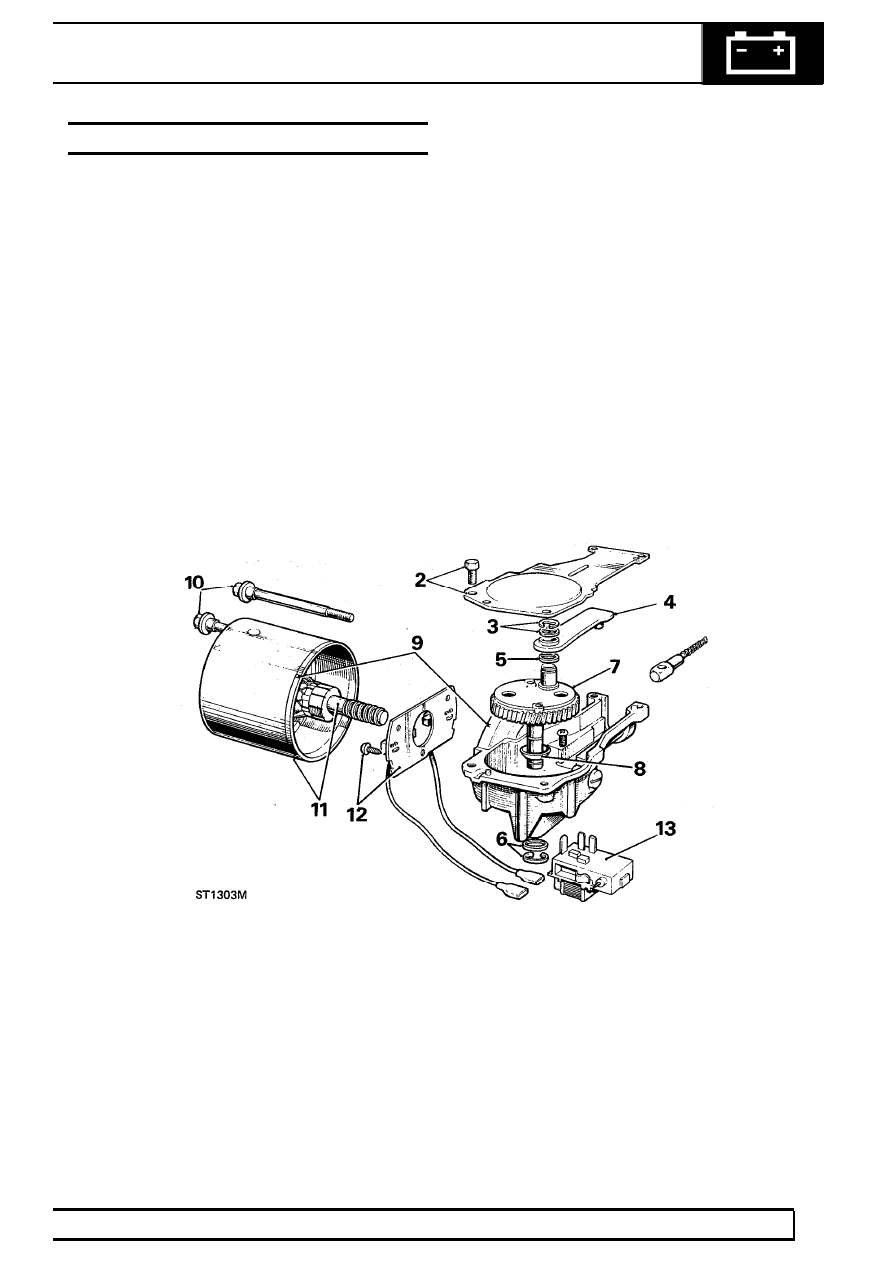

Key to wiper motor components

1. Flexible drive
2. Gearbox cover
3. Connecting-rod retaining washer and circlip
4. Connecting-rod
5. Flat washer
6. Gear shaft retaining washer and circlip
7. Drive gear

8. Dished washer
9. Alignment marks - yoke to body

10. Yoke securing bolts
11. Armature and yoke
12. Brush gear assembly
13. Limit switch

84

WIPERS AND WASHERS

2

OVERHAUL

Assemble

Use Ragosine Listate Grease to lubricate gear wheel
teeth, armature shaft worm gear, connecting rod and
pin, cable rack and wheelbox gear wheels.

Use Shell Turbo 41 oil sparingly to lubricate bearing
bushes, armature shaft bearing journals, gear wheel
shaft and wheelbox spindles. Thoroughly soak felt
washer in yoke bearing with oil.

18. Fit limit switch.
19. Fit brush gear assembly.

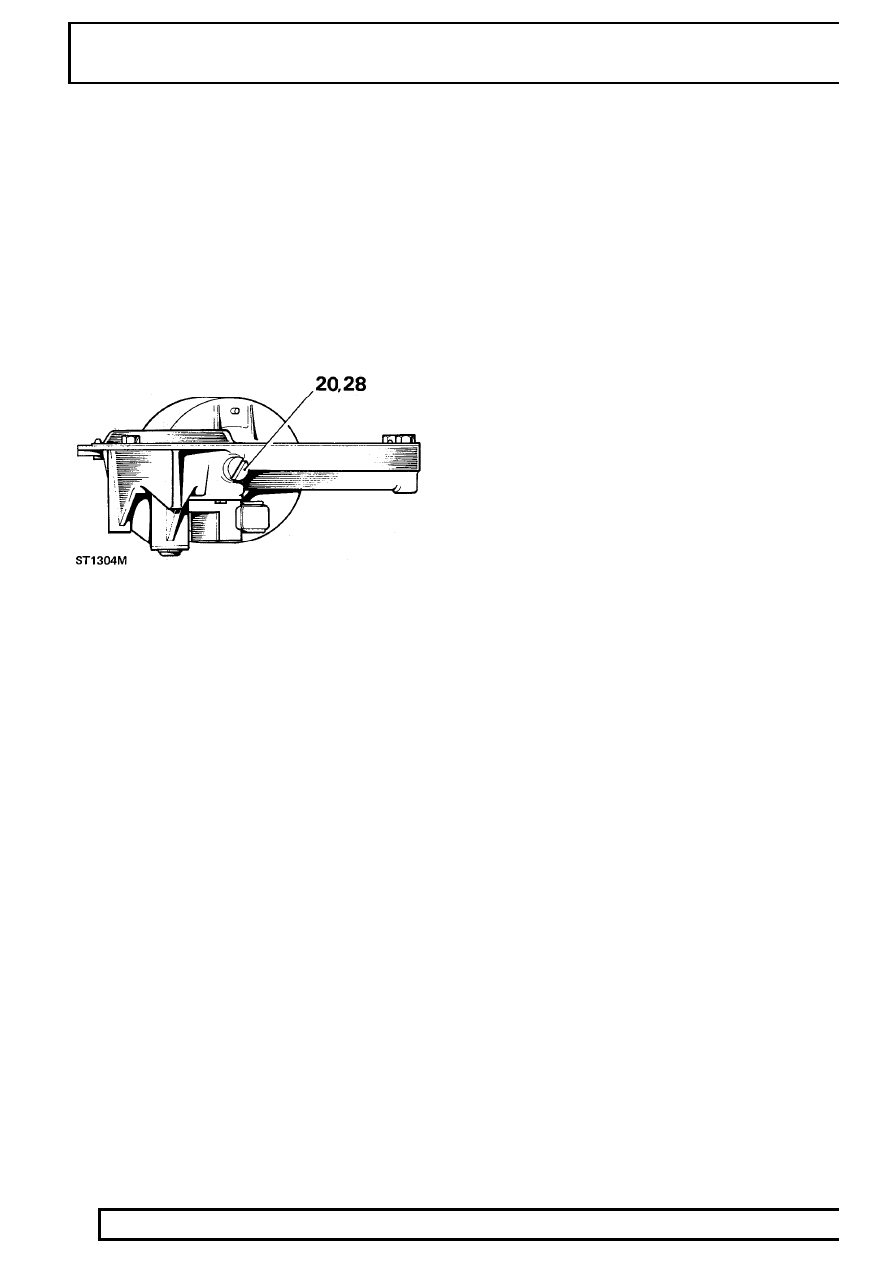

20. Fit armature and yoke to gearbox using

alignment marks, secure with yoke retaining
bolts tightening to

23 Nm, 17 lbf/ft. If a

replacement armature is being fitted slacken
thrust screw to provide end-float for fitting yoke.

21. Fit dished washer beneath gear wheel with

concave side towards gear wheel.

22. Fit gear wheel to gearbox.
23. Secure gear wheel shaft with plain washer and

circlip.

24. Fit larger flat washer over crankpin.
25. Fit connecting rod and secure with smaller plain

washer and circlip.

26. Fit gearbox cover and secure with retaining

screws.

27. Connect electrical leads between wiper motor

and limit switch.

28. To adjust armature shaft end-float, hold yoke

vertically with adjuster screw uppermost.
Carefully screw in adjuster until resistance is felt,
then back-off one quarter turn.

WIPERS AND WASHERS

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

Nm

lbf ft

Wiper motor to yoke bolts

23

................................................

17

Rear wiper motor mounting bracket bolts

23

........................

17

Spare wheel

130

.....................................................................

95
